2010 Lancia Musa ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

144
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΑΛΦΑΒΗΤΙΚΌ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
Αν δεν έχει τοποθετηθεί σω-
στά το τάσι του τροχού, μπο-
ρεί να ξεκουμπώσει από μόνο του όταν
κινείται το αυτοκίνητο. Ποτέ μην πει-
ράζετε τη βαλβίδα φουσκώματος. Ποτέ
μη βάζετε εργαλεία οποιουδήποτε εί-
δους μεταξύ ζάντας και ελαστικού.
Ελέγχετε τακτικά την πίεση των ελα-
στικών και του εφεδρικού τροχού συμ-
βουλευόμενοι τις τιμές που αναφέρονται
στο κεφάλαιο «Τεχνικά Χαρακτηριστι-
κά».
ΠΡΟΣΟΧΗΕίναι καλό να γνωρίζετε ότι:
❒ο γρύλος δεν μπορεί να επισκευαστεί:
στην περίπτωση βλάβης πρέπει να τον
αντικαταστήσετε με έναν άλλο αυθε-
ντικό
❒δεν θα πρέπει να μοντάρετε επάνω στο
γρύλο κανένα εργαλείο εκτός από εκεί-
νο που προβλέπεται για τη λειτουργία
του.
Για να αντικαταστήσετε έναν τροχό κάντε
τα ακόλουθα:
❒σταματήστε το αυτοκίνητο σε ένα μέ-
ρος έτσι ώστε να μην είναι επικίνδυνο
για τα διερχόμενα αυτοκίνητα και όπου
μπορείτε να αντικαταστήσετε τον τρο-
χό με ασφάλεια. Το έδαφος πρέπει να
είναι επίπεδο και συμπαγές
❒σβήστε τον κινητήρα και τραβήξτε το
χειρόφρενο
❒βάλτε την πρώτη ταχύτητα ή την όπι-
σθεν
❒σηκώστε τη μοκέτα από το πάτωμα του
χώρου του πορτμπαγκάζ
❒ξεβιδώστε τη βίδα συγκράτησης A-εικ.
10
❒βγάλτε έξω την εργαλειοθήκη Bκαι
φέρτε την κοντά στον τροχό που θα
αντικατασταθεί
❒πάρτε τη ρεζέρβα του τροχού C.
L0D0161mεικ. 10

ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
145
ΑΛΦΑΒΗΤΙΚΌ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
εικ. 11L0D0397m
εικ. 12L0D0163m
❒σε αυτοκίνητα με ζάντες αλουμινίου,
αφαιρέστε το καπάκι του μουαγιέ με το
κατσαβίδι που παρέχεται, κάνοντας μο-
χλό στην κατάλληλη εγκοπή E-εικ. 11,
όπως φαίνεται στην εικόνα
❒λασκάρετε τα μπουλόνια του τροχού
που θα αντικατασταθεί κατά περίπου
μία στροφή με το μπουλονόκλειδο που
παρέχεται E- εικ. 12· εάν το αυτοκίνη-
το είναι εφοδιασμένο με ζάντες αλου-
μινίου, κουνήστε το αυτοκίνητο για να
διευκολύνετε την εξαγωγή της ζάντας
από το μουαγιέ του τροχού❒λειτουργήστε τη διάταξη F-εικ. 13έτσι
ώστε να ανοίξετε τον γρύλο, μέχρι να
ταιριάξει σωστά η εγκοπή Gπου υπάρ-
χει στο επάνω μέρος του γρύλου μέσα
στο κάτω προφίλ Hπου είναι ορατό
επάνω στο αμάξωμα του αυτοκινήτου
δίπλα στην ένδειξη I(σε περίπου 60 cm
από το κέντρο του εμπρόσθιου τροχού
ή 80 cm από το κέντρο του οπίσθιου
τροχού)
❒ενημερώστε τα άτομα που βρίσκονται
στη γύρω περιοχή ότι πρόκειται να ανυ-
ψωθεί το αυτοκίνητο, επομένως είναι
ζωτικής σημασίας να μη στέκονται κο-
ντά σε αυτό ή να το ακουμπάνε μέχρι
να έχει κατέβει και πάλι. ❒Βάλτε τη μανιβέλα L- εικ. 13μέσα στη
διάταξη του γρύλου και σηκώστε το αυ-
τοκίνητο προσεκτικά μέχρι να είναι με-
ρικά εκατοστά επάνω από το έδαφος
❒σε εκδόσεις με τάσι τροχού, αφαιρέστε
το τάσι του τροχού αφού λασκάρετε τα
3 μπουλόνια και τελικά λασκάρετε το
τέταρτο μπουλόνι και βγάλτε τον τρο-
χό.
❒σε εκδόσεις με τάσι τροχού με πίεση,
αφαιρέστε το τάσι του τροχού προσέ-
χοντας να μην του προκαλέσετε ζημιά.
❒σιγουρευτείτε ότι οι επιφάνειες της ρε-
ζέρβας του τροχού που έρχονται σε
επαφή με το μουαγιέ είναι καθαρές και
δεν έχουν βρωμιές που θα μπορούσαν,
στη συνέχεια, να οδηγήσουν σε λα-
σκάρισμα των μπουλονιών
L0D0164mεικ. 13

146
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΑΛΦΑΒΗΤΙΚΌ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
εικ. 14L0D0165mεικ. 15L0D0166m
❒τοποθετήστε τη ρεζέρβα ευθυγραμμί-
ζοντας μία από τις τρύπες M-εικ. 14με
τους αντίστοιχους πείρους κεντραρί-
σματος N
❒χρησιμοποιώντας το κλειδί που παρέ-
χεται, βιδώστε τα μπουλόνια
❒γυρίστε τη μανιβέλα του γρύλου έτσι
ώστε να κατεβάστε το αυτοκίνητο και
βγάλτε το γρύλο
❒χρησιμοποιήστε το μπουλονόκλειδο
που παρέχεται για να σφίξετε καλά τα
μπουλόνια με σταυρωτή διαδοχική
σειρά ακολουθώντας την αριθμητική
διαδοχική σειρά που φαίνεται στην ει-
κόνα.ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΗ
ΤΟΥ ΚΑΝΟΝΙΚΟΥ ΤΡΟΧΟΥ
Ακολουθώντας τη διαδικασία που αναφέρ-
θηκε προηγουμένως, ανυψώστε το αυτοκί-
νητο και αφαιρέστε τον εφεδρικό τροχό.
Εκδόσεις με ατσάλινες ζάντες
Συνεχίστε όπως ακολουθεί:
❒σιγουρευτείτε ότι οι επιφάνειες του κα-
νονικού τροχού που έρχονται σε επαφή
με το μουαγιέ είναι καθαρές και δεν
έχουν βρωμιές που θα μπορούσαν, στη
συνέχεια, να οδηγήσουν σε λασκάρι-
σμα των μπουλονιών
❒βάλτε τον κανονικό τροχό τοποθετώ-
ντας το πρώτο μπουλόνι και βιδώνο-
ντας κατά δύο βόλτες μέσα την τρύπα
που είναι πιο κοντά στην βαλβίδα φου-
σκώματος, ❒κουμπώστε το τάσι του τροχού, ευθυ-
γραμμίζοντας την αντίστοιχη εγκοπή
(επάνω στο τάσι) με τη βαλβίδα φου-
σκώματος και κατόπιν τοποθετήστε τα
υπόλοιπα τρία μπουλόνια
❒για αυτοκίνητα με τάσι τροχού, πιέστε
στο πλαίσιο του τασιού με την παλάμη
(μην κτυπήσετε) ενάντια στον τροχό.
❒χρησιμοποιώντας το κλειδί που παρέ-
χεται, βιδώστε τα μπουλόνια
❒κατεβάστε το αυτοκίνητο και βγάλτε το
γρύλο
❒χρησιμοποιώντας το μπουλονόκλειδο
που παρέχεται, σφίξτε καλά τα μπου-
λόνια με τη διαδοχική σειρά που φαί-
νεται στην εικ. 15.
ΣΗΜΕΙΩΣΗ Αν δεν έχει τοποθετηθεί σω-
στά, το τάσι του τροχού μπορεί να ξεκου-
μπώσει από μόνο του όταν κινείται το αυ-
τοκίνητο.

ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
147
ΑΛΦΑΒΗΤΙΚΌ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
Εκδόσεις με ζάντες αλουμινίου
❒σιγουρευτείτε ότι είναι καθαρές οι επι-
φάνειες επαφής με το μουαγιέ
❒τοποθετήστε τον κανονικό τροχό βά-
ζοντας τον επάνω στους πείρους κε-
ντραρίσματος. Βάλτε τα μπουλόνια και
βιδώστε τα χρησιμοποιώντας το μπου-
λονόκλειδο που παρέχεται
❒κατεβάστε το αυτοκίνητο και βγάλτε το
γρύλο
❒χρησιμοποιώντας το μπουλονόκλειδο
που παρέχεται, σφίξτε καλά τα μπου-
λόνια με τη διαδοχική σειρά που φαί-
νεται στην εικ. 15για τη ρεζέρβα τρο-
χού.
❒τοποθετήστε και πάλι το κουμπωτό τά-
σι του τροχού.
Όταν η διαδικασία ολοκληρωθεί
❒τοποθετήστε τη ρεζέρβα του τροχού
στον ειδικό χώρο μέσα στο πορτμπα-
γκάζ
❒βάλτε μέσα στη θήκη το γρύλο μερικώς
ανοικτό, πιέζοντάς τον ελαφρά μέσα
στην αντίστοιχη βάση έτσι ώστε να μην
μετακινείτε κατά τη διάρκεια κίνησης
του αυτοκινήτου
❒τοποθετήστε τα εργαλεία που χρησιμο-
ποιήθηκαν στις αντίστοιχες βάσεις της
θήκης
❒τοποθετήστε τη θήκη, μαζί με τα εργα-
λεία, μέσα στη ρεζέρβα του τροχού, βι-
δώνοντας τη διάταξη ασφάλισης
❒τοποθετήστε σωστά το ταπέτο επένδυ-
σης του πορτμπαγκάζ.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΝΟΣ ΛΑΜΠΤΗΡΑ
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
❒Όταν δε λειτουργεί μία λάμπα, ελέγξτε
ότι είναι ανέπαφη η αντίστοιχη ασφά-
λεια πριν την αντικαταστήσετε: συμ-
βουλευθείτε την παράγραφο «Αντικα-
τάσταση ασφαλειών» σε αυτό το
κεφάλαιο για τη θέση τοποθέτησης των
ασφαλειών
❒πριν αντικαταστήσετε ένα λαμπτήρα,
ελέγξτε αν είναι οξειδωμένες οι επαφές
του
❒οι καμένοι λαμπτήρες πρέπει να αντι-
καθίστανται με άλλους ίδιου τύπου και
ισχύος
❒για λόγους ασφαλείας, πάντα να ελέγ-
χετε το ύψος της φωτεινής δέσμης του
φαναριού μετά από την αντικατάσταση
μίας λάμπας.
Όταν χειρίζεστε λάμπες αλογό-
νου ακουμπήστε μόνο το με-
ταλλικό τμήμα. Ακουμπώντας
το διαφανές τμήμα της λάμπας
με τα δάχτυλα σας μπορεί να μειωθεί
η ένταση του φωτός που εκπέμπεται και
ακόμα να επηρεάσει δυσμενώς τη διάρ-
κεια ζωής της ίδιας της λάμπας. Στην πε-
ρίπτωση τυχαίας επαφής τρίψτε το γλό-
μπο με ένα πανί βρεγμένο σε οινόπνευμα
και αφήστε να στεγνώσει.

148
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΑΛΦΑΒΗΤΙΚΌ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
Τροποποιήσεις ή επισκευές
στο ηλεκτρικό σύστημα οι
οποίες δεν εκτελούνται σωστά ή που
δεν λαμβάνουν υπόψη τις τεχνικές προ-
διαγραφές του συστήματος μπορούν να
προκαλέσουν δυσλειτουργίες οι οποίες
υπάρχει περίπτωση να οδηγήσουν στον
κίνδυνο πρόκλησης πυρκαγιάς.
ΠΡΟΣΟΧΗ
Οι λαμπτήρες αλογόνου πε-
ριέχουν αέριο υπό πίεση, στην
περίπτωση σπασίματος είναι δυνατή
η εκτόξευση θραυσμάτων γυαλιού.
ΠΡΟΣΟΧΗ

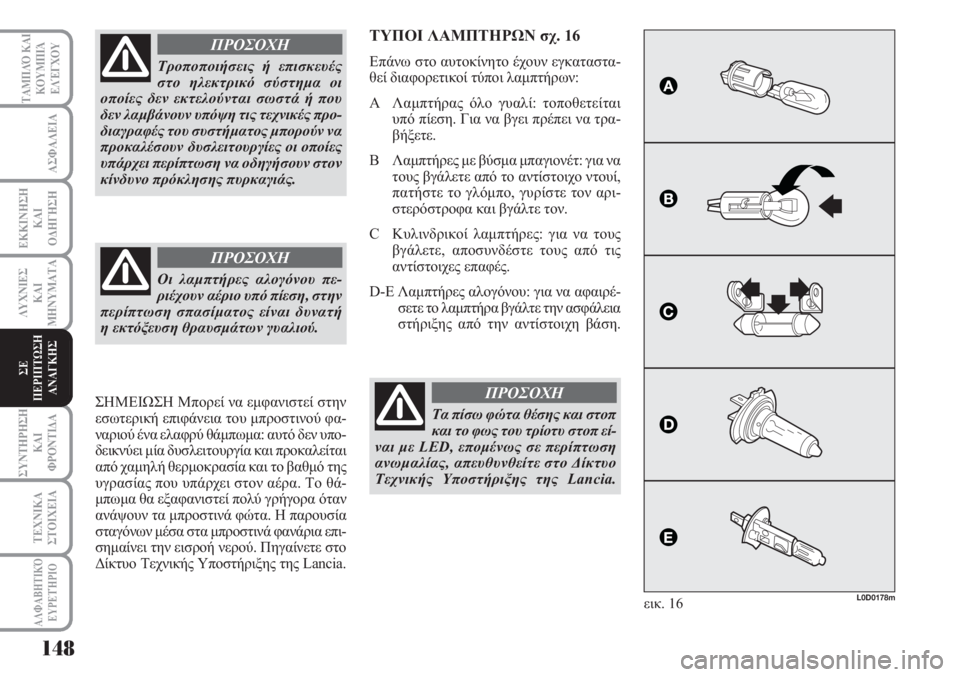

ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ σχ. 16
Επάνω στο αυτοκίνητο έχουν εγκαταστα-
θεί διαφορετικοί τύποι λαμπτήρων:
A Λαμπτήρας όλο γυαλί: τοποθετείται
υπό πίεση. Για να βγει πρέπει να τρα-
βήξετε.
B Λαμπτήρες με βύσμα μπαγιονέτ: για να
τους βγάλετε από το αντίστοιχο ντουί,
πατήστε το γλόμπο, γυρίστε τον αρι-
στερόστροφα και βγάλτε τον.
C Κυλινδρικοί λαμπτήρες: για να τους
βγάλετε, αποσυνδέστε τους από τις
αντίστοιχες επαφές.
D-E Λαμπτήρες αλογόνου: για να αφαιρέ-
σετε το λαμπτήρα βγάλτε την ασφάλεια
στήριξης από την αντίστοιχη βάση.
L0D0178mεικ. 16
Τα πίσω φώτα θέσης και στοπ
και το φως του τρίοτυ στοπ εί-
ναι με LED, επομένως σε περίπτωση
ανωμαλίας, απευθυνθείτε στο Δίκτυο
Τεχνικής Υποστήριξης της Lancia.
ΠΡΟΣΟΧΗΣΗΜΕΙΩΣΗ Μπορεί να εμφανιστεί στην
εσωτερική επιφάνεια του μπροστινού φα-
ναριού ένα ελαφρύ θάμπωμα: αυτό δεν υπο-
δεικνύει μία δυσλειτουργία και προκαλείται
από χαμηλή θερμοκρασία και το βαθμό της
υγρασίας που υπάρχει στον αέρα. Το θά-
μπωμα θα εξαφανιστεί πολύ γρήγορα όταν
ανάψουν τα μπροστινά φώτα. Η παρουσία
σταγόνων μέσα στα μπροστινά φανάρια επι-
σημαίνει την εισροή νερού. Πηγαίνετε στο
Δίκτυο Τεχνικής Υποστήριξης της Lancia.

ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
149
ΑΛΦΑΒΗΤΙΚΌ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
Λαμπτήρες Αναφ.σχήματος Τύπος Ισχύς
Φώτα μεγάλης σκάλαςEH3 55 W
Φώτα μεσαίας σκάλας DH7LL 55 W
Μπροστινές θέσεις AW5WLL 5 W
Φώτα ομίχλης (όπου προβλέπονται)EH1 55 W
Μπροστινά Φλας (πορτοκαλί)BPY21W 21 W
Πλευρικά Φλας AWY5W 5 W
Πίσω Φλας BPY21W 21 W
Φώτα όπισθεν BP21W 21 W
Πίσω φώτα ομίχλης BP21W 21 W
Φώτα πινακίδας CC5W 5 W
Μπροστινή πλαφονιέραAW5W 10 W
Πίσω πλαφονιέραAW5W 10 W
Πίσω πλαφονιέρες (παρουσία συρόμενης οροφής)AW5W 5 W
Φως πορτμπαγκάζ AW5W 5 W

150
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΑΛΦΑΒΗΤΙΚΌ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

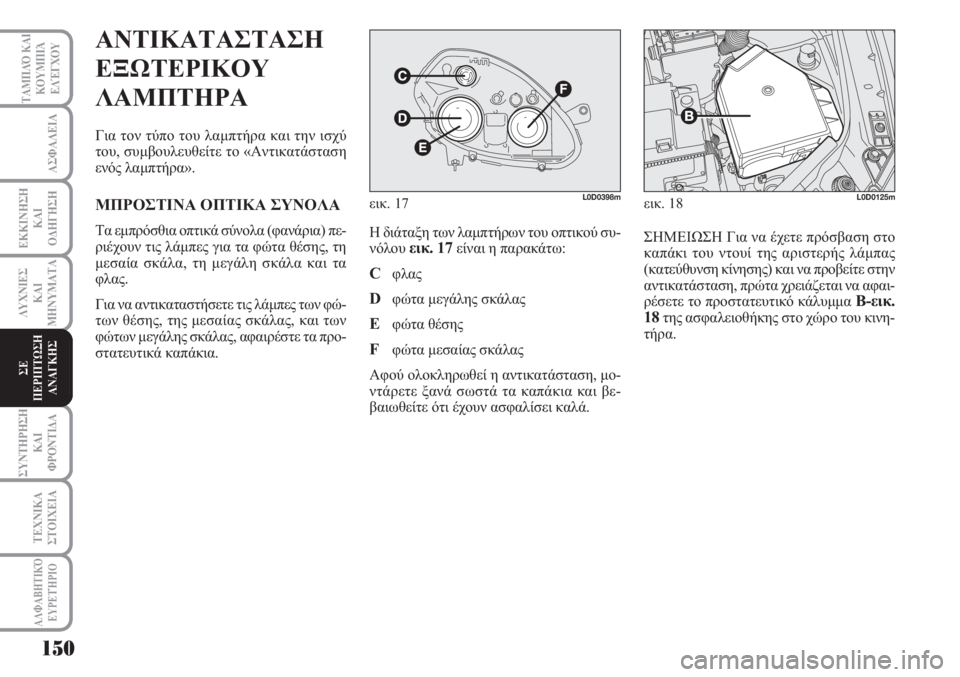

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
Για τον τύπο του λαμπτήρα και την ισχύ
του, συμβουλευθείτε το «Αντικατάσταση
ενός λαμπτήρα».
ΜΠΡΟΣΤΙΝΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Τα εμπρόσθια οπτικά σύνολα (φανάρια) πε-
ριέχουν τις λάμπες για τα φώτα θέσης, τη
μεσαία σκάλα, τη μεγάλη σκάλα και τα
φλας.
Για να αντικαταστήσετε τις λάμπες των φώ-
των θέσης, της μεσαίας σκάλας, και των
φώτων μεγάλης σκάλας, αφαιρέστε τα προ-
στατευτικά καπάκια.Η διάταξη των λαμπτήρων του οπτικού συ-
νόλου
εικ. 17 είναι η παρακάτω:
Cφλας
Dφώτα μεγάλης σκάλας
Eφώτα θέσης
Fφώτα μεσαίας σκάλας
Αφού ολοκληρωθεί η αντικατάσταση, μο-
ντάρετε ξανά σωστά τα καπάκια και βε-
βαιωθείτε ότι έχουν ασφαλίσει καλά.ΣΗΜΕΙΩΣΗ Για να έχετε πρόσβαση στο
καπάκι του ντουί της αριστερής λάμπας
(κατεύθυνση κίνησης) και να προβείτε στην
αντικατάσταση, πρώτα χρειάζεται να αφαι-
ρέσετε το προστατευτικό κάλυμμα
B-εικ.
18της ασφαλειοθήκης στο χώρο του κινη-
τήρα.
εικ. 17L0D0398mεικ. 18L0D0125m

ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΑΜΠΛΌ ΚΑΙ
ΚΟΥΜΠΙΆ
ΕΛΈΓΧΟΥ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
151
ΑΛΦΑΒΗΤΙΚΌ
ΕΥΡΕΤΉΡΙΟ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

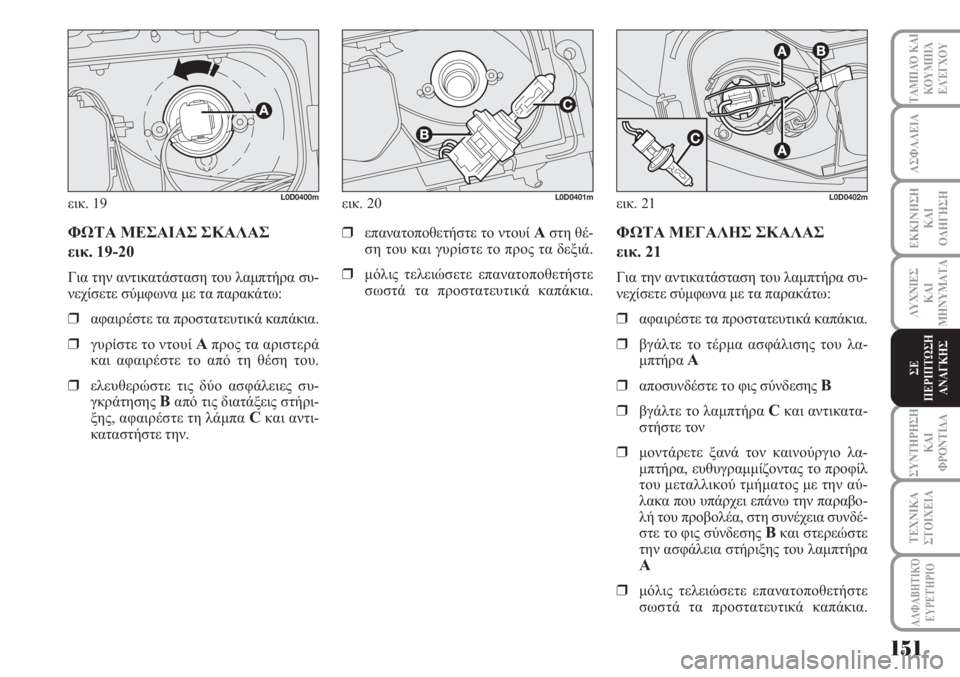

ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
εικ. 19-20
Για την αντικατάσταση του λαμπτήρα συ-
νεχίσετε σύμφωνα με τα παρακάτω:
❒αφαιρέστε τα προστατευτικά καπάκια.
❒γυρίστε το ντουί
Aπρος τα αριστερά
και αφαιρέστε το από τη θέση του.
❒ελευθερώστε τις δύο ασφάλειες συ-
γκράτησης
Bαπό τις διατάξεις στήρι-
ξης, αφαιρέστε τη λάμπα Cκαι αντι-
καταστήστε την.❒επανατοποθετήστε το ντουί
Aστη θέ-
ση του και γυρίστε το προς τα δεξιά.
❒μόλις τελειώσετε επανατοποθετήστε
σωστά τα προστατευτικά καπάκια.ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
εικ. 21
Για την αντικατάσταση του λαμπτήρα συ-
νεχίσετε σύμφωνα με τα παρακάτω:
❒αφαιρέστε τα προστατευτικά καπάκια.
❒βγάλτε το τέρμα ασφάλισης του λα-
μπτήρα
A
❒αποσυνδέστε το φις σύνδεσης B
❒βγάλτε το λαμπτήρα Cκαι αντικατα-
στήστε τον
❒μοντάρετε ξανά τον καινούργιο λα-
μπτήρα, ευθυγραμμίζοντας το προφίλ
του μεταλλικού τμήματος με την αύ-
λακα που υπάρχει επάνω την παραβο-
λή του προβολέα, στη συνέχεια συνδέ-
στε το φις σύνδεσης
Bκαι στερεώστε
την ασφάλεια στήριξης του λαμπτήρα
A
❒μόλις τελειώσετε επανατοποθετήστε
σωστά τα προστατευτικά καπάκια.
εικ. 20L0D0401mεικ. 21L0D0402mεικ. 19L0D0400m
