USURE PLAQUETTES FREIN
(jaune ambre)
Le témoin s’allume sur le tableau de bord si les
plaquettes avant sont usées. Dans ce cas, les rem-
placer dès que possible.
Sur certaines versions, le message dédié apparaît à l’écran.
d
ANOMALIE DES CAPTEURS
DE PARKING (jaune ambre)
(pour les versions/marchés qui le prévoient)
Le témoin s’allume lorsqu’on détecte une anoma-
lie sur les capteurs de stationnement.
Sur certaines versions s’allume alternativement le témoin
è. Dans ce cas, s’adresser au Réseau Après-vente Fiat.
Sur certaines versions, le message dédié apparaît à l’écran.
t
ANOMALIE AU SYSTÈME
START&STOP (jaune ambre)
(pour versions/marchés qui le prévoient)
Le témoin s’allume lorsqu’une anomalie du systè-
me Start&Stop est détectée. Sur certaines versions s’al-
lume alternativement le témoin è.
Dans ce cas, s’adresser au Réseau Après-vente Fiat.
Sur certaines versions, le message dédié apparaît à l’écran.
j
FEUX DE POSITION (vert)
FOLLOW ME HOME (vert)
Feux de position
Le témoin s’allume en activant les feux de position.
Follow me home
Le témoin s’allume en cas d’utilisation de ce dispositif (voir
“Follow me home” dans le chapitre “Planche de bord et
commandes”).
Le message spécifique apparaît sur l’afficheur.
3
FEUX ANTIBROUILLARD (vert)
Le témoin s’allume en allumant les feux de
brouillard.
5
FEUX ANTIBROUILLARD ARRIÈRE
(jaune ambre)
Le témoin s’allume en allumant les feux AR de
brouillard.
4
RÉGULATEUR DE VITESSE
CONSTANTE (CRUISE CONTROL)
(vert) (pour les versions/marchés qui le
prévoient)
Le témoin s’allume sur le tableau de bord en même temps
que le message sur l’afficheur, en tournant la bague du
Cruise Control en position ON.
Ü
143-154 DOBLO LUM FR 2e 20-05-2010 10:51 Pagina 153

183
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRE FIGURE
BCM - Centrale de l’ordinateur de bord F01 60 175
Lève-vitre arrière côté conducteur avec boîte de vitesses manuelle
(versions Doblò/Doblò Combi) F02 20 175
Commutateur d’allumage F03 20 175
Centrale de contrôle du système de freinage BSM (pompe électrique) F04 40 175
Chauffage supplémentaire PTC2 (moteurs diesel) F05 50 175
Ventilateur du moteur (vitesse mini) F06 30 175
Ventilateur radiateur (grande vitesse, 187/300/350W) F07 40 175
Ventilateur du radiateur (grande vitesse, 500W) F07 60 175
Ventilateur électrique d’habitacle F08 40 175
Relais d’ouverture de porte basculante (version Cargo) F09 10 175
Avertisseur sonore 1 tonalité F10 10 175
Charges secondaires système de contrôle moteur F11 10 175
Feux de route F14 15 175
Chauffage supplémentaire PTC1 (moteurs diesel) F15 30 175
Centrale de contrôle moteur ECM, relais 1 de gestion du démarrage
avec système Start&Stop F16 7,5 175
155-190 DOBLO LUM FR 2e 24-05-2010 9:30 Pagina 183

185
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

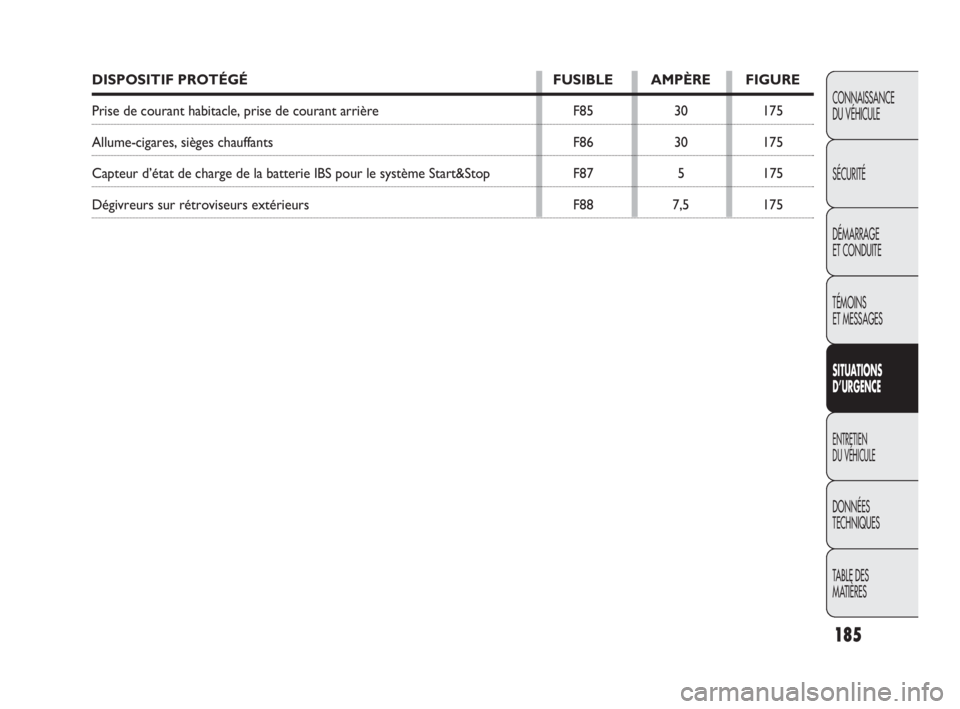

DISPOSITIF PROTÉGÉ FUSIBLE AMPÈRE FIGURE
Prise de courant habitacle, prise de courant arrière F85 30 175
Allume-cigares, sièges chauffants F86 30 175
Capteur d’état de charge de la batterie IBS pour le système Start&Stop F87 5 175
Dégivreurs sur rétroviseurs extérieurs F88 7,5 175
