116SEZNÁMENÍ S VOZEM
BEZPEČNOSTNÍ FUNKCE
Ve stavu, kdy byl motor zastaven systémem Start&Stop a řidič
odepne bezpečnostní pás a otevře dveře na své straně či na stra-
ně spolucestujícího, bude možné motor znovu spustit jedině
klíčkem zapalování.
Tento stav je řidiči signalizován jak zvukovou výstrahou, tak
hlášením na displeji a u příslušných modelů/trhů i blikáním
symbolu
U.
FUNKCE „ENERGY SAVING“
(pro příslušné modely/trhy)
Jestliže po opětném automatickém spuštění motoru neprovede
řidič s vozidlem žádnou akci po dobu asi tří minut, systém
Start&Stop zastaví motor definitivně, aby se nespotřebovávalo
palivo. V takových případech je spuštění motoru možné pouze
klíčkem zapalování.
POZNÁMKA V každém případě je možné systém Start&Stop
vypnout a nechávat motor běžet.
PROVOZNÍ PORUCHY
V případě nesprávného fungování se systém Start&Stop vypne.
Řidič je na abnormality upozorněn rozsvícením kontrolky
è
na přístrojové desce a u některých verzí/trhů i zobrazením
hlášení a symbolu na displeji. V takovém případě se obraťte
na autorizovaný servis Alfa Romeo.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:02 Pagina 116

124SEZNÁMENÍ S VOZEM
ZVUKOVÁ SIGNALIZACE
Jestliže se v akčním rádiusu soustavy nacházejí překážky,
při zařazení zpátečního rychlostního stupně se samočinně spustí
zvuková výstraha.
Frekvence zvukové signalizace:
❍zvyšuje se úměrně zkracování vzdálenosti mezi vozidlem
a překážkou;
❍zní bez přerušování, jakmile se vzdálenost mezi vozem
a překážkou zkrátí na asi 30 cm. Při zvětšení vzdálenosti
zvuková výstraha ustane;
❍zní trvale, pokud se vzdálenost vozu od překážky nemění.
Je-li však tato situace zjištěna postranními senzory, signál
bude po uplynutí přibližně 3 sekund přerušen z důvodu
prevence dlouhodobé signalizace, např. při jízdě podél zdi.
Detekční rozsah senzorů
Centrální akční rádius: 140 cm
Boční akční rádius: 60 cm
Jestliže senzory detekují více překážek, signalizuje systém
pouze tu, která je nejblíže u vozidla.
FUNGOVÁNÍ S PŘÍPOJNÝM VOZIDLEM
Při zasunutí vidlice elektrického kabelu přípojného vozidla do taž-
ného zařízení se snímače automaticky vyřadí z funkce. Senzory se
automaticky aktivují vytažením vidlice kabelu přípojného vozidla.
Pro řádnou funkci systému je nezbytné, aby byly
snímače vždy zbavené bláta, nečistot, sněhu nebo
ledu. Při čistění snímačů je nutno dávat velký pozor,
aby se nepoškrábaly nebo nepoškodily; k čistění nepouží-
vejte suché, hrubé nebo tvrdé utěrky. Snímače musí být čiš-
těny čistou vodou, případně s příměsí autošamponu. V myč-
kách, kde se používají parní nebo vysokotlaké trysky,
očistěte snímače rychle tryskou ze vzdálenosti asi 10 cm.
Je-li nutno nárazníky přelakovat nebo opravit
lak v oblasti senzorů, vyhledejte autorizovaný
servis Alfa Romeo. Nesprávnou aplikací laku by
se mohla narušit funkčnost parkovacích senzorů.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:02 Pagina 124

134BEZPEČNOST
Kontrolky mohou svítit červené a zelené podle těchto stavů bez-
pečnostních pásů (obr. 4):
❍1 = levé přední sedadlo (signalizuje stav u řidiče u verzí s le-
vostranným řízením)
❍2 = levé zadní sedadlo (spolujezdec)
❍3 = prostřední zadní sedadlo (spolujezdec)
❍4 = pravé zadní sedadlo (spolujezdec)
❍5 = pravé přední sedadlo (signalizuje stav u spolucestujícího
u verzí s levostranným řízením)
Přední sedadla (kontrolka č.1 = řidič a
č.5 = spolucestující)
Řidič
Pokud je vozidle pouze řidič s odepnutým bezpečnostním pásem,
při překročení rychlosti 20 km/h nebo v případě, že jedete rych-
lostí v rozmezí 10 - 20 km/h déle než 5 sekund, spustí se cy-
klus akustických výstrah pro přední sedadla (akustická výstraha zní
prvních šest sekund nepřerušovaně a poté zní přerušovaně "pípá"
po dobu 90 sekund a zároveň bliká kontrolka). Jakmile zvuková
signalizace skončí, kontrolky svítí trvale do vypnutí motoru. Akus-
tická signalizace se přeruší, jakmile si řidič bezpečnostní pás zapne
a kontrolka začne svítit zeleně.
Při rozepnutí pásu za jízdy se znovu spustí akustická signalizace
a kontrolka začne znovu červeně svítit, jak je popsáno výše.Spolucestující
Stejná signalizace platí i pro cestujícího na předním sedadle s tím
rozdílem, že i když tento opustí vozidlo, kontrolka se zbarví zeleně
a zvuková výstraha ustane.
V případě, že si oba cestující na předních sedadlech rozepnou bez-
pečnostní pásy za jízdy jeden po druhém během několika málo se-
kund, akustická výstraha se bude týkat posledního nezapnutého
pásu, zatímco obě kontrolky budou nezávisle svítit dál.
Zadní sedadla (kontrolka č. 2, 3 a 4)
U zadních míst se signalizace spustí pouze při rozepnutí některého
z bezpečnostních pásů (kontrolka bliká červeně). Kontrolka vyhra-
zená pro rozepnutý pás pak začne blikat (bliká červeně) po dobu
asi 30 sekund. Spustí se také akustická signalizace.
Při rozepnutí více bezpečnostních pásů příslušná kontrolka začne
nezávisle na ostatních blikat (červeně). Kontrolky začnou svítit ze-
leně, když si cestující příslušný bezpečností pás znovu zapne.
Po asi 30 sekundách po poslední signalizaci příslušné kontrolky pro
zadní sedadla zhasnou bez ohledu na stav bezpečnostního pásu (čer-
veně nebo zeleně).
UPOZORNĚNÍ
Kontrolky se nerozsvítí, pokud při otočení klíčku zapalování do po-
lohy MAR jsou všechny bezpečnostní pásy (přední i zadní) již za-
pnuté.
Všechny kontrolky se rozsvítí, když se alespoň jeden ze zapnutých
bezpečnostích pásů rozepne a naopak.
131-152 Alfa MiTo CS 2ed 1-02-2010 10:08 Pagina 134

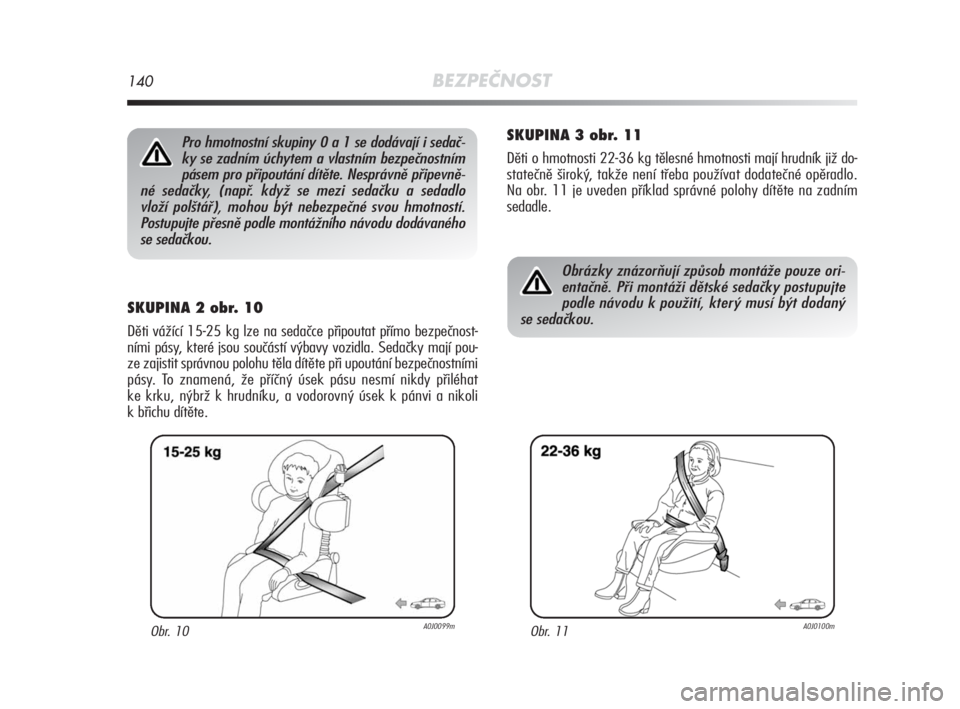

140BEZPEČNOST
SKUPINA 2 obr. 10
Děti vážící 15-25 kg lze na sedačce připoutat přímo bezpečnost-
ními pásy, které jsou součástí výbavy vozidla. Sedačky mají pou-
ze zajistit správnou polohu těla dítěte při upoutání bezpečnostními
pásy. To znamená, že příčný úsek pásu nesmí nikdy přiléhat
ke krku, nýbrž k hrudníku, a vodorovný úsek k pánvi a nikoli
k břichu dítěte.
SKUPINA 3 obr. 11
Děti o hmotnosti 22-36 kg tělesné hmotnosti mají hrudník již do-
statečně široký, takže není třeba používat dodatečné opěradlo.
Na obr. 11 je uveden příklad správné polohy dítěte na zadním
sedadle.
Obr. 10A0J0099mObr. 11A0J0100m
Obrázky znázorňují způsob montáže pouze ori-
entačně. Při montáži dětské sedačky postupujte
podle návodu k použití, který musí být dodaný
se sedačkou.
Pro hmotnostní skupiny 0 a 1 se dodávají i sedač-
ky se zadním úchytem a vlastním bezpečnostním
pásem pro připoutání dítěte. Nesprávně připevně-
né sedačky, (např. když se mezi sedačku a sedadlo
vloží polštář), mohou být nebezpečné svou hmotností.
Postupujte přesně podle montážního návodu dodávaného
se sedačkou.
131-152 Alfa MiTo CS 2ed 1-02-2010 10:08 Pagina 140

158SPUŠTĚNÍ MOTORU A ŘÍZENÍ
ÚSPORA PALIVA
Věnujte pozornost následujícím užitečným radám, jejichž dodržením
je možné uspořit palivo a snížit obsah škodlivých látek.
ZÁKLADNÍ DOPORUČENÍ
Údržba vozu
Věnujte údržbě řádnou pozornost a nechejte provést všechny
kontroly a seřízení dle „Harmonogramu plánované údržby“
Pneumatiky
Pravidelně kontrolujte tlak v pneumatikách, a to nejméně jednou
za měsíc. Příliš nízký tlak v pneumatikách vede ke zvýšení spo-
třeby pohonných hmot, protože je vyšší valivý odpor pneumatik.
Nadměrný náklad
Nejezděte s přetíženým zavazadlovým prostorem. Hmotnost
vozidla má vliv na spotřebu pohonných hmot a stabilitu vozidla.
Pro řádné přeřazení rychlostních stupňů je třeba
sešlápnout spojkový pedál až na podlahu. Ujistě-
te se, že se pod pedály nenacházejí svrchní kobe-
rečky a nepřekážely při sešlápnutí pedálů.
Nepokládejte při řízení ruku na řadicí páku, i mír-
ným namáháním se časem mohou převodové
mechanismy poškodit.
UPOZORNĚNÍ Zpáteční rychlost je možné zařadit pouze se stojícím
vozem. S vypnutým motorem před zařazením zpátečního stupně
počkejte alespoň 3 sekundy se sešlápnutým spojkovým pedálem,
aby nešel zub přes zub.
153-162 Alfa MiTo CS 2ed 1-02-2010 10:09 Pagina 158

164VNOUZI
SPUŠTĚNÍ MOTORU
Jestliže se kontrolkaYna přístrojové desce rozsvítí a zůstane
svítit, vyhledejte bez prodlení autorizovaný servis Alfa Romeo.
SPOUŠTĚNÍ S POMOCNOU BATERIÍ
Je-li baterie vybitá, je možné spustit motor pomocí jiné baterie,
která má stejnou nebo o něco vyšší kapacitu než ta vybitá.
Postup při spouštění motoru obr. 1:
❍vhodným kabelem spojte plusové svorky obou akumulátorů
(značka + u svorky);
❍druhým kabelem propojte minusovou svorku (–) pomocné
baterie s kostrouEna motoru nebo na převodovce startova-
ného vozidla;
❍po nastartování motoru odstraňte kabely v opačném pořadí,
než je uvedeno výše.Pokud se po několika pokusech nepodaří motor nastartovat,
obraťte se na autorizovaný servis Alfa Romeo.
UPOZORNĚNÍ Nepropojujte přímo minusové svorky obou baterií!
Je-li pomocná baterie instalovaná ve druhém vozidle, je třeba
zabránit tomu, aby mezi tímto vozidlem a vozidlem s vybitou
baterií došlo k náhodnému kontaktu kovových částí.
STARTOVÁNÍ MOTORU SETRVAČNOSTÍ
V žádném případě nespouštějte motor tlačením, tažením nebo
rozjezdem z kopce.
Obr. 1A0J0111m
163-200 Alfa MiTo CS 2ed 1-02-2010 11:29 Pagina 164

166V NOUZI
Zvedák slouží výhradně pro výměnu kol na vo-
zidle, s nímž je dodáván. V žádném případě se
nesmí používat pro jiné účely, např. pro zvedání
vozidla jiného modelu. Je zakázáno jej používat pro opra-
vy pod vozidlem. Nesprávným umístěním zvedáku mů-
že dojít ke spadnutí vozidla. Zvedák nepoužívejte pro zve-
dání vyšších hmotností než těch, jež jsou uvedeny na
jeho štítku. Na rezervní kolo nelze nasadit sněhové řetě-
zy. Pokud tedy píchnete přední pneumatiku (hnací kolo)
a je třeba nasadit řetězy, je nutno přemontovat dopředu
normální kolo ze zadní nápravy a místo zadního kola
nasadit rezervní kolo. Vpředu tak budete mít dvě hnací
kola normálního rozměru, na něž bude možné sněhové
řetězy nasadit.
Nesprávná montáž poklice kola může způsobit,
že za jízdy odpadne. V žádném případě neupra-
vujte plnicí ventil pneumatiky. Mezi ráfek a pneu-
matiku nevkládejte žádné nástroje. Pravidelně kontro-
lujte a doplňujte tlak v pneumatikách a rezervním kole
podle hodnot uvedených v 6. kapitole.
Po namontování nouzového rezervního kola
se změní jízdní charakteristiky vozidla. Vyvarujte
se prudkých akcelerací či brzdění a rychlého pro-
jíždění zatáčkami. Celková životnost rezervního kola
je 3 000 km. Po ujetí této vzdálenosti je nutno vyměnit
kolo za jiné stejného typu. Na ráfek určený pro rezervní
kolo nikdy nemontujte tradiční pneumatiku. Kolo s pích-
nutou pneumatikou nechejte opravit co nejdříve. Není po-
voleno používat současně dvě rezervní kola či více
rezervních kol. Před montáží nepotírejte závity šroubů
tukem: mohly by se samovolně vyšroubovat.
163-200 Alfa MiTo CS 2ed 1-02-2010 11:29 Pagina 166

176V NOUZI
❍pokud se nepodaří pneumatiku nahustit do pěti minut na tlak
alespoň 1,8 bar, odpojte kompresor od ventilu a z proudové
zásuvky, popojeďte vozidlem dopředu asi o 10 metrů tak,
aby se lepicí hmota v pneumatice rozložila. Pak začněte
pneumatiku znovu hustit;
Obr. 18A0J0116m
❍pokud se nepodaří pneumatiku nahustit do pěti minut od
zapnutí kompresoru na tlak alespoň 1,8 bar, nepokračujte
v jízdě a obraťte se na autorizovaný servis Alfa Romeo;
❍asi po 10 minutách zastavte vozidlo a překontrolujte tlak v pneu-
matice. Nezapomeňte přitom zatáhnout parkovací brzdu;
❍pokud naměříte tlak alespoň 1,8 bar, dohustěte pneumatiku
na správný tlak (se spuštěným motorem a zataženou parko-
vací brzdou) a pokračujte v jízdě do autorizovaného servisu
Alfa Romeo.
Do místa, na které řidič dobře vidí, nalepte samo-
lepku s upozorněním, že pneumatika byla opra-
vena sadou pro rychlou opravu. V jízdě pokračuj-
te opatrně, zejména při projíždění zatáček. Nejezděte
rychlostí vyšší než 80 km/h. Vyvarujte se prudkých ak-
celerací a brzdění.
Autorizovanému servisu je třeba v každém přípa-
dě nahlásit, že pneumatika byla opravena sadou
pro rychlou opravu. Příbalový leták s pokyny o pou-
žití sady na rychlou opravu je nutno předat technikům,
kteří budou s opravenou pneumatikou manipulovat.
Pokud tlak v pneumatice klesne pod 1,8 bar,
nepokračujte v jízdě; znamená to, že sada pro
rychlou opravu Fix & Go automatic nemůže zaji-
stit řádnou těsnost, protože je pneumatika příliš poško-
zená. Obraťte se na autorizovaný servis Alfa Romeo.
163-200 Alfa MiTo CS 2ed 1-02-2010 11:29 Pagina 176
