NOODGEVALLEN185
4

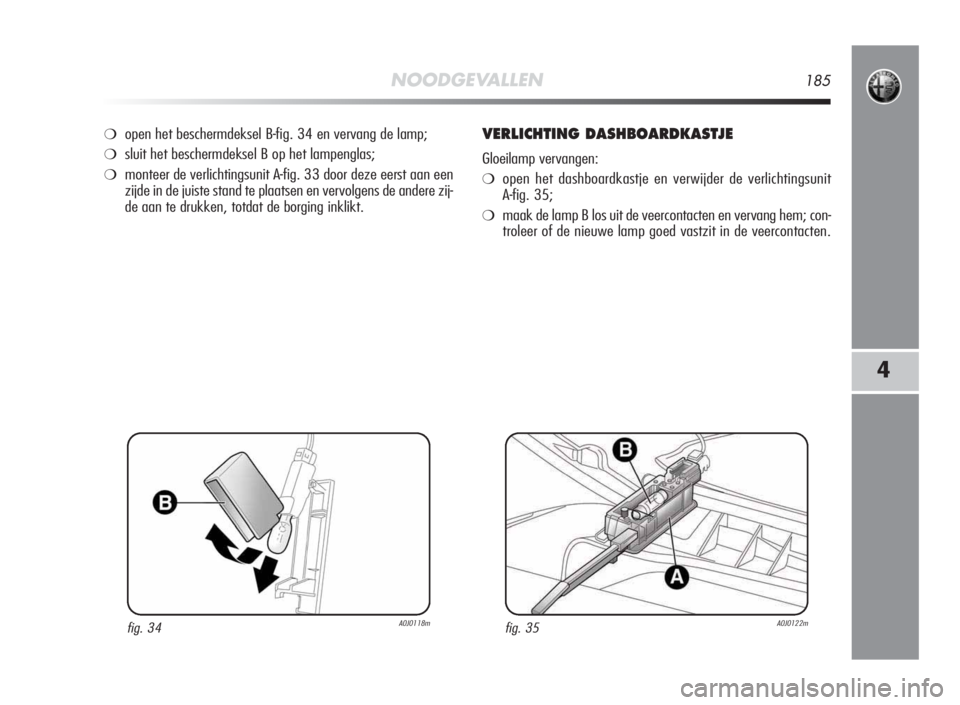

❍open het beschermdeksel B-fig. 34 en vervang de lamp;
❍sluit het beschermdeksel B op het lampenglas;
❍monteer de verlichtingsunit A-fig. 33 door deze eerst aan een
zijde in de juiste stand te plaatsen en vervolgens de andere zij-
de aan te drukken, totdat de borging inklikt.
VERLICHTING DASHBOARDKASTJE
Gloeilamp vervangen:
❍open het dashboardkastje en verwijder de verlichtingsunit
A-fig. 35;
❍maak de lamp B los uit de veercontacten en vervang hem; con-
troleer of de nieuwe lamp goed vastzit in de veercontacten.
fig. 34A0J0118mfig. 35A0J0122m
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 185

NOODGEVALLEN189
4
fig. 41A0J0127m
Als de motorruimte moet worden gereinigd, dan
mag de waterstraal niet direct op de zekeringen-

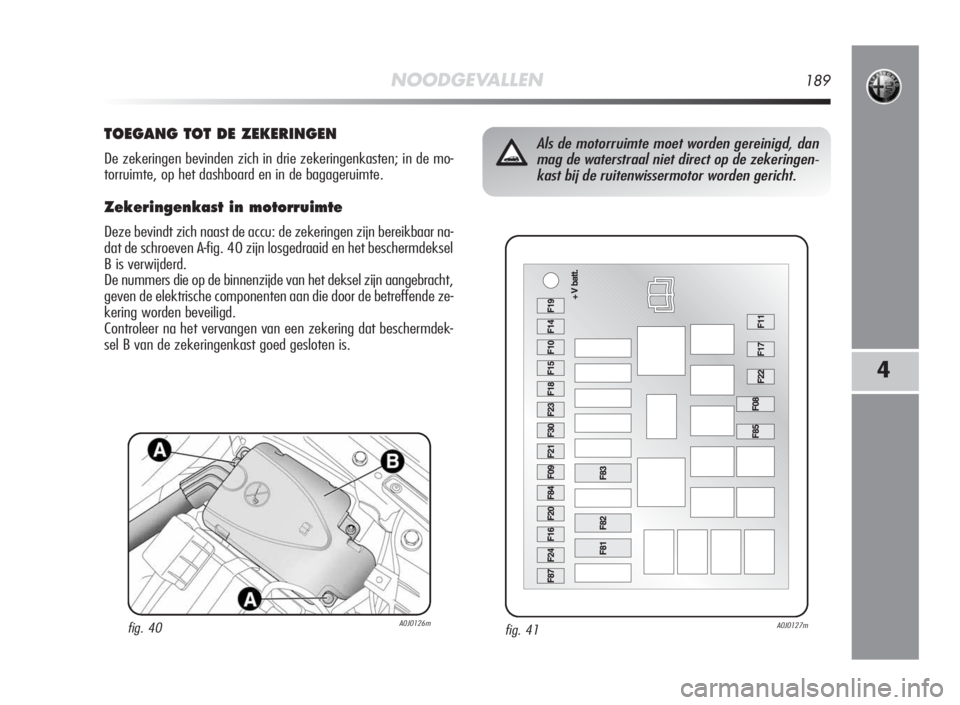

kast bij de ruitenwissermotor worden gericht.TOEGANG TOT DE ZEKERINGEN
De zekeringen bevinden zich in drie zekeringenkasten; in de mo-
torruimte, op het dashboard en in de bagageruimte.
Zekeringenkast in motorruimte
Deze bevindt zich naast de accu: de zekeringen zijn bereikbaar na-
dat de schroeven A-fig. 40 zijn losgedraaid en het beschermdeksel
B is verwijderd.
De nummers die op de binnenzijde van het deksel zijn aangebracht,
geven de elektrische componenten aan die door de betreffende ze-
kering worden beveiligd.
Controleer na het vervangen van een zekering dat beschermdek-
sel B van de zekeringenkast goed gesloten is.
fig. 40A0J0126m
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 189

190NOODGEVALLEN

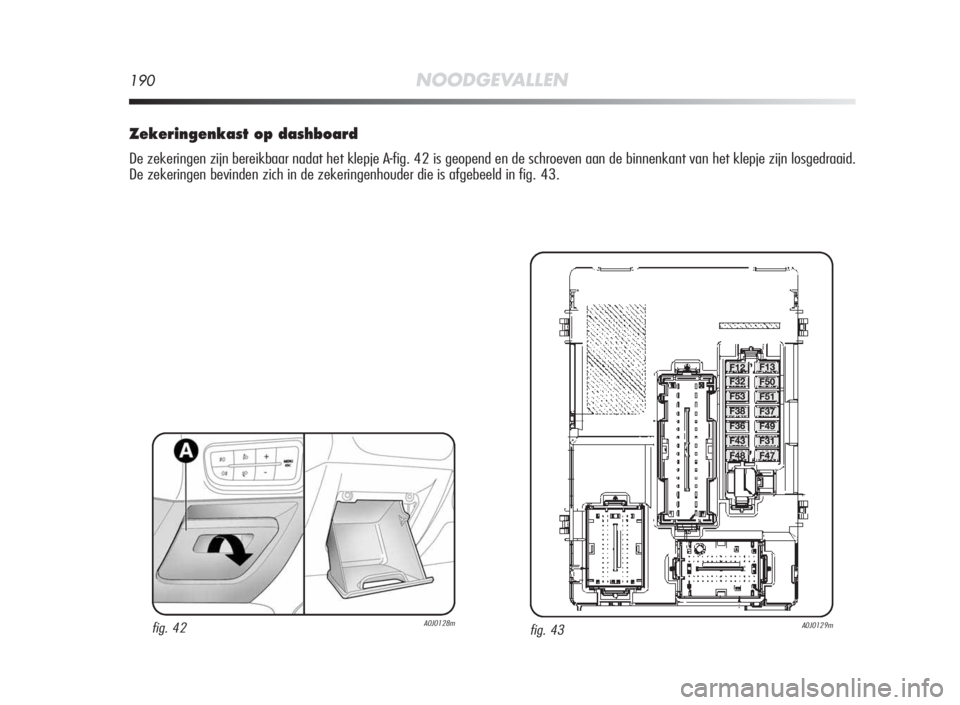

Zekeringenkast op dashboard
De zekeringen zijn bereikbaar nadat het klepje A-fig. 42 is geopend en de schroeven aan de binnenkant van het klepje zijn losgedraaid.
De zekeringen bevinden zich in de zekeringenhouder die is afgebeeld in fig. 43.
fig. 43A0J0129mfig. 42A0J0128m
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 190

192NOODGEVALLEN
F14
F12
F13
F12
F13
F30
F37
F51
F3241
43
43
43
43
41
43
43
4315
7,5
7,5
15
15
15
5
5
5

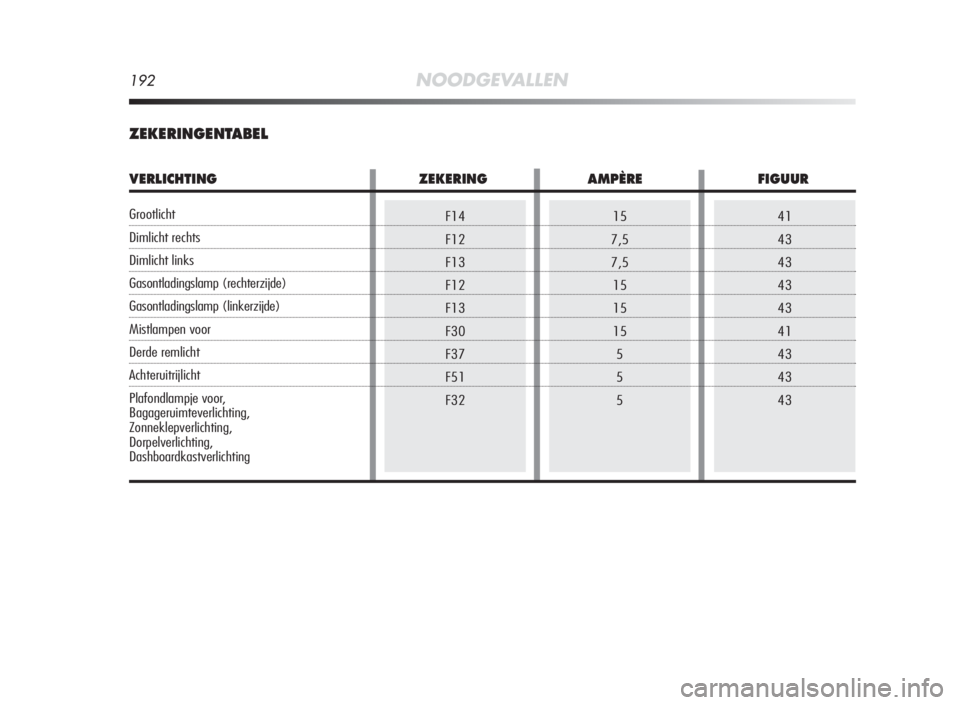

ZEKERINGENTABEL
VERLICHTING ZEKERING AMPÈRE FIGUUR
Grootlicht
Dimlicht rechts
Dimlicht links
Gasontladingslamp (rechterzijde)
Gasontladingslamp (linkerzijde)
Mistlampen voor
Derde remlicht
Achteruitrijlicht
Plafondlampje voor,
Bagageruimteverlichting,
Zonneklepverlichting,
Dorpelverlichting,
Dashboardkastverlichting
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 192

NOODGEVALLEN195
4
43
43
43
43
45
45
45
45F49
F50
F51
F53
F4
F5
F6
F15
7,5
5
5
15
10
15
20
VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Regeleenheid parkeersensoren, Regeleenheid
bandenspanningcontrole, Regensensor/schemersensor
op binnenspiegel, Sensor elektronisch dimbare
binnenspiegel, Display lampje inschakeling
veiligheidsgordels op binnenspiegel, Verlichting
schakelaarpanelen (centraal schakelaarpaneel,
schakelaarpaneel bestuurderszijde, schakelaarpaneel
op stuurwiel, schakelaarpaneel Blue&Me
TM),
Bedieningsschakelaars stoelverwarming,
Regeleenheid bewegingssensoren van het alarm,
Regeleenheid elektrisch bediend opendak,
PND-aansluiting op dashboard
Regeleenheid airbag
Koppelingspedaalschakelaar, Remlichtschakelaar,
spoelen relais in zekeringenkast in motorruimte,
Bediening verwarming/airconditioning,
Regeleenheid Blue&Me
TM, Inbouwvoorbereiding
autoradio, Luchtkwantummeter,
Waterdetectiesensor in brandstoffilter
Instrumentenpaneel
Versterker Bose HiFi-audiosysteem
Luidspreker Bassbox subwoofer in reservewielruimte
Stoelverwarming voor, links en rechts
Elektrisch bedienbaar opendak
163-200 Alfa MiTo NL 1ed 12-10-2009 8:44 Pagina 195

INDEX249
7
Bagageruimte
– openen .................................... 99
– sluiten..................................... 100
– vergroten................................. 101
Bagageruimteverlichting
– gloeilamp vervangen.................. 184
Banden
– bandenspanning........................ 239
– standaard................................. 238
– verklaring van bandencodering .... 236
– winterband............................... 161
Bandenspanningscontrolesysteem TPMS 125
Bedieningsknoppen......................... 29
Bedieningsorganen
– brandstoftoevoeronderbreking...... 88
– mistachterlichten....................... 87
– mistlampen voor ....................... 87
– portiervergrendeling................... 87
– waarschuwingsknipperlichten....... 86
Bescherming van het milieu .............. 130
Bougies.................................231-232
Brandblusser.................................. 91
Brandstof
– brandstofbesparing.................... 158
– brandstoftoevoeronderbreking...... 88
– verbruik ................................... 247
Brandstof besparen......................... 158
Brandstofsysteem........................... 234Aansteker..................................... 90
ABS (systeem)............................... 107
Accu
– opladen ................................... 197
– praktische tips om de levensduur
te verlengen .......................... 217
– vervangen ................................ 217
Achterruitwisser
– bediening................................. 79
– ruitensproeiers.......................... 221
– wisserblad................................ 220
Achteruitrijverlichting
– gloeilampen vervangen .............. 183
Afmetingen.................................... 240
Airbag
– Frontairbags............................. 146
– Knie-airbag bestuurderszijde ........ 148
– Zij-airbags................................ 149
Airconditioning, automatisch
met gescheiden regeling.............. 68
„Alcohol Tester” (set)...................... 152
Alfa „dna” (systeem) ...................... 111
Alfa Romeo CODE ........................... 46
Armsteun voor................................ 89
Asbak ........................................... 91
ASR (systeem)............................... 109
Auto langere tijd stallen....................162
Autoradio (inbouwvoorbereiding) ....... 120Brandstoftoevoeronderbreking........... 88
Buitenverlichting............................. 76
Buitenverlichting/dagverlichting
– bediening................................. 76
– gloeilampen vervangen....... 180-182
Carrosserie (reinigen) ..................... 223
CBC-systeem.................................. 110
Chassisnummer.............................. 229
CO
2-emissie................................... 248
CODE-card...................................... 47
Cruise-control.................................. 81
D.R.L. (dagverlichting).................... 76
Dagverlichting (D.R.L.)..................... 76
Dashboard................................... 7
Dashboardkastje............................. 89
Derde remlicht................................ 183
Diefstalalarm.................................. 53
Dimlicht
– bediening................................. 76
– gloeilamp vervangen.................. 181
Display, instelbaar multifunctioneel..... 27
Dop van brandstoftank..................... 129
Dorpelverlichting
– gloeilamp vervangen.................. 187
DPF .............................................. 130
DST-systeem .................................. 110
249-256 Alfa MiTo NL 1ed 12-10-2009 8:53 Pagina 249

252INDEX
Stuurslot........................................ 56
Stuurwiel (verstellen)...................... 60
Symbolen...................................... 46
Tanken.........................................128
– vullingstabel............................. 244
Technische gegevens....................... 227
TPMS (systeem)............................. 125
Transmissie.................................... 234
Trekken van aanhangers .................. 160
Trekkrachtbegrenzers....................... 135
Trip Computer ................................. 42
– knop TRIP ................................ 45
VDC (systeem)............................. 108
Veiligheid....................................... 131
Veiligheidsgordels
– gebruik van veiligheidsgordels ..... 132
– gordelspanners.......................... 135
– onderhoud van veiligheidsgordels . 137
– SBR-systeem............................ 133
Velgen
– verklaring van de codering .......... 237
Verlichting dashboardkastje
– gloeilamp vervangen.................. 185
Verlichting zonneklepspiegel
– gloeilamp vervangen.................. 186Versnellingsbak (gebruik van de)....... 157
Verwarming/airconditioning ............. 64
Vloeistoffen en smeermiddelen.......... 245
Waarschuwingsknipperlichten.......... 86
Wegwijs in uw auto ...................... 5
Wiel verwisselen ............................. 165
Wielen
– bandenspanning........................ 239
– Kit „Fix&Go automatic”.............. 173
– technische gegevens.................. 236
– verwisselen .............................. 165
– wielen en banden ...................... 219
Wielophanging............................... 235
Zekeringen (vervangen)................. 187
– zekeringenkasten.........189-190-191
– zekeringentabel........................ 192
Zekeringen vervangen ..................... 187
Zitplaatsen
– Easy Entry ................................ 58
– elektrische verwarming............... 58
– instellen.............................56-57
– reinigen................................... 225
Zonnekleppen................................ 91
Zwaar gebruik van de auto ............... 207
249-256 Alfa MiTo NL 1ed 12-10-2009 8:53 Pagina 252
