ELEKTRICKÉ OVLADAČE OKEN
Fungují po otočení klíčku zapalování do polohy MAR, a zhruba
tři minuty po otočení klíčku zapalování do polohy STOP; fungují ta-
ké po vyjmutí klíčku ze zapalování po otevření jedněch předních
dveří.
Ovládací tlačítka se nacházejí na osazení dveřních panelů (z panelu
na straně řidiče je možné ovládat všechna okna).
Systém je opatřen zařízením proti skřípnutí, který se spíná při
ovládání předních oken.
OVLÁDAČE obr. 68
Přední dveře na straně řízení
A. otevření/zavření předního levého okna; „plynulý automatic-
ký“ pohyb při otevírání/zavírání okna;
B. otevření/zavření předního pravého okna; „plynulý automatic-
ký“ pohyb při otevírání/zavírání okna;
C. zapnutí/vypnutí ovladačů oken v zadních dveřích;
D. otevření/zavření zadního levého okna, (je-li součástí výbavy
vozidla); „plynulý automatický“ pohyb při otevírání/zavírání
okna;
E. otevření/zavření zadního pravého okna (pro příslušné mode-
ly/trhy); „plynulý automatický“ pohyb při otevírání/zavírání
okna.
Stiskněte ovládací tlačítka otevírání/zavírání požadovaného okna.
Krátkým stiskem jednoho z tlačítek se okno pohybuje „trhaně“ del-
ším stiskem se okno zavře či otevře „plynulým automatickým“ po-
hybem po celé dráze. Okno lze zastavit v požadované výšce dal-
ším stisknutím tlačítka. Podržením tlačítka na několik sekund se
okno automaticky zavře nebo otevře (pouze s klíčem ve spínací
skříňce v poloze MAR).
Přední dveře na straně spolucestujícího/
zadní dveře
(pro příslušné modely/trhy)
Na panelu v předních dveřích na straně spolucestujícího a u ně-
kterých verzí i na zadních dveřích se nacházejí tlačítka
F-obr. 68 ovládání příslušného okna.
obr. 68A0K0067m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 98

99
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
UPOZORNĚNÍ S klíčkem zapalování v poloze STOP nebo vytaže-
ným ze zapalování zůstanou ovladače oken aktivní ještě asi
tři minuty a vypnou se otevřením některých dveří.
UPOZORNĚNÍ Pokud je ochrana součástí výbavy vozidla, stiskem
tlačítka
Ëdálkového ovládání na více než dvě sekundy se okna
otevřou; stiskem tlačítka
Ána více než dvě sekundy se okna
zavřou.
Systém splňuje předpis 2000/4/ES z hlediska
ochrany cestujících při vyklonění z okna.
Nepatřičné zacházení s elektrickými ovládači oken
je nebezpečné. Než začnete s ovladači manipulovat
a při manipulaci s nimi prověřte, zda nejsou ces-
tující vystaveni nebezpečí úrazu přímo při pohybu skla ne-
bo předměty, jež se zachytily do okna nebo do nichž by
okno narazilo. Při opuštění vozidla vyjměte vždy klíček
ze zapalování, aby nevhodnou manipulací s otevřeným
střešním oknem nemohlo dojít k ohrožení osob, které
zůstanou ve vozidle.
Ochrana proti skřípnutí
Ve vozidle je instalována aktivní ochrana proti skřípnutí při vysouvání
předních a zadních oken nahoru.
Ochrana proti skřípnutí umožňuje detekovat případnou překážku
při zavírání okna, přerušit pohyb okna a v závislosti na poloze ok-
na obrátit jeho pohyb. Zařízení je užitečné i v případě, kdy s ovla-
dači začnou nevhodně manipulovat děti cestující ve vozidle.
Ochrana proti skřípnutí je aktivní při ručním i automatickém ovlá-
dání okna. Při zásahu ochrany proti skřípnutí se okamžitě přeruší
pohyb skla, které se přestaví na dolní doraz. Během této doby
není možný jakýkoliv pohyb okna.
UPOZORNĚNÍ Jestliže ochrana proti skřípnutí musí zasáhnout 5 krát
za sebou během jedné minuty nebo je v poruše, je zablokováno
automatické fungování vytažení skla nahoru; sklem pak lze po-
hybovat pouze opakovaným stisknutím tlačítka po dobu 0,5 se-
kundy, po uvolnění tlačítka je pak možný další pohyb.
K obnově řádného fungování systému je třeba dotčené okno spus-
tit dolů.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 99

116
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
FUNKČNÍ PODMÍNKY
Režim zastavení motoru
Při stojícím vozidle se motor zastaví, pokud je zařazen neutrál
a uvolněn pedál spojky.
PoznámkaAutomatické zastavení motoru je povoleno pouze
po překročení rychlosti asi o 10 km/h, aby se motor zbytečně
nevypínal při jízdě krokem.
Vypnutí motoru signalizuje zobrazení symbolu
Uobr. 81 na displeji.
Způsob opětovného nastartování motoru
Pro opětné nastartování motoru je nutno sešlápnout spojkový
pedál.
obr. 81A0K0163m
SYSTÉM START&STOP
(pro příslušné modely/trhy)
Zařízení Start&Stop automaticky zastaví motor pokaždé, když vo-
zidlo stojí a znovu nastartuje v okamžiku, když se řidič rozjíždí.
To zvyšuje užitnou hodnotu vozidla snížením spotřeby, emisí škod-
livých výfukových plynů a akustického znečišťování.
Systém se aktivuje při každém spuštění motoru.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 116

117
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH

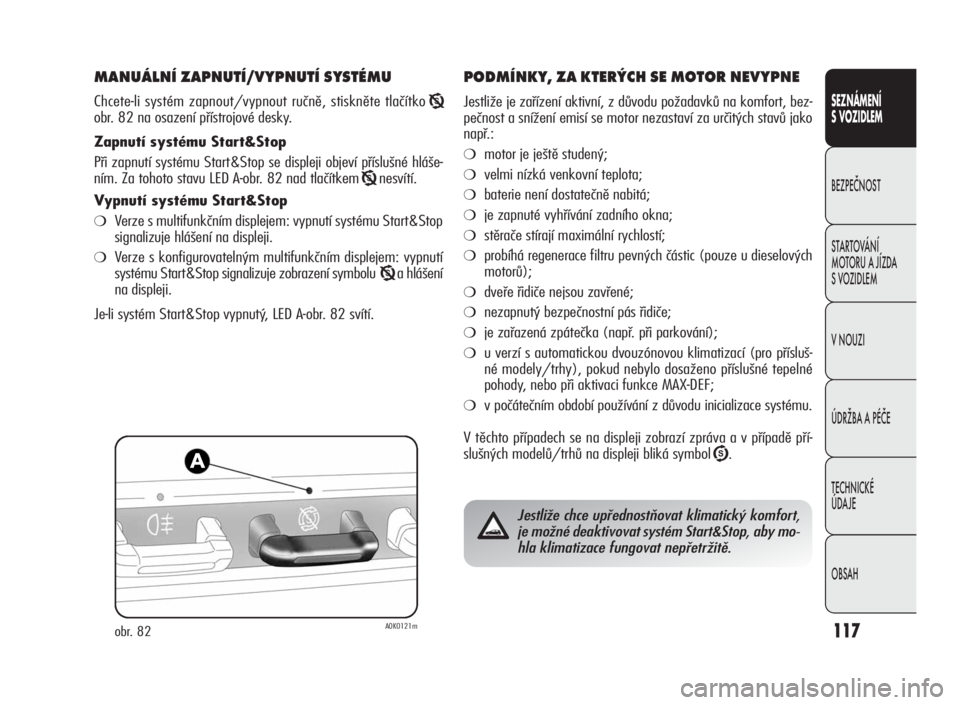

MANUÁLNÍ ZAPNUTÍ/VYPNUTÍ SYSTÉMU
Chcete-li systém zapnout/vypnout ručně, stiskněte tlačítkoT
obr. 82 na osazení přístrojové desky.
Zapnutí systému Start&Stop
Při zapnutí systému Start&Stop se displeji objeví příslušné hláše-
ním. Za tohoto stavu LED A-obr. 82 nad tlačítkem
Tnesvítí.
Vypnutí systému Start&Stop
❍Verze s multifunkčním displejem: vypnutí systému Start&Stop
signalizuje hlášení na displeji.
❍Verze s konfigurovatelným multifunkčním displejem: vypnutí
systému Start&Stop signalizuje zobrazení symbolu
Ta hlášení
na displeji.
Je-li systém Start&Stop vypnutý, LED A-obr. 82 svítí.
obr. 82A0K0121m
PODMÍNKY, ZA KTERÝCH SE MOTOR NEVYPNE
Jestliže je zařízení aktivní, z důvodu požadavků na komfort, bez-
pečnost a snížení emisí se motor nezastaví za určitých stavů jako
např.:
❍motor je ještě studený;
❍velmi nízká venkovní teplota;
❍baterie není dostatečně nabitá;
❍je zapnuté vyhřívání zadního okna;
❍stěrače stírají maximální rychlostí;
❍probíhá regenerace filtru pevných částic (pouze u dieselových
motorů);
❍dveře řidiče nejsou zavřené;
❍nezapnutý bezpečnostní pás řidiče;
❍je zařazená zpátečka (např. při parkování);
❍u verzí s automatickou dvouzónovou klimatizací (pro přísluš-
né modely/trhy), pokud nebylo dosaženo příslušné tepelné
pohody, nebo při aktivaci funkce MAX-DEF;
❍v počátečním období používání z důvodu inicializace systému.
V těchto případech se na displeji zobrazí zpráva a v případě pří-
slušných modelů/trhů na displeji bliká symbol
U.
Jestliže chce upřednostňovat klimatický komfort,
je možné deaktivovat systém Start&Stop, aby mo-
hla klimatizace fungovat nepřetržitě.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 117

118
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Poznámky
Jestliže nebude spojka sešlápnuta, po uplynutí asi tří minut
od vypnutí motoru jej bude možné nastartovat pouze klíčkem za-
palování.
Pokud je systém Start&Stop aktivní, pak při nežádoucím vypnutí
motoru způsobeném například prudkým uvolněním spojkového pe-
dálu se zařazeným rychlostním stupněm, je možné jej znovu na-
startovat po sešlápnutí spojkového pedálu nebo zařazení neutrálu.
PODMÍNKY PRO OPĚTNÉ
NASTARTOVÁNÍ MOTORU
Kvůli nárokům na komfort, snížení škodlivých emisí a z důvodu bez-
pečnosti se může motor nastartovat automaticky, bez akce ze stra-
ny řidiče, pokud budou splněny určité podmínky jako např.:
❍baterie není dostatečně nabitá;
❍stěrače stírají maximální rychlostí;
❍snížený tlak v brzdové soustavě (např. po opakovaném se-
šlápnutí brzdového pedálu);
❍vozidlo v pohybu (např. při jízdě po silnici v klesání);
❍zastavení motoru zařízením Start&Stop po dobu delší než
3 minuty;
❍u verzí s automatickou dvouzónovou klimatizací (pro přísluš-
né modely/trhy) k dosažení tepelné pohody nebo aktivaci funk-
ce MAX-DEF.
Při zařazeném rychlostním stupni je možné motor automaticky zno-
vu spustit pouze po sešlápnutí spojkového pedálu na doraz. Ope-
race je signalizována zobrazením zprávy na displeji a u příslušných
modelů/trhů blikáním symbolu
U.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 118

119
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
BEZPEČNOSTNÍ FUNKCE
Ve stavu, kdy byl motor zastaven systémem Start&Stop a řidič ode-
pne bezpečnostní pás a otevře dveře na své straně či na straně spo-
lucestujícího, bude možné motor znovu spustit jedině klíčkem za-
palování.
V tomto případě systém informuje řidiče bzučákem a blikáním sym-
bolu
Una displeji (u některých verzí spolu s hlášením).
FUNKCE „ENERGY SAVING“
(pro příslušné modely/trhy)
Jestliže po opětném automatickém spuštění motoru neprovede ři-
dič s vozidlem žádnou akci po dobu asi tří minut, systém Start&Stop
zastaví motor definitivně, aby se nespotřebovávalo palivo.
V takových případech je spuštění motoru možné pouze klíčkem za-
palování.
POZNÁMKA V každém případě je možné systém Start&Stop vy-
pnout a nechávat motor běžet.
PROVOZNÍ PORUCHY
V případě nesprávného fungování se systém Start&Stop vypne.
Řidič je informován o závadě rozblikáním symbolu
Una displeji
přístrojové desky a u některých verzí také zobrazením příslušné-
ho hlášení. V takovém případě se obraťte na autorizovaný servis
Alfa Romeo.
ODSTAVENÍ VOZIDLA NA DELŠÍ DOBU
V případě odstavení vozidla je třeba odpojit elektrické napájení aku-
mulátoru.
Postupujte takto: odpojte konektor A-obr. 83 (pomocí tlačítka B)
od snímače C, který monitoruje stav akumulátoru a který je umís-
těn na jeho záporném pólu D. který se nesmí nikdy odpojit kro-
mě případu jeho výměny.
obr. 83A0K0179m
Výměnu baterie by měl provádět vždy autorizo-
vaný servis Alfa Romeo. Baterii vyměňte za baterii
stejného typu (HEAVY DUTY) a se stejnými cha-
rakteristikami.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 119

120
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
NOUZOVÉ STARTOVÁNÍ
Při nouzovém spouštění motoru nepřipojujte nikdy kabel (−)
pomocného akumulátoru k zápornému pólu A-obr. 84 akumulá-
toru dotčeného vozidla, ale k nějakému bodu kostry motoru/
převodovky.
Před otevřením víka motorového prostoru se uji-
stěte, že je vypnuté zapalování s klíčkem v polo-
ze STOP. Dodržujte pokyny uvedené na štítku na
předním příčníku (obr. 85). Pokud ve vozidle sedí další
osoby, doporučujeme vytáhnout klíč ze zapalování. Před
opuštěním vozidla je nutno vytáhnout klíček ze zapalo-
vání nebo jej přepnout do polohy STOP. Při čerpání pali-
va se ujistěte, zda je vypnuté zapalování a zda je klíček
v poloze STOP.
obr. 84A0K0180mobr. 85A0K0224m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:20 Pagina 120

137
SEZNÁMENÍ
S VOZIDLEM
BEZPE?NOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
VNOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Jedním bezpečnostním pásem se musí poutat pouze jedna oso-
ba: nepřevážejte děti na klíně se bezpečnostními pásy tak,
že jedním pásem upoutáte sebe i dítě obr. 98. Pásem nikdy ne-
poutejte k tělu žádné předměty.
ÚDRŽBA BEZPEČNOSTNÍCH PÁSŮ
❍Bezpečnostní pás nesmí být překroucený a musí dobře přiléhat.
Zkontrolujte, zda se posouvá plynule bez drhnutí;
❍v případě závažnější nehody vyměňte bezpečnostní pás za nový,
a to i v případě, že se na první pohled nebude zdát poškoze-
ný. Bezpečnostní pás, u něhož došlo k zásahu dotahovače, ne-
chejte v každém případě vyměnit;
❍bezpečnostní pásy čistěte ručně vodou a neutrálním mýdlem,
opláchněte je a usušte ve stínu. Nepoužívejte silná čistidla,
bělidla, barviva či jiné chemické přípravky, které by mohly na-
rušit vlákna, z nichž jsou pásy vyrobeny;
❍zabraňte tomu, aby byly navíječe namočeny: jejich správná
funkce je zaručena pouze pokud nejsou vlhké;
❍jakmile bezpečnostní pásy vykazují stopy po značném opo-
třebení nebo natržení, je nutno je vyměnit.
obr. 98A0K0013m
Je přísně zakázáno demontovat komponenty bez-
pečnostního pásu a předpínače nebo do nich
zasahovat. S pásy smějí manipulovat výhradně
kvalifikovaní a autorizovaní technici. Obraťte se na autori-
zovaný servis Alfa Romeo.
Pokud byl bezpečnostní pás vystaven silnému na-
máhání, například v důsledku dopravní nehody, je
nutno jej vyměnit celý včetně ukotvení, upevňo-
vacích šroubů a předpínačů. Na pásu sice nemusejí být
na první pohled patrné závady, ale nemusel by již být
funkční.
131-150 Alfa Giulietta CZ 4ed 26-04-2010 14:11 Pagina 137
