2010 Alfa Romeo Giulietta Akkumulátor

ÜZEMANYAG-FELTÖLTÉS
Benzinmotoroknál: kizárólag ólommentes, legalább 95
(RON) oktánszámú benzin használható.
Dízel motorok: kizárólag gépjárművekhez előírt, az EN 590 európai
szabványnak megfelelő minőségű gázolaj (dízelolaj) használható. Más
termékek vagy keverékek használata végzetesen károsíthatja a motort,
és a garancia megszűnését eredményezi.
A MOTOR INDÍTÁSA
Benzinmotorok: győződjünk meg a kézifékkar felhúzott
állapotáról; állítsuk üres pozícióba a sebességváltó kart, nyom-
juk le teljesen a tengelykapcsoló pedált a gázpedál lenyomása
nélkül, azután fordítsuk a gyújtáskulcsot az AVV állásba, és en-
gedjük el azonnal, amint a motor beindult.
Dízelmotorok: fordítsuk az indítókulcsot MAR állásba, és várjuk meg,
míg aYésmjelzőlámpák kialszanak; fordítsuk az indítókulcsot
AVV állásba, és engedjük el azonnal, amint a motor beindult.
PARKOLÁS GYÚLÉKONY ANYAGOK FELETT
Normális működése során a katalizátor erősen felmelegszik.
Ezért ne állítsuk le a járművet száraz fű, avar, tűlevél vagy egyéb
gyúlékony anyag felett: az erős hősugárzás tüzet okozhat.
A KÖRNYEZET VÉDELME
A természeti környezet fokozott megóvása érdekében a gépkocsi
a károsanyag kibocsátáshoz kapcsolódó berendezések állandó
felügyeletét és ellenőrzését megvalósító rendszerrel van ellátva.
ELEKTROMOS BERENDEZÉSEK ÉS TARTOZÉKOK
Ha a jármű megvásárlása után elektromos áramot fogyasztó be-
rendezéseket kívánunk beszereltetni (ami az akkumulátor fo-
kozatos lemerülését okozza), először forduljunk egy Alfa Romeo
márkaszervizhez, ahol a teljes áramfelvétel meghatározása után
választ adnak arra, hogy a gépkocsi elektromos berendezése ké-
pes-e biztosítani a fogyasztási igénynek megfelelő energiát.
CODE KÁRTYA(egyes változatoknál és piacokon)
A kártyát tartsuk biztonságos helyen, soha ne a gépkocsiban.
Jegyezzük fel és tartsuk magunknál egy esetleges szükségindí-
tás esetére a CODE kártyán található elektronikus kódot.
TERVSZERÙ KARBANTARTÁS
A tervszerű karbantartás műveleteinek pontos végrehajtása
hosszú időn át biztosítja a gépkocsi teljesítményének, biztonsági
jellemzőinek, környezetkímélő tulajdonságainak megőrzését és
az alacsony üzemeltetési költségek fenntartását.
A KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ…
…fontos információkat, tanácsokat és figyelmeztetéseket tar-
talmaz a gépkocsi helyes használatára, a vezetési biztonságra
és a karbantartásra vonatkozóan a gépkocsi teljes élettartamá-
ra. Fordítsunk különös figyelmet a
"jelekre (személyi bizton-
ság)#(a környezet védelme)â(a gépkocsi épsége).
FELTÉTLENÜL OLVASSA EL!
K


001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 2

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
9
Biztonsági öv nincs bekapcsolva
(piros)
(egyes változatoknál és piacokon)
A gépkocsi álló helyzetében a figyelmeztető lámpa ki-
gyullad és folyamatosan világít, ha a vezető oldali biz-
tonsági öv nincs becsatolva. Menet közben a figyelmeztető lám-
pa villogó fénnyel gyullad ki figyelmeztető hangjelzés (buzzer) kí-
séretében, ha az első ülések biztonsági övei nem megfelelően van-
nak becsatolva.
Az S.B.R. (Seat Belt Reminder) rendszer hangjelzésének állandó
elnémításához forduljunk Alfa Romeo márkaszervizhez.
A rendszer újraaktiválása a Setup menün keresztül lehetséges.<
Nem megfelelŒen töltött
akkumulátor (piros)
(egyes változatoknál és piacokon)
Az indítókulcs MAR állásba fordításakor a figyelmeztető
lámpa kigyullad, de azonnal ki kell aludnia, mihelyt a motor bein-
dult (a motor alapjárati fordulatszámán rövid idejű késedelem meg-
engedett).
A műszercsoport figyelmeztető lámpája (vagy a kijelzőn lévő szim-
bólum) égve marad vagy villog, forduljunk Alfa Romeo márka-
szervizhez.w
Aktív Dual Pinion kormánymı hibája
(piros)
(egyes változatoknál és piacokon)
Az indítókulcs MAR állásba fordításakor a figyelmezte-
tő lámpa kigyullad, de néhány másodperc múlva ki kell
aludnia. Ha a figyelmeztető lámpa (vagy a kijelzőn lévő szimbó-
lum) folyamatosan világít, a kormányzási erőszükséglet érezhető-
en megnő, mert nélkülöznünk kell a kormány rásegítő hatását, de
a kormányszerkezet továbbra is működőképes marad. Ebben az
esetben lépjen kapcsolatba egy Alfa Romeo márkaszervizzel. A ki-
jelzőn megjelenik az erre vonatkozó üzenet.
FIGYELMEZTETÉS Az akkumulátor kikötése után az akkumulátort
újra be kell állítani, s erre a figyelmeztető lámpa kigyulladása fi-
gyelmeztet. Ehhez a művelethez elegendő elfordítani a kormányt
az egyik oldalról a másikra vagy egyszerűen haladjunk egyenesen
néhány száz méter távolságon.g
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 9

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
39
TRIP 0.00 gomb
A jobb oldali kormánykapcsolón (13. ábra) elhelyezett gomb MAR
állásba fordított indítókulcs esetén lehetővé teszi, hogy egy új uta-
zás megkezdésekor az előzőekben beállított értékeket megjele-
nítsük és lenullázzuk:
– a gomb rövid megnyomása: mennyiségek megjelenítése;
– a gomb hosszú megnyomása: mennyiségek lenullázása (reset),
és új utazás megkezdése.
Új utazás
Azután kezdődik, miután a nullázás megtörtént:
– a „manuális” nullázás a felhasználó által, a megfelelő gomb
megnyomásával történik;
– az „automatikus” nullázás akkor megy végbe, amikor távolság
eléri a 99 999,9 km értéket, vagy amikor az utazási idő eléri
a 999,59 értéket (999 óra 59 perc);
– vagy amikor az akkumulátort lekötés után ismét visszakötjük
a gépkocsi elektromos hálózatára.
FIGYELMEZTETÉS A „Trip A” kijelzéshez tartozó adatok törlése csak
az ezzel a funkcióval kapcsolatos információkat törli.
FIGYELMEZTETÉS A „Trip B” kijelzéshez tartozó adatok törlése csak
az ezzel a funkcióval kapcsolatos információkat törli.
Eljárás új utazás megkezdésekor
A nullázáshoz (reset) MAR állásba fordított indítókulcs mellett tart-
suk megnyomva a TRIP 0.00 gombot legalább 2 másodpercig.
Kilépés a Trip funkcióból
A Trip funkcióból kilépés automatikusan megtörténik az összes
érték megjelenítése után, vagy tartsuk megnyomva a SET ESC
gombot legalább 1 másodpercig.
13. ábraA0K0096m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 39

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
47
RIASZTÁS(egyes változatoknál és piacokon)
A RIASZTÓ BEKAPCSOLÓDÁSA
A riasztó az alábbi esetekben lép működésbe:
❍az ajtók, a motorháztető vagy a csomagtér illetéktelen nyitá-
sa (külső védelem);
❍illetéktelen motorindítási kísérlet (az indítókulcs MAR állásba
fordítása);
❍az akkumulátor-vezetékek átvágása;
❍mozgó testek jelenléte az utastérben (belső tér védelem);
❍a gépkocsi rendellenes megemelése/megdőlése (egyes vál-
tozatoknál és piacokon).
A riasztás kiváltását hang- és fényjelzés kíséri (az irányjelzők vil-
lognak néhány másodpercig). A működési mód függhet az adott
országban érvényes előírásoktól. Az akusztikus/vizuális jelzési cik-
lusok maximális száma előre beállított, ezek lejárta után a rendszer
visszatér a normál működéshez.
FIGYELMEZTETÉS A motor indításgátló funkció működését az Alfa
Romeo CODE rendszer biztosítja, amely automatikusan aktiváló-
dik, amikor az indítókulcsot a gyújtáskapcsolóból kihúzzuk.
FIGYELMEZTETÉS A riasztás az egyes országok előírásai szerint ke-
rül beállításra.
A RIASZTÓBERENDEZÉS BEKAPCSOLÁSA
Az ajtók, a csomagtérajtó és a motorháztető becsukott állapotá-
ban, kihúzott vagy STOP állásba fordított indítókulcs esetén irá-
nyítsuk a távirányítós kulcsot a gépkocsi felé, majd nyomjuk meg
és engedjük el a
Ágombot. Egyes piacok kivételével, a riasztó-
rendszer a bekapcsolást egy fény- és hangjelzéssel és az ajtók
bezárásával nyugtázza.
A riasztóberendezés bekapcsolását megelőzi egy öndiagnosztikai
teszt: rendellenesség esetén a rendszer egy további hang- és/vagy
fényjelzést bocsát ki a műszerfali led felvillantásával.
Ha bekapcsolása után a riasztó kibocsát még egy hang- és/vagy
fényjelzést a műszerfali leden keresztül, a bekapcsolás után
kb. 4 másodperccel, kapcsoljuk ki a riasztót a
Ëgomb megnyo-
másával, ellenőrizzük az ajtók, motorháztető vagy csomagtéraj-
tó megfelelően becsukott állapotát, és ismét kapcsoljuk be a ri-
asztót a
Ágomb megnyomásával.
Ha az ajtók, a motorháztető és a csomagtérajtó megfelelően be
vannak csukva, és a rendszer egy második hangjelzést is kibocsát,
az a rendszer működési hibáját jelzi: vegyük fel a kapcsolatot
egy Alfa Romeo márkaszervizzel.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 47

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
73
MEGJEGYZÉSBekapcsolt Start&Stop funkció esetén (a mo-
tor áll, mivel a jármű sebessége nulla), az automatikus levegő-
visszakeringetés vezérlése mindig kikapcsol. Ezzel egyidőben to-
vábbra is bekapcsolva marad a külső levegő beléptetés funkció,
mert ez csökkenti az ablakok párásodásának lehetőségét (mivel
a kompresszor kikapcsolt állapotban van).
KIEGÉSZÍTÃ FÙTÃBERENDEZÉS
(egyes változatoknál és piacokon)
Hideg, téli időjárás esetén lehetővé teszi az utastér gyorsabb fel-
fűtését. A fűtőberendezés automatikusan kikapcsol a kényelmes
körülmények elérésekor.
Automata, kétzónás légkondicionáló
rendszer
(egyes változatoknál és piacokon)
Az elektromos kiegészítő fűtés automatikusan kapcsol be a kör-
nyezeti feltételektől függően és a motor bekapcsolt állapotában.
Manuális légkondicionáló
A kiegészítő fűtőberendezés automatikusan bekapcsol, ha az
A gombot elforgatjuk az utolsó piros mezőbe, és legalább 1. se-
bességen működtetjük a ventilátort (B gomb).
FIGYELMEZTETÉS
A fűtőberendezés csak alacsony külső hőmérséklet és alacsony mo-
tor hűtőfolyadék hőmérséklet esetén működik.
A fűtőberendezés nem kapcsol be, ha az akkumulátor feszültsége
nem elegendő.
START&STOP
Automatikus légkondicionáló
Az automatikus légkondicionáló kezeli a Start&Stop funkciót (ál-
ló motor, amikor a jármű sebessége nulla) úgy, hogy a jármű bel-
sejében egy megfelelő kényelmet biztosít.
Például, túl hideg vagy meleg hőmérsékleti körülmények között
kikapcsolja a Start&Stop funkciót egészen addig, amíg az utas-
térben nem áll helyre egy megfelelő szintű kényelemérzet; ezért
az átmeneti fázisok alatt a motor nem kapcsol ki akkor sem, ha
a jármű sebessége nulla.
Amikor a Start&Stop funkció bekapcsolt állapotban van és a mo-
tor áll, mivel a jármű sebessége nulla, ha a jármű belsejében
a hőmérsékleti feltételek hirtelen rosszabbodnak (vagy a felhasz-
náló egy max. hűtést – LO – vagy gyors páramentesítést – MAX-
DEF – igényel), a klímaberendezés a motor újraindítását kéri.
Bekapcsolt Start&Stop funkció esetén, amikor a motor áll, mivel
a jármű sebessége nulla, ha a rendszer AUTO módban van (be-
kapcsolt N LED) a levegő mennyisége a minimumra csökken, hogy
a lehető leghosszabb ideig fenntartsa az utastér kényelmi felté-
teleit.
A klíma vezérlőegység a lehető legjobban kezeli a motor kikap-
csolását követő kényelmetlenséget (kompresszor és motorfolya-
dék szivattyú kikapcsolása), de a klímaberendezés működését
előnyben részesíthetjük a Start&Stop rendszer kikapcsolásával
a műszerfalon található vonatkozó gomb megnyomásával.
MEGJEGYZÉSSzélsőséges időjárási viszonyok mellett tanácsos
korlátozni a Start&Stop funkció alkalmazását, mivel a kompresszor
folyamatos ki- és bekapcsolása az ablakok gyors bepárásodásához
vezethet és páralecsapodást okozhat az elpárologtatón és az utas-
térbe kellemetlen szagok juthatnak be.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 73

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
86

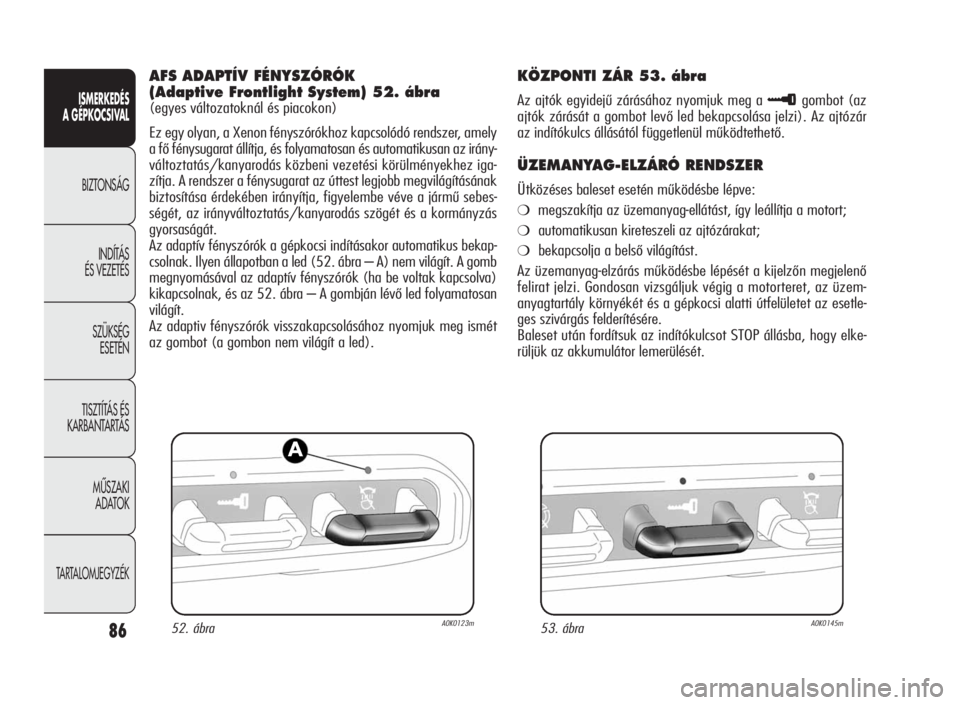

AFS ADAPTÍV FÉNYSZÓRÓK
(Adaptive Frontlight System) 52. ábra
(egyes változatoknál és piacokon)
Ez egy olyan, a Xenon fényszórókhoz kapcsolódó rendszer, amely
a fő fénysugarat állítja, és folyamatosan és automatikusan az irány-
változtatás/kanyarodás közbeni vezetési körülményekhez iga-
zítja. A rendszer a fénysugarat az úttest legjobb megvilágításának
biztosítása érdekében irányítja, figyelembe véve a jármű sebes-
ségét, az irányváltoztatás/kanyarodás szögét és a kormányzás
gyorsaságát.
Az adaptív fényszórók a gépkocsi indításakor automatikus bekap-
csolnak. Ilyen állapotban a led (52. ábra – A) nem világít. A gomb
megnyomásával az adaptív fényszórók (ha be voltak kapcsolva)
kikapcsolnak, és az 52. ábra – A gombján lévő led folyamatosan
világít.
Az adaptiv fényszórók visszakapcsolásához nyomjuk meg ismét
az gombot (a gombon nem világít a led).
52. ábraA0K0123m
KÖZPONTI ZÁR 53. ábra
Az ajtók egyidejű zárásához nyomjuk meg a≈gombot (az
ajtók zárását a gombot levő led bekapcsolása jelzi). Az ajtózár
az indítókulcs állásától függetlenül működtethető.
ÜZEMANYAG-ELZÁRÓ RENDSZER
Ütközéses baleset esetén működésbe lépve:
❍megszakítja az üzemanyag-ellátást, így leállítja a motort;
❍automatikusan kireteszeli az ajtózárakat;
❍bekapcsolja a belső világítást.
Az üzemanyag-elzárás működésbe lépését a kijelzőn megjelenő
felirat jelzi. Gondosan vizsgáljuk végig a motorteret, az üzem-
anyagtartály környékét és a gépkocsi alatti útfelületet az esetle-
ges szivárgás felderítésére.
Baleset után fordítsuk az indítókulcsot STOP állásba, hogy elke-
rüljük az akkumulátor lemerülését.
53. ábraA0K0145m
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:18 Pagina 86

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
94
KARBANTARTÁS/SZÜKSÉGHELYZET
Szükséghelyzetben vagy karbantartás során, amikor az áramel-
látás hiányzik, a tető kézzel is mozgatható (az első üvegpanel nyi-
tása/zárása) az alábbi műveletek elvégzésével:
❍távolítsuk el a belső borítás alatt, a két napellenző között ta-
lálható dugót (65. ábra – A);
❍vegyük ki a gépjármű dokumentációját tartalmazó tárolóban
vagy a csomagtérben elhelyezett szerszámtartóban található
(a járműhöz adott) B imbuszkulcsot;
❍helyezzük a kulcsot a C nyílásba, és forgassuk:
– az óramutató járásával megegyező irányba a tető nyitásához;
– az óramutató járásával ellenkezően a tető zárásához.
65. ábraA0K0132m
ALAPBEÁLLÍTÁSI ELJÁRÁS
Az akkumulátor esetleges lekötése vagy a védő biztosíték kiolva-
dása után ismételten el kell végezni a napfénytető működés alap-
beállítási eljárását.
Az alábbiak szerint járjunk el:
❍nyomjuk meg a B gombot (63. ábra) a tető teljes bezáródá-
sáig. Engedjük el a gombot;
❍Legalább 10 másodpercig tartsuk folyamatosan nyomva a B
nyomógombot és/vagy addig, amíg nem észleljük az üveg-
panel előremozdulását és kattanását. Ekkor engedjük el
a gombot;
❍a művelet után 5 másodpercen belül nyomjuk be és tartsuk
benyomva a B nyomógombot: az üvegpanel egy teljes nyitá-
si és zárási ciklust végez. Csak a ciklus végén engedjük el
a gombot.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 94

ISMERKEDÉS
A GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI
ADATOK
TARTALOMJEGYZÉK
97
A HÁTSÓ AJTÓK ZÁRÁSA
SZÜKSÉGHELYZETBEN
A hátsó ajtók olyan biztonsági berendezéssel vannak ellátva, amely
az elektromos áramellátás üzemzavara esetén is lehetővé teszi az
ajtók zárását.
Ilyen esetben az ajtók zárása az alábbiak szerint történhet:
❍illesszük az indítókulcs tollát a B nyílásba (67. ábra);
❍fordítsuk el a kulcsot az óramutató járásával ellentétesen, majd
húzzuk ki a B nyílásból.
Az ajtók reteszelő gombjának ismételt összehangolásához (a le-
merült akkumulátor feltöltése után) az alábbiak szerint járjunk el:
❍nyomjuk meg a kulcsËgombját;
❍nyomjuk meg a műszerfalon az ajtók központi be-/kiretesze-
lő
≈gombját;
❍a kulcs zárbetétben elfordításával nyissuk ki az egyik elülső aj-
tózárat;
❍húzzuk meg az ajtó belső kilincsét.
Ha a hátsó ajtókon a gyermekbiztonsági zár és az
előzőekben bemutatott zár is be van kapcsolva,
a belső kilinccsel csak a gombok ismételt össze-
hangolása után lehet kinyitni az ajtót; ezért az ajtó nyitá-
sához a külső kilincset kell használni. Az ajtók központi
≈zárás/nyitás gombját a szükséghelyzetben működ-
tetett zár bekapcsolása nem hatástalanítja.
FIGYELMEZTETÉS Az ajtók központi nyitó/záró rendszerének alap-
beállítását az akkumulátor újracsatlakoztatása vagy biztosítékcsere
után az alábbiak szerint kell elvégezni:
❍csukjukbeazösszesajtót;
❍nyomjuk meg a kulcsÁgombját vagy a műszerfalon a köz-
ponti be-/kireteszelő
≈gombot;
❍nyomjuk meg a kulcsËgombját vagy a műszerfalon a köz-
ponti be-/kireteszelő
≈gombot.
001-130 Alfa Giulietta HU 5ed 29-07-2010 15:19 Pagina 97
