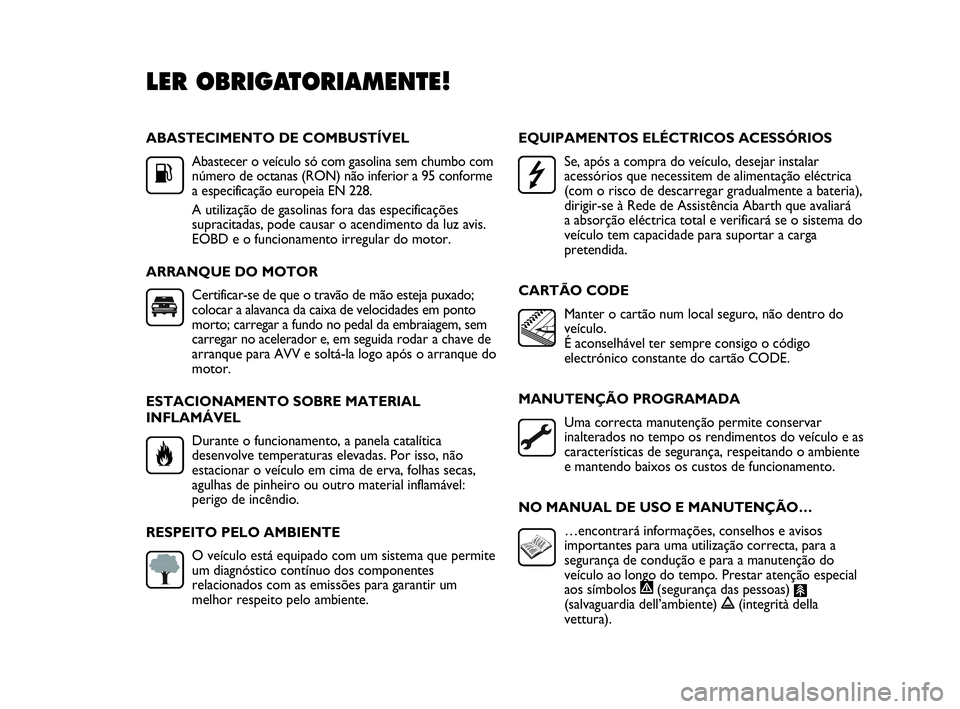

ABASTECIMENTO DE COMBUSTÍVEL
Abastecer o veículo só com gasolina sem chumbo com
número de octanas (RON) não inferior a 95 conforme
a especificação europeia EN 228.
A utilização de gasolinas fora das especificações
supracitadas, pode causar o acendimento da luz avis.
EOBD e o funcionamento irregular do motor.
ARRANQUE DO MOTOR
Certificar-se de que o travão de mão esteja puxado;
colocar a alavanca da caixa de velocidades em ponto
morto; carregar a fundo no pedal da embraiagem, sem
carregar no acelerador e, em seguida rodar a chave de
arranque para AVV e soltá-la logo após o arranque do
motor.
ESTACIONAMENTO SOBRE MATERIAL
INFLAMÁVEL
Durante o funcionamento, a panela catalítica
desenvolve temperaturas elevadas. Por isso, não
estacionar o veículo em cima de erva, folhas secas,
agulhas de pinheiro ou outro material inflamável:
perigo de incêndio.
RESPEITO PELO AMBIENTE
O veículo está equipado com um sistema que permite
um diagnóstico contínuo dos componentes
relacionados com as emissões para garantir um
melhor respeito pelo ambiente.EQUIPAMENTOS ELÉCTRICOS ACESSÓRIOS
Se, após a compra do veículo, desejar instalar
acessórios que necessitem de alimentação eléctrica
(com o risco de descarregar gradualmente a bateria),
dirigir-se à Rede de Assistência Abarth que avaliará
a absorção eléctrica total e verificará se o sistema do
veículo tem capacidade para suportar a carga
pretendida.
CARTÃO CODE
Manter o cartão num local seguro, não dentro do
veículo.
É aconselhável ter sempre consigo o código
electrónico constante do cartão CODE.
MANUTENÇÃO PROGRAMADA
Uma correcta manutenção permite conservar
inalterados no tempo os rendimentos do veículo e as
características de segurança, respeitando o ambiente
e mantendo baixos os custos de funcionamento.
NO MANUAL DE USO E MANUTENÇÃO…
…encontrará informações, conselhos e avisos
importantes para uma utilização correcta, para a
segurança de condução e para a manutenção do
veículo ao longo do tempo. Prestar atenção especial
aos símbolos
"(segurança das pessoas) #(salvaguardia dell’ambiente) !(integrità della
vettura).
LER OBRIGATORIAMENTE!
K


001-028 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:49 Pagina 2

TABELA RESUMIDA DOS FUSÍVEIS
Centralina no tablier porta-instrumentos fig. 157
UTILIZADORES FUSÍVEL AMPERE
Luz de médios direita
Luz de médios esquerda, corrector de focagem dos faróis
Alimentação INT/A para bobinas relés na centralina de fusíveis do motor
e bobinas relés na centralina body computer
Luz do plafonier, luz da bagageira, luz de iluminação da gaveta do tablier
Alimentação + bateria para tomada de diagnóstico EOBD, centralina
do climatizador automático, sirene de alarme, auto-rádio, centralina Blue&Me™
Alimentação INT para quadro de instrumentos, interruptor no pedal do travão
(contacto N.O.), luz do terceiro stop
Motores eléctricos de bloqueio/desbloqueio das portas, motores de activação
dead lock, motor de desbloqueio da tampa da bagageira
Electrobomba lava-vidro/lava-óculo posterior
Motor elevador de vidro na porta anterior lado condutor
Motor elevador de vidro na porta anterior lado passageiro
Alimentação INT para iluminação do painel de comandos, centralina de registo da
pressão dos pneus TPMS, movimentação dos espelhos eléctricos exteriores, centralina
do tecto eléctrico, tomada infotelemática my-port, espelho interior electrocrómico
Quadro de instrumentos
Alimentação INT para interruptor no pedal do travão (contacto NL), interruptor
no pedal da embraiagem, grupo aquecedor interno, centralina Blue&Me™, sistema
de pré-instalação do auto-rádio, centralina voltage stabilizer, luz de marcha-atrás
no pára-choques, sensor no servofreio, bobinas dos telerruptores na centralina
de fusíveis do motor
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EMEMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENSARRANQUE
E CONDUÇÃOSEGURANÇACONHECER
O VEÍCULO
174
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
151-182 GPUNTO EVO Abarth PT 2ed 26-04-2010 15:17 Pagina 174

262
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
– funções do display ................... 20
– menu de configuração ............18
Dispositivo de arranque ............... 11
– tranca-direcção ........................ 12
Dispositivo Dead Lock ................. 73
Dispositivos eléctricos/electrónicos
(avisos instalação) ...................... 106
DSS (Driving Sport Switch)
(sistema de controlo da dinâmica
do veículo) .................................... 96
Economia de combustível .......... 135
Elevador de vidros ......................... 74
Em emergência ......................... 151
Embraiagem
– características técnicas ........... 208
Emissões de CO
2.......................... 220
EOBD (sistema) ............................. 92
Equipamentos internos ................. 61
Escovas do limpa-pára-brisas/
limpa-óculo-posterior
– substituição ............................... 198
ESP (sistema) .................................. 88
Espelhos retrovisores ................... 35
– externos .................................... 36
– interno ....................................... 35– interno electrocrómico .......... 35
Estacionamento do veículo .......... 133
Etiqueta de identificação da tinta
da carroçaria ................................ 206
Faróis .............................................. 84
– corrector de focagem
dos faróis ................................... 84
– orientação do feixe
luminoso .................................... 84
– orientação dos faróis de
nevoeiro anteriores ................ 84
– regulação dos faróis
no estrangeiro .......................... 84
– substituição das lâmpadas ...... 162
Faróis de nevoeiro (luzes)
– função Cornering Lights ......... 51
– ligação ......................................... 58
– substituição das lâmpadas ...... 164
Faróis
– corrector de focagem
dos faróis ................................... 84
– orientação do feixe
luminoso .................................... 84
– orientação dos faróis de nevoeiro
anteriores .................................. 84– regulação dos faróis
no estrangeiro .......................... 84
– substituição das lâmpadas ...... 162
Farol de nevoeiro posterior (luz)
– substituição da lâmpada ......... 166
Fecho centralizado ........................ 71
Fiat CODE ...................................... 4
Filtro antipólen ............................... 192
Filtro do ar ...................................... 192
Fix&Go Automatic (kit de reparação
rápida dos pneus) ........................ 152
Fixações das barras porta-tudo .. 83
Fluidos e lubrificantes
– abastecimentos ......................... 216
– características ................217-218
Follow me home (dispositivo
desligação retardada
dos faróis) ................................. 50
Fusíveis ............................................. 169
– acesso aos fusíveis ................... 171
– generalidades ............................ 169
– localização dos fusíveis
(centralinas) ............171-172-173
– tabela de resumo dos
fusíveis ........................................ 174
259-268 GPUNTO EVO Abarth PT 2ed 27-04-2010 9:56 Pagina 262

Pré-instalação do sistema de nave-
gação portátil ............................... 105
Pré-instalação para montagem
de cadeira para crianças ............. 115
Pressão dos pneus ......................... 213
Prestações ....................................... 215
Pré-tensores dos cintos
de segurança ................................. 111
– limitadores de carga ................ 112
Protecção do meio ambiente ...... 108
Pulverizadores
– lava-pára-brisas/lava-óculo
posterior .................................... 199
Quadro de instrumentos ........... 13
Radiotransmissores e telemóveis
(avisos) ......................................... 106
Reboque do veículo ...................... 179
Recirculação do ar .....................43-46
Regulador de velocidade constante
(Cruise Control) ......................... 54
Rodas e pneus ................................ 195
– alinhamento das rodas ............ 210
– jantes e pneus ........................... 210
– leitura correcta da jante ......... 212
– leitura correcta do pneu ........ 210– pneus Rim Protector .............. 212
– pressão de enchimento
dos pneus .................................. 213
– tipos de pneus e jantes
das rodas ................................... 213
Segurança................................... 109
Símbolos .......................................... 4
Sinais de luzes (máximos) ............ 50
Sistema «e-GSI»
(Gear Shift Indicator) ................. 103
Sistema ABS .................................... 85
– Brake Assist .............................. 87
Sistema ASR .................................... 90
Sistema Brake Assist ..................... 87
Sistema de aquecimento
e ventilação ................................... 37
Sistema de controlo da dinâmica
do veículo «Manettino Abarth»
(DSS – Driving Sport Switch) ... 96
Sistema de Controlo das Pressões
dos Pneus T.P.M.S. ...................... 93
Sistema de corte de
combustível .................................. 60
Sistema de navegação portátil
(pré-instalação) ............................ 105
Sistema EOBD ................................ 92Sistema ESP ..................................... 88
Sistema Fiat CODE ....................... 4
Sistema Hill holder ........................ 89
Sistema MSR ................................... 91
Sistema SBR .................................... 111
Sistema Start&Stop ........................ 99
Sistema TTC ................................... 91
Start&Stop ....................................... 99
Suspensões
(características técnicas) ............ 209
T.P.M.S. (Sistema de Controlo
das Pressões dos Pneus) ........... 93
Tampa da bagageira
– abertura da tampa da
bagageira .................................... 76
– abertura de emergência
da tampa da bagageira ............. 77
– fecho da tampa da bagageira . 77
Tampão do depósito
de combustível ............................. 107
Taquímetro ..................................... 14
Tecto de abrir (Sky-dome) ..........68
– manobra de emergência ......... 70
266
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
