2010 Abarth Punto Evo display

WEGWIJS IN UW AUTO
DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de lampjes kunnen per uitvoering
verschillen.
F0U001Abfig. 1
1.Verstelbare luchtroosters zijkant –2.Vaste luchtroosters zijkant –3.Linker hendel: bediening buitenverlichting –
4.Instrumentenpaneel –5.Rechter hendel: bediening ruitenwissers voor/achter, tripcomputer –6.Bedieningsknoppen
op het dashboard – 7. Montagevoorbereiding voor draagbaar navigatiesysteem (voor bepaalde uitvoeringen/markten) –
8.Verstelbare luchtroosters midden –9.Vast luchtrooster boven –10.Frontairbag passagierszijde –11.Dashboardkastje –
12.Gidsverlichting –13.Autoradio (voor bepaalde uitvoeringen/markten) –14.Bedieningsknoppen verwarming/
ventilatie/airconditioning –
15.Start-/contactslot –16.Frontairbag bestuurderszijde –17. Hendel stuurwielverstelling
–
18.Schakelaarpaneel: koplampverstelling/instelbaar multifunctioneel display.
3
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-028 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:11 Pagina 3

INSTRUMENTENPANEEL
A Snelheidsmeter
B Brandstofmeter met
waarschuwingslampje
brandstofreserve
C Koelvloeistoftemperatuurmeter
met waarschuwingslampje voor
te hoge koelvloeistoftemperatuur
D Toerenteller
E Instelbaar multifunctioneel display
F0U011Abfig. 10
13
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-028 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:12 Pagina 13

15
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U015Abfig. 13F0U016Abfig. 14
C Lage koelvloeistoftemperatuur.
H Hoge koelvloeistoftemperatuur.
Als het waarschuwingslampje B gaat branden (op enkele
uitvoeringen verschijnt ook een melding op het
instelbare multifunctionele display), dan is de
koelvloeistoftemperatuur te hoog; zet in dat geval de
motor uit en wendt u tot het Abarth Servicenetwerk. Zie de paragraaf „Tanken”.
BELANGRIJK Als de wijzernaald op de indicatie E staat
en het waarschuwingslampje A knippert, dan is er een
storing in het systeem. Wendt u in dat geval tot het
Abarth Servicenetwerk om het systeem te laten
controleren.
KOELVLOEISTOFTEMPERATUURMETER
fig. 14
De wijzer geeft de temperatuur aan van de
motorkoelvloeistof, zodra de koelvloeistoftemperatuur
hoger wordt dan ongeveer 50 °C.
Bij normaal gebruik van de auto kan de wijzernaald op
verschillende posities in het bereik staan, afhankelijk van
de gebruiksomstandigheden van de auto.
Als de wijzernaald in het rode gebied
komt, zet dan onmiddellijk de motor uit
en wendt u tot het Abarth Servicenetwerk.
001-028 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:12 Pagina 15

16
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
fig. 15F0U2050gAb
INSTELBAAR MULTIFUNCTIONEEL
DISPLAY
De auto is uitgerust met een instelbaar multifunctioneel
display dat tijdens de rit nuttige informatie levert aan de
bestuurder op basis van de instelling voor de gewenste
gegevens.BEGINSCHERM fig. 15
Op het beginscherm kan het volgende worden
weergegeven:
A Tijd
B Datum
D Kilometerteller (weergave kilometer-/mijltotaalteller)
E Informatie over de status van de auto (geopende
portieren, kans op gladheid enz.)
F Stand koplampverstelling (alleen als het dimlicht is
ingeschakeld)
G Buitentemperatuur
Als u de contactsleutel in stand MAR draait, wordt op
het beginscherm van het display de datum fig. 15 of de
turbodruk fig. 16 weergegeven, afhankelijk van de
instelling in de menuoptie „Eerste pagina” („Datum” of
„Info motor”).
fig. 16F0U196Ab
001-028 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:12 Pagina 16

17
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BEDIENINGSKNOPPEN INSTELBAAR
MULTIFUNCTIONEEL DISPLAY fig. 17
+Om het scherm en de keuzemogelijkheden naar
boven te doorlopen of de weergegeven waarde te
verhogen.
MENUKort indrukken voor toegang tot menu en/of
ESCnaar het volgende scherm te gaan of de keuze
te bevestigen.
Even ingedrukt houden om terug te keren naar
het beginscherm.
−Om het scherm en de keuzemogelijkheden naar
beneden te doorlopen of de weergegeven waarde te
verlagen.
Opmerking Bij de knoppen +en −hangt de werking van
het volgende af: Lichtsterkte interieur regelen
– als het beginscherm wordt weergegeven, dan kunt
u hiermee de lichtsterkte van het instrumentenpaneel,
van de autoradio en van de automatische klimaatregeling
regelen.
Setup-menu
– binnen het menu kunt u het menu naar boven of
beneden doorlopen;
– tijdens het instellen kunt u de waarde verhogen of
verlagen.
F0U017Abfig. 17
001-028 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:12 Pagina 17

20
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

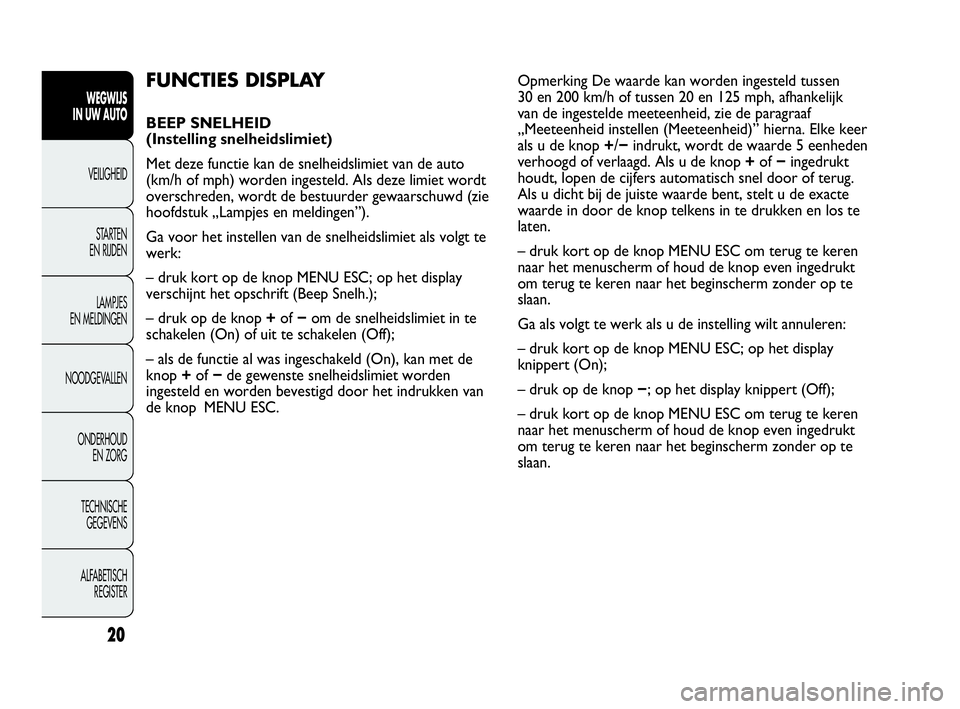

FUNCTIES DISPLAY
BEEP SNELHEID
(Instelling snelheidslimiet)
Met deze functie kan de snelheidslimiet van de auto
(km/h of mph) worden ingesteld. Als deze limiet wordt
overschreden, wordt de bestuurder gewaarschuwd (zie
hoofdstuk „Lampjes en meldingen”).
Ga voor het instellen van de snelheidslimiet als volgt te
werk:
– druk kort op de knop MENU ESC; op het display
verschijnt het opschrift (Beep Snelh.);
– druk op de knop +of −om de snelheidslimiet in te
schakelen (On) of uit te schakelen (Off);
– als de functie al was ingeschakeld (On), kan met de
knop +of −de gewenste snelheidslimiet worden
ingesteld en worden bevestigd door het indrukken van
de knop MENU ESC.Opmerking De waarde kan worden ingesteld tussen
30 en 200 km/h of tussen 20 en 125 mph, afhankelijk
van de ingestelde meeteenheid, zie de paragraaf
„Meeteenheid instellen (Meeteenheid)” hierna. Elke keer
als u de knop +/−indrukt, wordt de waarde 5 eenheden
verhoogd of verlaagd. Als u de knop +of −ingedrukt
houdt, lopen de cijfers automatisch snel door of terug.
Als u dicht bij de juiste waarde bent, stelt u de exacte
waarde in door de knop telkens in te drukken en los te
laten.
– druk kort op de knop MENU ESC om terug te keren
naar het menuscherm of houd de knop even ingedrukt
om terug te keren naar het beginscherm zonder op te
slaan.
Ga als volgt te werk als u de instelling wilt annuleren:
– druk kort op de knop MENU ESC; op het display
knippert (On);
– druk op de knop −; op het display knippert (Off);
– druk kort op de knop MENU ESC om terug te keren
naar het menuscherm of houd de knop even ingedrukt
om terug te keren naar het beginscherm zonder op te
slaan.
001-028 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:12 Pagina 20

21
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
– druk kort op de knop MENU ESC om terug te keren
naar het menuscherm of houd de knop even ingedrukt
om terug te keren naar het beginscherm zonder op te
slaan.
INSCHAKELEN/GEGEVENS TRIP B
(Trip B)
Met deze functie kan de weergave van Trip B (dagteller)
worden ingeschakeld (On) of uitgeschakeld (Off).
Zie voor meer informatie de paragraaf „Tripcomputer”.
Ga voor het in-/uitschakelen als volgt te werk:
– druk kort op de knop MENU ESC; op het display
knippert (On) of (Off), afhankelijk van de instelling;
– druk op de knop +of −om de keuze uit te voeren;
– druk kort op de knop MENU ESC om terug te keren
naar het menuscherm of houd de knop even ingedrukt
om terug te keren naar het beginscherm zonder op te
slaan. CORNERING LIGHTS
(inschakelen/uitschakelen „Cornering lights
– Mistlampen voor met functie Cornering
lights”)
Met deze functie kunnen de „Cornering lights” worden
in- of uitgeschakeld. Ga als volgt te werk om de lichten
in of uit (ON/OFF) te schakelen:
– druk kort op de knop MENU ESC; op het display
knippert On of Off, afhankelijk van de instelling;
– druk op de knop +of −om de keuze uit te voeren;
– druk kort op de knop MENU ESC om terug te keren
naar het menuscherm of houd de knop even ingedrukt
om terug te keren naar het beginscherm zonder op te
slaan.
REGENSENSOR
(Gevoeligheid regensensor instellen)
(voor bepaalde uitvoeringen/markten)
Met deze functie kan de gevoeligheid van de
regensensor worden ingesteld op 4 niveaus.
Ga voor het instellen van het niveau als volgt te werk:
– druk kort op de knop MENU ESC; op het display
knippert het „niveau” van de ingestelde gevoeligheid;
– druk op de knop +of −om de instelling uit te voeren;
001-028 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:12 Pagina 21

22
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
TIJD INSTELLEN
(Klok instellen)
Met deze functie kan het klokje worden ingesteld m.b.v.
twee submenu’s: „Tijd” en „Formaat”.
Ga voor het instellen als volgt te werk:
– druk kort op de knop MENU ESC; op het display
verschijnen de twee submenu’s „Tijd” en „Formaat”;
– druk op de knop +of −om tussen de submenu’s te
navigeren;
– druk na het selecteren van het submenu dat u wilt
wijzigen, kort op de knop MENU ESC;
–als het submenu „Tijd” is gekozen: druk kort op de knop
MENU ESC; op het display knipperen de „uren”;
– druk op de knop +of −om de instelling uit te voeren;– druk kort op de knop MENU ESC; op het display
knipperen de „minuten”;
– druk op de knop +of −om de instelling uit te voeren;
–als het submenu „Formaat” is gekozen: druk kort op de
knop MENU ESC; op het display knippert de
tijdsaanduiding;
– druk op de knop +of −voor weergave van de tijd in
„24h” of „12h”.
Druk na het uitvoeren van de instelling kort op de knop
MENU ESC om terug te keren naar het scherm van het
submenu of houd de knop even ingedrukt om terug te
keren naar het scherm van het hoofdmenu zonder op te
slaan.
– houd nogmaals de knop MENU ESC even ingedrukt
om terug te keren naar het beginscherm of het
hoofdmenu, afhankelijk van waar u zich in het menu
bevindt.
001-028 GPUNTO EVO Abarth NL 1ed 6-05-2010 10:12 Pagina 22
