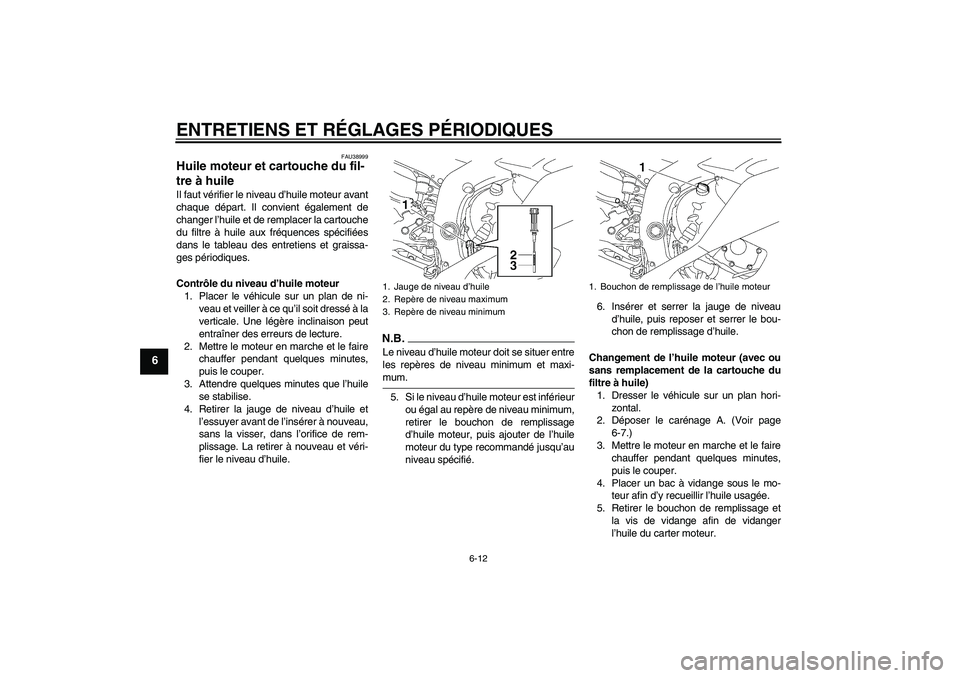

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
FAU38999
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à la
verticale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise.
4. Retirer la jauge de niveau d’huile et
l’essuyer avant de l’insérer à nouveau,
sans la visser, dans l’orifice de rem-
plissage. La retirer à nouveau et véri-
fier le niveau d’huile.
N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.
5. Si le niveau d’huile moteur est inférieur
ou égal au repère de niveau minimum,
retirer le bouchon de remplissage
d’huile moteur, puis ajouter de l’huile
moteur du type recommandé jusqu’au
niveau spécifié.6. Insérer et serrer la jauge de niveau
d’huile, puis reposer et serrer le bou-
chon de remplissage d’huile.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Dresser le véhicule sur un plan hori-
zontal.
2. Déposer le carénage A. (Voir page
6-7.)
3. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
4. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
5. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.1. Jauge de niveau d’huile
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Bouchon de remplissage de l’huile moteur
U13SF1F0.book Page 12 Friday, July 4, 2008 9:23 AM
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
6. Déplacer le collier à pince de durite
dans la direction illustrée, puis débran-
cher la durite du radiateur afin de vi-
danger ce dernier.
7. Déposer le vase d’expansion après
avoir retiré ses vis.
8. Retirer le bouchon du vase d’expan-
sion, puis retourner le vase d’expan-
sion afin de le vider.9. Une fois tout le liquide de refroidisse-
ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
10. Remettre le vase d’expansion en
place et le fixer à l’aide de ses vis.
11. Brancher la durite du radiateur, puis
repousser le collier à pince de durite à
sa place.
12. Remettre la vis de vidange du liquide
de refroidissement en place, puis la
serrer au couple spécifié.
N.B.Contrôler l’état de la rondelle et la rempla-cer si elle est abîmée.13. Verser du liquide de refroidissement
du type recommandé jusqu’au repère
de niveau maximum du vase d’expan-
sion, puis remettre le bouchon en
place.
14. Remplir entièrement le radiateur de li-
quide de refroidissement du type re-
commandé.
1. Vis de vidange du liquide de refroidissement
2. Collier de durite
3. Durite du radiateur
1. Bouchon du vase d’expansion
2. Vase d’expansion
3. Vis
Couple de serrage :
Vis de vidange du liquide de
refroidissement :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proportion d’antigel et d’eau :
1:1
Antigel recommandé:
Antigel de haute qualité, composé
d’éthylène glycol et contenant des in-
hibiteurs de corrosion pour les mo-
teurs en aluminium
Quantité de liquide de
refroidissement :
Capacité du radiateur (intégralité du
circuit) :
2.30 L (2.43 US qt, 2.02 Imp.qt)
Capacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
