MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-35
6
3. Retire o prendedor do fio do sensor de
velocidade, retirando a respectiva ca-
vilha.
4. Retire o prendedor do tubo do travão,
retirando a respectiva cavilha.
5. Retire a pinça do travão, retirando as
respectivas cavilhas.6. Puxe o eixo da roda para fora, retire o
sensor de velocidade puxando-o para
fora e, depois, retire a roda.
PRECAUÇÃO:
PCA11050
Não accione o travão depois de retirar as
pinças do travão, caso contrário as pas-tilhas do travão serão forçadas a fechar.
PAUM2430
Instalação da roda da frente
1. Levante a roda entre as pernas da for-
quilha.
2. Instale o sensor de velocidade no
cubo da roda.NOTA:Certifique-se de que os prolongamentos do
rotor do sensor de velocidade se encontram
alinhados com as ranhuras do cubo de roda
e de que a fenda no sensor de velocidade
encaixa sobre o retentor na perna da forqui-lha.
3. Introduza o eixo da roda.
4. Desça a roda da frente de modo a que
fique apoiada no chão.
5. Exerça força no sentido descendente
sobre o guiador várias vezes para ve-
rificar se a forquilha está a funcionar
devidamente.
6. Instale a pinça do travão, colocando
as respectivas cavilhas.
1. Suporte do fio do sensor de velocidade
1. Prendedor do tubo do travão
2. Cavilha da pinça do travão
3. Pinça do travão
4. Cavilha do eixo
1. Módulo de engrenagens do velocímetro
U5D7P0P0.book Page 35 Tuesday, December 18, 2007 9:14 AM

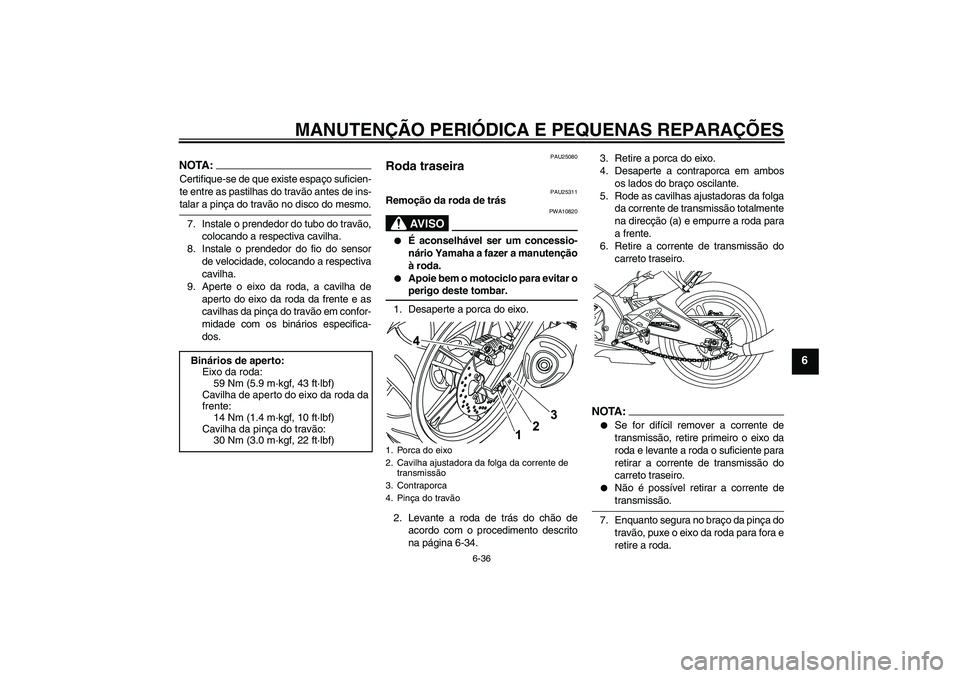

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-36
6
NOTA:Certifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de ins-talar a pinça do travão no disco do mesmo.
7. Instale o prendedor do tubo do travão,
colocando a respectiva cavilha.
8. Instale o prendedor do fio do sensor
de velocidade, colocando a respectiva
cavilha.
9. Aperte o eixo da roda, a cavilha de
aperto do eixo da roda da frente e as
cavilhas da pinça do travão em confor-
midade com os binários especifica-
dos.
PAU25080
Roda traseira
PAU25311
Remoção da roda de trás
AV I S O
PWA10820
É aconselhável ser um concessio-
nário Yamaha a fazer a manutenção
à roda.
Apoie bem o motociclo para evitar operigo deste tombar.
1. Desaperte a porca do eixo.
2. Levante a roda de trás do chão de
acordo com o procedimento descrito
na página 6-34.3. Retire a porca do eixo.
4. Desaperte a contraporca em ambos
os lados do braço oscilante.
5. Rode as cavilhas ajustadoras da folga
da corrente de transmissão totalmente
na direcção (a) e empurre a roda para
a frente.
6. Retire a corrente de transmissão do
carreto traseiro.
NOTA:
Se for difícil remover a corrente de
transmissão, retire primeiro o eixo da
roda e levante a roda o suficiente para
retirar a corrente de transmissão do
carreto traseiro.
Não é possível retirar a corrente detransmissão.
7. Enquanto segura no braço da pinça do
travão, puxe o eixo da roda para fora e
retire a roda. Binários de aperto:
Eixo da roda:
59 Nm (5.9 m·kgf, 43 ft·lbf)
Cavilha de aperto do eixo da roda da
frente:
14 Nm (1.4 m·kgf, 10 ft·lbf)
Cavilha da pinça do travão:
30 Nm (3.0 m·kgf, 22 ft·lbf)
1. Porca do eixo
2. Cavilha ajustadora da folga da corrente de
transmissão
3. Contraporca
4. Pinça do travão
