FBU25720
Diagnostic de pannes
Bien que les VTT Yamaha soient soumis à une
inspection rigoureuse en sortie d’usine, une panne
peut malgré tout survenir. Toute défaillance des
systèmes d’alimentation, de compression ou d’al-
lumage, par exemple, peut entraîner des problè-
mes de démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-après per-
met d’effectuer rapidement et en toute facilité le
contrôle de ces pièces maîtresses. Si une répara-
tion quelconque est requise, confier le VTT à un
concessionnaire Yamaha, car ses techniciens
qualifiés disposent des connaissances, du savoir-
faire et des outils nécessaires à un entretien adé-
quat.
Utiliser exclusivement des pièces de rechange
d’origine Yamaha. En effet, les pièces d’autres
marques peuvent sembler identiques, mais elles
sont souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreuses.
AVERTISSEMENT
FWB02280
Ne pas fumer lors du contrôle du système d’ali-
mentation. Le carburant pourrait s’enflammer
ou exploser et causer des blessures graves oudes dégâts matériels importants. S’assurer
qu’il n’y a ni flammes nues ni étincelles à proxi-
mité du véhicule, y compris veilleuses de
chauffe-eau ou de chaudières.
10-1
1
2
3
4
5
6
7
8
910
11
FBU25960

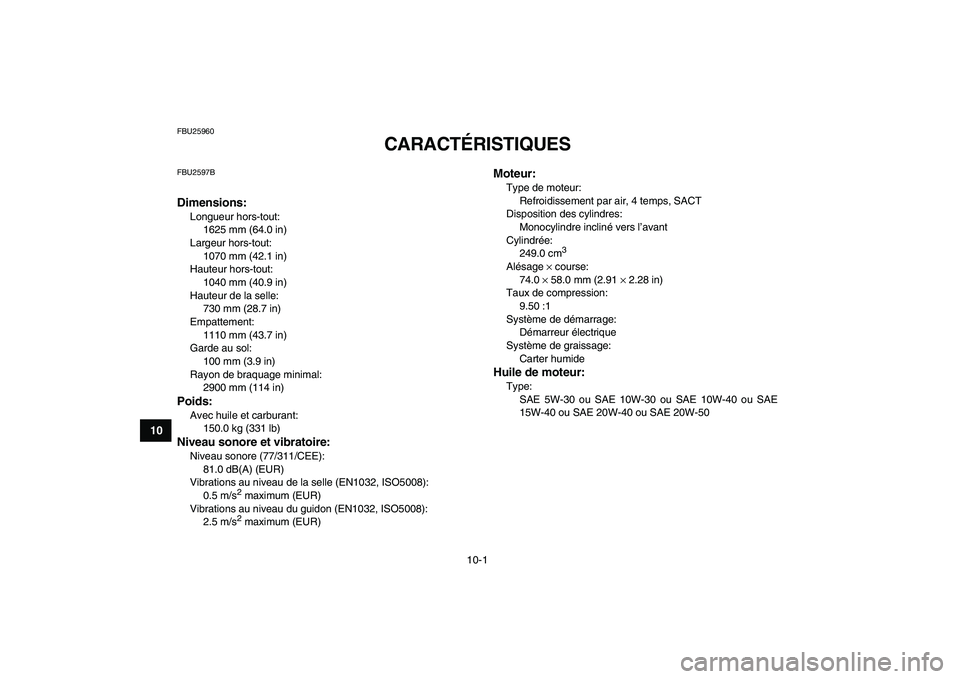

CARACTÉRISTIQUES
FBU2597B
Dimensions:
Longueur hors-tout:
1625 mm (64.0 in)
Largeur hors-tout:
1070 mm (42.1 in)
Hauteur hors-tout:
1040 mm (40.9 in)
Hauteur de la selle:
730 mm (28.7 in)
Empattement:
1110 mm (43.7 in)
Garde au sol:
100 mm (3.9 in)
Rayon de braquage minimal:
2900 mm (114 in)
Poids:
Avec huile et carburant:
150.0 kg (331 lb)
Niveau sonore et vibratoire:
Niveau sonore (77/311/CEE):
81.0 dB(A) (EUR)
Vibrations au niveau de la selle (EN1032, ISO5008):
0.5 m/s
2
maximum (EUR)
Vibrations au niveau du guidon (EN1032, ISO5008):
2.5 m/s
2
maximum (EUR)
Moteur:
Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
249.0 cm
3
Alésage
×
course:
74.0
×
58.0 mm (2.91
×
2.28 in)
Taux de compression:
9.50 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile de moteur:
Type:
SAE 5W-30 ou SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
