2009 YAMAHA XVS1300A Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3

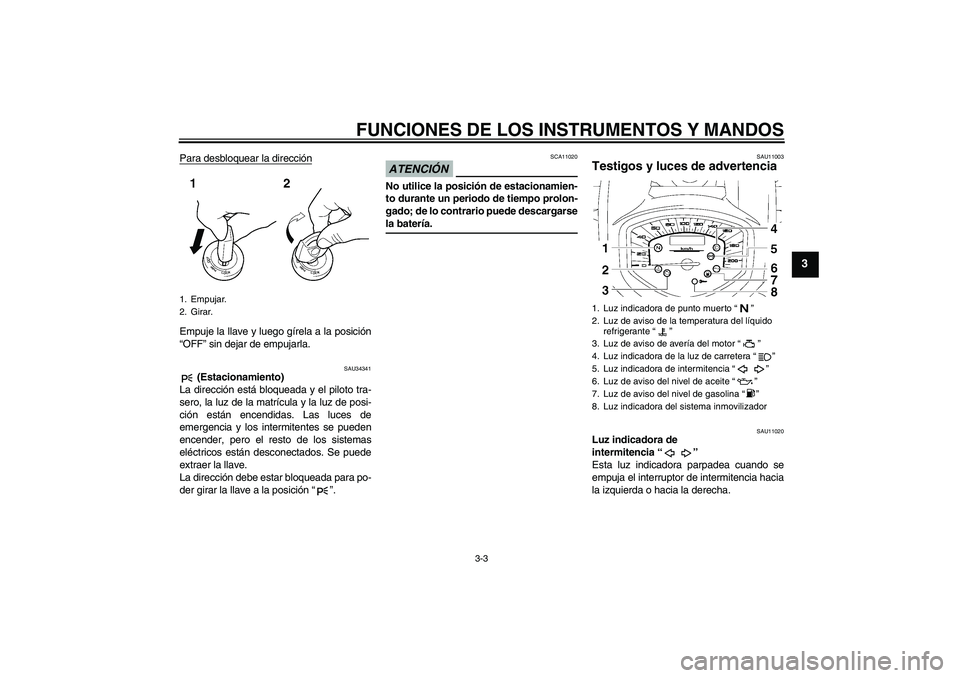

Para desbloquear la direcciónEmpuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
SAU34341
(Estacionamiento)
La dirección está bloqueada y el piloto tra-
sero, la luz de la matrícula y la luz de posi-
ción están encendidas. Las luces de
emergencia y los intermitentes se pueden
encender, pero el resto de los sistemas
eléctricos están desconectados. Se puede
extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición“”.
ATENCIÓN
SCA11020
No utilice la posición de estacionamien-
to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarsela batería.
SAU11003
Testigos y luces de advertencia
SAU11020
Luz indicadora de
intermitencia“”
Esta luz indicadora parpadea cuando se
empuja el interruptor de intermitencia hacia
la izquierda o hacia la derecha.
1. Empujar.
2. Girar.
1. Luz indicadora de punto muerto“”
2. Luz de aviso de la temperatura del líquido
refrigerante“”
3. Luz de aviso de avería del motor“”
4. Luz indicadora de la luz de carretera“”
5. Luz indicadora de intermitencia“”
6. Luz de aviso del nivel de aceite“”
7. Luz de aviso del nivel de gasolina“”
8. Luz indicadora del sistema inmovilizador
U11CS2S0.book Page 3 Friday, August 29, 2008 9:17 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU11060

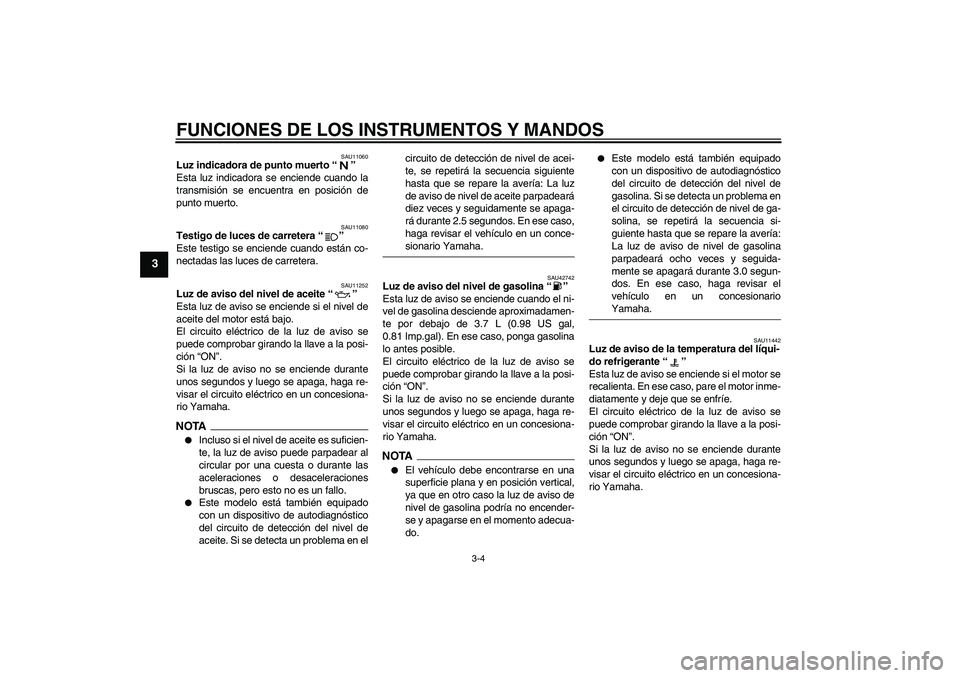

Luz indicadora de punto muerto“”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11252
Luz de aviso del nivel de aceite“”
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.NOTA

Incluso si el nivel de aceite es suficien-
te, la luz de aviso puede parpadear al
circular por una cuesta o durante las
aceleraciones o desaceleraciones
bruscas, pero esto no es un fallo.


Este modelo está también equipado
con un dispositivo de autodiagnóstico
del circuito de detección del nivel de
aceite. Si se detecta un problema en elcircuito de detección de nivel de acei-
te, se repetirá la secuencia siguiente
hasta que se repare la avería: La luz
de aviso de nivel de aceite parpadeará
diez veces y seguidamente se apaga-
rá durante 2.5 segundos. En ese caso,
haga revisar el vehículo en un conce-
sionario Yamaha.
SAU42742
Luz de aviso del nivel de gasolina“”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximadamen-
te por debajo de 3.7 L (0.98 US gal,
0.81 Imp.gal). En ese caso, ponga gasolina
lo antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.NOTA

El vehículo debe encontrarse en una
superficie plana y en posición vertical,
ya que en otro caso la luz de aviso de
nivel de gasolina podría no encender-
se y apagarse en el momento adecua-
do.


Este modelo está también equipado
con un dispositivo de autodiagnóstico
del circuito de detección del nivel de
gasolina. Si se detecta un problema en
el circuito de detección de nivel de ga-
solina, se repetirá la secuencia si-
guiente hasta que se repare la avería:
La luz de aviso de nivel de gasolina
parpadeará ocho veces y seguida-
mente se apagará durante 3.0 segun-
dos. En ese caso, haga revisar el
vehículo en un concesionarioYamaha.
SAU11442
Luz de aviso de la temperatura del líqui-
do refrigerante“”
Esta luz de aviso se enciende si el motor se
recalienta. En ese caso, pare el motor inme-
diatamente y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
U11CS2S0.book Page 4 Friday, August 29, 2008 9:17 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
ATENCIÓN
SCA10021
No mantenga en marcha el motor si serecalienta.NOTA

En los vehículos equipados con venti-
lador del radiador, este se activa o
desactiva automáticamente en función
de la temperatura del líquido refrige-
rante en el radiador.


Si el motor se recalienta, consulte las
instrucciones adicionales de la página6-35.
SAU42772
Luz de aviso de avería del motor“”
Esta luz de aviso se enciende cuando se
detecta un problema en el circuito eléctrico
de control del motor. En ese caso, haga re-
visar el sistema de autodiagnóstico en un
concesionario Yamaha. (Véase en la pági-
na 3-7 una explicación del dispositivo de
autodiagnóstico).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. Si la luz de aviso no se enciende
durante unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
SAU38621
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. (Véase en la página 3-7
una explicación del dispositivo de autodiag-
nóstico).
SAU42904
Indicador multifunción
ADVERTENCIA
SWA12422
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del indicador multifun-
ción. La manipulación del visor
multifunción durante la marcha puede
distraer al conductor y ocasionar un ac-cidente.
El indicador multifunción está provisto de
los elementos siguientes:

un velocímetro (que indica la veloci-
dad de desplazamiento)


un cuentakilómetros (que indica la dis-
tancia total recorrida)
1. Velocímetro
2. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina/reloj
U11CS2S0.book Page 5 Friday, August 29, 2008 9:17 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3

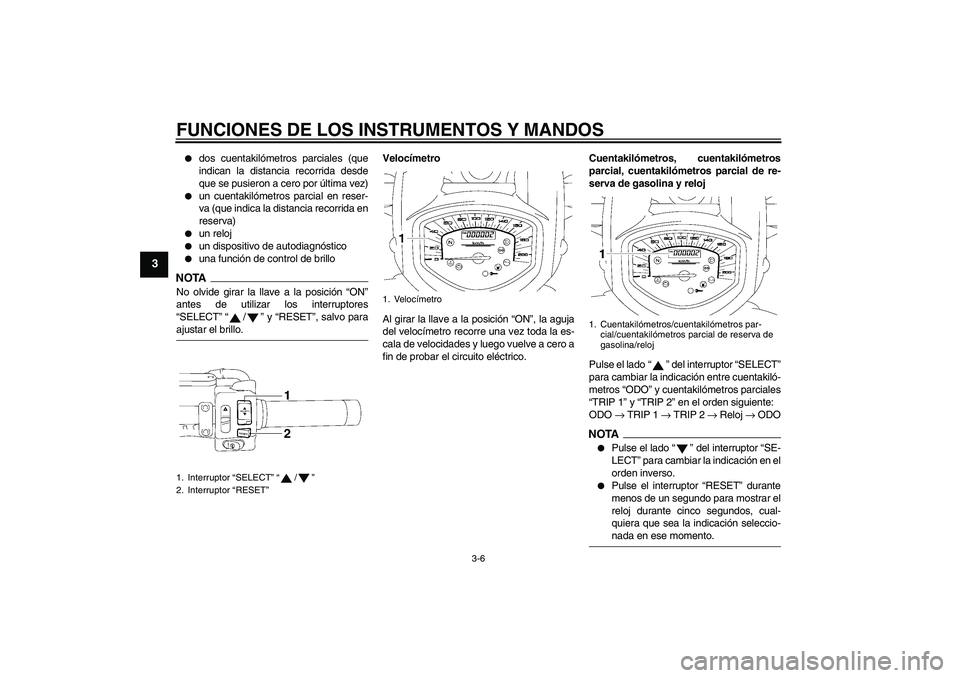

dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida en
reserva)


un reloj


un dispositivo de autodiagnóstico


una función de control de brillo
NOTANo olvide girar la llave a la posición “ON”
antes de utilizar los interruptores
“SELECT”“/” y “RESET”, salvo paraajustar el brillo.Velocímetro
Al girar la llave a la posición “ON”, la aguja
del velocímetro recorre una vez toda la es-
cala de velocidades y luego vuelve a cero a
fin de probar el circuito eléctrico.Cuentakilómetros, cuentakilómetros
parcial, cuentakilómetros parcial de re-
serva de gasolina y reloj
Pulse el lado“” del interruptor “SELECT”
para cambiar la indicación entre cuentakiló-
metros “ODO” y cuentakilómetros parciales
“TRIP 1” y “TRIP 2” en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → Reloj → ODO
NOTA

Pulse el lado“” del interruptor “SE-
LECT” para cambiar la indicación en el
orden inverso.


Pulse el interruptor “RESET” durante
menos de un segundo para mostrar el
reloj durante cinco segundos, cual-
quiera que sea la indicación seleccio-nada en ese momento.
1. Interruptor “SELECT”“/”
2. Interruptor “RESET”
1. Velocímetro
1. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina/reloj
U11CS2S0.book Page 6 Friday, August 29, 2008 9:17 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3

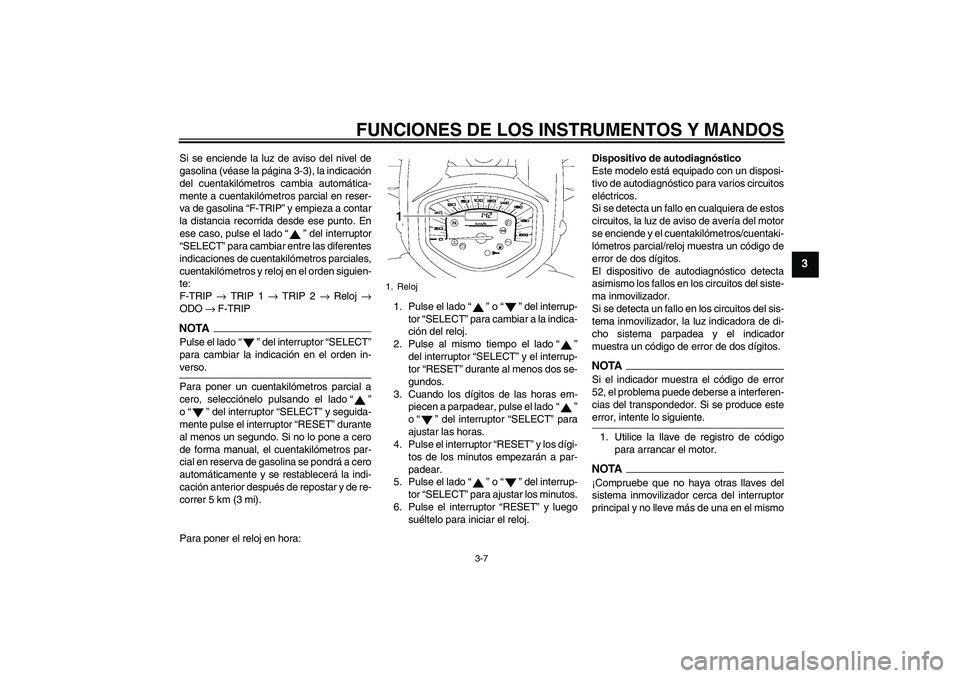

Si se enciende la luz de aviso del nivel de
gasolina (véase la página 3-3), la indicación
del cuentakilómetros cambia automática-
mente a cuentakilómetros parcial en reser-
va de gasolina “F-TRIP” y empieza a contar
la distancia recorrida desde ese punto. En
ese caso, pulse el lado“” del interruptor
“SELECT” para cambiar entre las diferentes
indicaciones de cuentakilómetros parciales,
cuentakilómetros y reloj en el orden siguien-
te:
F-TRIP → TRIP 1 → TRIP 2 → Reloj →
ODO → F-TRIPNOTAPulse el lado“” del interruptor “SELECT”
para cambiar la indicación en el orden in-verso.
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el lado“”
o“” del interruptor “SELECT” y seguida-
mente pulse el interruptor “RESET” durante
al menos un segundo. Si no lo pone a cero
de forma manual, el cuentakilómetros par-
cial en reserva de gasolina se pondrá a cero
automáticamente y se restablecerá la indi-
cación anterior después de repostar y de re-
correr 5 km (3 mi).
Para poner el reloj en hora:1. Pulse el lado“” o“” del interrup-
tor “SELECT” para cambiar a la indica-
ción del reloj.
2. Pulse al mismo tiempo el lado“”
del interruptor “SELECT” y el interrup-
tor “RESET” durante al menos dos se-
gundos.
3. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el lado“”
o“” del interruptor “SELECT” para
ajustar las horas.
4. Pulse el interruptor “RESET” y los dígi-
tos de los minutos empezarán a par-
padear.
5. Pulse el lado“” o“” del interrup-
tor “SELECT” para ajustar los minutos.
6. Pulse el interruptor “RESET” y luego
suéltelo para iniciar el reloj.Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si se detecta un fallo en cualquiera de estos
circuitos, la luz de aviso de avería del motor
se enciende y el cuentakilómetros/cuentaki-
lómetros parcial/reloj muestra un código de
error de dos dígitos.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del siste-
ma inmovilizador.
Si se detecta un fallo en los circuitos del sis-
tema inmovilizador, la luz indicadora de di-
cho sistema parpadea y el indicador
muestra un código de error de dos dígitos.
NOTASi el indicador muestra el código de error
52, el problema puede deberse a interferen-
cias del transpondedor. Si se produce esteerror, intente lo siguiente.
1. Utilice la llave de registro de código
para arrancar el motor.NOTA¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
1. Reloj
U11CS2S0.book Page 7 Friday, August 29, 2008 9:17 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3

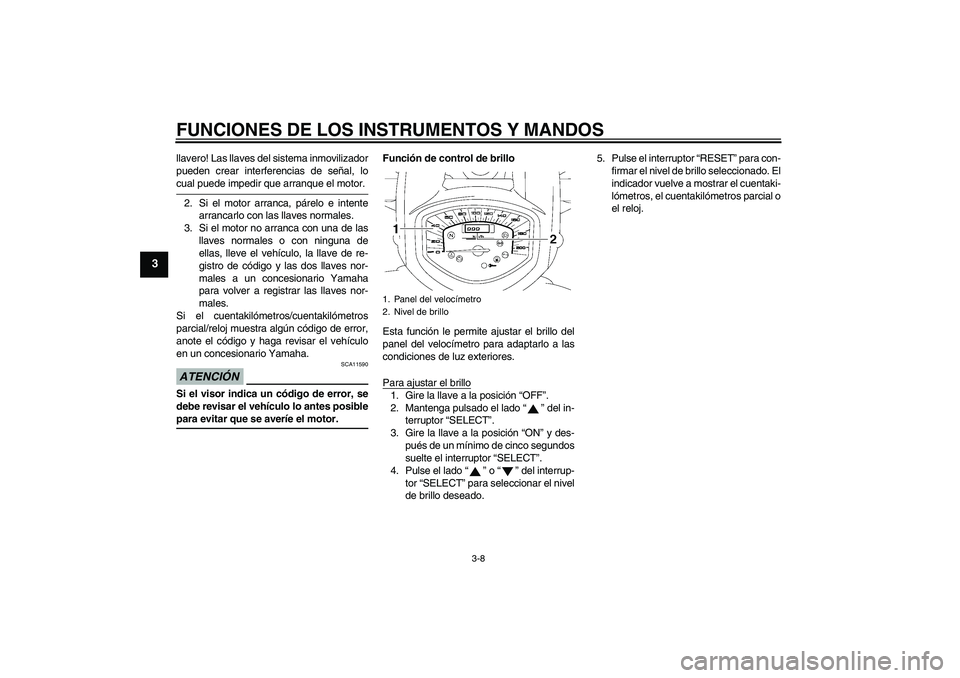

llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, locual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
Si el cuentakilómetros/cuentakilómetros
parcial/reloj muestra algún código de error,
anote el código y haga revisar el vehículo
en un concesionario Yamaha.ATENCIÓN
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posiblepara evitar que se averíe el motor.Función de control de brillo
Esta función le permite ajustar el brillo del
panel del velocímetro para adaptarlo a las
condiciones de luz exteriores.
Para ajustar el brillo
1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el lado“” del in-
terruptor “SELECT”.
3. Gire la llave a la posición “ON” y des-
pués de un mínimo de cinco segundos
suelte el interruptor “SELECT”.
4. Pulse el lado“” o“” del interrup-
tor “SELECT” para seleccionar el nivel
de brillo deseado.5. Pulse el interruptor “RESET” para con-
firmar el nivel de brillo seleccionado. El
indicador vuelve a mostrar el cuentaki-
lómetros, el cuentakilómetros parcial o
el reloj.1. Panel del velocímetro
2. Nivel de brillo
U11CS2S0.book Page 8 Friday, August 29, 2008 9:17 AM

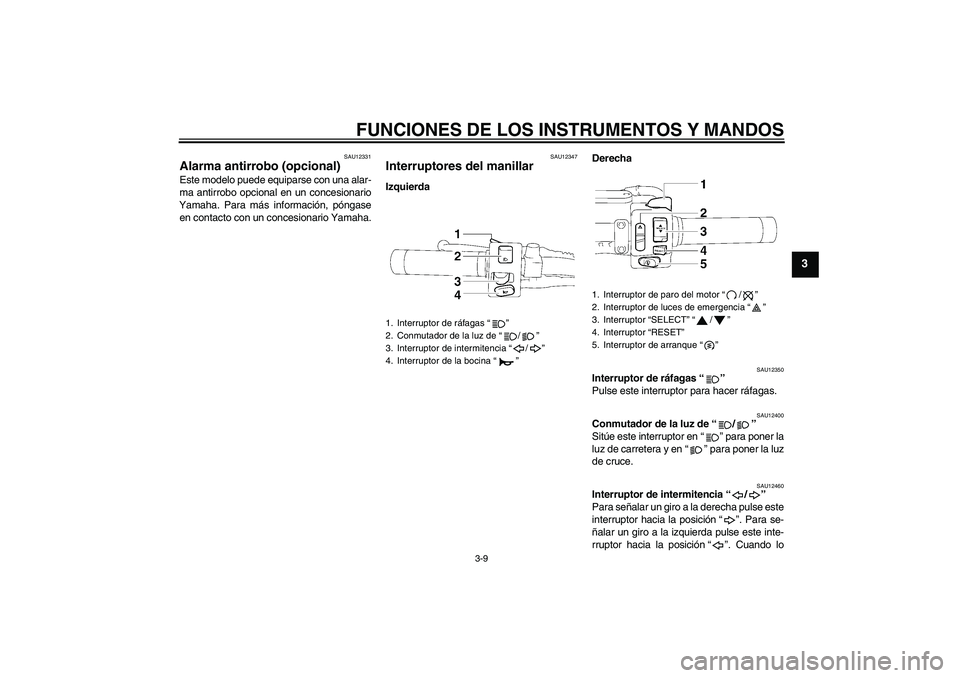

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
SAU12331
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
SAU12347
Interruptores del manillar IzquierdaDerecha
SAU12350
Interruptor de ráfagas“”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de“/”
Sitúe este interruptor en“” para poner la
luz de carretera y en“” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia“/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición“”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición“”. Cuando lo
1. Interruptor de ráfagas“”
2. Conmutador de la luz de“/”
3. Interruptor de intermitencia“/”
4. Interruptor de la bocina“”
1. Interruptor de paro del motor“/”
2. Interruptor de luces de emergencia“”
3. Interruptor “SELECT”“/”
4. Interruptor “RESET”
5. Interruptor de arranque“”
U11CS2S0.book Page 9 Friday, August 29, 2008 9:17 AM

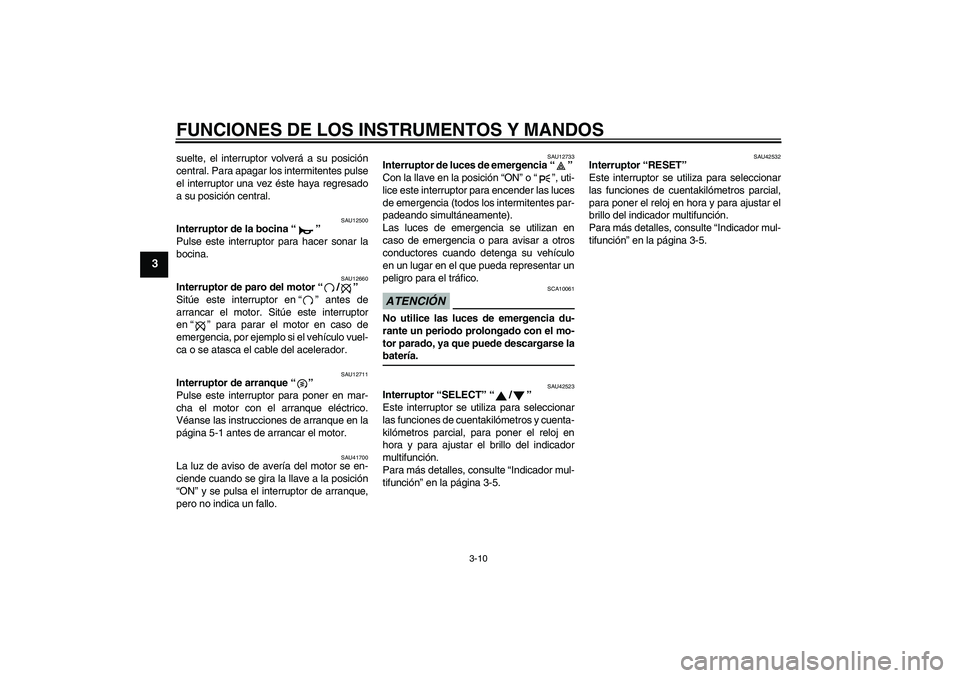

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor“/”
Sitúe este interruptor en“” antes de
arrancar el motor. Sitúe este interruptor
en“” para parar el motor en caso de
emergencia, por ejemplo si el vehículo vuel-
ca o se atasca el cable del acelerador.
SAU12711
Interruptor de arranque“”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.
Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor.
SAU41700
La luz de aviso de avería del motor se en-
ciende cuando se gira la llave a la posición
“ON” y se pulsa el interruptor de arranque,
pero no indica un fallo.
SAU12733
Interruptor de luces de emergencia“”
Con la llave en la posición “ON” o“”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse labatería.
SAU42523
Interruptor “SELECT”“/”
Este interruptor se utiliza para seleccionar
las funciones de cuentakilómetros y cuenta-
kilómetros parcial, para poner el reloj en
hora y para ajustar el brillo del indicador
multifunción.
Para más detalles, consulte “Indicador mul-
tifunción” en la página 3-5.
SAU42532
Interruptor “RESET”
Este interruptor se utiliza para seleccionar
las funciones de cuentakilómetros parcial,
para poner el reloj en hora y para ajustar el
brillo del indicador multifunción.
Para más detalles, consulte “Indicador mul-
tifunción” en la página 3-5.
U11CS2S0.book Page 10 Friday, August 29, 2008 9:17 AM
