2009 YAMAHA XCITY 125 display

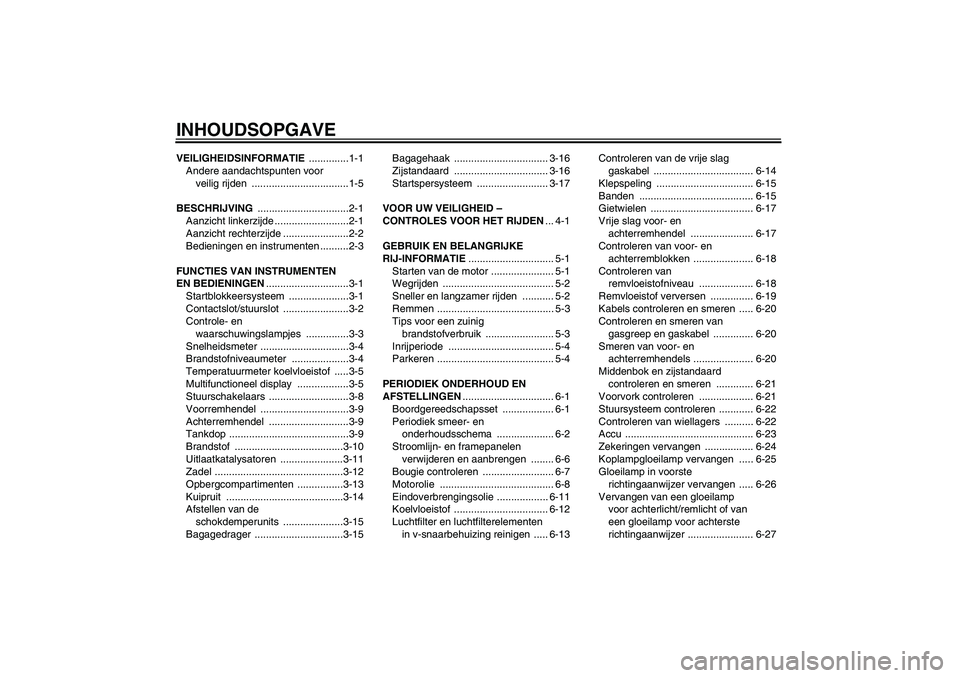

INHOUDSOPGAVEVEILIGHEIDSINFORMATIE ..............1-1
Andere aandachtspunten voor
veilig rijden ..................................1-5
BESCHRIJVING ................................2-1
Aanzicht linkerzijde ..........................2-1
Aanzicht rechterzijde .......................2-2
Bedieningen en instrumenten ..........2-3
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN.............................3-1
Startblokkeersysteem .....................3-1
Contactslot/stuurslot .......................3-2
Controle- en
waarschuwingslampjes ...............3-3
Snelheidsmeter ...............................3-4
Brandstofniveaumeter ....................3-4
Temperatuurmeter koelvloeistof .....3-5
Multifunctioneel display ..................3-5
Stuurschakelaars ............................3-8
Voorremhendel ...............................3-9
Achterremhendel ............................3-9
Tankdop ..........................................3-9
Brandstof ......................................3-10
Uitlaatkatalysatoren ......................3-11
Zadel .............................................3-12
Opbergcompartimenten ................3-13
Kuipruit .........................................3-14
Afstellen van de
schokdemperunits .....................3-15
Bagagedrager ...............................3-15Bagagehaak ................................. 3-16
Zijstandaard ................................. 3-16
Startspersysteem ......................... 3-17
VOOR UW VEILIGHEID –
CONTROLES VOOR HET RIJDEN... 4-1
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE.............................. 5-1
Starten van de motor ...................... 5-1
Wegrijden ....................................... 5-2
Sneller en langzamer rijden ........... 5-2
Remmen ......................................... 5-3
Tips voor een zuinig
brandstofverbruik ........................ 5-3
Inrijperiode ..................................... 5-4
Parkeren ......................................... 5-4
PERIODIEK ONDERHOUD EN
AFSTELLINGEN................................ 6-1
Boordgereedschapsset .................. 6-1
Periodiek smeer- en
onderhoudsschema .................... 6-2
Stroomlijn- en framepanelen
verwijderen en aanbrengen ........ 6-6
Bougie controleren ......................... 6-7
Motorolie ........................................ 6-8
Eindoverbrengingsolie .................. 6-11
Koelvloeistof ................................. 6-12
Luchtfilter en luchtfilterelementen
in v-snaarbehuizing reinigen ..... 6-13Controleren van de vrije slag
gaskabel ................................... 6-14
Klepspeling .................................. 6-15
Banden ........................................ 6-15
Gietwielen .................................... 6-17
Vrije slag voor- en
achterremhendel ...................... 6-17
Controleren van voor- en
achterremblokken ..................... 6-18
Controleren van
remvloeistofniveau ................... 6-18
Remvloeistof verversen ............... 6-19
Kabels controleren en smeren ..... 6-20
Controleren en smeren van
gasgreep en gaskabel .............. 6-20
Smeren van voor- en
achterremhendels ..................... 6-20
Middenbok en zijstandaard
controleren en smeren ............. 6-21
Voorvork controleren ................... 6-21
Stuursysteem controleren ............ 6-22
Controleren van wiellagers .......... 6-22
Accu ............................................. 6-23
Zekeringen vervangen ................. 6-24
Koplampgloeilamp vervangen ..... 6-25
Gloeilamp in voorste
richtingaanwijzer vervangen ..... 6-26
Vervangen van een gloeilamp
voor achterlicht/remlicht of van
een gloeilamp voor achterste
richtingaanwijzer ....................... 6-27U16PD1D0.book Page 1 Friday, July 25, 2008 9:22 AM

BESCHRIJVING
2-3
2
DAU10430

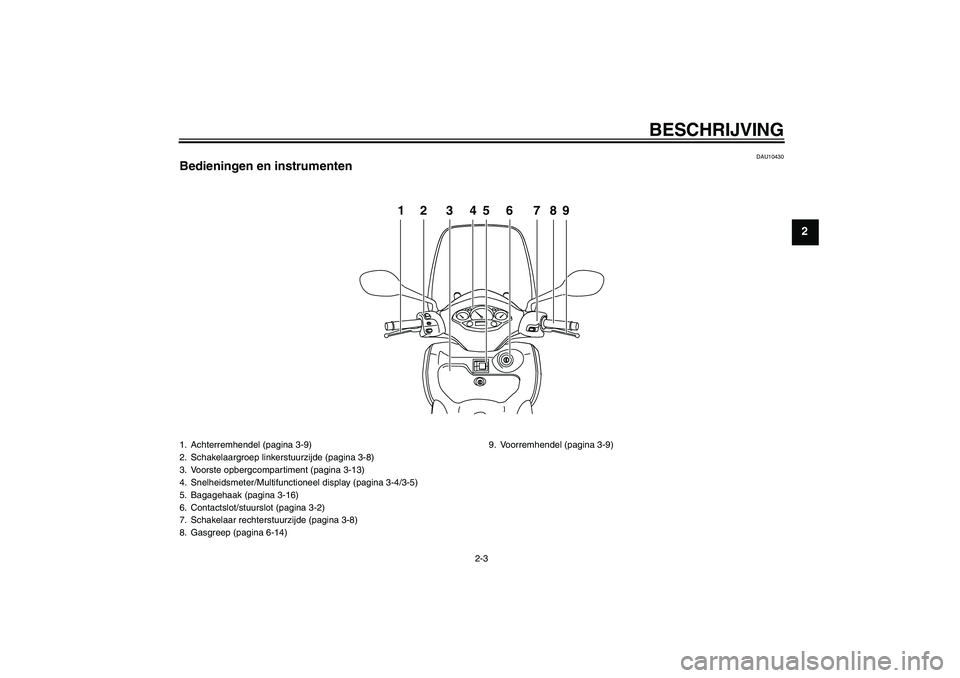

Bedieningen en instrumenten
12 3456 789
1. Achterremhendel (pagina 3-9)
2. Schakelaargroep linkerstuurzijde (pagina 3-8)
3. Voorste opbergcompartiment (pagina 3-13)
4. Snelheidsmeter/Multifunctioneel display (pagina 3-4/3-5)
5. Bagagehaak (pagina 3-16)
6. Contactslot/stuurslot (pagina 3-2)
7. Schakelaar rechterstuurzijde (pagina 3-8)
8. Gasgreep (pagina 6-14)9. Voorremhendel (pagina 3-9)
U16PD1D0.book Page 3 Friday, July 25, 2008 9:22 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
DAU11591

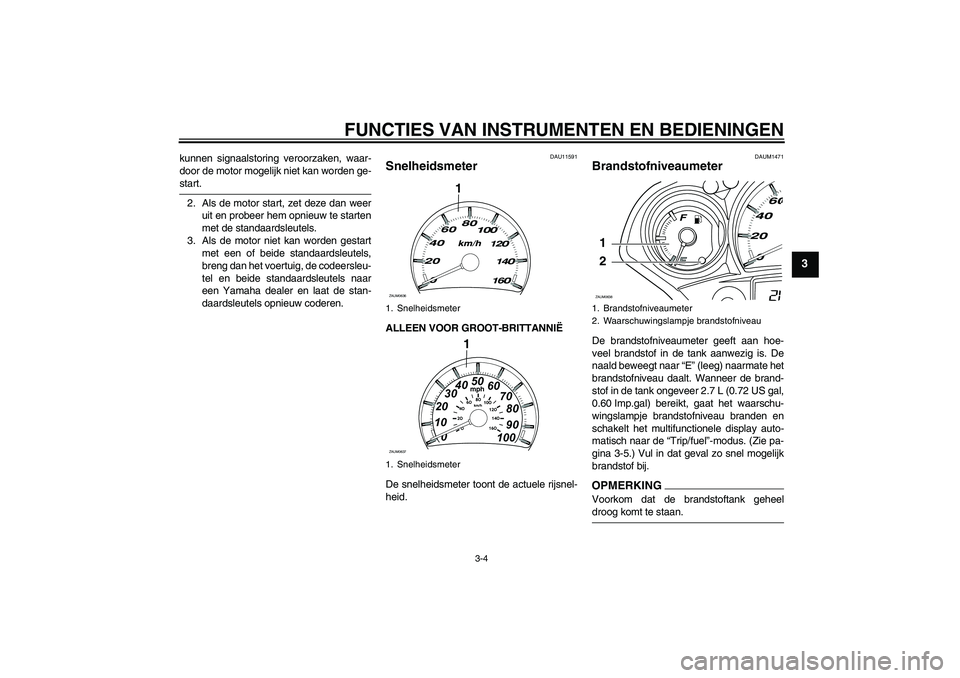

Snelheidsmeter ALLEEN VOOR GROOT-BRITTANNIË
De snelheidsmeter toont de actuele rijsnel-
heid.
DAUM1471
Brandstofniveaumeter De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
naald beweegt naar “E” (leeg) naarmate het
brandstofniveau daalt. Wanneer de brand-
stof in de tank ongeveer 2.7 L (0.72 US gal,
0.60 Imp.gal) bereikt, gaat het waarschu-
wingslampje brandstofniveau branden en
schakelt het multifunctionele display auto-
matisch naar de “Trip/fuel”-modus. (Zie pa-
gina 3-5.) Vul in dat geval zo snel mogelijk
brandstof bij.OPMERKINGVoorkom dat de brandstoftank geheeldroog komt te staan.
1. Snelheidsmeter
1. Snelheidsmeter
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637
1. Brandstofniveaumeter
2. Waarschuwingslampje brandstofniveau1
2ZAUM0638
U16PD1D0.book Page 4 Friday, July 25, 2008 9:22 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
DAU12172

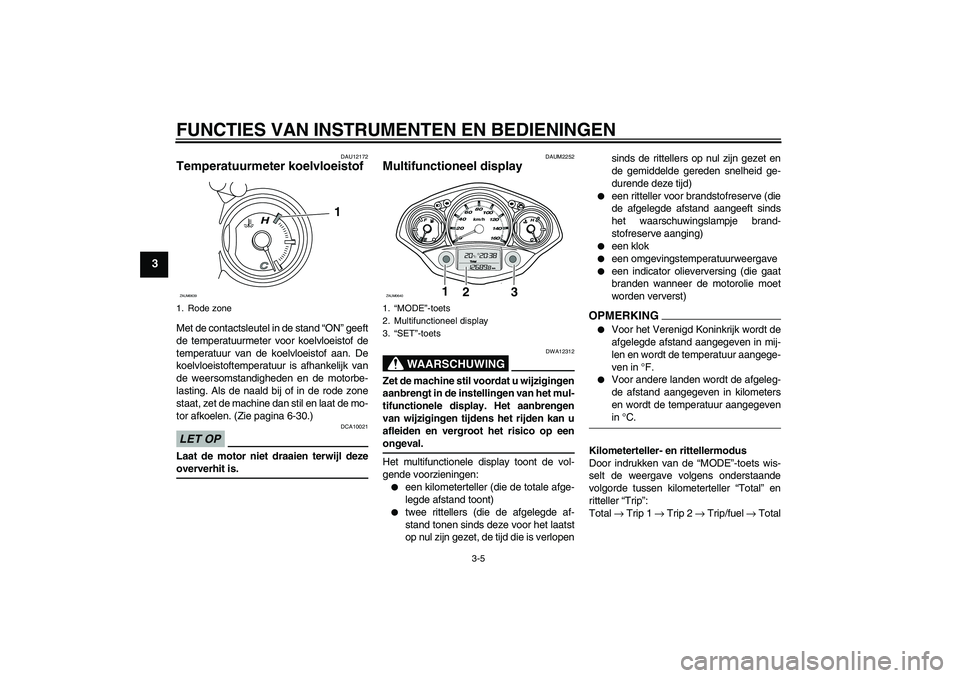

Temperatuurmeter koelvloeistof Met de contactsleutel in de stand “ON” geeft
de temperatuurmeter voor koelvloeistof de
temperatuur van de koelvloeistof aan. De
koelvloeistoftemperatuur is afhankelijk van
de weersomstandigheden en de motorbe-
lasting. Als de naald bij of in de rode zone
staat, zet de machine dan stil en laat de mo-
tor afkoelen. (Zie pagina 6-30.)LET OP
DCA10021
Laat de motor niet draaien terwijl dezeoververhit is.
DAUM2252
Multifunctioneel display
WAARSCHUWING
DWA12312
Zet de machine stil voordat u wijzigingen
aanbrengt in de instellingen van het mul-
tifunctionele display. Het aanbrengen
van wijzigingen tijdens het rijden kan u
afleiden en vergroot het risico op eenongeval.
Het multifunctionele display toont de vol-
gende voorzieningen:

een kilometerteller (die de totale afge-
legde afstand toont)


twee rittellers (die de afgelegde af-
stand tonen sinds deze voor het laatst
op nul zijn gezet, de tijd die is verlopensinds de rittellers op nul zijn gezet en
de gemiddelde gereden snelheid ge-
durende deze tijd)


een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het waarschuwingslampje brand-
stofreserve aanging)


een klok


een omgevingstemperatuurweergave


een indicator olieverversing (die gaat
branden wanneer de motorolie moet
worden ververst)
OPMERKING

Voor het Verenigd Koninkrijk wordt de
afgelegde afstand aangegeven in mij-
len en wordt de temperatuur aangege-
ven in °F.


Voor andere landen wordt de afgeleg-
de afstand aangegeven in kilometers
en wordt de temperatuur aangegevenin °C.
Kilometerteller- en rittellermodus
Door indrukken van de “MODE”-toets wis-
selt de weergave volgens onderstaande
volgorde tussen kilometerteller “Total” en
ritteller “Trip”:
Total → Trip 1 → Trip 2 → Trip/fuel → Total
1. Rode zone
1
ZAUM0639
1.“MODE”-toets
2. Multifunctioneel display
3.“SET”-toets
1
2
3
ZAUM0640
U16PD1D0.book Page 5 Friday, July 25, 2008 9:22 AM

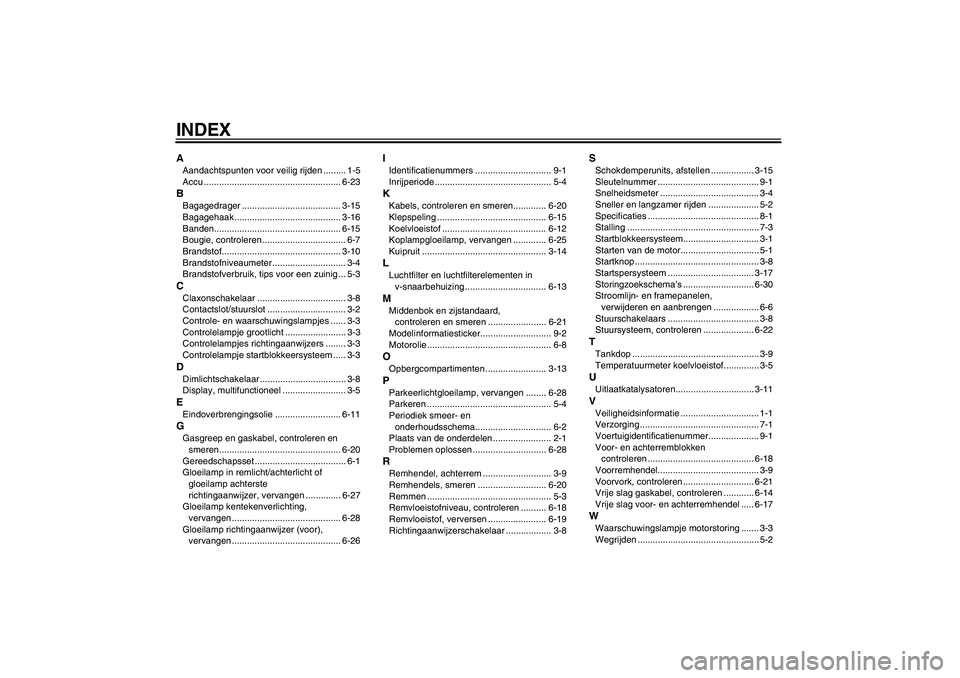

INDEXAAandachtspunten voor veilig rijden ......... 1-5
Accu ...................................................... 6-23BBagagedrager ....................................... 3-15
Bagagehaak .......................................... 3-16
Banden.................................................. 6-15
Bougie, controleren ................................. 6-7
Brandstof............................................... 3-10
Brandstofniveaumeter ............................. 3-4
Brandstofverbruik, tips voor een zuinig ... 5-3CClaxonschakelaar ................................... 3-8
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-3
Controlelampjes richtingaanwijzers ........ 3-3
Controlelampje startblokkeersysteem ..... 3-3DDimlichtschakelaar .................................. 3-8
Display, multifunctioneel ......................... 3-5EEindoverbrengingsolie .......................... 6-11GGasgreep en gaskabel, controleren en
smeren................................................ 6-20
Gereedschapsset .................................... 6-1
Gloeilamp in remlicht/achterlicht of
gloeilamp achterste
richtingaanwijzer, vervangen .............. 6-27
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-28
Gloeilamp richtingaanwijzer (voor),
vervangen ........................................... 6-26
IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-4KKabels, controleren en smeren............. 6-20
Klepspeling ........................................... 6-15
Koelvloeistof ......................................... 6-12
Koplampgloeilamp, vervangen ............. 6-25
Kuipruit ................................................. 3-14LLuchtfilter en luchtfilterelementen in
v-snaarbehuizing ................................ 6-13MMiddenbok en zijstandaard,
controleren en smeren ....................... 6-21
Modelinformatiesticker............................ 9-2
Motorolie ................................................. 6-8OOpbergcompartimenten ........................ 3-13PParkeerlichtgloeilamp, vervangen ........ 6-28
Parkeren ................................................. 5-4
Periodiek smeer- en
onderhoudsschema.............................. 6-2
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-28RRemhendel, achterrem ........................... 3-9
Remhendels, smeren ........................... 6-20
Remmen ................................................. 5-3
Remvloeistofniveau, controleren .......... 6-18
Remvloeistof, verversen ....................... 6-19
Richtingaanwijzerschakelaar .................. 3-8
SSchokdemperunits, afstellen ................. 3-15
Sleutelnummer ........................................ 9-1
Snelheidsmeter ....................................... 3-4
Sneller en langzamer rijden .................... 5-2
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ................................................. 3-8
Startspersysteem .................................. 3-17
Storingzoekschema’s ............................ 6-30
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................. 6-6
Stuurschakelaars .................................... 3-8
Stuursysteem, controleren .................... 6-22TTankdop .................................................. 3-9
Temperatuurmeter koelvloeistof.............. 3-5UUitlaatkatalysatoren............................... 3-11VVeiligheidsinformatie ............................... 1-1
Verzorging ............................................... 7-1
Voertuigidentificatienummer.................... 9-1
Voor- en achterremblokken
controleren .......................................... 6-18
Voorremhendel........................................ 3-9
Voorvork, controleren ............................ 6-21
Vrije slag gaskabel, controleren ............ 6-14
Vrije slag voor- en achterremhendel ..... 6-17WWaarschuwingslampje motorstoring ....... 3-3
Wegrijden ................................................ 5-2
U16PD1D0.book Page 1 Friday, July 25, 2008 9:22 AM
