2009 YAMAHA WR 250X Instructieboekje (in Dutch)

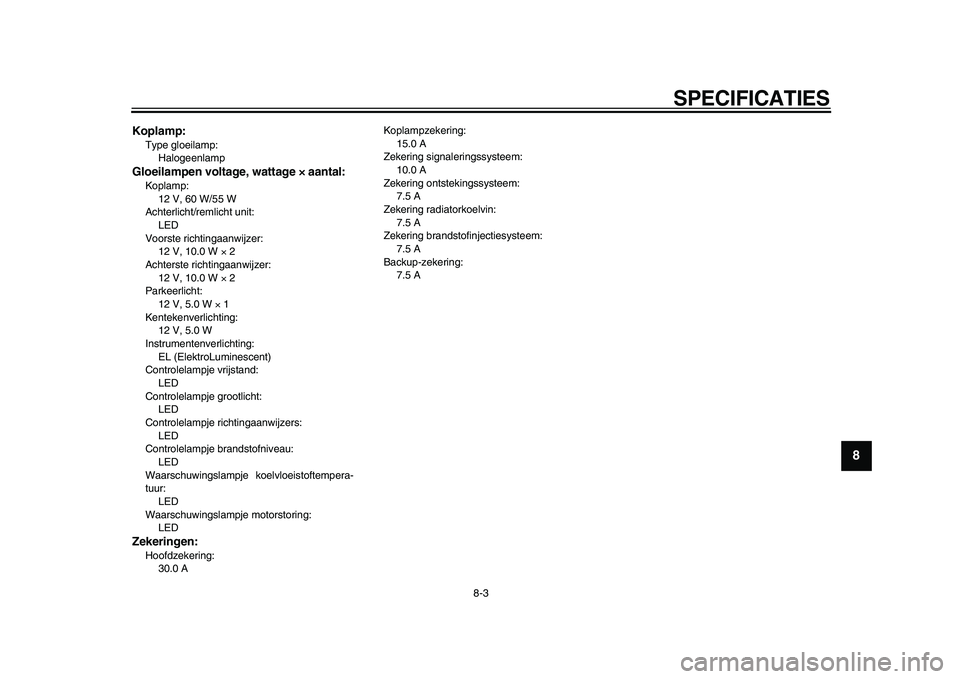

SPECIFICATIES
8-3
2
3
4
5
6
7
89

Koplamp:
Type gloeilamp:
Halogeenlamp
Gloeilampen voltage, wattage
×× × ×
aantal:
Koplamp:
12 V, 60 W/55 W
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 10.0 W
×
2
Achterste richtingaanwijzer:
12 V, 10.0 W
×
2
Parkeerlicht:
12 V, 5.0 W
×
1
Kentekenverlichting:
12 V, 5.0 W
Instrumentenverlichting:
EL (ElektroLuminescent)
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Controlelampje richtingaanwijzers:
LED
Controlelampje brandstofniveau:
LED
Waarschuwingslampje koelvloeistoftempera-
tuur:
LED
Waarschuwingslampje motorstoring:
LED

Zekeringen:
Hoofdzekering:
30.0 AKoplampzekering:
15.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
7.5 A
Zekering radiatorkoelvin:
7.5 A
Zekering brandstofinjectiesysteem:
7.5 A
Backup-zekering:
7.5 A
✼✦✥✱✱✦✱✣ ✦




9-1
1
2
3
4
5
6
7
8
9

GEBRUIKERSINFORMATIE
DAU26351

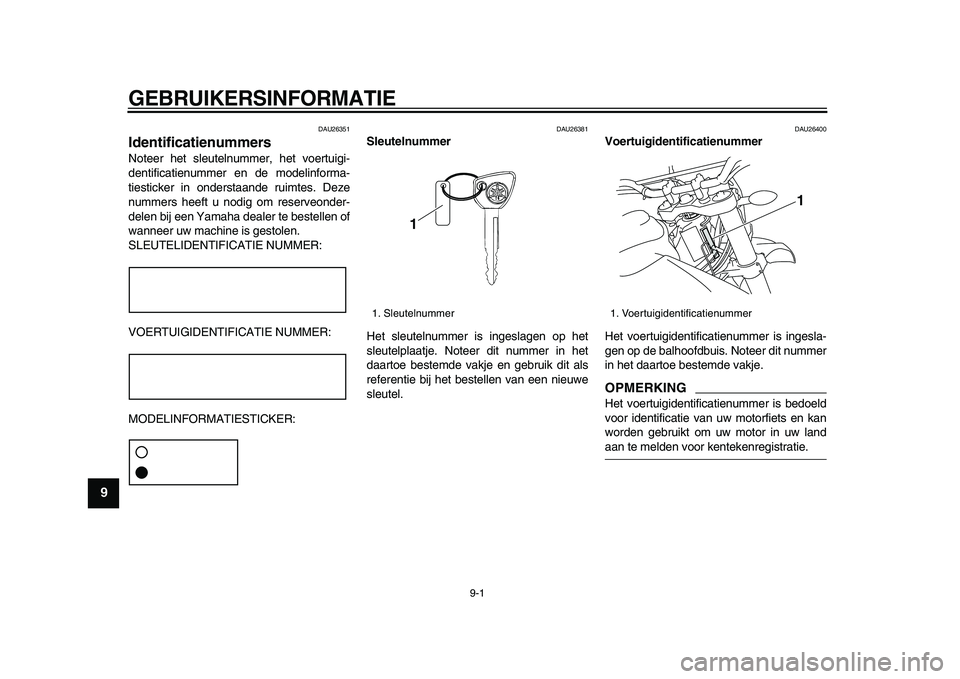

Identificatienummers
Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.
OPMERKING

Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
1. Sleutelnummer
1

1. Voertuigidentificatienummer
1
✼✦✥✱✱✦✱✣ ✤




GEBRUIKERSINFORMATIE
9-2
2
3
4
5
6
7
8
9

DAU26460

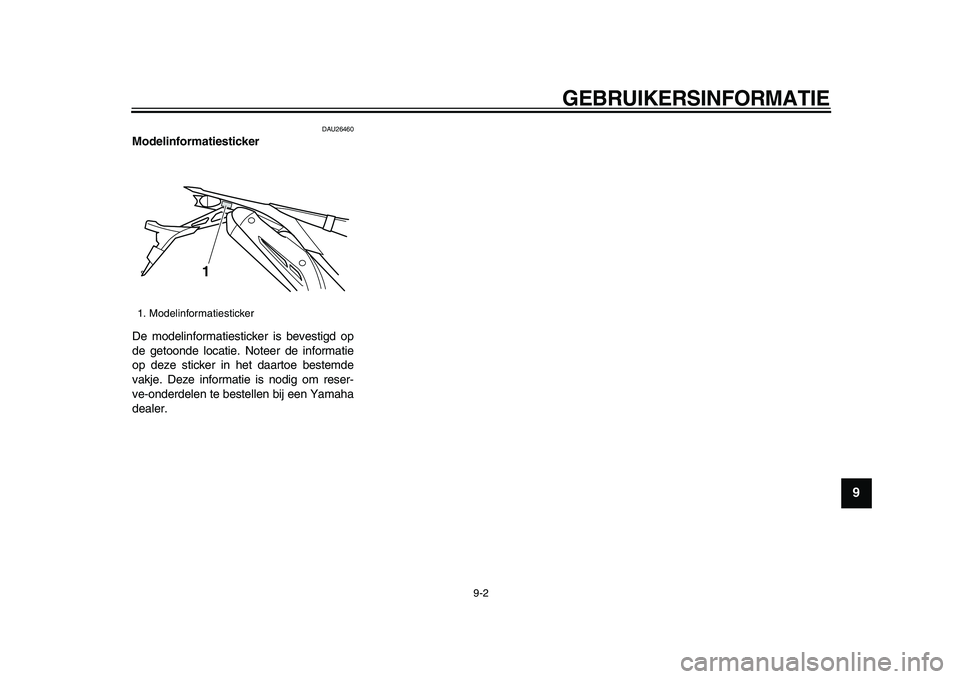

Modelinformatiesticker
De modelinformatiesticker is bevestigd op
de getoonde locatie. Noteer de informatie
op deze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om reser-
ve-onderdelen te bestellen bij een Yamaha
dealer.
1. Modelinformatiesticker
1
✼✦✥✱✱✦✱✣ ✥


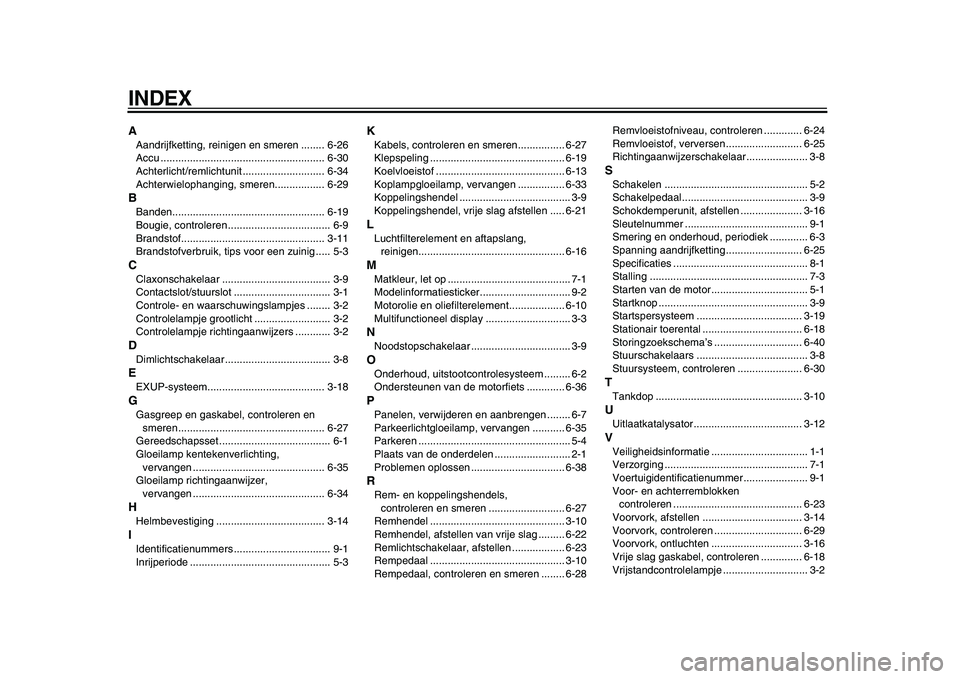

INDEX
A
Aandrijfketting, reinigen en smeren ........ 6-26
Accu ........................................................ 6-30
Achterlicht/remlichtunit ............................ 6-34
Achterwielophanging, smeren................. 6-29
B
Banden.................................................... 6-19
Bougie, controleren ................................... 6-9
Brandstof................................................. 3-11
Brandstofverbruik, tips voor een zuinig ..... 5-3
C
Claxonschakelaar ..................................... 3-9
Contactslot/stuurslot ................................. 3-1
Controle- en waarschuwingslampjes ........ 3-2
Controlelampje grootlicht .......................... 3-2
Controlelampje richtingaanwijzers ............ 3-2
D
Dimlichtschakelaar .................................... 3-8
E
EXUP-systeem........................................ 3-18
G
Gasgreep en gaskabel, controleren en
smeren.................................................. 6-27
Gereedschapsset ...................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ............................................. 6-35
Gloeilamp richtingaanwijzer,
vervangen ............................................. 6-34
H
Helmbevestiging ..................................... 3-14
I
Identificatienummers ................................. 9-1
Inrijperiode ................................................ 5-3
K
Kabels, controleren en smeren................ 6-27
Klepspeling .............................................. 6-19
Koelvloeistof ............................................ 6-13
Koplampgloeilamp, vervangen ................ 6-33
Koppelingshendel ...................................... 3-9
Koppelingshendel, vrije slag afstellen ..... 6-21
L
Luchtfilterelement en aftapslang,
reinigen.................................................. 6-16
M
Matkleur, let op .......................................... 7-1
Modelinformatiesticker............................... 9-2
Motorolie en oliefilterelement................... 6-10
Multifunctioneel display ............................. 3-3
N
Noodstopschakelaar .................................. 3-9
O
Onderhoud, uitstootcontrolesysteem ......... 6-2
Ondersteunen van de motorfiets ............. 6-36
P
Panelen, verwijderen en aanbrengen ........ 6-7
Parkeerlichtgloeilamp, vervangen ........... 6-35
Parkeren .................................................... 5-4
Plaats van de onderdelen .......................... 2-1
Problemen oplossen ................................ 6-38
R
Rem- en koppelingshendels,
controleren en smeren .......................... 6-27
Remhendel .............................................. 3-10
Remhendel, afstellen van vrije slag ......... 6-22
Remlichtschakelaar, afstellen .................. 6-23
Rempedaal .............................................. 3-10
Rempedaal, controleren en smeren ........ 6-28Remvloeistofniveau, controleren ............. 6-24
Remvloeistof, verversen .......................... 6-25
Richtingaanwijzerschakelaar ..................... 3-8
S
Schakelen ................................................. 5-2
Schakelpedaal........................................... 3-9
Schokdemperunit, afstellen ..................... 3-16
Sleutelnummer .......................................... 9-1
Smering en onderhoud, periodiek ............. 6-3
Spanning aandrijfketting.......................... 6-25
Specificaties .............................................. 8-1
Stalling ...................................................... 7-3
Starten van de motor................................. 5-1
Startknop ................................................... 3-9
Startspersysteem .................................... 3-19
Stationair toerental .................................. 6-18
Storingzoekschema’s .............................. 6-40
Stuurschakelaars ...................................... 3-8
Stuursysteem, controleren ...................... 6-30
T
Tankdop .................................................. 3-10
U
Uitlaatkatalysator ..................................... 3-12
V
Veiligheidsinformatie ................................. 1-1
Verzorging ................................................. 7-1
Voertuigidentificatienummer ...................... 9-1
Voor- en achterremblokken
controleren ............................................ 6-23
Voorvork, afstellen .................................. 3-14
Voorvork, controleren .............................. 6-29
Voorvork, ontluchten ............................... 3-16
Vrije slag gaskabel, controleren .............. 6-18
Vrijstandcontrolelampje ............................. 3-2
✼✦✥✱✱✦✱✣ ✦




INDEX
W
Waarschuwingslampje brandstofniveau .... 3-2
Waarschuwingslampje
koelvloeistoftemperatuur ......................... 3-2
Waarschuwingslampje motorstoring.......... 3-3
Wiel (achter) ............................................ 6-37
Wielen...................................................... 6-21
Wiellagers controleren ............................. 6-30
Wiel (voor) ............................................... 6-36
Z
Zadel........................................................ 3-13
Zekeringen, vervangen ............................ 6-32
Zijstandaard ............................................. 3-18
Zijstandaard, controleren en smeren ....... 6-28
✼✦✥✱✱✦✱✣ ✧




✼✦✥✱✱✦✱✣




✦✥✱✱✦  ✦


