CARACTÉRISTIQUES
FAU2633T
Dimensions:
Longueur hors tout:
2180 mm (85.8 in)
Largeur hors tout:
810 mm (31.9 in)
Hauteur hors tout:
1230 mm (48.4 in)
Hauteur de la selle:
930 mm (36.6 in)
Empattement:
1420 mm (55.9 in)
Garde au sol:
300 mm (11.81 in)
Rayon de braquage minimum:
2300 mm (90.6 in)
Poids:
Avec huile et carburant:
134.0 kg (295 lb)
Moteur:
Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
250.0 cm
3

Alésage
×
course:
77.0
×
53.6 mm (3.03
×
2.11 in)
Taux de compression:
11.80 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide

Huile moteur:
Type:
SAE 10W-30, SAE 10W-40, SAE 10W-50,
SAE 15W-40, SAE 20W-40 or SAE 20W-
50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Refroidissement:
Capacité du vase d’expansion (jusqu’au repè-
re de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type humide
Carburant:
Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
7.6 L (2.01 US gal, 1.67 Imp.gal)
Quantité de la réserve:
2.1 L (0.55 US gal, 0.46 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Type / quantité:
38EIS/1
Bougie(s):
Fabricant/modèle:
NGK/CR9EK
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:
Type d’embrayage:
Humide, multidisque
Transmission:
Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
78/25 (3.120)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
43/13 (3.308)
Type de boîte de vitesses:
Prise constante, 6 rapports
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50

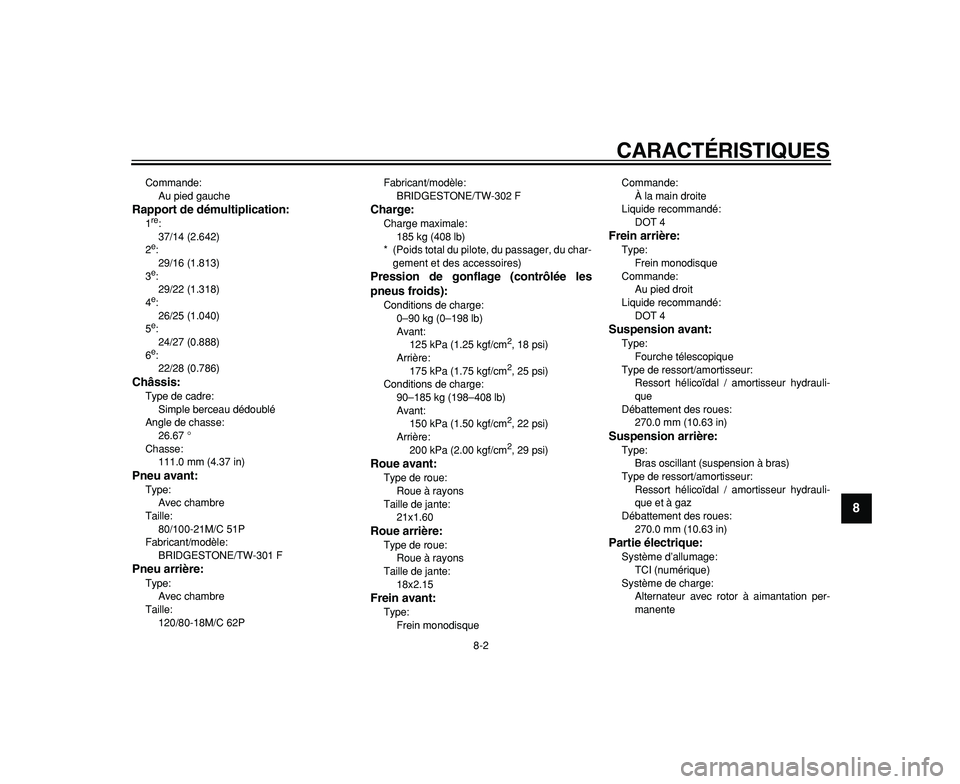

CARACTÉRISTIQUES
8-2
2
3
4
5
6
7
89

Commande:
Au pied gauche
Rapport de démultiplication:
1
re

:
37/14 (2.642)
2
e

:
29/16 (1.813)
3
e

:
29/22 (1.318)
4
e

:
26/25 (1.040)
5
e

:
24/27 (0.888)
6
e

:
22/28 (0.786)
Châssis:
Type de cadre:
Simple berceau dédoublé
Angle de chasse:
26.67 °
Chasse:
111.0 mm (4.37 in)
Pneu avant:
Type:
Avec chambre
Taille:
80/100-21M/C 51P
Fabricant/modèle:
BRIDGESTONE/TW-301 F
Pneu arrière:
Type:
Avec chambre
Taille:
120/80-18M/C 62PFabricant/modèle:
BRIDGESTONE/TW-302 F
Charge:
Charge maximale:
185 kg (408 lb)
* (Poids total du pilote, du passager, du char-
gement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
125 kPa (1.25 kgf/cm 2
, 18 psi)
Arrière:
175 kPa (1.75 kgf/cm 2
, 25 psi)
Conditions de charge:
90–185 kg (198–408 lb)
Avant:
150 kPa (1.50 kgf/cm 2
, 22 psi)
Arrière:
200 kPa (2.00 kgf/cm 2
, 29 psi)
Roue avant:
Type de roue:
Roue à rayons
Taille de jante:
21x1.60
Roue arrière:
Type de roue:
Roue à rayons
Taille de jante:
18x2.15
Frein avant:
Type:
Frein monodisqueCommande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
270.0 mm (10.63 in)
Suspension arrière:
Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que et à gaz
Débattement des roues:
270.0 mm (10.63 in)
Partie électrique:
Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation per-
manente

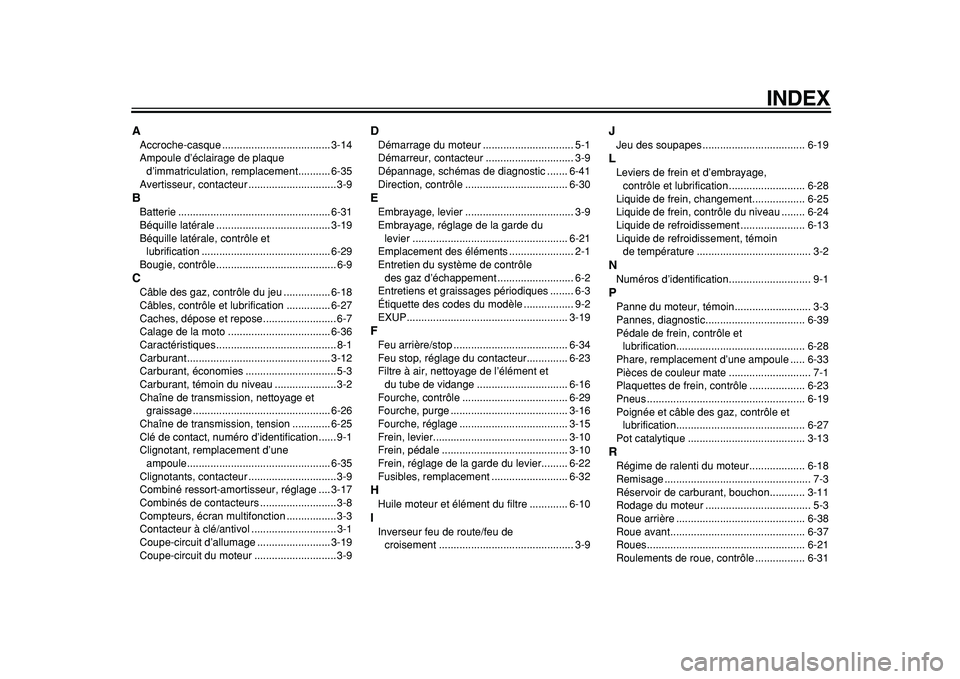

INDEX
