ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
1
2
3
4
5
6
7
8
9

FAU41753

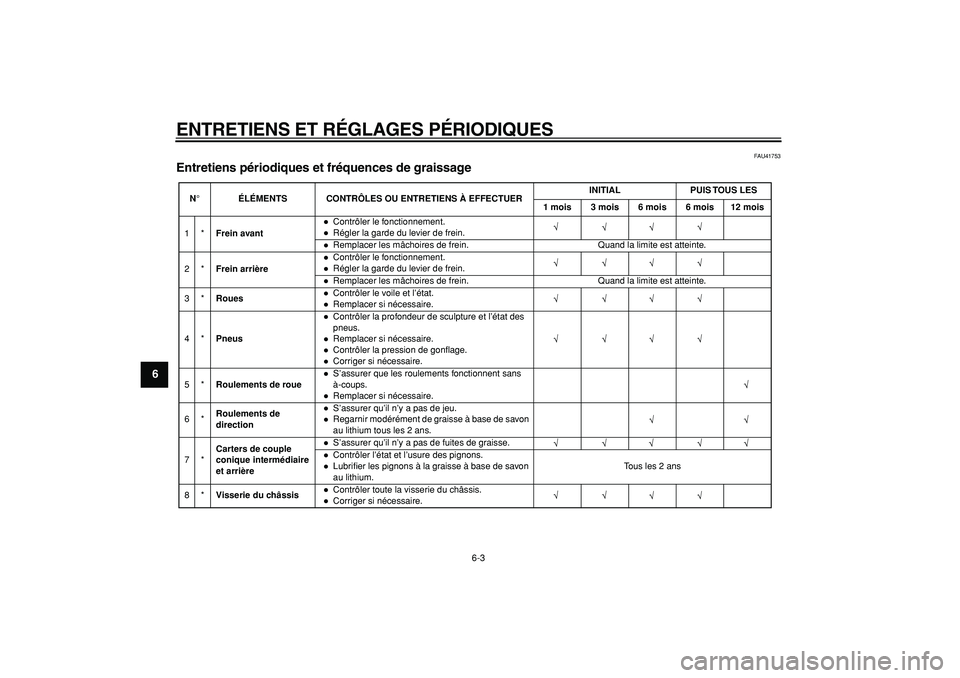

Entretiens périodiques et fréquences de graissage
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERINITIAL PUIS TOUS LES
1 mois 3 mois 6 mois 6 mois 12 mois
1*Frein avant
Contrôler le fonctionnement.Régler la garde du levier de frein.Remplacer les mâchoires de frein. Quand la limite est atteinte.
2*Frein arrièreContrôler le fonctionnement.Régler la garde du levier de frein.Remplacer les mâchoires de frein. Quand la limite est atteinte.
3*RouesContrôler le voile et l’état.Remplacer si nécessaire.
4*PneusContrôler la profondeur de sculpture et l’état des
pneus.Remplacer si nécessaire.Contrôler la pression de gonflage.Corriger si nécessaire.
5*Roulements de roueS’assurer que les roulements fonctionnent sans
à-coups.Remplacer si nécessaire.
6*Roulements de
directionS’assurer qu’il n’y a pas de jeu.Regarnir modérément de graisse à base de savon
au lithium tous les 2 ans.
7*Carters de couple
conique intermédiaire
et arrièreS’assurer qu’il n’y a pas de fuites de graisse.Contrôler l’état et l’usure des pignons.Lubrifier les pignons à la graisse à base de savon
au lithium.Tous les 2 ans
8*Visserie du châssisContrôler toute la visserie du châssis.Corriger si nécessaire.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
2
3
4
5
67
8
9

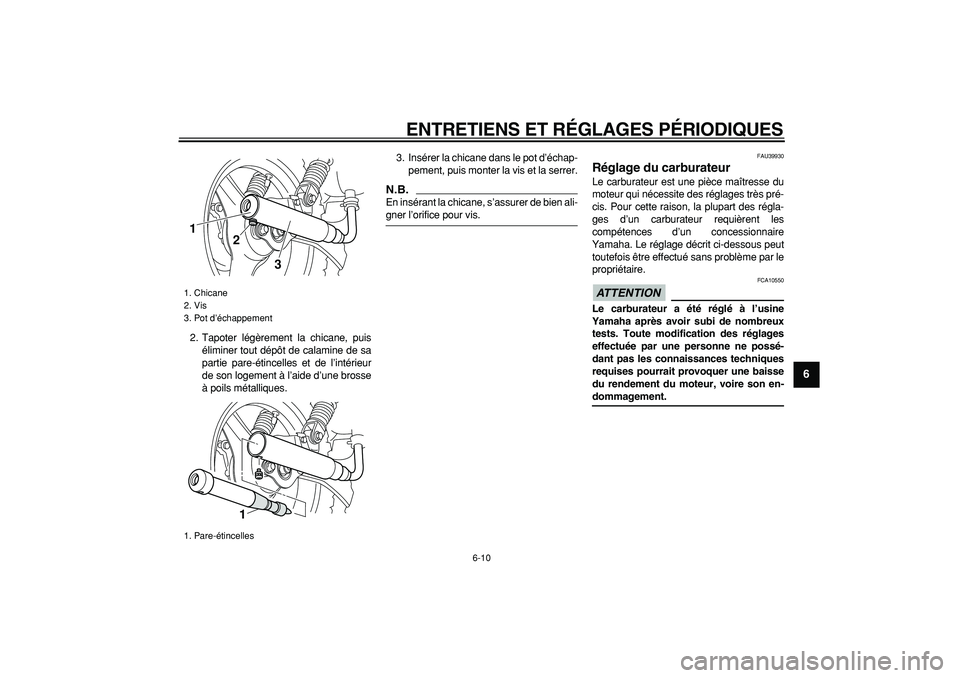

2. Tapoter légèrement la chicane, puis
éliminer tout dépôt de calamine de sa
partie pare-étincelles et de l’intérieur
de son logement à l’aide d’une brosse
à poils métalliques.3. Insérer la chicane dans le pot d’échap-
pement, puis monter la vis et la serrer.
N.B.

En insérant la chicane, s’assurer de bien ali-
gner l’orifice pour vis.
FAU39930
Réglage du carburateur
Le carburateur est une pièce maîtresse du
moteur qui nécessite des réglages très pré-
cis. Pour cette raison, la plupart des régla-
ges d’un carburateur requièrent les
compétences d’un concessionnaire
Yamaha. Le réglage décrit ci-dessous peut
toutefois être effectué sans problème par le
propriétaire.
ATTENTION

FCA10550
Le carburateur a été réglé à l’usine
Yamaha après avoir subi de nombreux
tests. Toute modification des réglages
effectuée par une personne ne possé-
dant pas les connaissances techniques
requises pourrait provoquer une baisse
du rendement du moteur, voire son en-
dommagement.
1. Chicane
2. Vis
3. Pot d’échappement
1. Pare-étincelles
1
2
31

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
1
2
3
4
5
6
7
8
9

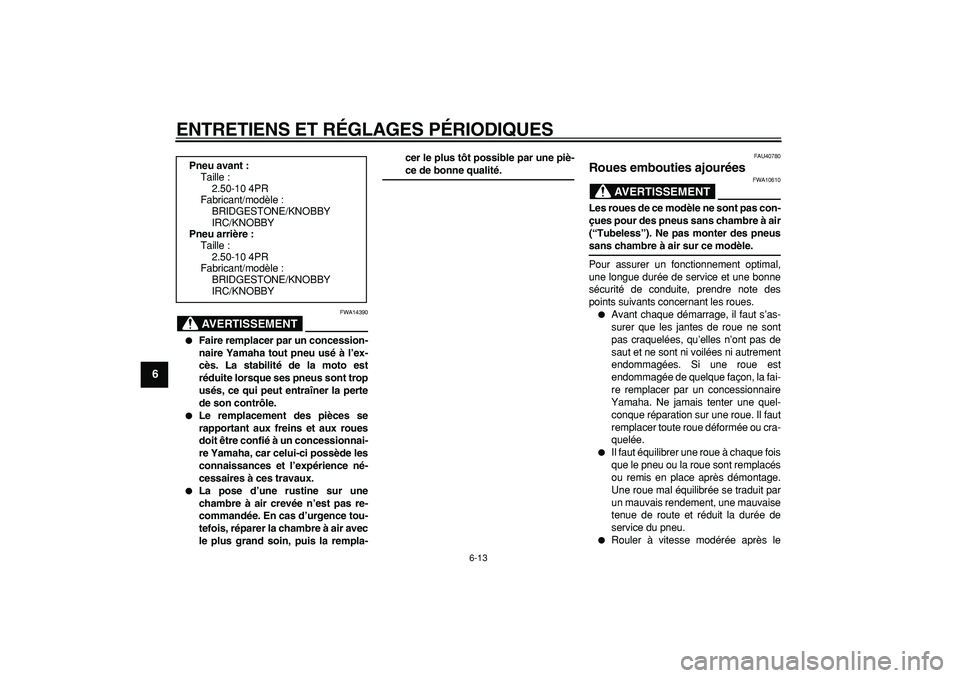

AVERTISSEMENT

FWA14390

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité de la moto est
réduite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
de son contrôle.

Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concessionnai-
re Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.

La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-cer le plus tôt possible par une piè-
ce de bonne qualité.
FAU40780
Roues embouties ajourées
AVERTISSEMENT

FWA10610
Les roues de ce modèle ne sont pas con-
çues pour des pneus sans chambre à air
(“Tubeless”). Ne pas monter des pneus
sans chambre à air sur ce modèle.
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est
endommagée de quelque façon, la fai-
re remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Il faut
remplacer toute roue déformée ou cra-
quelée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.

Rouler à vitesse modérée après le
Pneu avant :
Taille :
2.50-10 4PR
Fabricant/modèle :
BRIDGESTONE/KNOBBY
IRC/KNOBBY
Pneu arrière :
Taille :
2.50-10 4PR
Fabricant/modèle :
BRIDGESTONE/KNOBBY
IRC/KNOBBY
