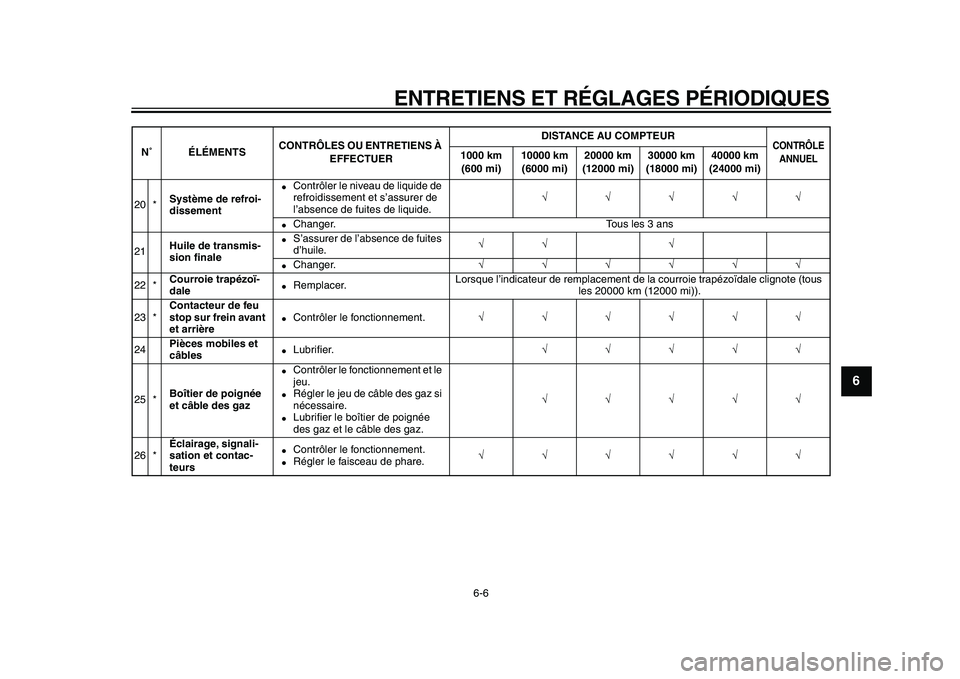

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
2
3
4
5
67
8
9

20 *
Système de refroi-
dissement

Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.
√√√√√

Changer. Tous les 3 ans
21
Huile de transmis-
sion finale

S’assurer de l’absence de fuites
d’huile.
√√ √

Changer.
√√√√√√
22 *
Courroie trapézoï-
dale

Remplacer.Lorsque l’indicateur de remplacement de la courroie trapézoïdale clignote (tous
les 20000 km (12000 mi)).
23 *
Contacteur de feu
stop sur frein avant
et arrière

Contrôler le fonctionnement.
√√√√√√
24
Pièces mobiles et
câbles

Lubrifier.
√√√√√
25 *
Boîtier de poignée
et câble des gaz

Contrôler le fonctionnement et le
jeu.

Régler le jeu de câble des gaz si
nécessaire.

Lubrifier le boîtier de poignée
des gaz et le câble des gaz.
√√√√√
26 *
Éclairage, signali-
sation et contac-
teurs

Contrôler le fonctionnement.

Régler le faisceau de phare.
√√√√√√
N˚ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

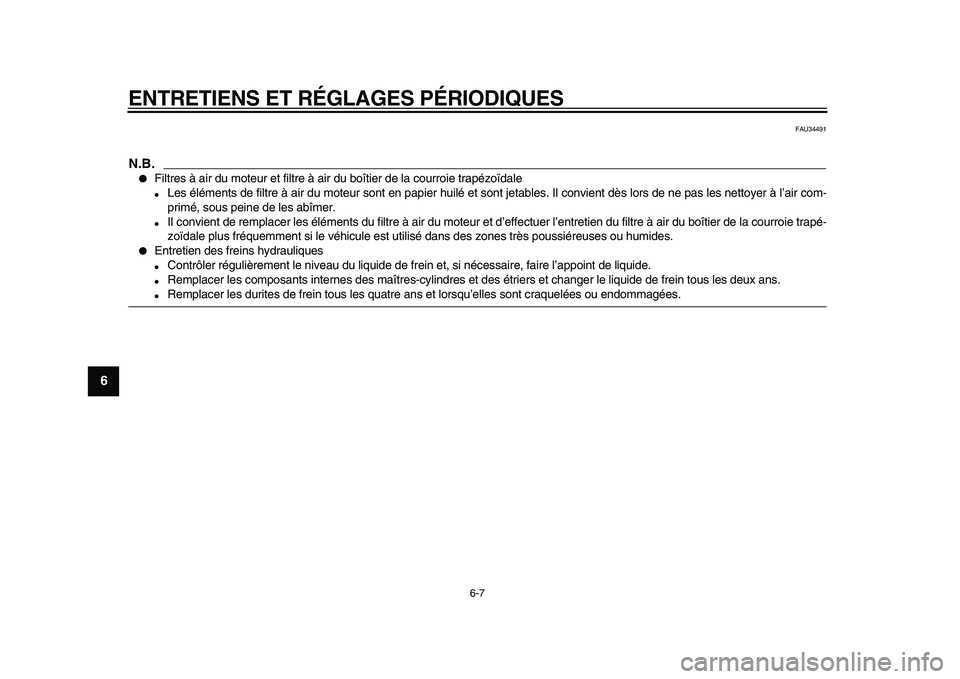

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
1
2
3
4
5
6
7
8
9

FAU34491
N.B.


Filtres à air du moteur et filtre à air du boîtier de la courroie trapézoïdale

Les éléments de filtre à air du moteur sont en papier huilé et sont jetables. Il convient dès lors de ne pas les nettoyer à l’air com-
primé, sous peine de les abîmer.

Il convient de remplacer les éléments du filtre à air du moteur et d’effectuer l’entretien du filtre à air du boîtier de la courroie trapé-
zoïdale plus fréquemment si le véhicule est utilisé dans des zones très poussiéreuses ou humides.

Entretien des freins hydrauliques

Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.

Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.

Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.

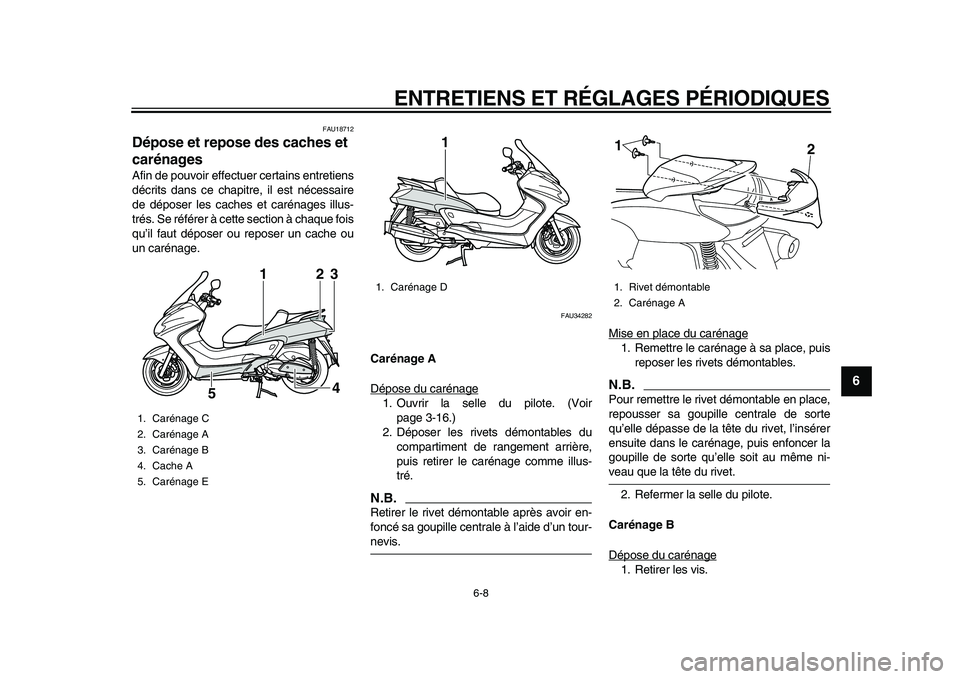

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
2
3
4
5
67
8
9

FAU18712
Dépose et repose des caches et
carénages
Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches et carénages illus-
trés. Se référer à cette section à chaque fois
qu’il faut déposer ou reposer un cache ou
un carénage.
FAU34282
Carénage A
Dépose du carénage
1. Ouvrir la selle du pilote. (Voir
page 3-16.)
2. Déposer les rivets démontables du
compartiment de rangement arrière,
puis retirer le carénage comme illus-
tré.N.B.

Retirer le rivet démontable après avoir en-
foncé sa goupille centrale à l’aide d’un tour-
nevis.Mise en place du carénage
1. Remettre le carénage à sa place, puis
reposer les rivets démontables.N.B.

Pour remettre le rivet démontable en place,
repousser sa goupille centrale de sorte
qu’elle dépasse de la tête du rivet, l’insérer
ensuite dans le carénage, puis enfoncer la
goupille de sorte qu’elle soit au même ni-
veau que la tête du rivet.
2. Refermer la selle du pilote.
Carénage B
Dépose du carénage
1. Retirer les vis.

1. Carénage C
2. Carénage A
3. Carénage B
4. Cache A
5. Carénage E
1
2
3
4
5

1. Carénage D
1

1. Rivet démontable
2. Carénage A
1
2

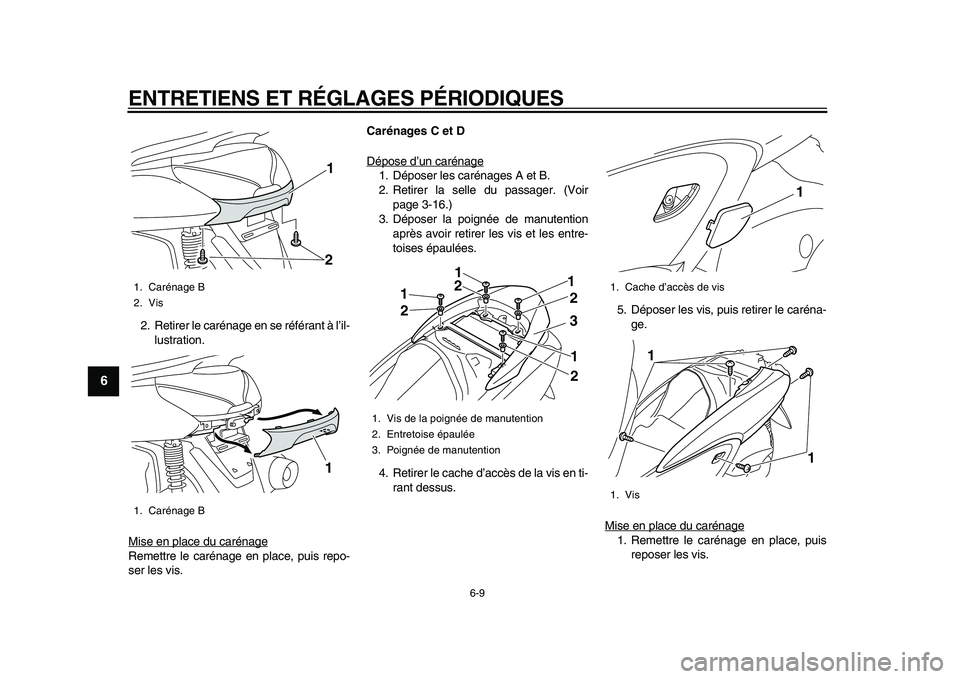

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
1
2
3
4
5
6
7
8
9

2. Retirer le carénage en se référant à l’il-
lustration.
Mise en place du carénage
Remettre le carénage en place, puis repo-
ser les vis.
Carénages C et D
Dépose d’un carénage
1. Déposer les carénages A et B.
2. Retirer la selle du passager. (Voir
page 3-16.)
3. Déposer la poignée de manutention
après avoir retirer les vis et les entre-
toises épaulées.
4. Retirer le cache d’accès de la vis en ti-
rant dessus.5. Déposer les vis, puis retirer le caréna-
ge.
Mise en place du carénage
1. Remettre le carénage en place, puis
reposer les vis.

1. Carénage B
2. Vis
1. Carénage B
1
21

1. Vis de la poignée de manutention
2. Entretoise épaulée
3. Poignée de manutention
1
1
12
2
1223

1. Cache d’accès de vis
1. Vis
1
1
1

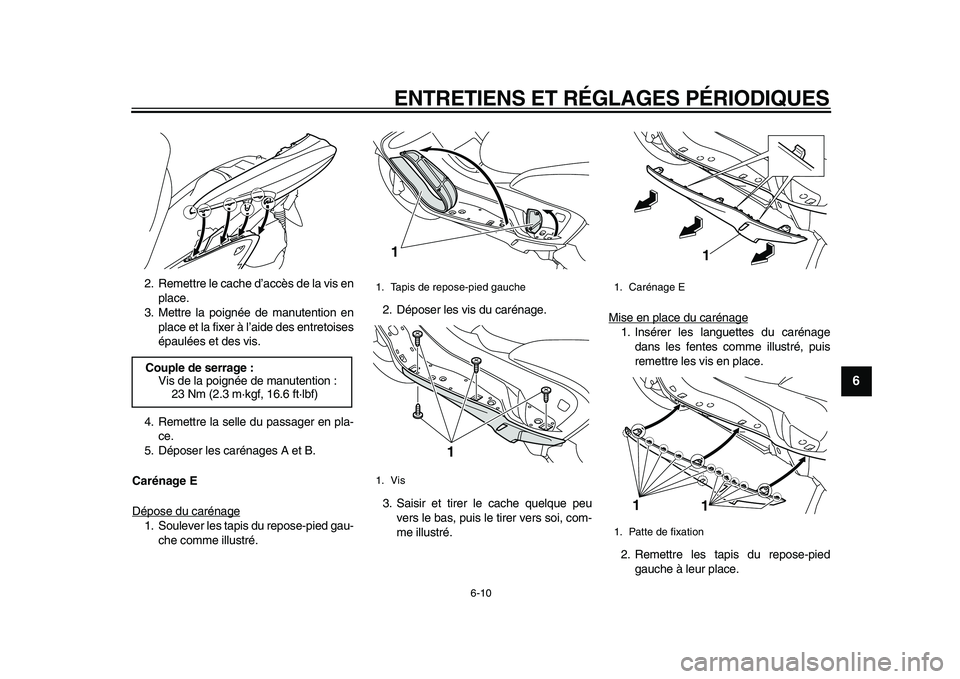

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
2
3
4
5
67
8
9

2. Remettre le cache d’accès de la vis en
place.
3. Mettre la poignée de manutention en
place et la fixer à l’aide des entretoises
épaulées et des vis.
4. Remettre la selle du passager en pla-
ce.
5. Déposer les carénages A et B.
Carénage E
Dépose du carénage
1. Soulever les tapis du repose-pied gau-
che comme illustré.2. Déposer les vis du carénage.
3. Saisir et tirer le cache quelque peu
vers le bas, puis le tirer vers soi, com-
me illustré.Mise en place du carénage
1. Insérer les languettes du carénage
dans les fentes comme illustré, puis
remettre les vis en place.
2. Remettre les tapis du repose-pied
gauche à leur place.
Couple de serrage :
Vis de la poignée de manutention :
23 Nm (2.3 m·kgf, 16.6 ft·lbf)

1. Tapis de repose-pied gauche
1. Vis
1
1

1. Carénage E
1. Patte de fixation
1
1
1

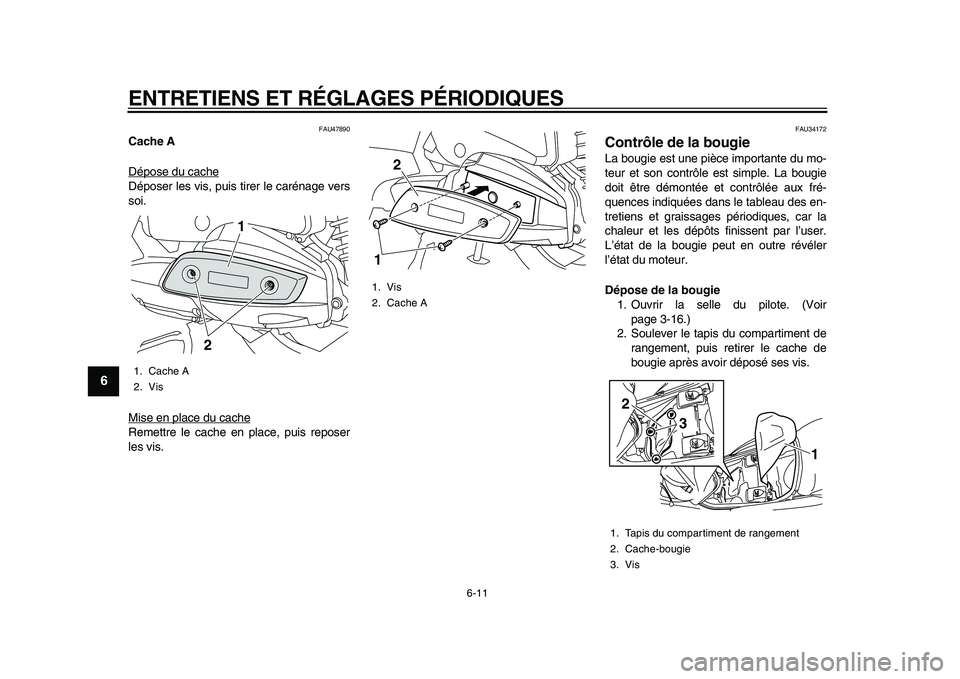

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
1
2
3
4
5
6
7
8
9

FAU47890
Cache A
Dépose du cache
Déposer les vis, puis tirer le carénage vers
soi.
Mise en place du cacheRemettre le cache en place, puis reposer
les vis.

FAU34172
Contrôle de la bougie
La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Ouvrir la selle du pilote. (Voir
page 3-16.)
2. Soulever le tapis du compartiment de
rangement, puis retirer le cache de
bougie après avoir déposé ses vis.
1. Cache A
2. Vis
21

1. Vis
2. Cache A
12

1. Tapis du compartiment de rangement
2. Cache-bougie
3. Vis
1
2
3

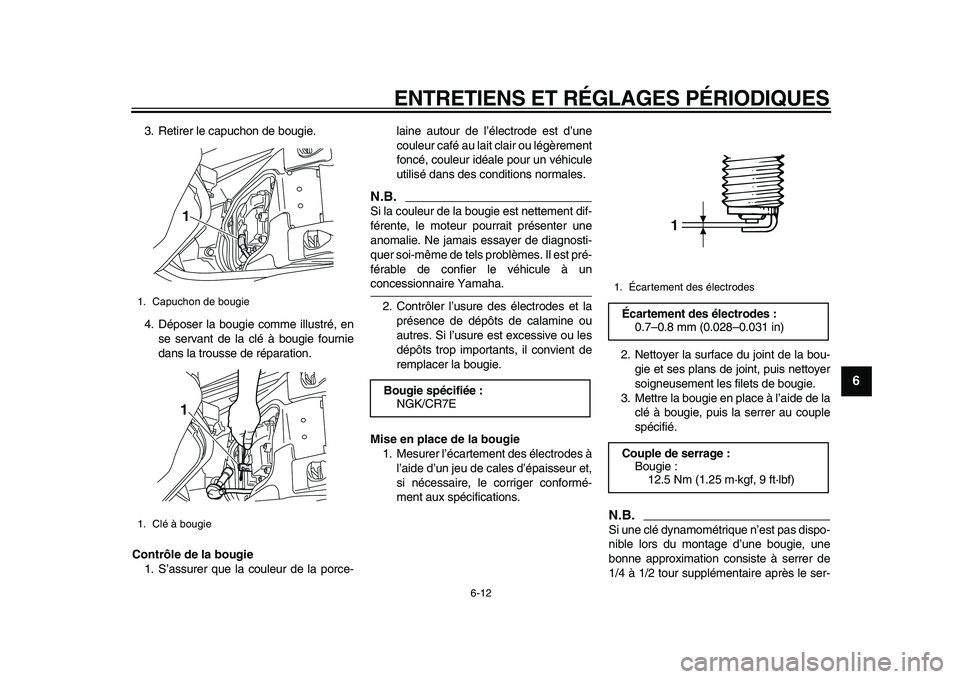

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
2
3
4
5
67
8
9

3. Retirer le capuchon de bougie.
4. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.
Contrôle de la bougie
1. S’assurer que la couleur de la porce-laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.

Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un
concessionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie.
Mise en place de la bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.2. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
3. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
N.B.

Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4 à 1/2 tour supplémentaire après le ser-
1. Capuchon de bougie
1. Clé à bougie
11

Bougie spécifiée :
NGK/CR7E
1.Écartement des électrodes
Écartement des électrodes :
0.7–0.8 mm (0.028–0.031 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9 ft·lbf)
1

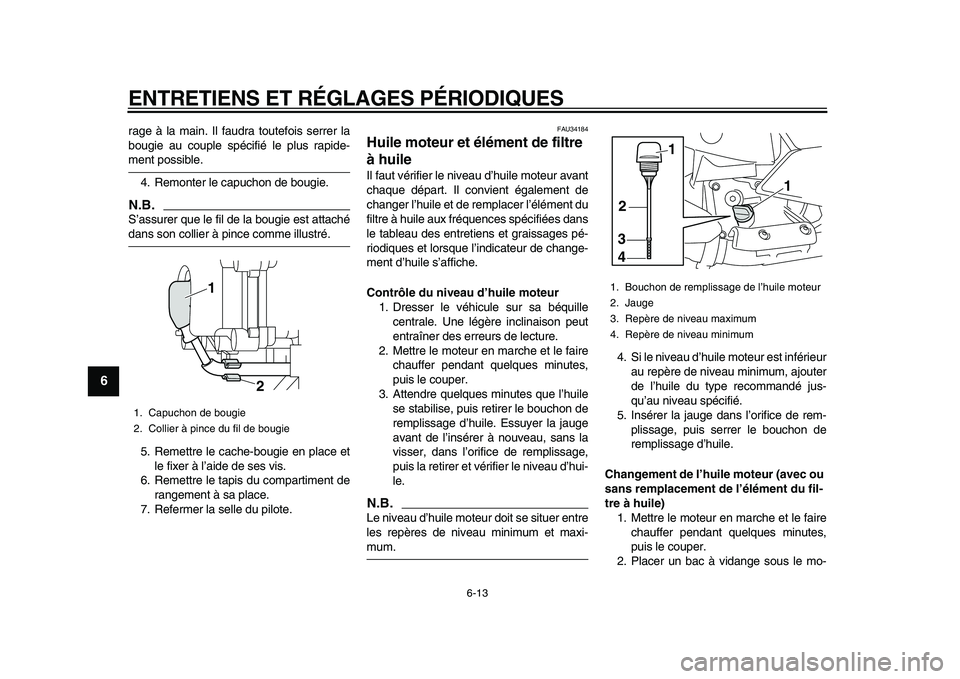

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
1
2
3
4
5
6
7
8
9

rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
4. Remonter le capuchon de bougie.
N.B.

S’assurer que le fil de la bougie est attaché
dans son collier à pince comme illustré.
5. Remettre le cache-bougie en place et
le fixer à l’aide de ses vis.
6. Remettre le tapis du compartiment de
rangement à sa place.
7. Refermer la selle du pilote.
FAU34184
Huile moteur et élément de filtre
à huile
Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer l’élément du
filtre à huile aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques et lorsque l’indicateur de change-
ment d’huile s’affiche.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon de
remplissage d’huile. Essuyer la jauge
avant de l’insérer à nouveau, sans la
visser, dans l’orifice de remplissage,
puis la retirer et vérifier le niveau d’hui-
le.
N.B.

Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé jus-
qu’au niveau spécifié.
5. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile.
Changement de l’huile moteur (avec ou
sans remplacement de l’élément du fil-
tre à huile)
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo-
1. Capuchon de bougie
2. Collier à pince du fil de bougie
1
2

1. Bouchon de remplissage de l’huile moteur
2. Jauge
3. Repère de niveau maximum
4. Repère de niveau minimum
1
3
4
1
2
