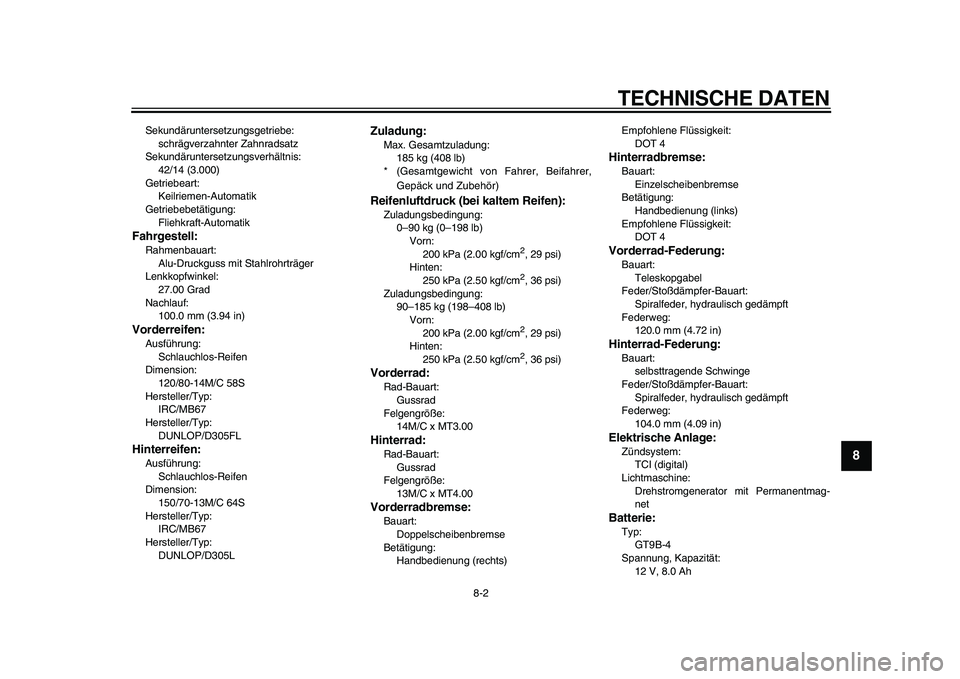

TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

Sekundäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Sekundäruntersetzungsverhältnis:
42/14 (3.000)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:
Rahmenbauart:
Alu-Druckguss mit Stahlrohrträger
Lenkkopfwinkel:
27.00 Grad
Nachlauf:
100.0 mm (3.94 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/80-14M/C 58S
Hersteller/Typ:
IRC/MB67
Hersteller/Typ:
DUNLOP/D305FL
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
150/70-13M/C 64S
Hersteller/Typ:
IRC/MB67
Hersteller/Typ:
DUNLOP/D305L
Zuladung:
Max. Gesamtzuladung:
185 kg (408 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Hinten:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Zuladungsbedingung:
90–185 kg (198–408 lb)
Vorn:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Hinten:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
14M/C x MT3.00
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
13M/C x MT4.00
Vorderradbremse:
Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)
Hinterrad-Federung:
Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
104.0 mm (4.09 in)
Elektrische Anlage:
Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentmag-
net
Batterie:
Typ:
GT9B-4
Spannung, Kapazität:
12 V, 8.0 Ah

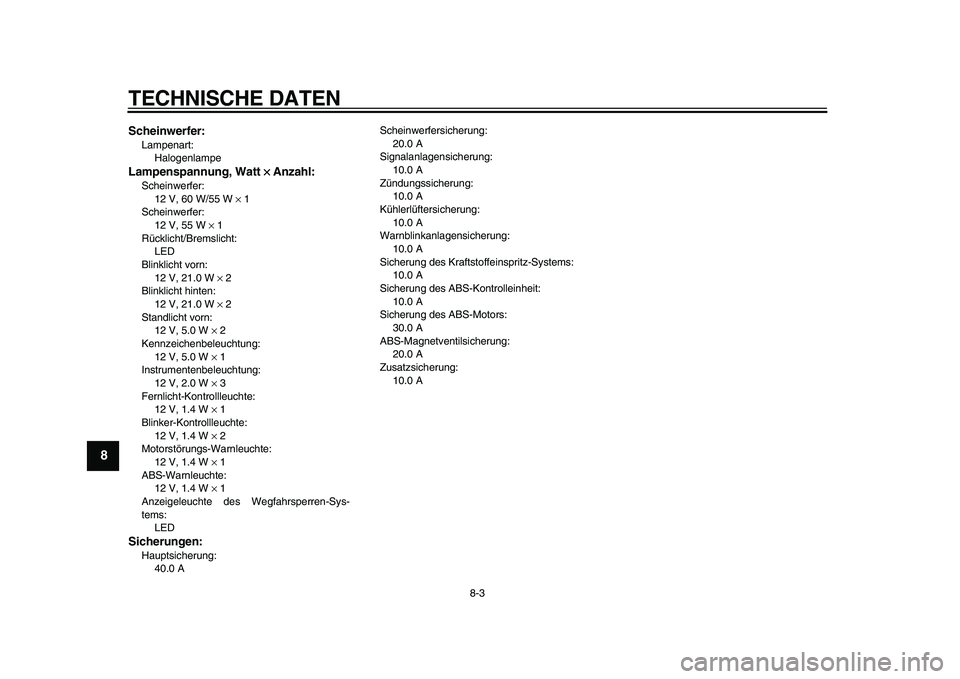

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9

Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×× × ×
Anzahl:
Scheinwerfer:
12 V, 60 W/55 W
×
1
Scheinwerfer:
12 V, 55 W
×
1
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 21.0 W
×
2
Blinklicht hinten:
12 V, 21.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
2
Kennzeichenbeleuchtung:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
12 V, 2.0 W
×
3
Fernlicht-Kontrollleuchte:
12 V, 1.4 W
×
1
Blinker-Kontrollleuchte:
12 V, 1.4 W
×
2
Motorstörungs-Warnleuchte:
12 V, 1.4 W
×
1
ABS-Warnleuchte:
12 V, 1.4 W
×
1
Anzeigeleuchte des Wegfahrsperren-Sys-
tems:
LED

Sicherungen:
Hauptsicherung:
40.0 AScheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
10.0 A
Warnblinkanlagensicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
10.0 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
20.0 A
Zusatzsicherung:
10.0 A

9-1
2
3
4
5
6
7
8
9

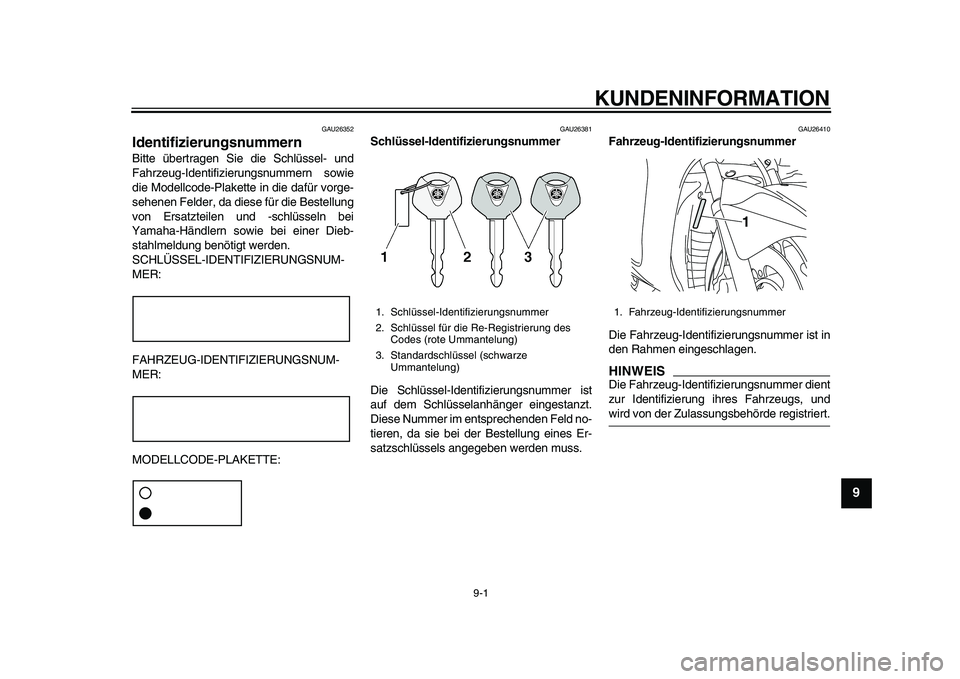

KUNDENINFORMATION
GAU26352
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln bei
Yamaha-Händlern sowie bei einer Dieb-
stahlmeldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGSNUM-
MER:
FAHRZEUG-IDENTIFIZIERUNGSNUM-
MER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.
HINWEIS

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze
Ummantelung)
1. Fahrzeug-Identifizierungsnummer
1

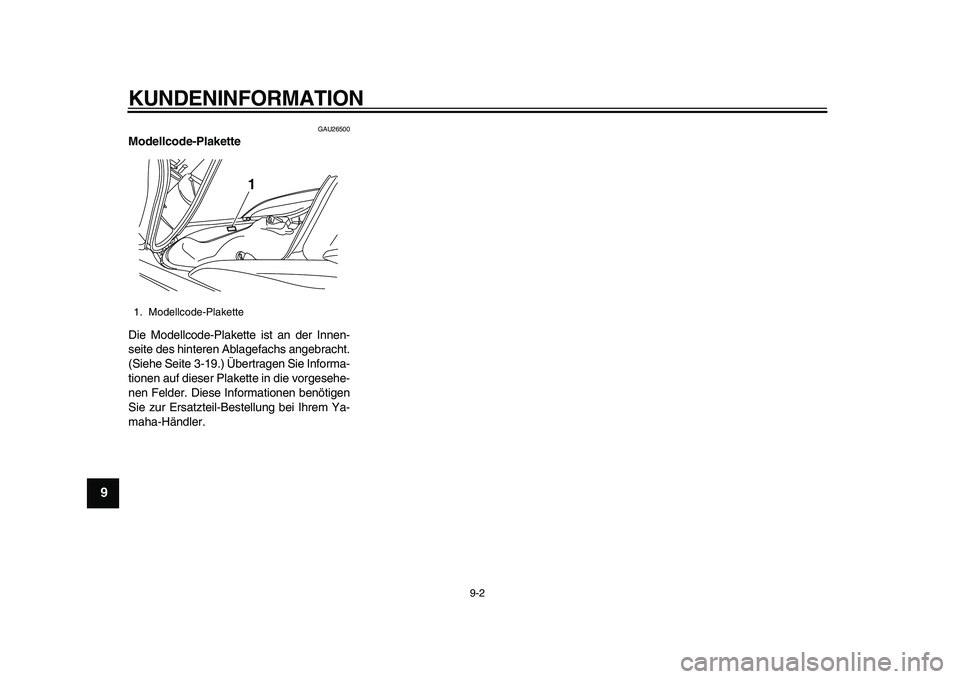

KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8
9

GAU26500
Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 3-19.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem Ya-
maha-Händler.
1. Modellcode-Plakette
1

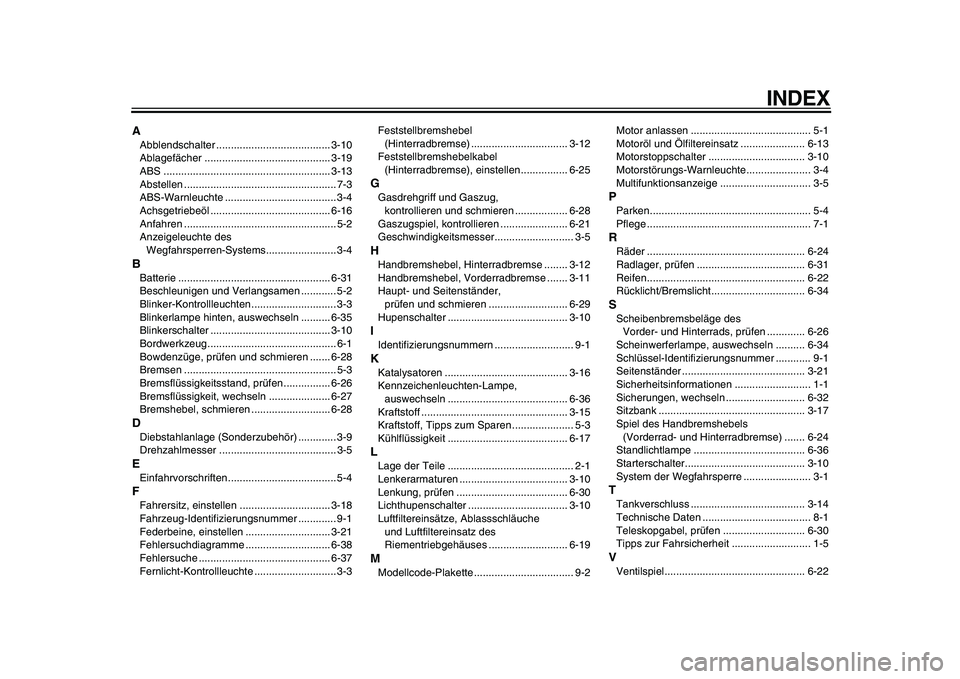

INDEX
A
Abblendschalter ....................................... 3-10
Ablagefächer ........................................... 3-19
ABS ......................................................... 3-13
Abstellen .................................................... 7-3
ABS-Warnleuchte ...................................... 3-4
Achsgetriebeöl ......................................... 6-16
Anfahren .................................................... 5-2
Anzeigeleuchte des
Wegfahrsperren-Systems........................ 3-4
B
Batterie .................................................... 6-31
Beschleunigen und Verlangsamen ............ 5-2
Blinker-Kontrollleuchten............................. 3-3
Blinkerlampe hinten, auswechseln .......... 6-35
Blinkerschalter ......................................... 3-10
Bordwerkzeug............................................ 6-1
Bowdenzüge, prüfen und schmieren ....... 6-28
Bremsen .................................................... 5-3
Bremsflüssigkeitsstand, prüfen................ 6-26
Bremsflüssigkeit, wechseln ..................... 6-27
Bremshebel, schmieren ........................... 6-28
D
Diebstahlanlage (Sonderzubehör) ............. 3-9
Drehzahlmesser ........................................ 3-5
E
Einfahrvorschriften..................................... 5-4
F
Fahrersitz, einstellen ............................... 3-18
Fahrzeug-Identifizierungsnummer ............. 9-1
Federbeine, einstellen ............................. 3-21
Fehlersuchdiagramme ............................. 6-38
Fehlersuche ............................................. 6-37
Fernlicht-Kontrollleuchte ............................ 3-3Feststellbremshebel
(Hinterradbremse) ................................. 3-12
Feststellbremshebelkabel
(Hinterradbremse), einstellen................ 6-25
G
Gasdrehgriff und Gaszug,
kontrollieren und schmieren .................. 6-28
Gaszugspiel, kontrollieren ....................... 6-21
Geschwindigkeitsmesser........................... 3-5
H
Handbremshebel, Hinterradbremse ........ 3-12
Handbremshebel, Vorderradbremse ....... 3-11
Haupt- und Seitenständer,
prüfen und schmieren ........................... 6-29
Hupenschalter ......................................... 3-10
I
Identifizierungsnummern ........................... 9-1
K
Katalysatoren .......................................... 3-16
Kennzeichenleuchten-Lampe,
auswechseln ......................................... 6-36
Kraftstoff .................................................. 3-15
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit ......................................... 6-17
L
Lage der Teile ........................................... 2-1
Lenkerarmaturen ..................................... 3-10
Lenkung, prüfen ...................................... 6-30
Lichthupenschalter .................................. 3-10
Luftfiltereinsätze, Ablassschläuche
und Luftfiltereinsatz des
Riementriebgehäuses ........................... 6-19
M
Modellcode-Plakette .................................. 9-2Motor anlassen ......................................... 5-1
Motoröl und Ölfiltereinsatz ...................... 6-13
Motorstoppschalter ................................. 3-10
Motorstörungs-Warnleuchte...................... 3-4
Multifunktionsanzeige ............................... 3-5
P
Parken....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-24
Radlager, prüfen ..................................... 6-31
Reifen...................................................... 6-22
Rücklicht/Bremslicht................................ 6-34
S
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ............. 6-26
Scheinwerferlampe, auswechseln .......... 6-34
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-21
Sicherheitsinformationen .......................... 1-1
Sicherungen, wechseln ........................... 6-32
Sitzbank .................................................. 3-17
Spiel des Handbremshebels
(Vorderrad- und Hinterradbremse) ....... 6-24
Standlichtlampe ...................................... 6-36
Starterschalter......................................... 3-10
System der Wegfahrsperre ....................... 3-1
T
Tankverschluss ....................................... 3-14
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen ............................ 6-30
Tipps zur Fahrsicherheit ........................... 1-5
V
Ventilspiel................................................ 6-22

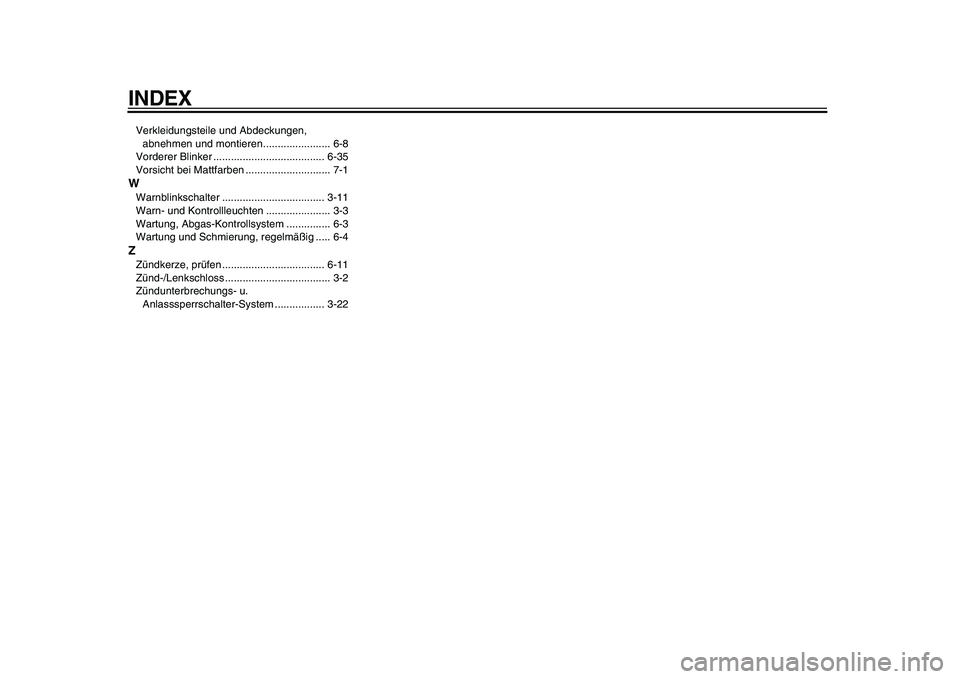

INDEX
Verkleidungsteile und Abdeckungen,
abnehmen und montieren....................... 6-8
Vorderer Blinker ...................................... 6-35
Vorsicht bei Mattfarben ............................. 7-1
W
Warnblinkschalter ................................... 3-11
Warn- und Kontrollleuchten ...................... 3-3
Wartung, Abgas-Kontrollsystem ............... 6-3
Wartung und Schmierung, regelmäßig ..... 6-4
Z
Zündkerze, prüfen ................................... 6-11
Zünd-/Lenkschloss .................................... 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ................. 3-22

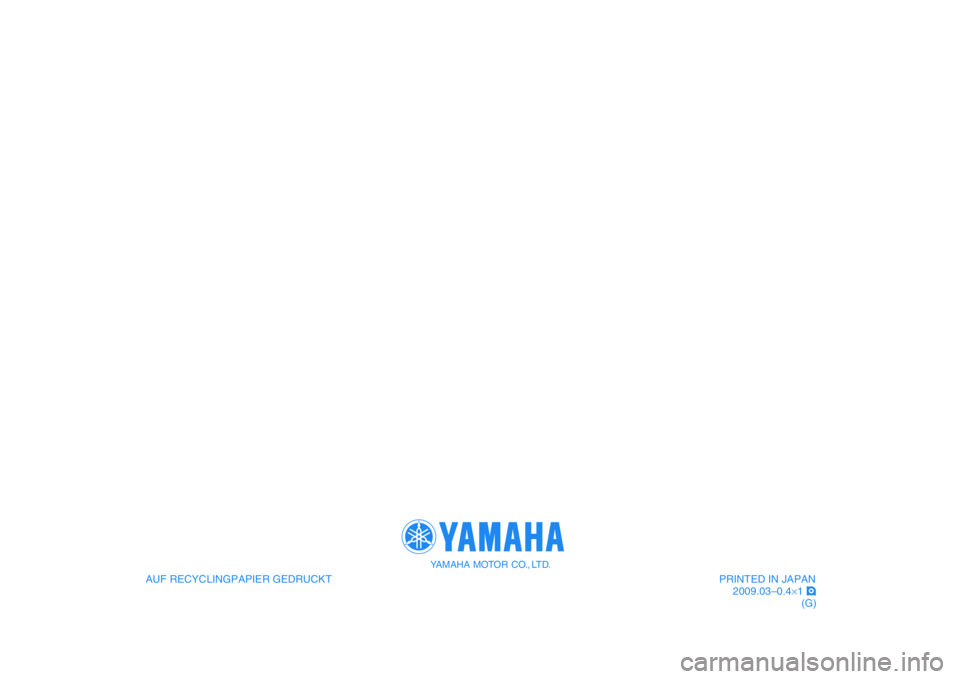

AUF RECYCLINGPAPIER GEDRUCKT
