2009 YAMAHA FZS Manuale duso (in Italian)

Risoluzione dei guasti
90
HJU34620

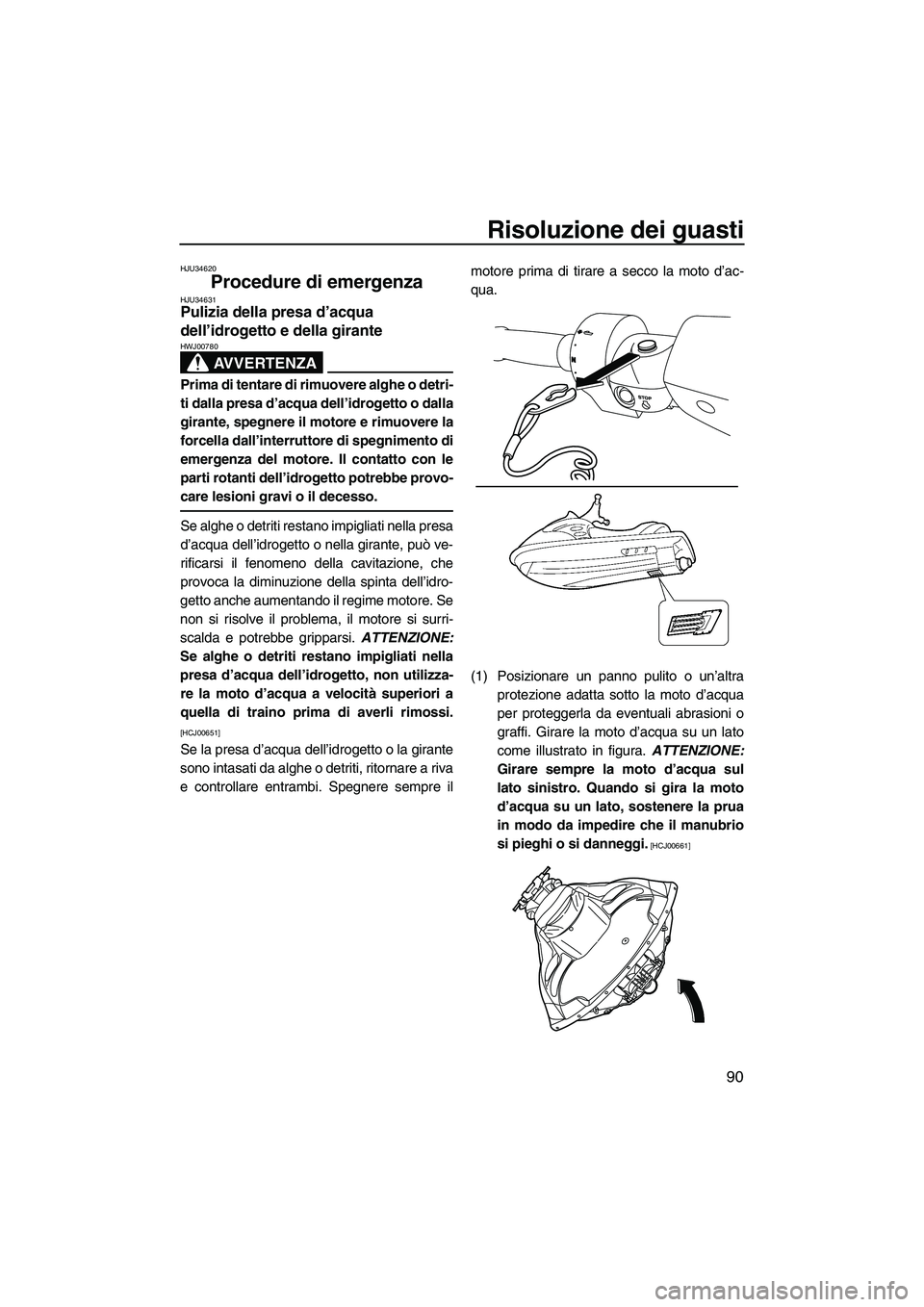

Procedure di emergenza HJU34631Pulizia della presa d’acqua
dell’idrogetto e della girante
AVVERTENZA
HWJ00780
Prima di tentare di rimuovere alghe o detri-
ti dalla presa d’acqua dell’idrogetto o dalla
girante, spegnere il motore e rimuovere la
forcella dall’interruttore di spegnimento di
emergenza del motore. Il contatto con le
parti rotanti dell’idrogetto potrebbe provo-
care lesioni gravi o il decesso.
Se alghe o detriti restano impigliati nella presa
d’acqua dell’idrogetto o nella girante, può ve-
rificarsi il fenomeno della cavitazione, che
provoca la diminuzione della spinta dell’idro-
getto anche aumentando il regime motore. Se
non si risolve il problema, il motore si surri-
scalda e potrebbe gripparsi. ATTENZIONE:
Se alghe o detriti restano impigliati nella
presa d’acqua dell’idrogetto, non utilizza-
re la moto d’acqua a velocità superiori a
quella di traino prima di averli rimossi.
[HCJ00651]
Se la presa d’acqua dell’idrogetto o la girante
sono intasati da alghe o detriti, ritornare a riva
e controllare entrambi. Spegnere sempre ilmotore prima di tirare a secco la moto d’ac-
qua.
(1) Posizionare un panno pulito o un’altra
protezione adatta sotto la moto d’acqua
per proteggerla da eventuali abrasioni o
graffi. Girare la moto d’acqua su un lato
come illustrato in figura. ATTENZIONE:
Girare sempre la moto d’acqua sul
lato sinistro. Quando si gira la moto
d’acqua su un lato, sostenere la prua
in modo da impedire che il manubrio
si pieghi o si danneggi.
[HCJ00661]
UF2C70H0.book Page 90 Tuesday, November 4, 2008 4:17 PM

Risoluzione dei guasti
91
(2) Rimuovere le alghe o i detriti intorno alla
presa d’acqua dell’idrogetto, dall’albero
di trasmissione, dalla girante, dalla sede
della pompa e dall’ugello direzionale.
Se la rimozione dovesse risultare difficol-
tosa, consultare il concessionario
Yamaha di fiducia.
HJU34641Avviamento in caso di batteria scarica
Se la batteria della moto d’acqua si è scarica-
ta, si può avviare il motore con una batteria da
12 Volt e cavi di emergenza.
HJU34662Collegamento dei cavi di emergenza
AVVERTENZA
HWJ01250
Per evitare l’esplosione della batteria e
danneggiamenti gravi dell’impianto elettri-
co:

Non invertire i poli dei cavi di emergenza
quando li si collega alle batterie.

Non collegare il cavo di emergenza ne-
gativo (–) al morsetto negativo (–) della
batteria della moto d’acqua.

Non fare entrare in contatto il cavo di
emergenza positivo (+) con il cavo di
emergenza negativo (–).
(1) Collegare il cavo di emergenza positivo
(+) ai morsetti positivi (+) di entrambe le
batterie.
(2) Collegare una estremità del cavo di
emergenza negativo (–) al morsetto ne-
gativo (–) della batteria esterna.(3) Collegare l’altra estremità del cavo
d’emergenza negativo (–) ad un anello di
sollevamento motore.
(4) Avviare il motore e poi scollegare i cavi
invertendo le fasi della procedura sopra
descritta. ATTENZIONE: Non premere
mai l’interruttore di avviamento men-
tre il motore è in funzione. Non aziona-
re l’interruttore di avviamento per più
di 5 secondi, altrimenti la batteria si
scarica ed il motore non si avvia. Inol-
tre, si può danneggiare il motorino di
avviamento. Se il motore non si avvia
entro 5 secondi, rilasciare l’interrutto-
re di avviamento, attendere 15 secon-
di e poi riprovare.
[HCJ00481]
HJU36991
Sostituzione dei fusibili
I fusibili si trovano nella scatola dell’impianto
elettrico.
Per sostituire un fusibile:
(1) Rimuovere le selle. (Vedere pagina 25
per le procedure di rimozione ed installa-
zione della sella.)
1Cavo di emergenza negativo (–)
2Cavo di emergenza positivo (+)
3Batteria esterna
4Anello per sollevamento motore
2
3 1
4
UF2C70H0.book Page 91 Tuesday, November 4, 2008 4:17 PM

Risoluzione dei guasti
92

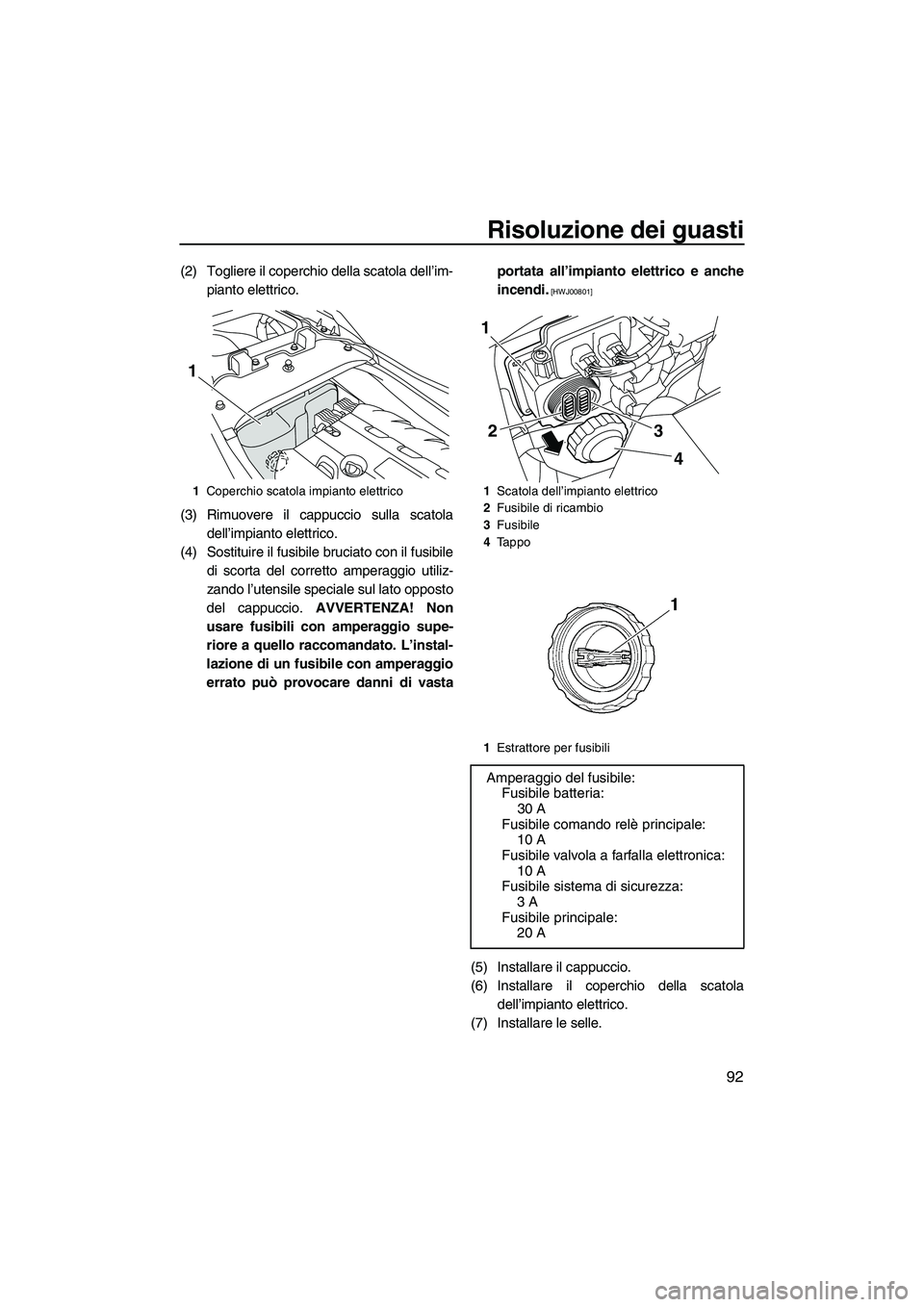

(2) Togliere il coperchio della scatola dell’im-
pianto elettrico.
(3) Rimuovere il cappuccio sulla scatola
dell’impianto elettrico.
(4) Sostituire il fusibile bruciato con il fusibile
di scorta del corretto amperaggio utiliz-
zando l’utensile speciale sul lato opposto
del cappuccio. AVVERTENZA! Non
usare fusibili con amperaggio supe-
riore a quello raccomandato. L’instal-
lazione di un fusibile con amperaggio
errato può provocare danni di vastaportata all’impianto elettrico e anche
incendi.
[HWJ00801]
(5) Installare il cappuccio.
(6) Installare il coperchio della scatola
dell’impianto elettrico.
(7) Installare le selle.
1Coperchio scatola impianto elettrico
1
1Scatola dell’impianto elettrico
2Fusibile di ricambio
3Fusibile
4Ta p p o
1Estrattore per fusibili
Amperaggio del fusibile:
Fusibile batteria:
30 A
Fusibile comando relè principale:
10 A
Fusibile valvola a farfalla elettronica:
10 A
Fusibile sistema di sicurezza:
3 A
Fusibile principale:
20 A
3 2
4
1
UF2C70H0.book Page 92 Tuesday, November 4, 2008 4:17 PM

Risoluzione dei guasti
93

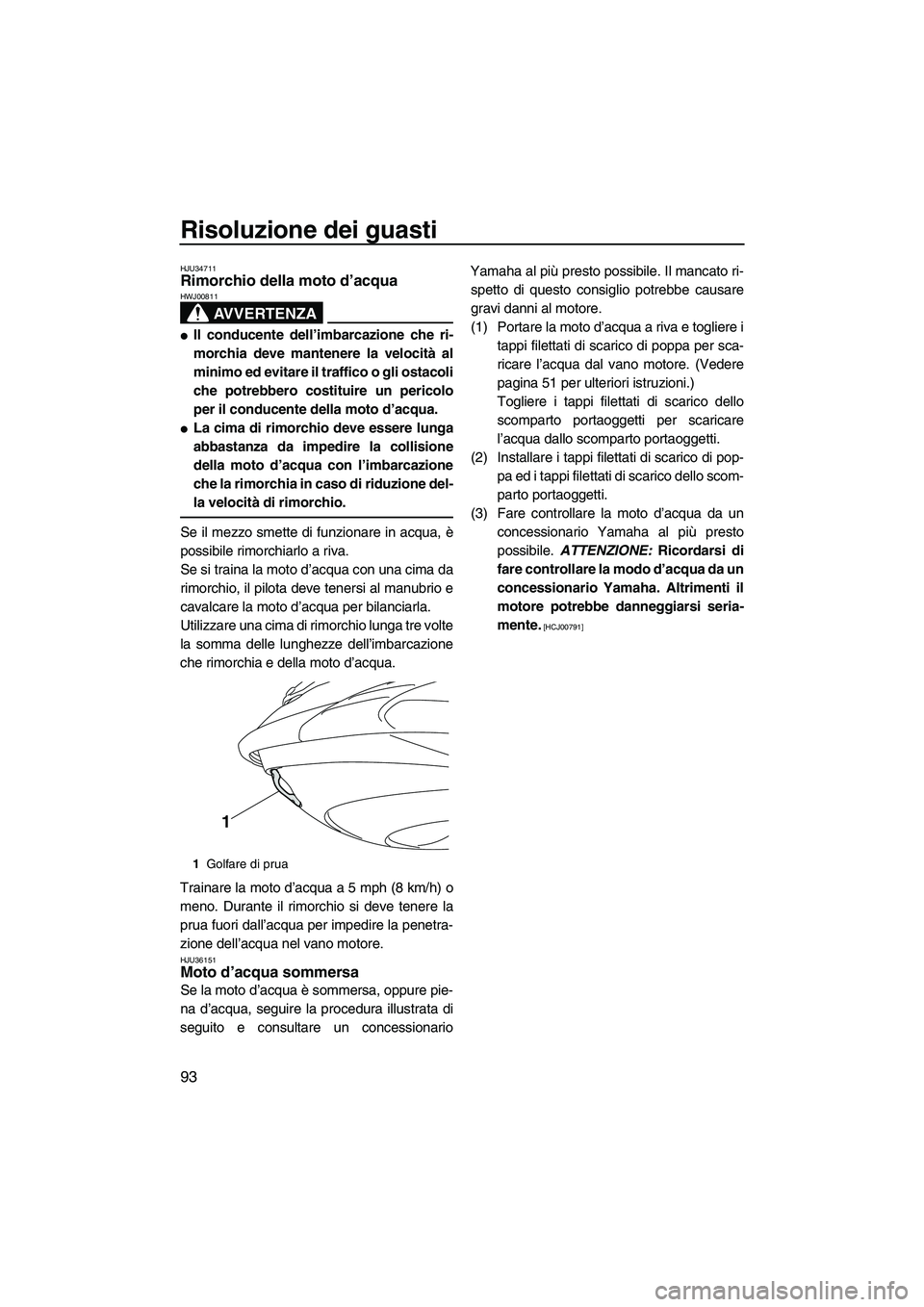

HJU34711Rimorchio della moto d’acqua
AVVERTENZA
HWJ00811

Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.

La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Se si traina la moto d’acqua con una cima da
rimorchio, il pilota deve tenersi al manubrio e
cavalcare la moto d’acqua per bilanciarla.
Utilizzare una cima di rimorchio lunga tre volte
la somma delle lunghezze dell’imbarcazione
che rimorchia e della moto d’acqua.
Trainare la moto d’acqua a 5 mph (8 km/h) o
meno. Durante il rimorchio si deve tenere la
prua fuori dall’acqua per impedire la penetra-
zione dell’acqua nel vano motore.
HJU36151Moto d’acqua sommersa
Se la moto d’acqua è sommersa, oppure pie-
na d’acqua, seguire la procedura illustrata di
seguito e consultare un concessionarioYamaha al più presto possibile. Il mancato ri-
spetto di questo consiglio potrebbe causare
gravi danni al motore.
(1) Portare la moto d’acqua a riva e togliere i
tappi filettati di scarico di poppa per sca-
ricare l’acqua dal vano motore. (Vedere
pagina 51 per ulteriori istruzioni.)
Togliere i tappi filettati di scarico dello
scomparto portaoggetti per scaricare
l’acqua dallo scomparto portaoggetti.
(2) Installare i tappi filettati di scarico di pop-
pa ed i tappi filettati di scarico dello scom-
parto portaoggetti.
(3) Fare controllare la moto d’acqua da un
concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da un
concessionario Yamaha. Altrimenti il
motore potrebbe danneggiarsi seria-
mente.
[HCJ00791]
1Golfare di prua
1
UF2C70H0.book Page 93 Tuesday, November 4, 2008 4:17 PM

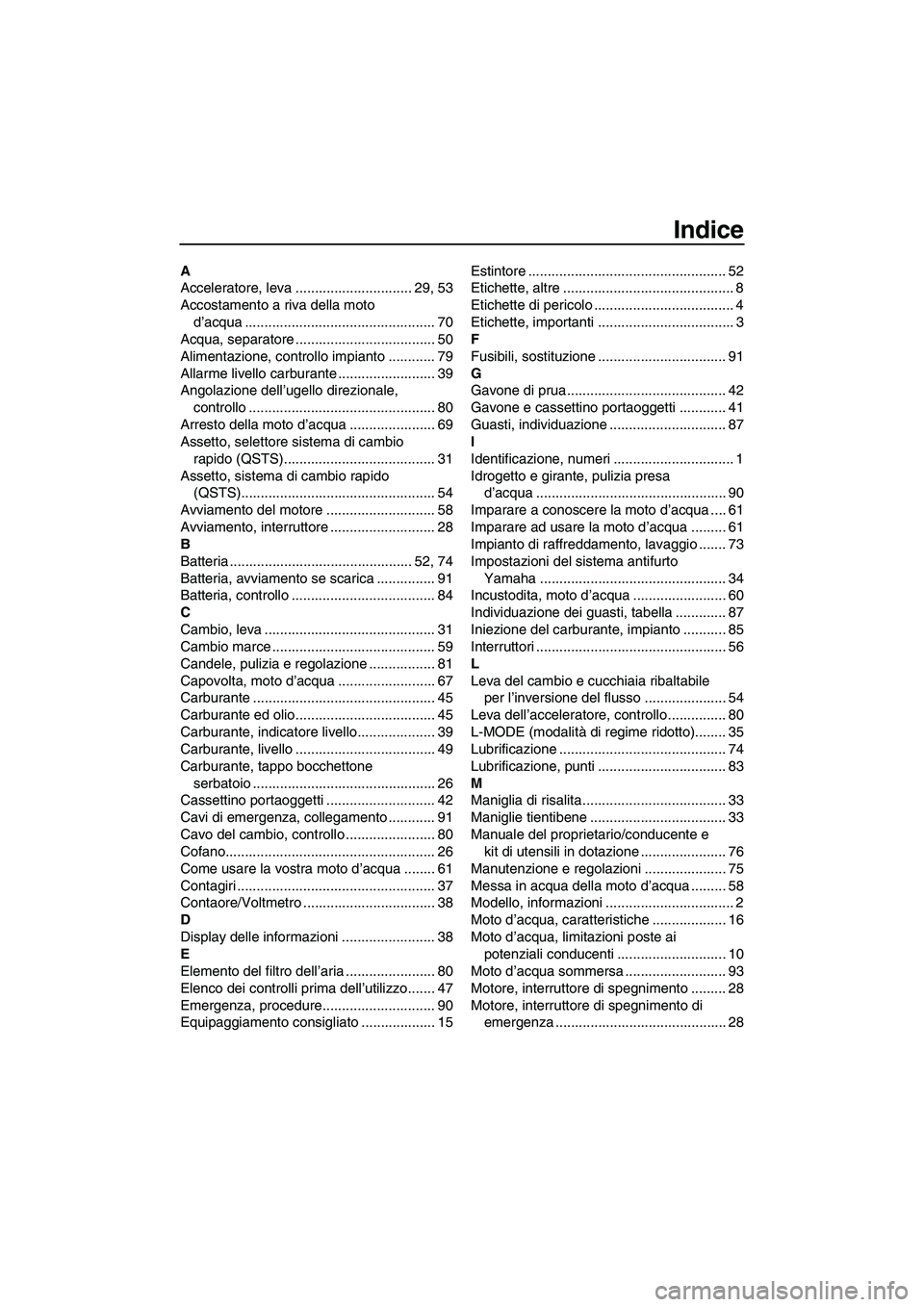

Indice
A
Acceleratore, leva .............................. 29, 53
Accostamento a riva della moto
d’acqua ................................................. 70
Acqua, separatore .................................... 50
Alimentazione, controllo impianto ............ 79
Allarme livello carburante ......................... 39
Angolazione dell’ugello direzionale,
controllo ................................................ 80
Arresto della moto d’acqua ...................... 69
Assetto, selettore sistema di cambio
rapido (QSTS)....................................... 31
Assetto, sistema di cambio rapido
(QSTS).................................................. 54
Avviamento del motore ............................ 58
Avviamento, interruttore ........................... 28
B
Batteria ............................................... 52, 74
Batteria, avviamento se scarica ............... 91
Batteria, controllo ..................................... 84
C
Cambio, leva ............................................ 31
Cambio marce .......................................... 59
Candele, pulizia e regolazione ................. 81
Capovolta, moto d’acqua ......................... 67
Carburante ............................................... 45
Carburante ed olio.................................... 45
Carburante, indicatore livello.................... 39
Carburante, livello .................................... 49
Carburante, tappo bocchettone
serbatoio ............................................... 26
Cassettino portaoggetti ............................ 42
Cavi di emergenza, collegamento ............ 91
Cavo del cambio, controllo ....................... 80
Cofano...................................................... 26
Come usare la vostra moto d’acqua ........ 61
Contagiri ................................................... 37
Contaore/Voltmetro .................................. 38
D
Display delle informazioni ........................ 38
E
Elemento del filtro dell’aria ....................... 80
Elenco dei controlli prima dell’utilizzo....... 47
Emergenza, procedure............................. 90
Equipaggiamento consigliato ................... 15Estintore ................................................... 52
Etichette, altre ............................................ 8
Etichette di pericolo .................................... 4
Etichette, importanti ................................... 3
F
Fusibili, sostituzione ................................. 91
G
Gavone di prua......................................... 42
Gavone e cassettino portaoggetti ............ 41
Guasti, individuazione .............................. 87
I
Identificazione, numeri ............................... 1
Idrogetto e girante, pulizia presa
d’acqua ................................................. 90
Imparare a conoscere la moto d’acqua .... 61
Imparare ad usare la moto d’acqua ......... 61
Impianto di raffreddamento, lavaggio ....... 73
Impostazioni del sistema antifurto
Yamaha ................................................ 34
Incustodita, moto d’acqua ........................ 60
Individuazione dei guasti, tabella ............. 87
Iniezione del carburante, impianto ........... 85
Interruttori ................................................. 56
L
Leva del cambio e cucchiaia ribaltabile
per l’inversione del flusso ..................... 54
Leva dell’acceleratore, controllo............... 80
L-MODE (modalità di regime ridotto)........ 35
Lubrificazione ........................................... 74
Lubrificazione, punti ................................. 83
M
Maniglia di risalita..................................... 33
Maniglie tientibene ................................... 33
Manuale del proprietario/conducente e
kit di utensili in dotazione ...................... 76
Manutenzione e regolazioni ..................... 75
Messa in acqua della moto d’acqua ......... 58
Modello, informazioni ................................. 2
Moto d’acqua, caratteristiche ................... 16
Moto d’acqua, limitazioni poste ai
potenziali conducenti ............................ 10
Moto d’acqua sommersa .......................... 93
Motore, interruttore di spegnimento ......... 28
Motore, interruttore di spegnimento di
emergenza ............................................ 28
UF2C70H0.book Page 1 Tuesday, November 4, 2008 4:17 PM

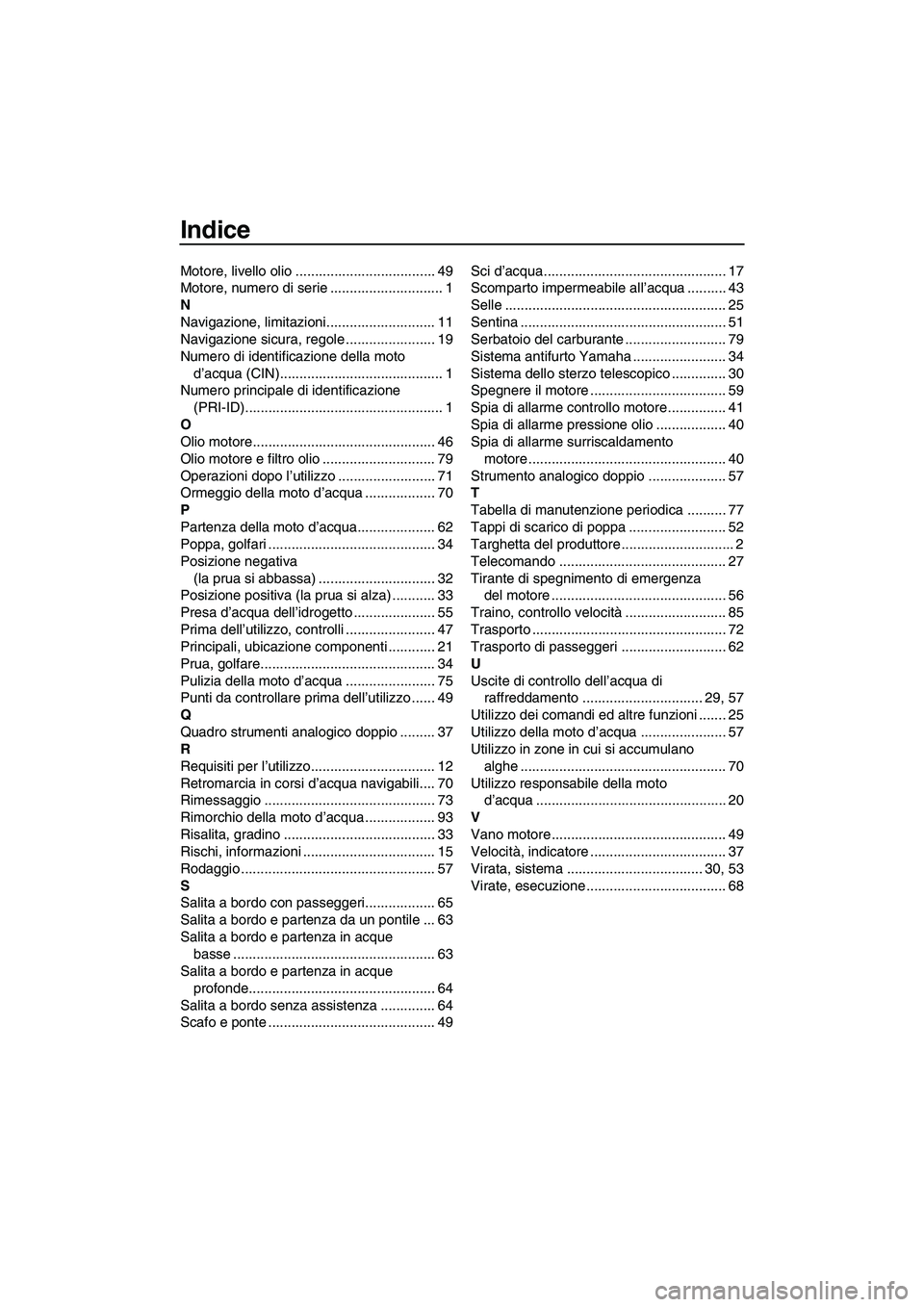

Indice
Motore, livello olio .................................... 49
Motore, numero di serie ............................. 1
N
Navigazione, limitazioni............................ 11
Navigazione sicura, regole ....................... 19
Numero di identificazione della moto
d’acqua (CIN).......................................... 1
Numero principale di identificazione
(PRI-ID)................................................... 1
O
Olio motore............................................... 46
Olio motore e filtro olio ............................. 79
Operazioni dopo l’utilizzo ......................... 71
Ormeggio della moto d’acqua .................. 70
P
Partenza della moto d’acqua.................... 62
Poppa, golfari ........................................... 34
Posizione negativa
(la prua si abbassa) .............................. 32
Posizione positiva (la prua si alza) ........... 33
Presa d’acqua dell’idrogetto ..................... 55
Prima dell’utilizzo, controlli ....................... 47
Principali, ubicazione componenti ............ 21
Prua, golfare............................................. 34
Pulizia della moto d’acqua ....................... 75
Punti da controllare prima dell’utilizzo ...... 49
Q
Quadro strumenti analogico doppio ......... 37
R
Requisiti per l’utilizzo................................ 12
Retromarcia in corsi d’acqua navigabili.... 70
Rimessaggio ............................................ 73
Rimorchio della moto d’acqua .................. 93
Risalita, gradino ....................................... 33
Rischi, informazioni .................................. 15
Rodaggio .................................................. 57
S
Salita a bordo con passeggeri.................. 65
Salita a bordo e partenza da un pontile ... 63
Salita a bordo e partenza in acque
basse .................................................... 63
Salita a bordo e partenza in acque
profonde................................................ 64
Salita a bordo senza assistenza .............. 64
Scafo e ponte ........................................... 49Sci d’acqua............................................... 17
Scomparto impermeabile all’acqua .......... 43
Selle ......................................................... 25
Sentina ..................................................... 51
Serbatoio del carburante .......................... 79
Sistema antifurto Yamaha ........................ 34
Sistema dello sterzo telescopico .............. 30
Spegnere il motore ................................... 59
Spia di allarme controllo motore............... 41
Spia di allarme pressione olio .................. 40
Spia di allarme surriscaldamento
motore ................................................... 40
Strumento analogico doppio .................... 57
T
Tabella di manutenzione periodica .......... 77
Tappi di scarico di poppa ......................... 52
Targhetta del produttore ............................. 2
Telecomando ........................................... 27
Tirante di spegnimento di emergenza
del motore ............................................. 56
Traino, controllo velocità.......................... 85
Trasporto .................................................. 72
Trasporto di passeggeri ........................... 62
U
Uscite di controllo dell’acqua di
raffreddamento ............................... 29, 57
Utilizzo dei comandi ed altre funzioni ....... 25
Utilizzo della moto d’acqua ...................... 57
Utilizzo in zone in cui si accumulano
alghe ..................................................... 70
Utilizzo responsabile della moto
d’acqua ................................................. 20
V
Vano motore ............................................. 49
Velocità, indicatore ................................... 37
Virata, sistema ................................... 30, 53
Virate, esecuzione.................................... 68
UF2C70H0.book Page 2 Tuesday, November 4, 2008 4:17 PM

UF2C70H0.book Page 3 Tuesday, November 4, 2008 4:17 PM

YAMAHA MOTOR CO., LTD.
Stampato negli U.S.A.
Dicembre 2008–0.7 × 1 CR
UF2C70H0.book Page 1 Tuesday, November 4, 2008 4:17 PM
