2009 YAMAHA FZ6 NHG diagram

INHALT
Sicherungen wechseln ................. 6-29
Scheinwerferlampe
auswechseln ............................. 6-31
Rücklicht-/Bremslichtlampe
auswechseln ............................. 6-32
Blinkerlampe auswechseln ........... 6-33
Kennzeichenleuchten-Lampe
auswechseln ............................. 6-33
Standlichtlampe auswechseln ...... 6-34
Motorrad aufbocken ..................... 6-34
Vorderrad (FZ6-NHG).................... 6-35
Hinterrad (FZ6-NHG) ..................... 6-36
Fehlersuche .................................. 6-38
Fehlersuchdiagramme .................. 6-39
PFLEGE UND STILLLEGUNG DES
MOTORRADS.................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-4
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1
Identifizierungsnummern ................9-1
U5S5G2G0.book Page 2 Friday, August 1, 2008 9:58 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-38
6
GAU25871

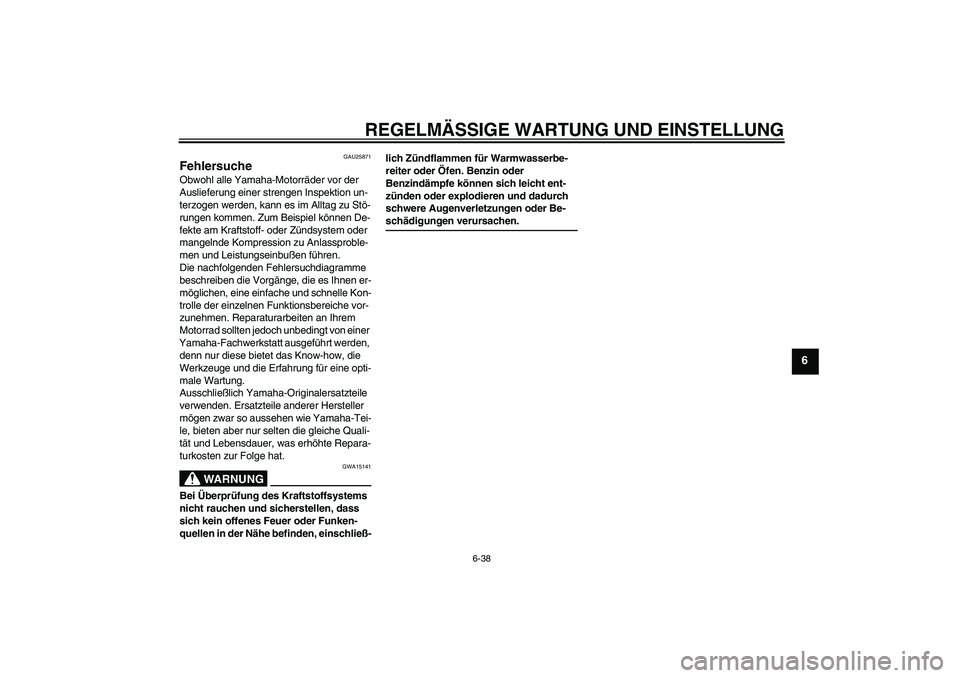

Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
U5S5G2G0.book Page 38 Friday, August 1, 2008 9:58 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-39
6
GAU42361

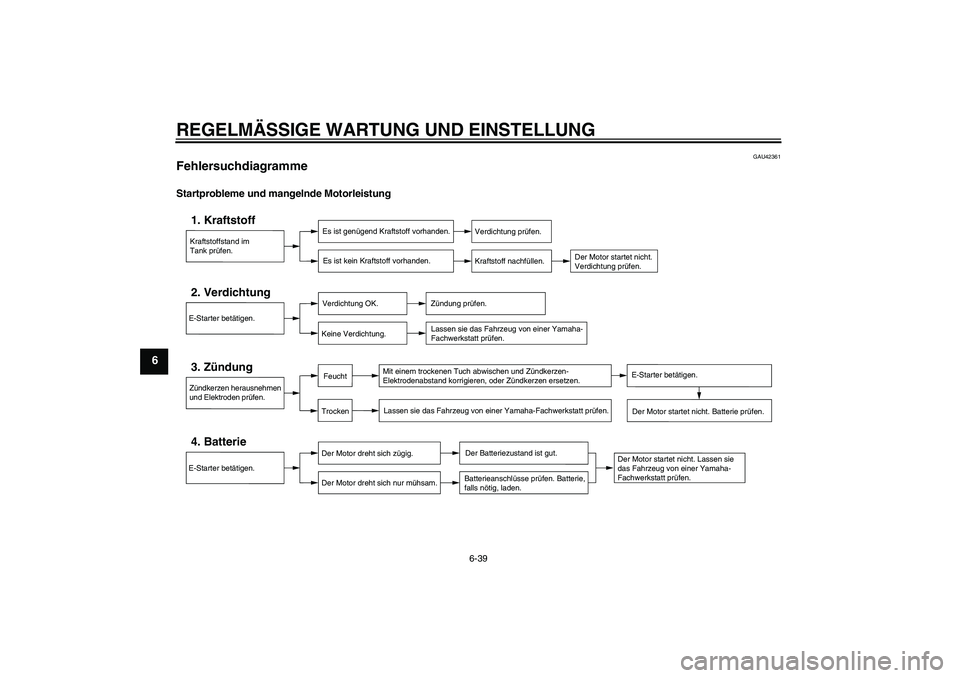

Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
U5S5G2G0.book Page 39 Friday, August 1, 2008 9:58 AM

INDEXAAbblendschalter .................................... 3-13
Abdeckung, abnehmen und montieren ... 6-7
Ablagefach ............................................ 3-20
ABS (für ABS-Modelle) ......................... 3-15
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ...... 3-7
Antriebsketten-Durchhang .................... 6-22
Antriebskette, säubern und
schmieren ........................................... 6-24
Anzeigeleuchte des Wegfahrsperren-
Systems ................................................ 3-7BBatterie.................................................. 6-28
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-33
Blinkerschalter ...................................... 3-13
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-24
Bremsflüssigkeitsstand, prüfen ............. 6-21
Bremsflüssigkeit, wechseln ................... 6-22DDiebstahlanlage (Sonderzubehör) ........ 3-12EEinfahrvorschriften .................................. 5-4FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-21
Fehlersuchdiagramme .......................... 6-39
Fehlersuche .......................................... 6-38
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel ..................................... 3-15
Fußbrems- und Schalthebel,
prüfen und schmieren ......................... 6-25Fußschalthebel ..................................... 3-14
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-24
Gaszugspiel, kontrollieren .................... 6-16HHandbremshebel .................................. 3-15
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-25
Helmhalter ............................................ 3-20
Hinterrad-Bremslichtschalter ................ 6-20
Hinterrad (FZ6-NHG) ............................ 6-36
Hupenschalter ...................................... 3-13IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-18
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-33
Kraftstoff ............................................... 3-17
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-18
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-11
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-4
Kupplungshebel .................................... 3-14
Kupplungshebel-Spiel, einstellen ......... 6-20LLage der Teile......................................... 2-1
Leerlaufdrehzahl ................................... 6-16
Leerlauf-Kontrollleuchte.......................... 3-4
Lenkerarmaturen .................................. 3-13
Lenkung, prüfen.................................... 6-27Lichthupenschalter ................................ 3-13
Luftfiltereinsatz, ersetzen ...................... 6-14
MModellcode-Plakette................................ 9-2
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone...................... 6-8
Motorrad aufbocken .............................. 6-34
Motorstoppschalter................................ 3-13
Motorstörungs-Warnleuchte .................... 3-7
Multifunktionsmesser-Einheit .................. 3-8OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-19
Radlager, prüfen ................................... 6-27
Reifen .................................................... 6-17
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-32SSchalten .................................................. 5-3
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-20
Scheinwerferlampe, auswechseln......... 6-31
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-26
Seitenständer ........................................ 3-22
Seitenständer, prüfen und schmieren ... 6-26
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-29
Sitzbank ................................................ 3-19
Standlichtlampe, auswechseln .............. 6-34
