2009 YAMAHA FZ1 S Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

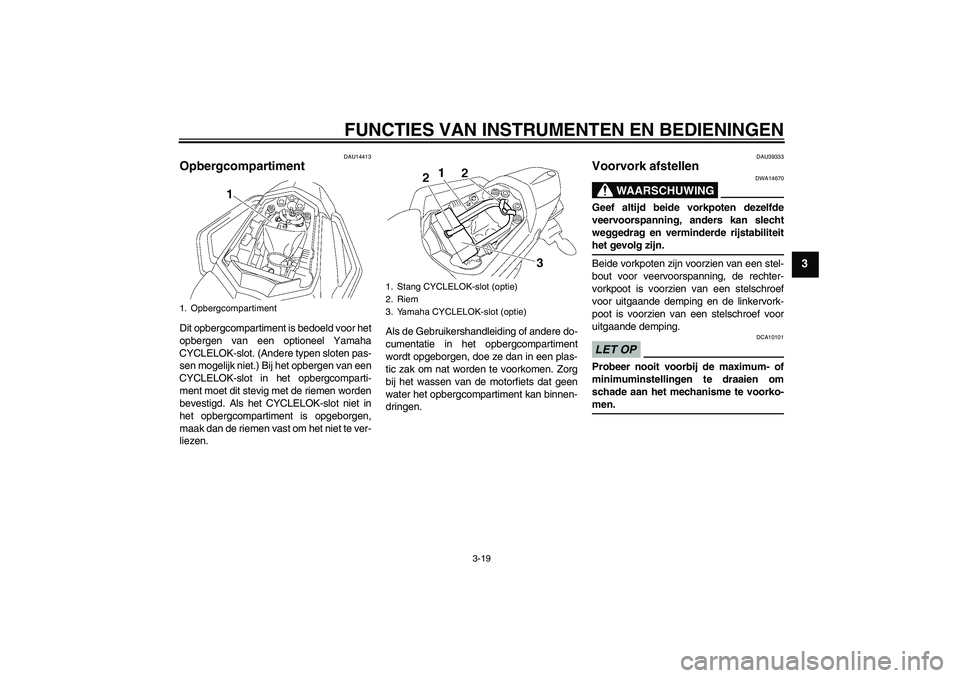

3-19
3
DAU14413
Opbergcompartiment Dit opbergcompartiment is bedoeld voor het
opbergen van een optioneel Yamaha
CYCLELOK-slot. (Andere typen sloten pas-
sen mogelijk niet.) Bij het opbergen van een
CYCLELOK-slot in het opbergcomparti-
ment moet dit stevig met de riemen worden
bevestigd. Als het CYCLELOK-slot niet in
het opbergcompartiment is opgeborgen,
maak dan de riemen vast om het niet te ver-
liezen.Als de Gebruikershandleiding of andere do-
cumentatie in het opbergcompartiment
wordt opgeborgen, doe ze dan in een plas-
tic zak om nat worden te voorkomen. Zorg
bij het wassen van de motorfiets dat geen
water het opbergcompartiment kan binnen-
dringen.
DAU39333
Voorvork afstellen
WAARSCHUWING
DWA14670
Geef altijd beide vorkpoten dezelfde
veervoorspanning, anders kan slecht
weggedrag en verminderde rijstabiliteithet gevolg zijn.
Beide vorkpoten zijn voorzien van een stel-
bout voor veervoorspanning, de rechter-
vorkpoot is voorzien van een stelschroef
voor uitgaande demping en de linkervork-
poot is voorzien van een stelschroef voor
uitgaande demping.LET OP
DCA10101
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-men.
1. Opbergcompartiment
1. Stang CYCLELOK-slot (optie)
2. Riem
3. Yamaha CYCLELOK-slot (optie)
U3C3D3D0.book Page 19 Thursday, July 10, 2008 9:33 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

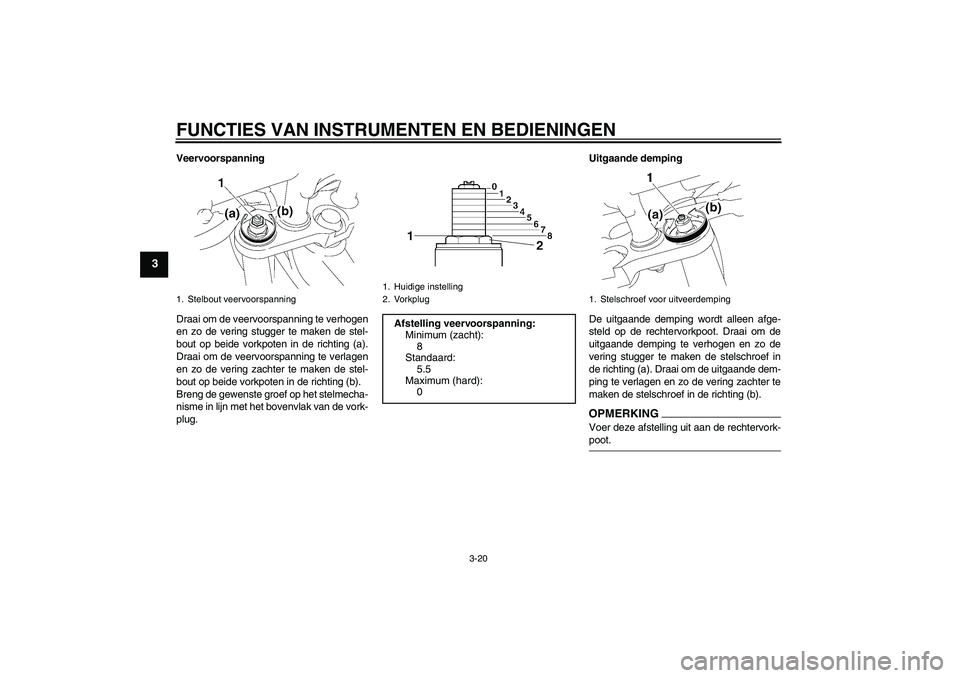

3-20
3
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).
Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de stel-
bout op beide vorkpoten in de richting (b).
Breng de gewenste groef op het stelmecha-
nisme in lijn met het bovenvlak van de vork-
plug.Uitgaande demping
De uitgaande demping wordt alleen afge-
steld op de rechtervorkpoot. Draai om de
uitgaande demping te verhogen en zo de
vering stugger te maken de stelschroef in
de richting (a). Draai om de uitgaande dem-
ping te verlagen en zo de vering zachter te
maken de stelschroef in de richting (b).
OPMERKINGVoer deze afstelling uit aan de rechtervork-poot.
1. Stelbout veervoorspanning
1. Huidige instelling
2. VorkplugAfstelling veervoorspanning:
Minimum (zacht):
8
Standaard:
5.5
Maximum (hard):
0
1. Stelschroef voor uitveerdemping
U3C3D3D0.book Page 20 Thursday, July 10, 2008 9:33 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

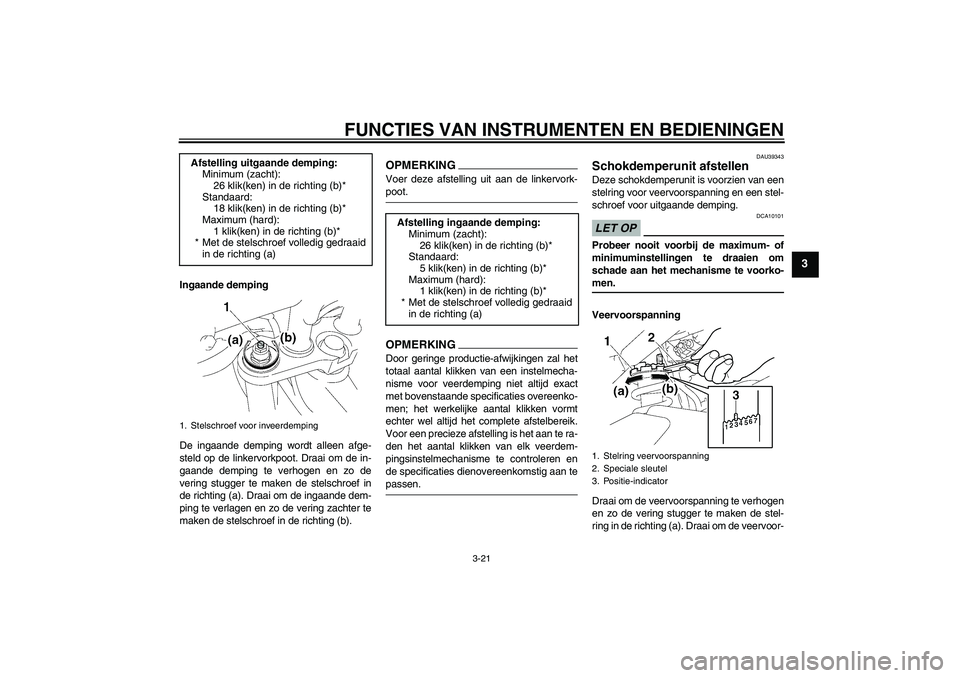

3-21
3
Ingaande demping
De ingaande demping wordt alleen afge-
steld op de linkervorkpoot. Draai om de in-
gaande demping te verhogen en zo de
vering stugger te maken de stelschroef in
de richting (a). Draai om de ingaande dem-
ping te verlagen en zo de vering zachter te
maken de stelschroef in de richting (b).
OPMERKINGVoer deze afstelling uit aan de linkervork-poot.OPMERKINGDoor geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeenko-
men; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikken van elk veerdem-
pingsinstelmechanisme te controleren en
de specificaties dienovereenkomstig aan tepassen.
DAU39343
Schokdemperunit afstellen Deze schokdemperunit is voorzien van een
stelring voor veervoorspanning en een stel-
schroef voor uitgaande demping.LET OP
DCA10101
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-men.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
ring in de richting (a). Draai om de veervoor- Afstelling uitgaande demping:
Minimum (zacht):
26 klik(ken) in de richting (b)*
Standaard:
18 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)
1. Stelschroef voor inveerdemping
Afstelling ingaande demping:
Minimum (zacht):
26 klik(ken) in de richting (b)*
Standaard:
5 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)
1. Stelring veervoorspanning
2. Speciale sleutel
3. Positie-indicator
U3C3D3D0.book Page 21 Thursday, July 10, 2008 9:33 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

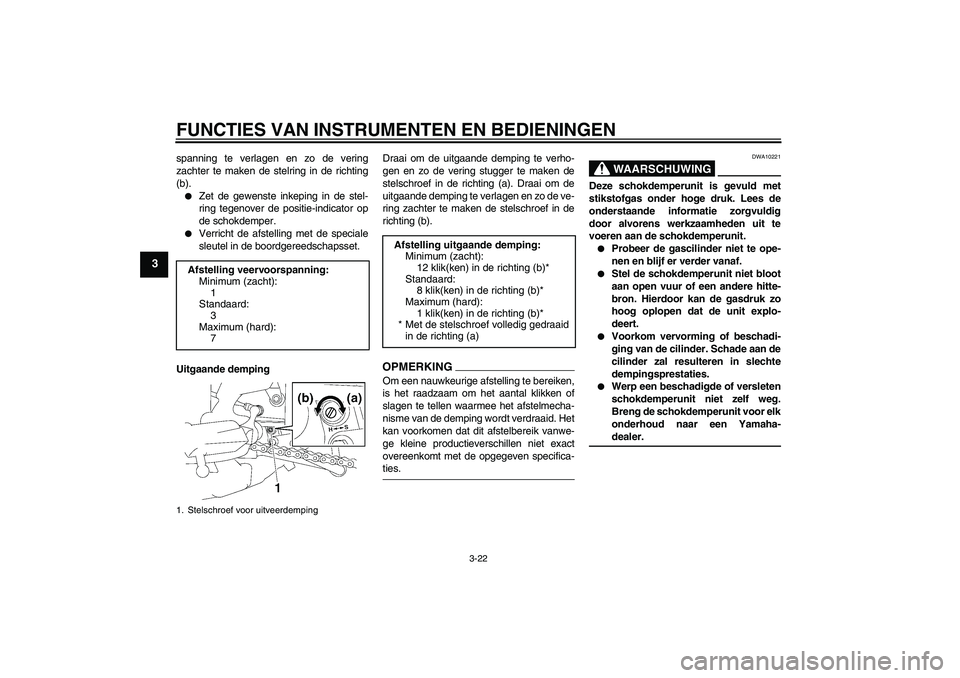

3-22
3
spanning te verlagen en zo de vering
zachter te maken de stelring in de richting
(b).

Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.


Verricht de afstelling met de speciale
sleutel in de boordgereedschapsset.
Uitgaande dempingDraai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef in de richting (a). Draai om de
uitgaande demping te verlagen en zo de ve-
ring zachter te maken de stelschroef in de
richting (b).
OPMERKINGOm een nauwkeurige afstelling te bereiken,
is het raadzaam om het aantal klikken of
slagen te tellen waarmee het afstelmecha-
nisme van de demping wordt verdraaid. Het
kan voorkomen dat dit afstelbereik vanwe-
ge kleine productieverschillen niet exact
overeenkomt met de opgegeven specifica-ties.
WAARSCHUWING
DWA10221
Deze schokdemperunit is gevuld met
stikstofgas onder hoge druk. Lees de
onderstaande informatie zorgvuldig
door alvorens werkzaamheden uit te
voeren aan de schokdemperunit.

Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.


Stel de schokdemperunit niet bloot
aan open vuur of een andere hitte-
bron. Hierdoor kan de gasdruk zo
hoog oplopen dat de unit explo-
deert.


Voorkom vervorming of beschadi-
ging van de cilinder. Schade aan de
cilinder zal resulteren in slechte
dempingsprestaties.


Werp een beschadigde of versleten
schokdemperunit niet zelf weg.
Breng de schokdemperunit voor elk
onderhoud naar een Yamaha-dealer. Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
3
Maximum (hard):
7
1. Stelschroef voor uitveerdemping
Afstelling uitgaande demping:
Minimum (zacht):
12 klik(ken) in de richting (b)*
Standaard:
8 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)
U3C3D3D0.book Page 22 Thursday, July 10, 2008 9:33 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

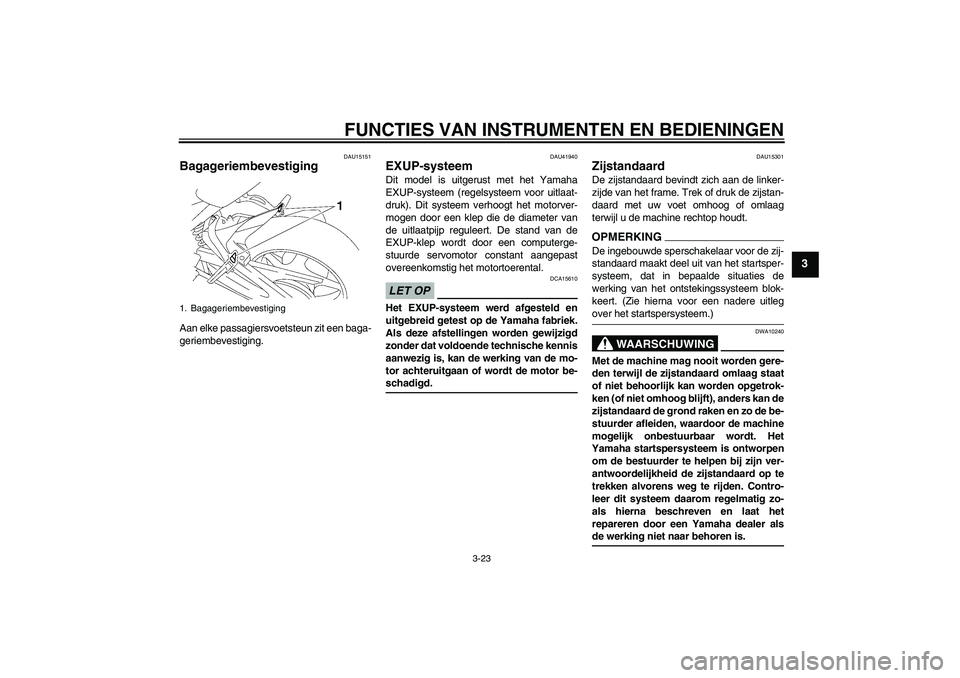

3-23
3
DAU15151
Bagageriembevestiging Aan elke passagiersvoetsteun zit een baga-
geriembevestiging.
DAU41940
EXUP-systeem Dit model is uitgerust met het Yamaha
EXUP-systeem (regelsysteem voor uitlaat-
druk). Dit systeem verhoogt het motorver-
mogen door een klep die de diameter van
de uitlaatpijp reguleert. De stand van de
EXUP-klep wordt door een computerge-
stuurde servomotor constant aangepast
overeenkomstig het motortoerental.LET OP
DCA15610
Het EXUP-systeem werd afgesteld en
uitgebreid getest op de Yamaha fabriek.
Als deze afstellingen worden gewijzigd
zonder dat voldoende technische kennis
aanwezig is, kan de werking van de mo-
tor achteruitgaan of wordt de motor be-schadigd.
DAU15301
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitlegover het startspersysteem.)
WAARSCHUWING
DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer alsde werking niet naar behoren is.
1. Bagageriembevestiging
U3C3D3D0.book Page 23 Thursday, July 10, 2008 9:33 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

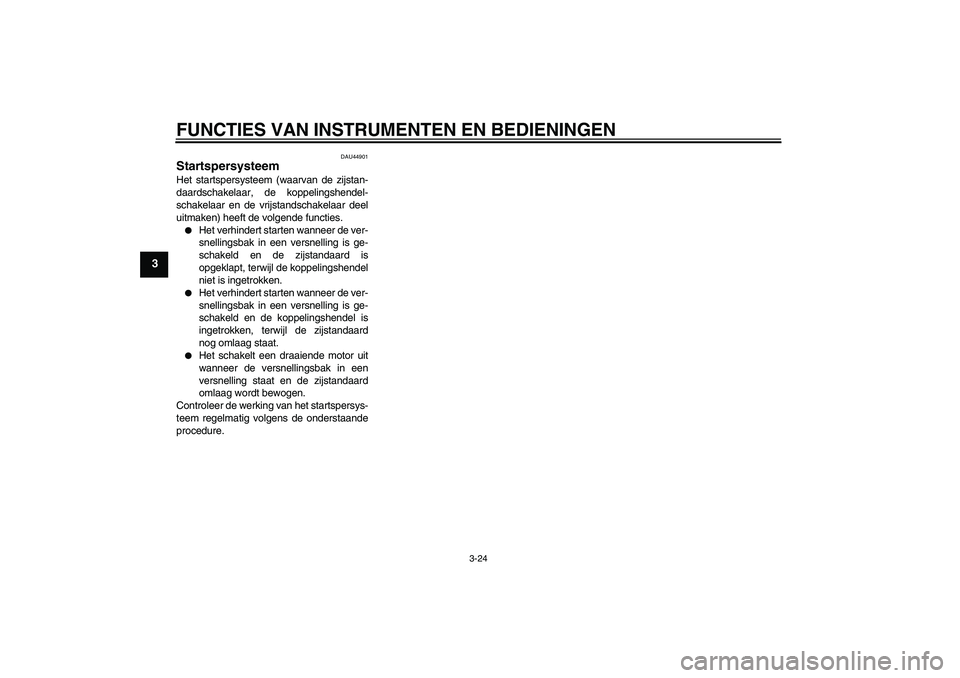

3-24
3
DAU44901
Startspersysteem Het startspersysteem (waarvan de zijstan-
daardschakelaar, de koppelingshendel-
schakelaar en de vrijstandschakelaar deel
uitmaken) heeft de volgende functies.

Het verhindert starten wanneer de ver-
snellingsbak in een versnelling is ge-
schakeld en de zijstandaard is
opgeklapt, terwijl de koppelingshendel
niet is ingetrokken.


Het verhindert starten wanneer de ver-
snellingsbak in een versnelling is ge-
schakeld en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.


Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersys-
teem regelmatig volgens de onderstaande
procedure.
U3C3D3D0.book Page 24 Thursday, July 10, 2008 9:33 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-25
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aan staat.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE


Bij deze inspectie moet de machine op de
middenbok worden gezet.


Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamaha dealer
het systeem te controleren.WAARSCHUWING
U3C3D3D0.book Page 25 Thursday, July 10, 2008 9:33 AM

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN

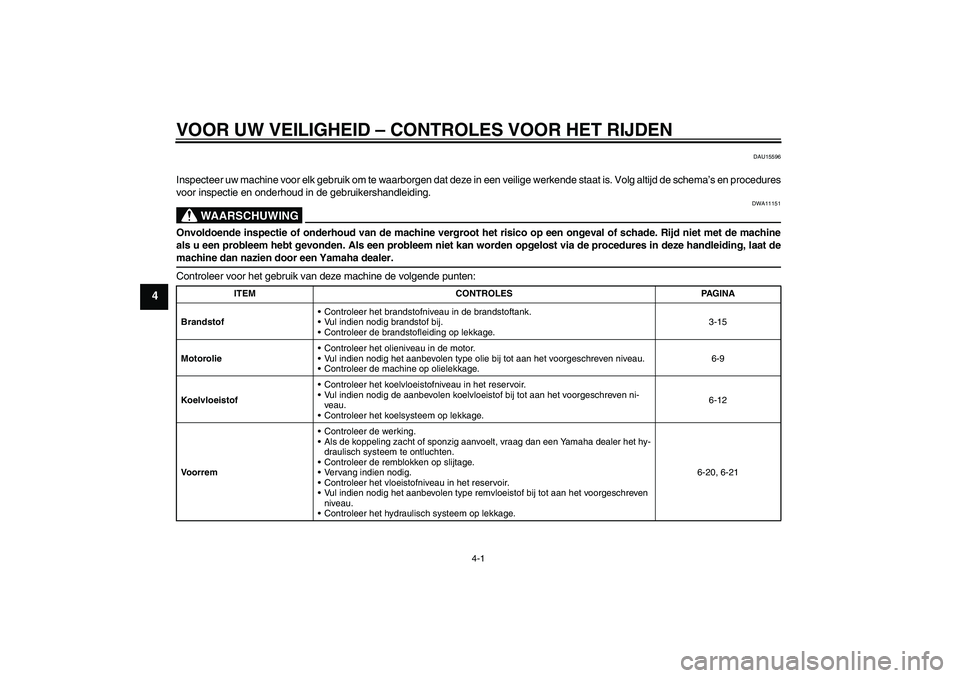

4-1
4
DAU15596
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en procedures
voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING
DWA11151
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op een ongeval of schade. Rijd niet met de machine
als u een probleem hebt gevonden. Als een probleem niet kan worden opgelost via de procedures in deze handleiding, laat demachine dan nazien door een Yamaha dealer.
Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
BrandstofControleer het brandstofniveau in de brandstoftank.
Vul indien nodig brandstof bij.
Controleer de brandstofleiding op lekkage.3-15
MotorolieControleer het olieniveau in de motor.
Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
Controleer de machine op olielekkage.6-9
KoelvloeistofControleer het koelvloeistofniveau in het reservoir.
Vul indien nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven ni-
veau.
Controleer het koelsysteem op lekkage.6-12
VoorremControleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven
niveau.
Controleer het hydraulisch systeem op lekkage.6-20, 6-21
U3C3D3D0.book Page 1 Thursday, July 10, 2008 9:33 AM
