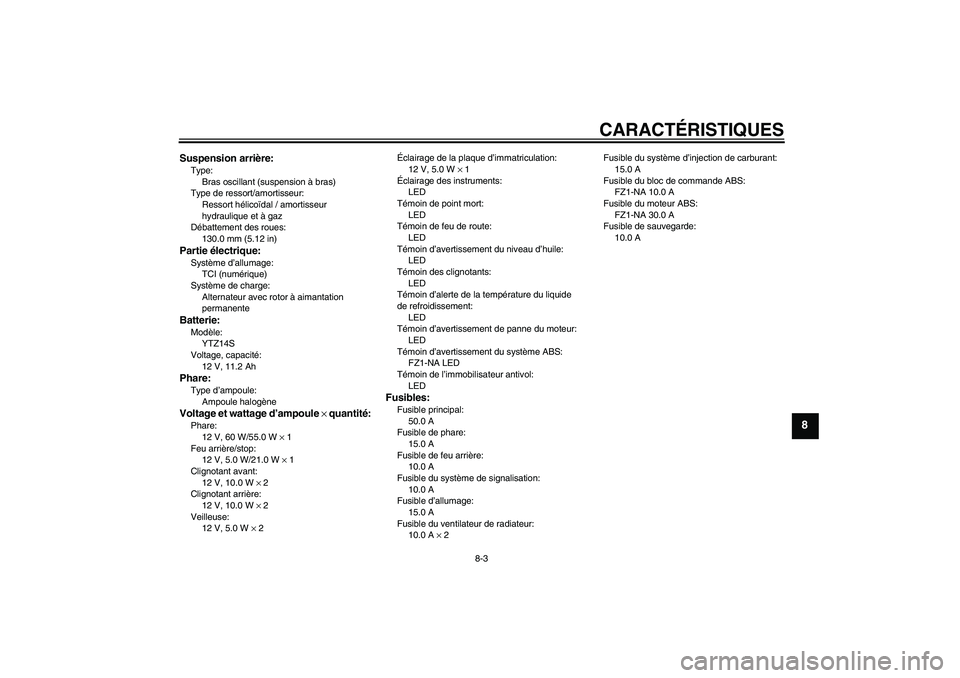

CARACTÉRISTIQUES
8-3
8
Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
130.0 mm (5.12 in)Partie électrique:Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
YTZ14S
Voltage, capacité:
12 V, 11.2 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 1
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 2Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED
Témoin d’alerte de la température du liquide
de refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS:
FZ1-NA LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
15.0 A
Fusible de feu arrière:
10.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
Fusible du ventilateur de radiateur:
10.0 A × 2Fusible du système d’injection de carburant:
15.0 A
Fusible du bloc de commande ABS:
FZ1-NA 10.0 A
Fusible du moteur ABS:
FZ1-NA 30.0 A
Fusible de sauvegarde:
10.0 A
U2D1F3F0.book Page 3 Friday, July 11, 2008 9:45 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351

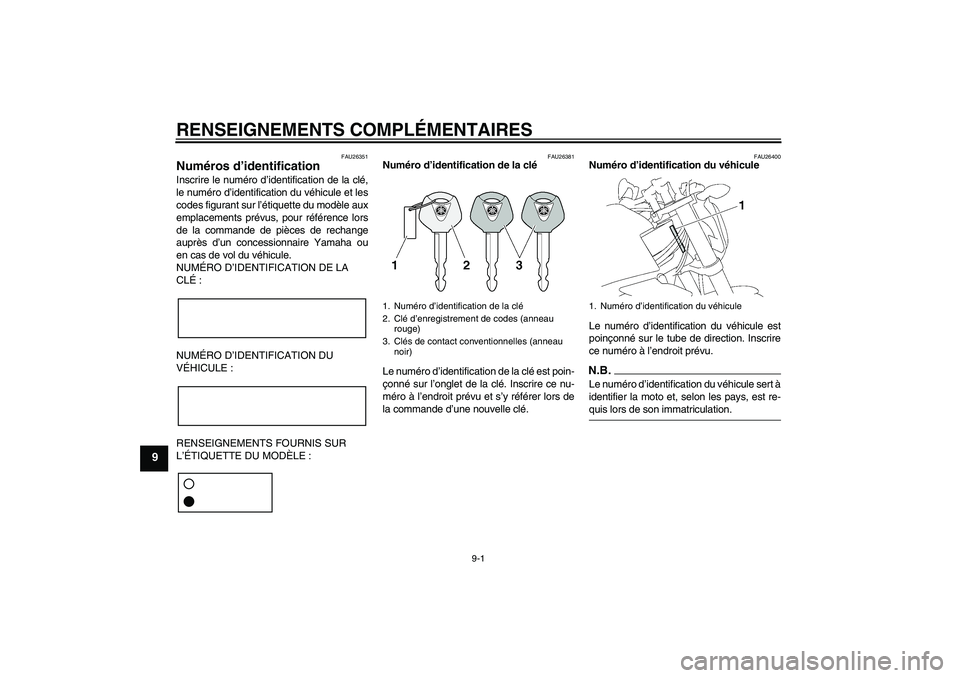

Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U2D1F3F0.book Page 1 Friday, July 11, 2008 9:45 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26470
Étiquette des codes du modèle
L’étiquette du modèle est collée sur le ca-
dre, sous la selle du pilote. (Voir page 3-20.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèle
U2D1F3F0.book Page 2 Friday, July 11, 2008 9:45 AM

INDEXAABS, témoin d’alerte (pour modèle à
ABS) ..................................................... 3-7
Alarme antivol ....................................... 3-13
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-34
Avertisseur, contacteur ......................... 3-14BBagages, supports de sangle de
fixation ................................................ 3-26
Batterie.................................................. 6-28
Béquille latérale .................................... 3-27
Béquille latérale, contrôle et
lubrification ......................................... 6-26
Bougies, contrôle .................................... 6-8CCâble des gaz, contrôle du jeu ............. 6-16
Câbles, contrôle et lubrification ............. 6-25
Cache, dépose et repose ........................ 6-7
Calage de la moto ................................. 6-35
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-17
Carburant, économies............................. 5-3
Chaîne de transmission, nettoyage et
graissage ............................................ 6-24
Chaîne de transmission, tension........... 6-23
Clé de contact, numéro d’identification ... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-33
Clignotants, contacteur ......................... 3-13
Clignotants, témoins ............................... 3-4
Combiné ressort-amortisseur,
réglage................................................ 3-24
Combinés de contacteurs ..................... 3-13Compartiment de rangement
(FZ1-N)............................................... 3-21
Compteurs multifonctions ....................... 3-8
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare ................ 3-13
Coupe-circuit d’allumage ...................... 3-27
Coupe-circuit du moteur ....................... 3-14
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur.......................... 3-14
Dépannage, schémas de diagnostic .... 6-40
Direction, contrôle................................. 6-27
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................ 3-18EEmbrayage, levier................................. 3-14
Embrayage, réglage de la garde du
levier................................................... 6-19
Emplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-2
EXUP .................................................... 3-26FFeu arrière/stop, remplacement d’une
ampoule ............................................. 6-33
Feu stop, réglage du contacteur
(FZ1-N)............................................... 6-20
Feu stop sur frein arrière, contacteur
(FZ1-NA) ............................................ 6-20
Feux de détresse, contacteur ............... 3-14
Filtre à air, remplacement de
l’élément ............................................. 6-13
Fourche, contrôle.................................. 6-27Fourche, réglage ................................... 3-22
Frein, levier ........................................... 3-15
Frein, pédale ......................................... 3-15
Freins ABS (pour modèle à ABS) ......... 3-16
Fusibles, remplacement ........................ 6-30
HHuile moteur et cartouche du filtre .......... 6-9
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-13JJeu des soupapes ................................. 6-16LLeviers de frein et d’embrayage,
contrôle et lubrification ........................ 6-26
Liquide de frein, changement ................ 6-22
Liquide de frein, contrôle du niveau ...... 6-21
Liquide de refroidissement .................... 6-11
Liquide de refroidissement, témoin de
température .......................................... 3-4NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-7
Pannes, diagnostic ................................ 6-38
Pédale de frein et sélecteur, contrôle
et lubrification...................................... 6-25
Phare, remplacement d’une ampoule ... 6-32
Pièces de couleur mate........................... 7-1
Plaquettes de frein, contrôle ................. 6-20
Pneus .................................................... 6-16
U2D1F3F0.book Page 1 Friday, July 11, 2008 9:45 AM

INDEX
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-25
Pots catalytiques .................................. 3-19RRégime de ralenti du moteur ................ 6-15
Remisage ............................................... 7-3
Réservoir de carburant, bouchon ......... 3-16
Rodage du moteur .................................. 5-4
Roue arrière (FZ1-N) ............................ 6-37
Roue avant (FZ1-N).............................. 6-36
Roues ................................................... 6-19
Roulements de roue, contrôle .............. 6-28SSécurité.................................................. 1-1
Sélecteur .............................................. 3-15
Selles .................................................... 3-20
Soin ........................................................ 7-1
Stationnement ........................................ 5-4TTémoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-7
Témoin du point mort.............................. 3-4
Témoins et témoins d’alerte ................... 3-4
Trousse de réparation ............................ 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-34
Vitesses, sélection .................................. 5-3
U2D1F3F0.book Page 2 Friday, July 11, 2008 9:45 AM
