2009 YAMAHA FZ1-N Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2140 mm (84.3 in)
Gesamtbreite:
770 mm (30.3 in)
Gesamthöhe:
1060 mm (41.7 in)
Sitzhöhe:
815 mm (32.1 in)
Radstand:
1460 mm (57.5 in)
Bodenfreiheit:
135 mm (5.31 in)
Mindest-Wendekreis:
3000 mm (118.1 in)Gewicht:Mit Öl und Kraftstoff:
FZ1-N 214.0 kg (472 lb)
FZ1-NA 221.0 kg (487 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
998.0 cm³
Bohrung × Hub:
77.0 × 53.6 mm (3.03 × 2.11 in)
Verdichtungsverhältnis:
11.50 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE 10W-30 oder SAE 10W-40 oder SAE
15W-40 oder SAE 20W-40 oder SAE 20W-
50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
3.10 L (3.28 US qt, 2.73 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.25 L (2.38 US qt, 1.98 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
18.0 L (4.76 US gal, 3.96 Imp.gal)
Davon Reserve:
3.4 L (0.90 US gal, 0.75 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Hersteller:
MIKUNI
Bauart / Anzahl:
SE 45EIDW-B41/1Zündkerze(n):Hersteller/Modell:
NGK/CR9EK
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
65/43 (1.512)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
45/17 (2.647)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2D1G3G0.book Page 1 Friday, July 11, 2008 9:56 AM

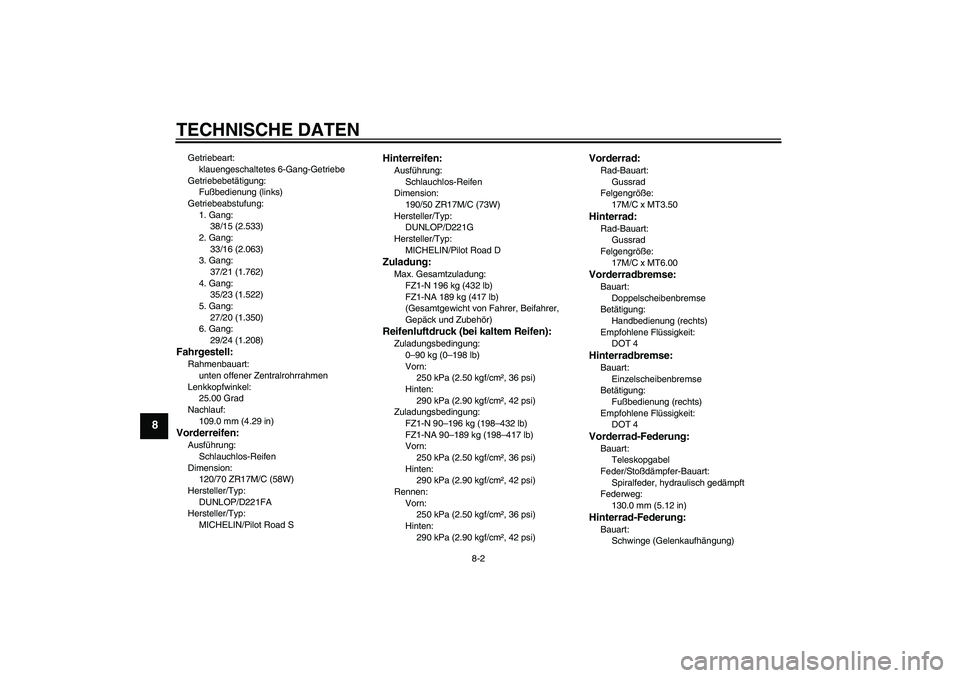

TECHNISCHE DATEN
8-2
8
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
38/15 (2.533)
2. Gang:
33/16 (2.063)
3. Gang:
37/21 (1.762)
4. Gang:
35/23 (1.522)
5. Gang:
27/20 (1.350)
6. Gang:
29/24 (1.208)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
25.00 Grad
Nachlauf:
109.0 mm (4.29 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
DUNLOP/D221FA
Hersteller/Typ:
MICHELIN/Pilot Road S
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
190/50 ZR17M/C (73W)
Hersteller/Typ:
DUNLOP/D221G
Hersteller/Typ:
MICHELIN/Pilot Road DZuladung:Max. Gesamtzuladung:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT6.00Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
U2D1G3G0.book Page 2 Friday, July 11, 2008 9:56 AM

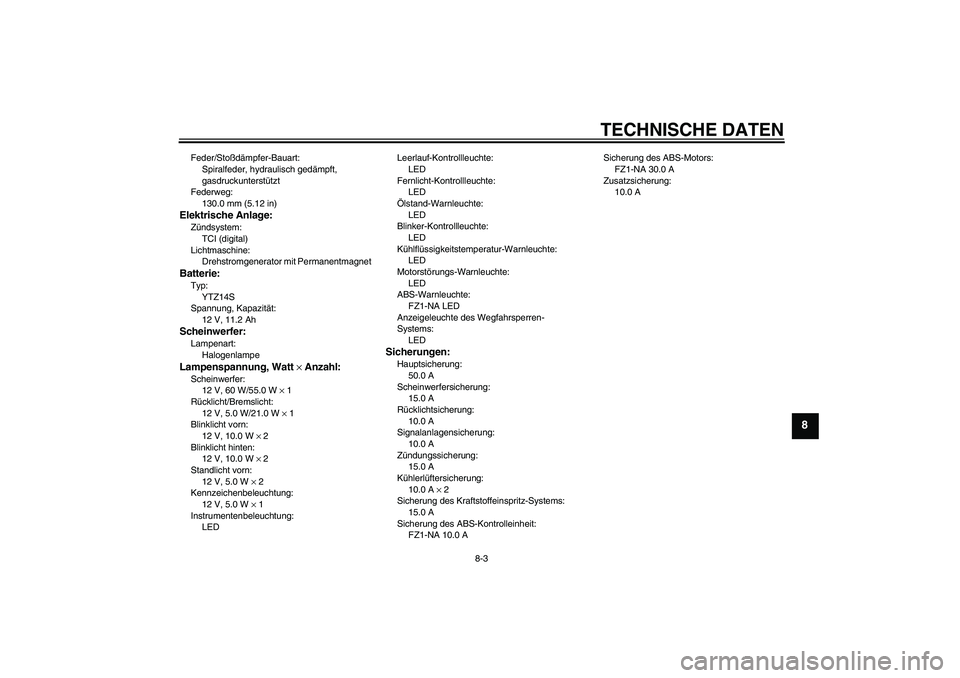

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130.0 mm (5.12 in)Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ14S
Spannung, Kapazität:
12 V, 11.2 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LEDLeerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
FZ1-NA LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Rücklichtsicherung:
10.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Kühlerlüftersicherung:
10.0 A × 2
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
FZ1-NA 10.0 ASicherung des ABS-Motors:
FZ1-NA 30.0 A
Zusatzsicherung:
10.0 A
U2D1G3G0.book Page 3 Friday, July 11, 2008 9:56 AM

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U2D1G3G0.book Page 1 Friday, July 11, 2008 9:56 AM

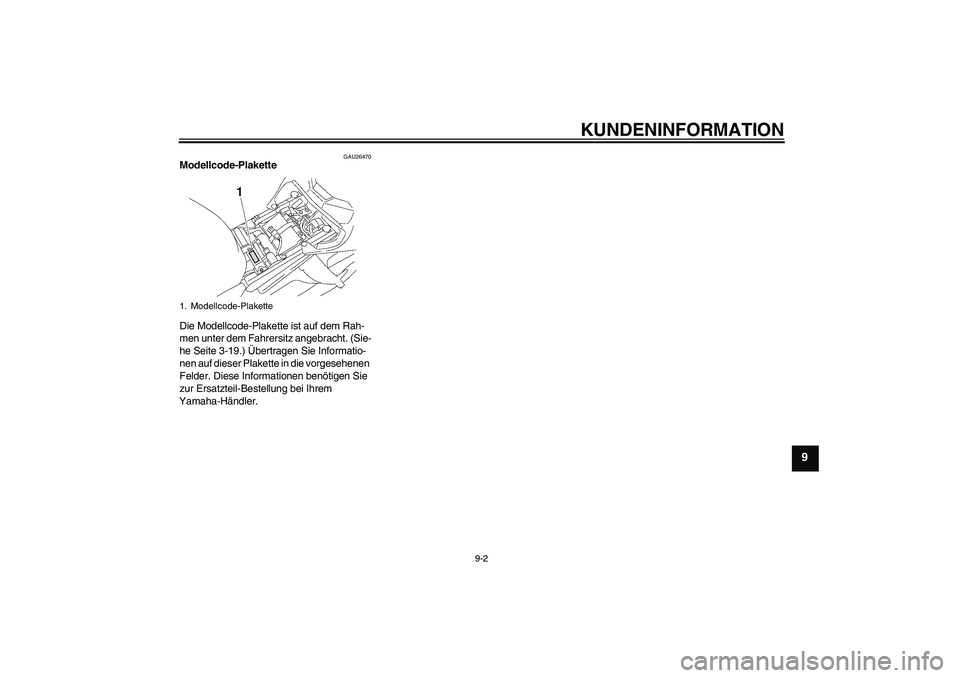

KUNDENINFORMATION
9-2
9
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-19.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
U2D1G3G0.book Page 2 Friday, July 11, 2008 9:56 AM

INDEXAAbblendschalter .................................... 3-13
Abdeckung, abnehmen und montieren ... 6-8
Ablagefach (FZ1-N) .............................. 3-21
ABS (für ABS-Modelle) ......................... 3-15
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ...... 3-7
Antriebsketten-Durchhang .................... 6-23
Antriebskette, säubern und
schmieren ........................................... 6-25
Anzeigeleuchte des Wegfahrsperren-
Systems ................................................ 3-7BBatterie.................................................. 6-28
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-34
Blinkerschalter ...................................... 3-13
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-25
Bremsflüssigkeitsstand, prüfen ............. 6-22
Bremsflüssigkeit, wechseln ................... 6-23DDiebstahlanlage (Sonderzubehör) ........ 3-12EEinfahrvorschriften .................................. 5-4
EXUP-System ....................................... 3-26FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-23
Fehlersuchdiagramme .......................... 6-40
Fehlersuche .......................................... 6-39
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel ..................................... 3-15Fußbrems- und Schalthebel,
prüfen und schmieren ........................ 6-26
Fußschalthebel ..................................... 3-14
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-25
Gaszugspiel, kontrollieren .................... 6-17HHandbremshebel .................................. 3-15
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-26
Hinterrad-Bremslichtschalter
einstellen (FZ1-N) .............................. 6-20
Hinterrad-Bremslichtschalter
(FZ1-NA) ............................................ 6-21
Hinterrad (FZ1-N) ................................. 6-37
Hupenschalter ...................................... 3-13IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-19
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-34
Kraftstoff ............................................... 3-17
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-18
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-12
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-4
Kupplungshebel .................................... 3-14
Kupplungshebel-Spiel, einstellen ......... 6-20LLage der Teile......................................... 2-1Leerlaufdrehzahl ................................... 6-16
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ................................... 3-13
Lenkung, prüfen .................................... 6-28
Lichthupenschalter ................................ 3-13
Luftfiltereinsatz, ersetzen ...................... 6-14
MModellcode-Plakette................................ 9-2
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone.................... 6-10
Motorrad aufbocken .............................. 6-36
Motorstoppschalter................................ 3-13
Motorstörungs-Warnleuchte .................... 3-7
Multifunktionsmesser-Einheit .................. 3-8OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-20
Radlager, prüfen ................................... 6-28
Reifen .................................................... 6-17
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-33SSchalten .................................................. 5-3
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-21
Scheinwerferlampe, auswechseln......... 6-32
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer ........................................ 3-26
Seitenständer, prüfen und schmieren ... 6-27
Sicherheitsinformationen......................... 1-1
U2D1G3G0.book Page 1 Friday, July 11, 2008 9:56 AM

INDEX
Sicherungen, wechseln ........................ 6-30
Sitzbank ................................................ 3-19
Spanngurt-Halterungen ........................ 3-25
Standlichtlampe, auswechseln ............. 6-35
Starterschalter ...................................... 3-13
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-16
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-21
Teleskopgabel, prüfen .......................... 6-27VVentilspiel ............................................. 6-17
Vorderrad (FZ1-N) ................................ 6-36
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-13
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-3ZZündkerzen, prüfen ................................ 6-9
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-27
U2D1G3G0.book Page 2 Friday, July 11, 2008 9:56 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
