FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

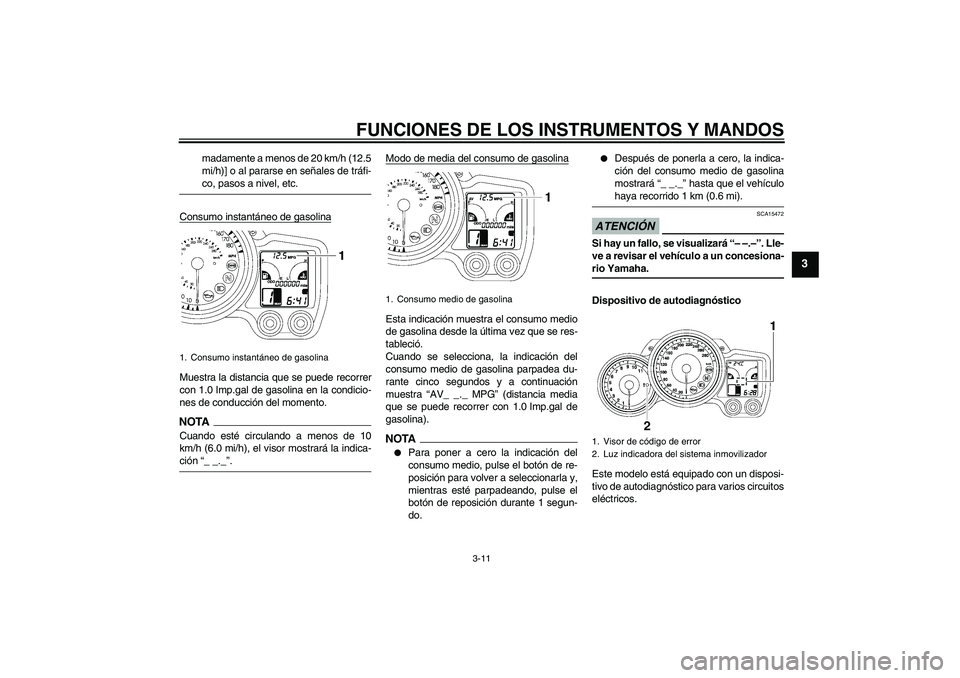

3-11
3
madamente a menos de 20 km/h (12.5
mi/h)] o al pararse en señales de tráfi-co, pasos a nivel, etc.
Consumo instantáneo de gasolina
Muestra la distancia que se puede recorrer
con 1.0 Imp.gal de gasolina en la condicio-
nes de conducción del momento.NOTACuando esté circulando a menos de 10
km/h (6.0 mi/h), el visor mostrará la indica-ción “_ _._”.Modo de media del consumo de gasolina
Esta indicación muestra el consumo medio
de gasolina desde la última vez que se res-
tableció.
Cuando se selecciona, la indicación del
consumo medio de gasolina parpadea du-
rante cinco segundos y a continuación
muestra “AV_ _._ MPG” (distancia media
que se puede recorrer con 1.0 Imp.gal de
gasolina).NOTA

Para poner a cero la indicación del
consumo medio, pulse el botón de re-
posición para volver a seleccionarla y,
mientras esté parpadeando, pulse el
botón de reposición durante 1 segun-
do.


Después de ponerla a cero, la indica-
ción del consumo medio de gasolina
mostrará “_ _._” hasta que el vehículohaya recorrido 1 km (0.6 mi).
ATENCIÓN
SCA15472
Si hay un fallo, se visualizará “– –.–”. Lle-
ve a revisar el vehículo a un concesiona-rio Yamaha.
Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
1. Consumo instantáneo de gasolina
1. Consumo medio de gasolina
1. Visor de código de error
2. Luz indicadora del sistema inmovilizador
U3P6S3S0.book Page 11 Monday, August 25, 2008 9:36 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

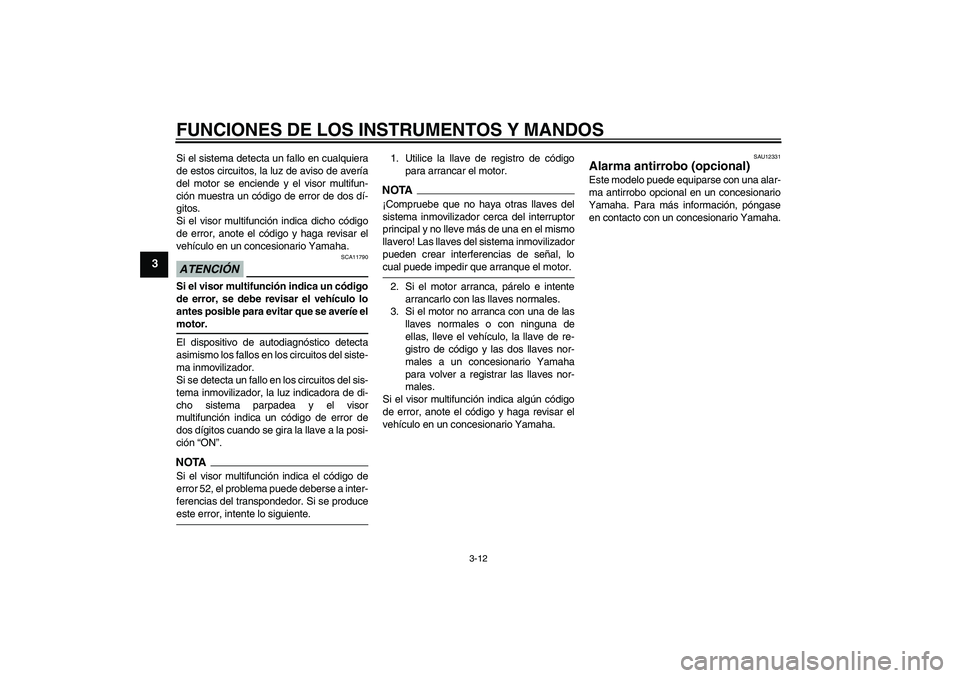

3-12
3
Si el sistema detecta un fallo en cualquiera
de estos circuitos, la luz de aviso de avería
del motor se enciende y el visor multifun-
ción muestra un código de error de dos dí-
gitos.
Si el visor multifunción indica dicho código
de error, anote el código y haga revisar el
vehículo en un concesionario Yamaha.ATENCIÓN
SCA11790
Si el visor multifunción indica un código
de error, se debe revisar el vehículo lo
antes posible para evitar que se averíe elmotor.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del siste-
ma inmovilizador.
Si se detecta un fallo en los circuitos del sis-
tema inmovilizador, la luz indicadora de di-
cho sistema parpadea y el visor
multifunción indica un código de error de
dos dígitos cuando se gira la llave a la posi-
ción “ON”.NOTASi el visor multifunción indica el código de
error 52, el problema puede deberse a inter-
ferencias del transpondedor. Si se produceeste error, intente lo siguiente.1. Utilice la llave de registro de código
para arrancar el motor.
NOTA¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, locual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
Si el visor multifunción indica algún código
de error, anote el código y haga revisar el
vehículo en un concesionario Yamaha.
SAU12331
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
U3P6S3S0.book Page 12 Monday, August 25, 2008 9:36 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

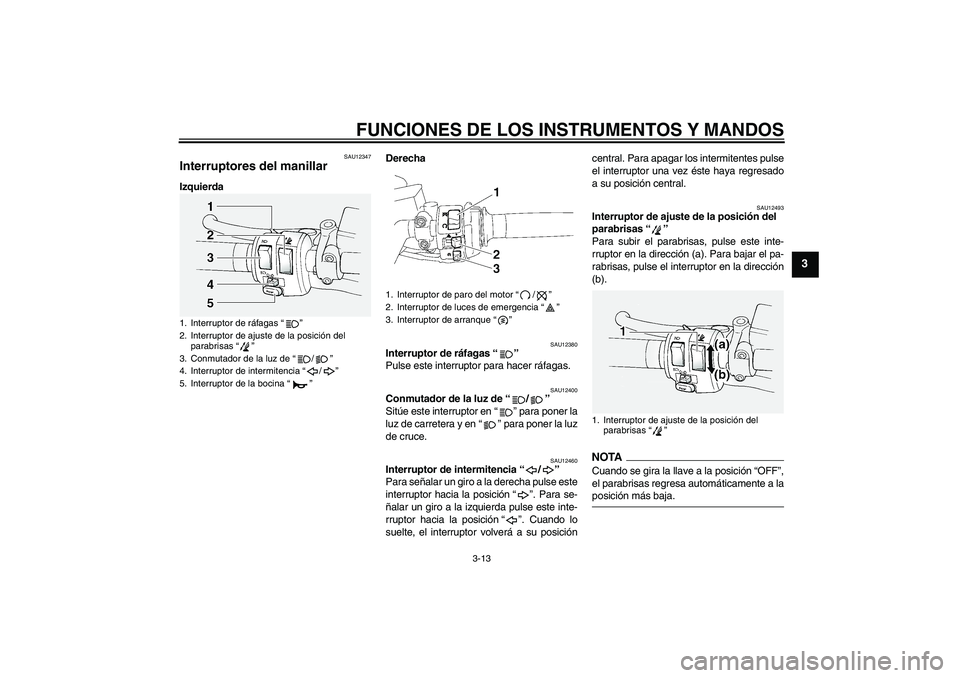

3-13
3
SAU12347
Interruptores del manillar IzquierdaDerecha
SAU12380
Interruptor de ráfagas“”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de“/”
Sitúe este interruptor en“” para poner la
luz de carretera y en“” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia“/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición“”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición“”. Cuando lo
suelte, el interruptor volverá a su posicióncentral. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12493
Interruptor de ajuste de la posición del
parabrisas“”
Para subir el parabrisas, pulse este inte-
rruptor en la dirección (a). Para bajar el pa-
rabrisas, pulse el interruptor en la dirección
(b).NOTACuando se gira la llave a la posición “OFF”,
el parabrisas regresa automáticamente a laposición más baja.
1. Interruptor de ráfagas“”
2. Interruptor de ajuste de la posición del
parabrisas“”
3. Conmutador de la luz de“/”
4. Interruptor de intermitencia“/”
5. Interruptor de la bocina“”
1. Interruptor de paro del motor“/”
2. Interruptor de luces de emergencia“”
3. Interruptor de arranque“”
1. Interruptor de ajuste de la posición del
parabrisas“”
U3P6S3S0.book Page 13 Monday, August 25, 2008 9:36 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

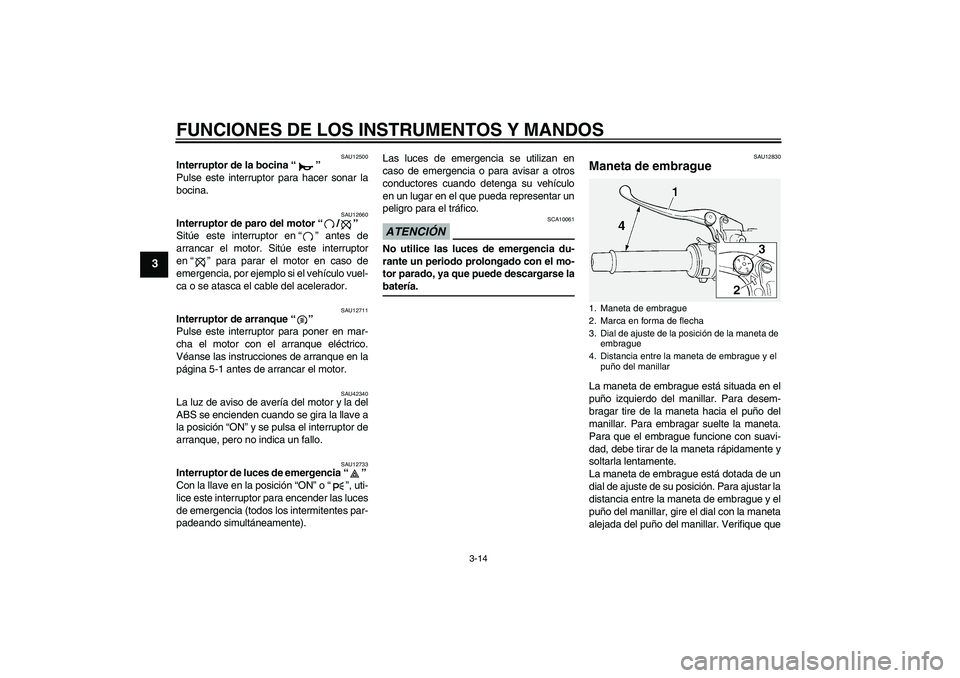

3-14
3
SAU12500
Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor“/”
Sitúe este interruptor en“” antes de
arrancar el motor. Sitúe este interruptor
en“” para parar el motor en caso de
emergencia, por ejemplo si el vehículo vuel-
ca o se atasca el cable del acelerador.
SAU12711
Interruptor de arranque“”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.
Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor.
SAU42340
La luz de aviso de avería del motor y la del
ABS se encienden cuando se gira la llave a
la posición “ON” y se pulsa el interruptor de
arranque, pero no indica un fallo.
SAU12733
Interruptor de luces de emergencia“”
Con la llave en la posición “ON” o“”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
ATENCIÓN
SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse labatería.
SAU12830
Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
dial de ajuste de su posición. Para ajustar la
distancia entre la maneta de embrague y el
puño del manillar, gire el dial con la maneta
alejada del puño del manillar. Verifique que1. Maneta de embrague
2. Marca en forma de flecha
3. Dial de ajuste de la posición de la maneta de
embrague
4. Distancia entre la maneta de embrague y el
puño del manillar
U3P6S3S0.book Page 14 Monday, August 25, 2008 9:36 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

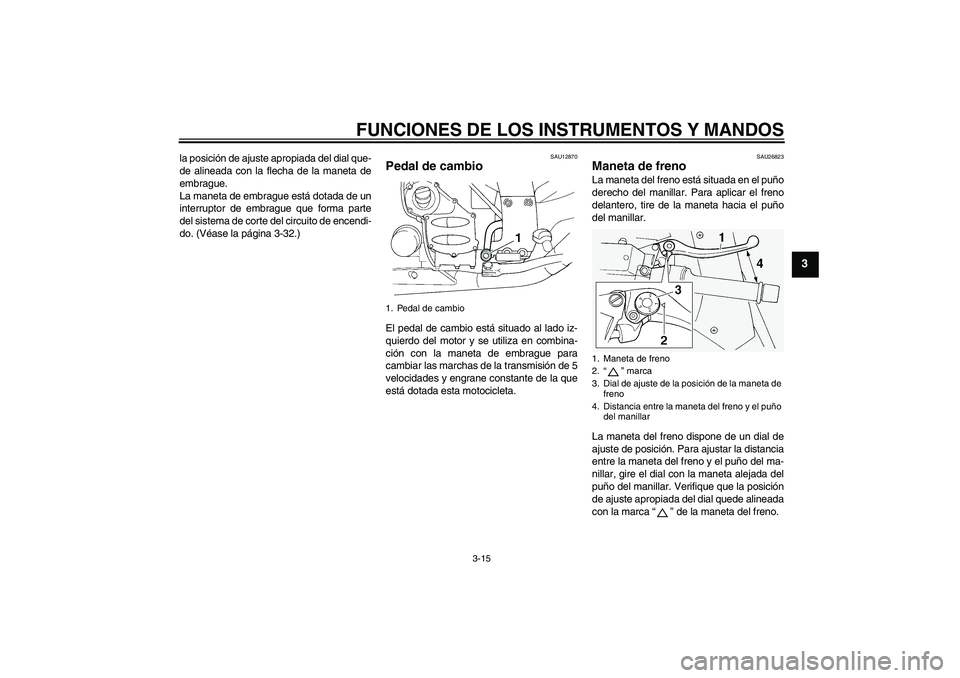

3-15
3
la posición de ajuste apropiada del dial que-
de alineada con la flecha de la maneta de
embrague.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-32.)
SAU12870
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 5
velocidades y engrane constante de la que
está dotada esta motocicleta.
SAU26823
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ma-
nillar, gire el dial con la maneta alejada del
puño del manillar. Verifique que la posición
de ajuste apropiada del dial quede alineada
con la marca“” de la maneta del freno.
1. Pedal de cambio
1. Maneta de freno
2.“” marca
3. Dial de ajuste de la posición de la maneta de
freno
4. Distancia entre la maneta del freno y el puño
del manillar
U3P6S3S0.book Page 15 Monday, August 25, 2008 9:36 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

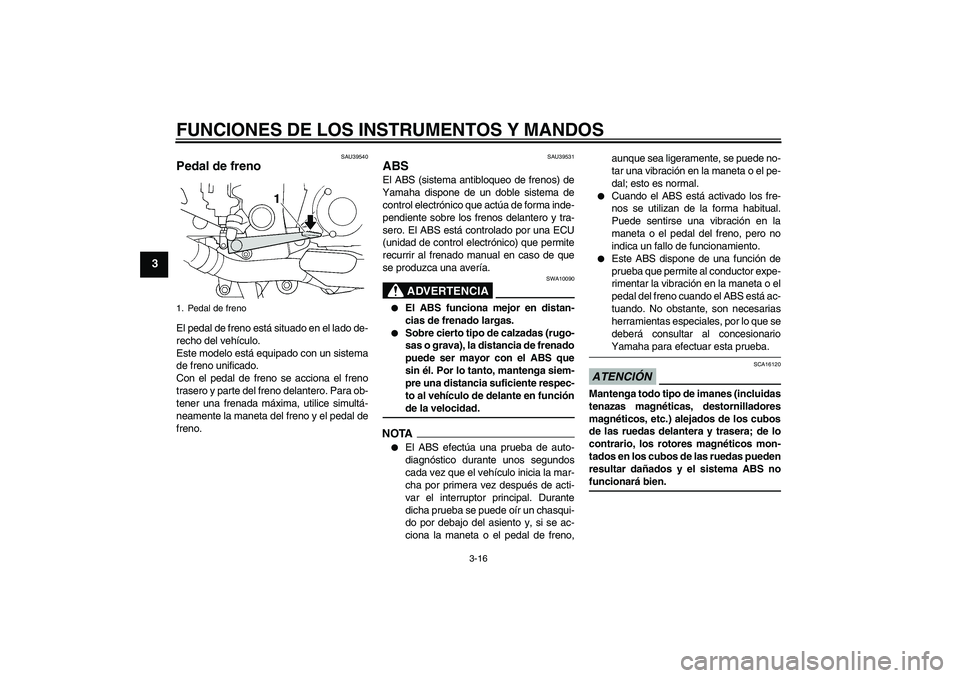

3-16
3
SAU39540
Pedal de freno El pedal de freno está situado en el lado de-
recho del vehículo.
Este modelo está equipado con un sistema
de freno unificado.
Con el pedal de freno se acciona el freno
trasero y parte del freno delantero. Para ob-
tener una frenada máxima, utilice simultá-
neamente la maneta del freno y el pedal de
freno.
SAU39531
ABS El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma inde-
pendiente sobre los frenos delantero y tra-
sero. El ABS está controlado por una ECU
(unidad de control electrónico) que permite
recurrir al frenado manual en caso de que
se produzca una avería.
ADVERTENCIA
SWA10090


El ABS funciona mejor en distan-
cias de frenado largas.


Sobre cierto tipo de calzadas (rugo-
sas o grava), la distancia de frenado
puede ser mayor con el ABS que
sin él. Por lo tanto, mantenga siem-
pre una distancia suficiente respec-
to al vehículo de delante en funciónde la velocidad.
NOTA

El ABS efectúa una prueba de auto-
diagnóstico durante unos segundos
cada vez que el vehículo inicia la mar-
cha por primera vez después de acti-
var el interruptor principal. Durante
dicha prueba se puede oír un chasqui-
do por debajo del asiento y, si se ac-
ciona la maneta o el pedal de freno,aunque sea ligeramente, se puede no-
tar una vibración en la maneta o el pe-
dal; esto es normal.


Cuando el ABS está activado los fre-
nos se utilizan de la forma habitual.
Puede sentirse una vibración en la
maneta o el pedal del freno, pero no
indica un fallo de funcionamiento.


Este ABS dispone de una función de
prueba que permite al conductor expe-
rimentar la vibración en la maneta o el
pedal del freno cuando el ABS está ac-
tuando. No obstante, son necesarias
herramientas especiales, por lo que se
deberá consultar al concesionarioYamaha para efectuar esta prueba.
ATENCIÓN
SCA16120
Mantenga todo tipo de imanes (incluidas
tenazas magnéticas, destornilladores
magnéticos, etc.) alejados de los cubos
de las ruedas delantera y trasera; de lo
contrario, los rotores magnéticos mon-
tados en los cubos de las ruedas pueden
resultar dañados y el sistema ABS nofuncionará bien.
1. Pedal de frenoU3P6S3S0.book Page 16 Monday, August 25, 2008 9:36 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

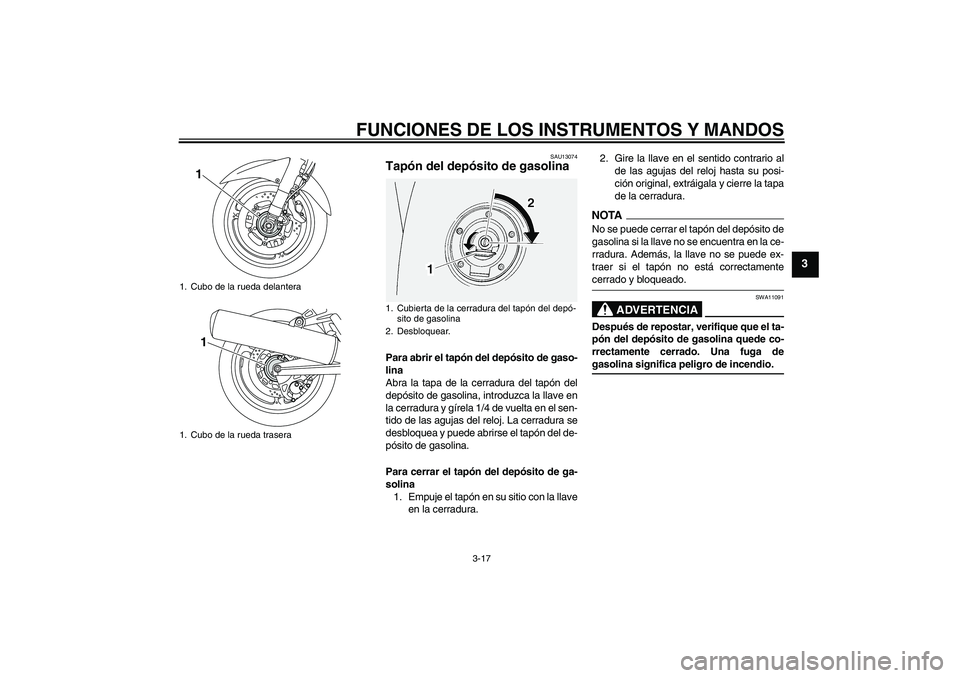

3-17
3
SAU13074
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11091
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga degasolina significa peligro de incendio.
1. Cubo de la rueda delantera
1. Cubo de la rueda trasera
11
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
U3P6S3S0.book Page 17 Monday, August 25, 2008 9:36 AM

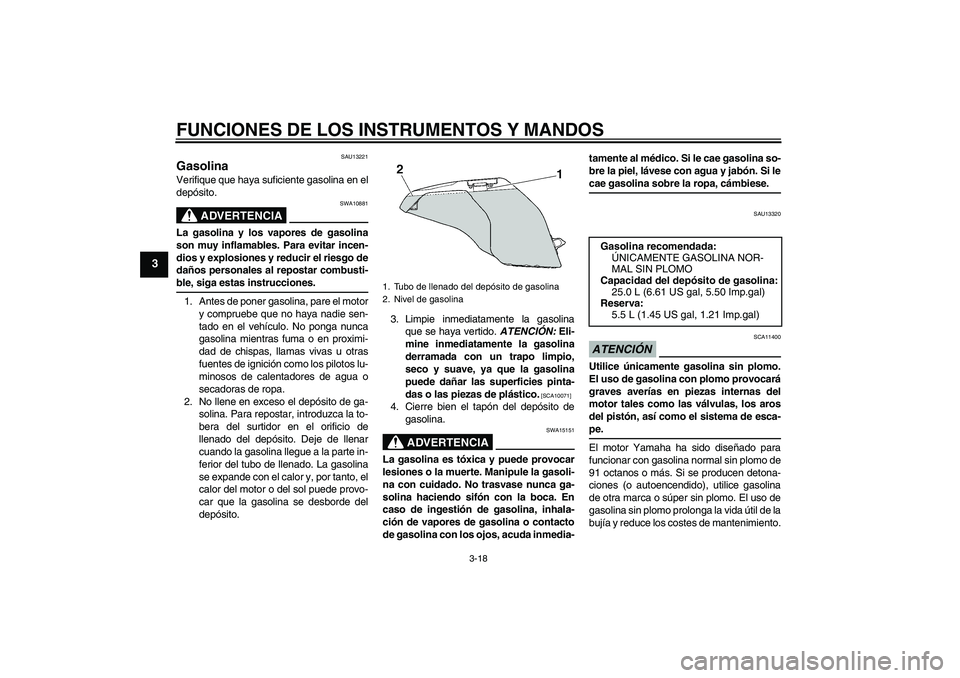

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3
SAU13221
Gasolina Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10881
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-ble, siga estas instrucciones.
1. Antes de poner gasolina, pare el motor
y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10071]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15151
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU13320
ATENCIÓN
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasolina:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Reserva:
5.5 L (1.45 US gal, 1.21 Imp.gal)
U3P6S3S0.book Page 18 Monday, August 25, 2008 9:36 AM
