2009 SKODA OCTAVIA fuse

Fuses and light bulbs
267
Using the system
Safety
Driving Tips
General Maintenance
Breakdown assistance
Technical Data

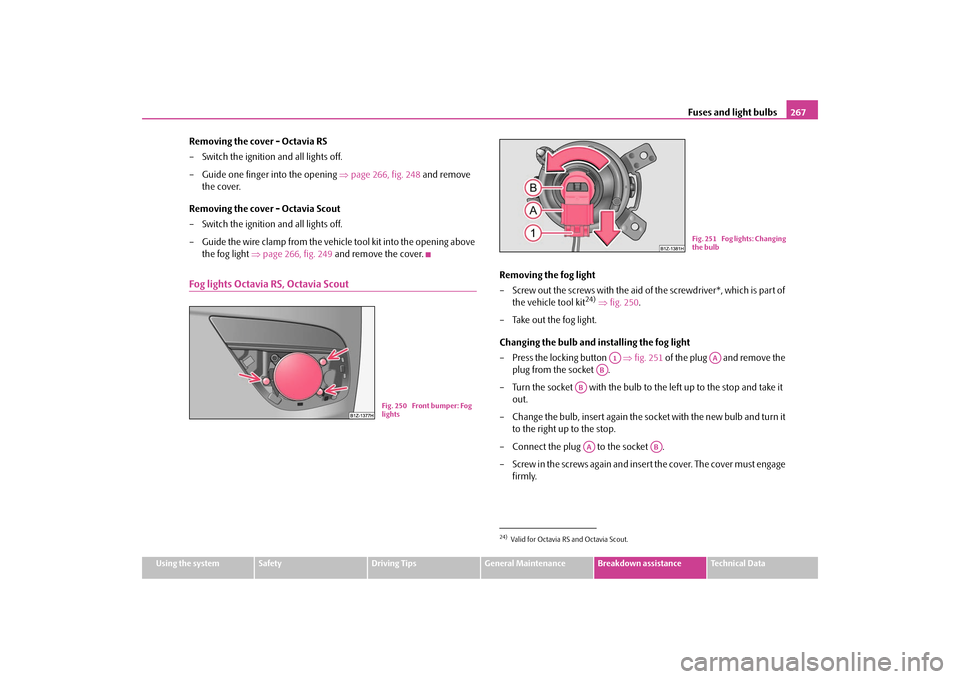

Removing the cover - Octavia RS – Switch the ignition and all lights off. – Guide one finger into the opening
⇒
page 266, fig. 248
and remove
the cover.
Removing the cover - Octavia Scout – Switch the ignition and all lights off. – Guide the wire clamp from the vehi
cle tool kit into
the opening above
the fog light
⇒
page 266, fig. 249
and remove the cover.
Fog lights Octavia RS, Octavia Scout
Removing the fog light – Screw out the screws with the aid of the screwdriver*, which is part of
the vehicle tool kit
24) ⇒
fig. 250
.
– Take out the fog light. Changing the bulb and installing the fog light – Press the locking button
⇒
fig. 251
of the plug and remove the
plug from the socket .
– Turn the socket with the bulb to the left up to the stop and take it
out.
– Change the bulb, insert again the socket with the new bulb and turn it
to the right up to the stop.
– Connect the plug to the socket . – Screw in the screws again and insert
the cover. The cover must engage
firmly.
Fig. 250 Front bumper: Fog lights
24)Valid for Octavia RS and Octavia Scout.
Fig. 251 Fog lights: Changing the bulb
A1
AA
AB
ABAA
AB
se0.1.book Page 267 Frida
y, April 10, 2009 3:19 PM

Fuses and light bulbs
268
Light unit (Octavia)Changing light bulbs in the lamp holder – Switch the ignition and all lights off. – Unlock the locking button and open the cover of the lamp holder
⇒
fig. 252
.
– Press the catches in the direction of arrow and take out the lamp
holder
⇒
fig. 253
.
– Press the defective light bulb into the socket, turn to the left and
remove.
– Press a new light bulb into the socket and turn the light bulb to the
right as far as the stop.
– Insert the lamp holder in such a wa
y that the catches lock in place in
the housing.
– Close and lock the cover of the lamp holder. Change the light bulb for the parking light – Switch the ignition and all lights off. – Unlock the locking button and open the cover of the lamp holder
⇒
fig. 252
.
– Take the defective light bulb (arrow or
⇒
fig. 253
) out of the
housing and replace it with a new one.
– Close and lock the cover of the lamp holder.Rear light unit (Combi)
Fig. 252 Luggage compart- ment: Cover for the lamp holderFig. 253 Removing the lamp holder
A1
A2Fig. 254 Luggage compart-ment: Side compartment
se0.1.book Page 268 Frida
y, April 10, 2009 3:19 PM

Fuses and light bulbs
269
Using the system
Safety
Driving Tips
General Maintenance
Breakdown assistance
Technical Data
Changing light bulbs in the lamp holder – Switch the ignition and all lights off. – Remove the side compartment cover by turning the locks in the direc-
tion of arrow
⇒
page 268, fig. 254
.
– Take out the cover of the lamp holder on the luggage compartment
side.
– Take out the light bulbs of the tail light (arrow and )
⇒
fig. 255
.
– Press the catches in the directio
n of arrow and take out the lamp
holder.
– Press the defective light bulb into
the socket, turn to the left and
remove.
– Press a new light bulb into the socket and turn the light bulb to the
right as far as the stop.
Change the light bulb for the parking light – Switch the ignition and all lights off. – Remove the side compartment cover by turning the locks in the direc-
tion of arrow
⇒
page 268, fig. 254
.
– Take out the cover of the lamp holder on the luggage compartment
side.
– Take the defective light bulb (arrow or
⇒
page 268, fig. 253
) out
of the housing and replace it with a new one.
– Remove the lamp holder cover on the luggage compartment side and
close the side compartment.
Fig. 255 Removing the lamp holderA1
A2
A1
A2
se0.1.book Page 269 Frida
y, April 10, 2009 3:19 PM
