2009 MAZDA MODEL CX-7 AUX

Black plate (173,1)
qPneus
Lors du remorquage d'une remorque, s'assurer que tous les pneus sont gonflés aux
pressions recommandées de gonflage à froid indiquées sur l'étiquette de gonflage des pneus
située sur le cadre de la portière du conducteur. Les dimensions des pneus de la remorque,
la charge et les pressions de gonflage doivent être conformes aux spécifications du
manufacturier des pneus.
PRUDENCE
Ne jamais utiliser la roue de secours à usage temporaire lors du remorquage:
Le fait d'utiliser la roue de secours à usage temporaire sur le véhicule lors du
remorquage d'une remorque est dangereux, car cela peut entraîner une défaillance
de la roue, une perte de contrôle du véhicule et des blessures aux occupants du
véhicule.
qChaînes de sûreté
Des chaînes de sûreté doivent être utilisées par mesure de sécurité au cas ou la remorque se
décroche accidentellement. Elles doivent se croiser sous le timon et être fixées au dispositif
d'attelage. Laisser assez de mou pour permettre les virages serrés. Pour plus de détails, se
référer à la documentation accompagnant la remorque ou le dispositif d'attelage.
PRUDENCE
Avant le départ, s'assurer que les chaînes de sûreté sont correctement attachées à la
remorque et au véhicule:
Le fait de tracter une remorque sans utiliser de chaîne de sûreté bien attachée à la
remorque et au véhicule est dangereux. En cas de dommages au dispositif ou à la
boule de fixation, la remorque pourrait se détacher et entrer en collision avec un
autre véhicule.
qFeux de la remorque
Les feux de la remorque doivent être conformes à toutes les réglementations fédérales,
nationales et locales. Equiper la remorque conformément aux réglementations en vigueur
avant de la remorquer de jour ou de nuit.
ATTENTION
Ne pas brancher de système d'éclairage de la remorque directement sur le système
d'éclairage du véhicule Mazda. Ceci risque d'endommager le système électrique et le
système d'éclairage du véhicule. Confier les travaux de connexion du système à un
revendeur de véhicules récréatifs ou à une agence de location de remorques, et
vérifier soi-même les feux de freinage et les clignotants avant chaque déplacement.
Avant de conduire votre Mazda
Remorquage
4-19
CX-7_8Z61-EC-08D_Edition2 Page173
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D

Black plate (174,1)
qFreins de remorque
Si le poids total de la remorque dépasse 450 kg (1.000 lb) des freins de remorque sont
obligatoires. Si votre remorque est équipée de freins, s'assurer qu'ils sont conformes aux
réglementations fédérales, nationales et locales.
PRUDENCE
Ne pas connecter de système hydraulique de freins de remorque au circuit de
freinage du véhicule:
Le fait de connecter un système hydraulique de freins directement au circuit de
freinage du véhicule entraîne un freinage inadéquat et un risque de blessures.
qConseils concernant le remorquage d'une remorque
lS'assurer que le véhicule Mazda garde un état normal ou presque lorsqu'une remorque
chargée ou déchargée est attelée. Ne pas conduire le véhicule s'il présente une position
anormale de l'avant, relevé ou abaissé. Vérifier si la charge sur le timon d'attelage n'est
pas incorrecte, si les pièces de la suspension ne sont pas usées, et si la charge de la
remorque n'est pas excessive.
lS'assurer que la remorque est correctement chargée et que le chargement est bien fixé
pour éviter qu'il se déplace.
lS'assurer que les rétroviseurs sont conformes à toutes les réglementations applicables.
S'ils ne sont pas conformes, installer des rétroviseurs conformes aux normes de
remorquage.
Les trois causes principales des accidents relatifs aux véhicules-remorques sont une erreur
du conducteur, une vitesse excessive et un chargement incorrect de la remorque.
Avant de conduire
lFaire vérifier le système de refroidissement et de freinage par un concessionnaire agréé
Mazda.
lAvant de démarrer, vérifier le fonctionnement de tous les feux du véhicule et de la
remorque et toutes les connexions entre le véhicule et la remorque. S'arrêter et vérifier à
nouveau tous les feux et les connexions après avoir roulé une courte distance.
Conduite
lLa man œuvrabilité de votre Mazda sera différente lorsqu'une remorque y est attelée, il
est donc recommandé de s'exercer à prendre des virages, faire des marches arrière et des
arrêts dans un endroit où il n'y a pas de circulation routière.
lPrendre le temps de s'habituer au poids et à la longueur supplémentaires.lLaisser un plus grand écart entre son véhicule et celui qui roule devant, car la distance
de freinage est plus grande avec une remorque. Pour chaque 16 km/h (10 mi/h) de
vitesse, laisser au moins une longueur de véhicule et remorque entre sa Mazda et le
véhicule se trouvant devant.
lEviter les démarrages saccadés ou les accélérations brusques.
4-20
Avant de conduire votre Mazda
Remorquage
CX-7_8Z61-EC-08D_Edition2 Page174
Friday, June 20 2008 12:17 AM
Form No.8Z61-EC-08D

Black plate (175,1)
lEviter de freiner brusquement. Ceci pourrait causer une perte de contrôle du véhicule
qui risquerait de se mettre en travers de la route, en particulier sur des chaussées
détrempées ou glissantes.
lMettre le levier sélecteur sur la position D lorsqu'on tracte une remorque sur un terrain
vallonné, ou qu'on est lourdement chargé.
Ces positions permettent d'utiliser le véhicule sans avoir à changer souvent de rapport.
Changements de file et virage
Eviter de changer de file rapidement, de virer brusquement, et de négocier des virages trop
serrés. Ralentir avant de tourner pour éviter d'avoir à freiner brusquement.
Une remorque qui tourne décrit un arc de cercle plus serré que le véhicule tracteur.
Compenser ceci en prenant des virages plus larges que normalement.
Dépassement
Se préparer bien à l'avance à dépasser les autres véhicules, et laisser beaucoup d'espace
avant de changer de file. Les coups de vent latéraux subis lors du dépassement des
véhicules, en particulier ceux de grande taille, et les effets des routes cahoteuses,
affecteront la conduite.
Si un roulis se produit, saisir fermement le volant de direction et réduire la vitesse
promptement mais progressivement.
Orienter la direction droit devant. Si l'on n'effectue aucune correction extrême de la
direction de conduite ou du freinage, la combinaison d'une vitesse réduite et d'une direction
bien ferme assurera une bonne stabilité.
Recul
Faire reculer un véhicule équipé d'une remorque exige beaucoup d'entraînement et de
patience. Reculer progressivement, et se faire guider par une personne à l'arrière de la
remorque pour réduire les risques d'accident.
Pour faire tourner la remorque, placer la main en bas du volant de direction et le tourner
dans le sens où l'on veut faire aller la remorque. Faire des mouvements minimes seulement
pour éviter de tourner de façon trop serrée ou trop prolongée.
Montée d'une pente
Utiliser un rapport de boîte de vitesses inférieur pour réduire les risques de surcharge et/ou
de surchauffe du moteur.
Avant de conduire votre Mazda
Remorquage
4-21
CX-7_8Z61-EC-08D_Edition2 Page175
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (180,1)
Contacteur d'allumage
Clé auxiliaire (avec clé avancée)
REMARQUE
Pour démarrer le moteur à l'aide de la clé
avancée, se référer à Démarrage du moteur
(page 3-10).
Pour démarrer le moteur à l'aide de la clé
auxiliaire, procéder comme indiqué ci-
dessous.
1. Retirer la clé auxiliaire de la cléavancée (page 3-17).
2. S'assurer que le bouton de démarrage est en position LOCK.
3. Pour retirer le bouton de démarrage, le tirer vers l'extérieur tout en appuyant
sur les boutons situés sur les côtés droit
et gauche.
4. Insérer la clé auxiliaire dans lecontacteur d'allumage.
qPositions du contacteur d'allumage
Avec clé avancée
Sans clé avancée
LOCK
Le volant de direction est bloqué par
mesure de sécurité contre le vol. La clé ne
peut être retirée que dans cette position.
5-2
Conduite de votre Mazda
Démarrage et conduite
CX-7_8Z61-EC-08D_Edition2 Page180
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (186,1)
qSystème d'antiblocage de frein (ABS)
L'unité de commande d'ABS contrôle
continuellement la vitesse de chaque roue.
Si l'une des roues est sur le point de se
bloquer, l'unité d'ABS relâche et applique
automatiquement le frein de cette roue.
Le conducteur peut ressentir une légère
vibration au niveau de la pédale de frein et
un bruit de cliquetis peut être audible
provenant du système de freinage. Ceci
est normal et dû au fonctionnement du
système ABS. Ne pas pomper la pédale de
frein, continuer d'appuyer sans relâcher la
pression sur la pédale de frein.
PRUDENCE
Ne pas se fier sur le système ABS pour
remplacer une conduite sécuritaire:Le système ABS ne peut pas
compenser une conduite imprudente
et dangereuse, une vitesse excessive,
une conduite trop proche du véhicule
qui précède, le glissement des roues
sur la glace ou la neige et les
aquaplanages (perte de traction due
à la présence d'eau sur la route). Un
accident est toujours possible. REMARQUE
lLes distances de freinage risquent d'être
plus longues sur des matériaux mous
recouvrant des surfaces dures (neige ou
graviers, par exemple). Dans ces
conditions, un véhicule avec un système de
freinage normal peut demander des
distances plus courtes pour s'arrêter, car le
matériau mou accumulé devant une roue
bloquée, fait ralentir le véhicule.
lLe bruit de fonctionnement de l'ABS peut
être entendu lorsqu'on démarre le moteur
ou immédiatement après avoir démarré le
véhicule. Ceci n'indique toutefois pas une
anomalie.
q
Voyant du système d'antiblocage
de frein (ABS)
Le voyant reste allumé quelques secondes
lorsque le contacteur d'allumage est mis
sur la position ON.
Si le voyant d'ABS reste allumé lors de la
conduite, cela indique que l'unité d'ABS a
détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n'avait
pas d'ABS.
Si cela se produisait, consulter un
concessionnaire agréé Mazda dès que
possible.
5-8
Conduite de votre Mazda
Démarrage et conduite
CX-7_8Z61-EC-08D_Edition2 Page186
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (188,1)
REMARQUElLorsque la pédale de frein est enfoncée fort
ou rapidement à des vitesses plus élevées,
la pédale sera plus douce mais les freins
sont appliqués très fortement. Ceci est un
effet normal du fonctionnement de
l'assistance des freins et n'indique pas une
anomalie.
lLorsque la pédale de frein est enfoncée fort
ou est enfoncée plus rapidement, un bruit
de fonctionnement du moteur/pompe peut
être entendu. Ceci est un effet normal du
fonctionnement de l'assistance des freins et
n'indique pas une anomalie.
lLe système d'assistance des freins ne
remplace pas la fonction de freinage
principale du véhicule.
qIndicateur d'usure des plaquettes
Lorsque les plaquettes de freins à disques
s'usent, les indicateurs d'usure touchent
aux disques. Cela produit un bruit
grinçant pour avertir que les plaquettes
doivent être remplacées.
Lorsque ce son est audible, s'adresser à un
concessionnaire agréé Mazda dès que
possible.
PRUDENCE
Ne pas conduire avec des plaquettes de
freins usées:
Le fait de conduire avec des
plaquettes de freins usées est
dangereux. Les freins risquent de
lâcher et cela peut causer un accident
grave. Dès qu'un grincement est
audible, s'adresser à un
concessionnaire agréé Mazda.
5-10
Conduite de votre Mazda
Démarrage et conduite
CX-7_8Z61-EC-08D_Edition2 Page188
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (191,1)
D (Conduite)
D est la position normale pour la
conduite. A partir de la position arrêtée, la
boîte de vitesses passera automatiquement
par une séquence de changement de
vitesses à 6 rapports.
M (Manuelle)
M est la position pour le mode de
sélection manuelle des rapports. Les
rapports peuvent être sélectionnés à l'aide
du levier sélecteur.

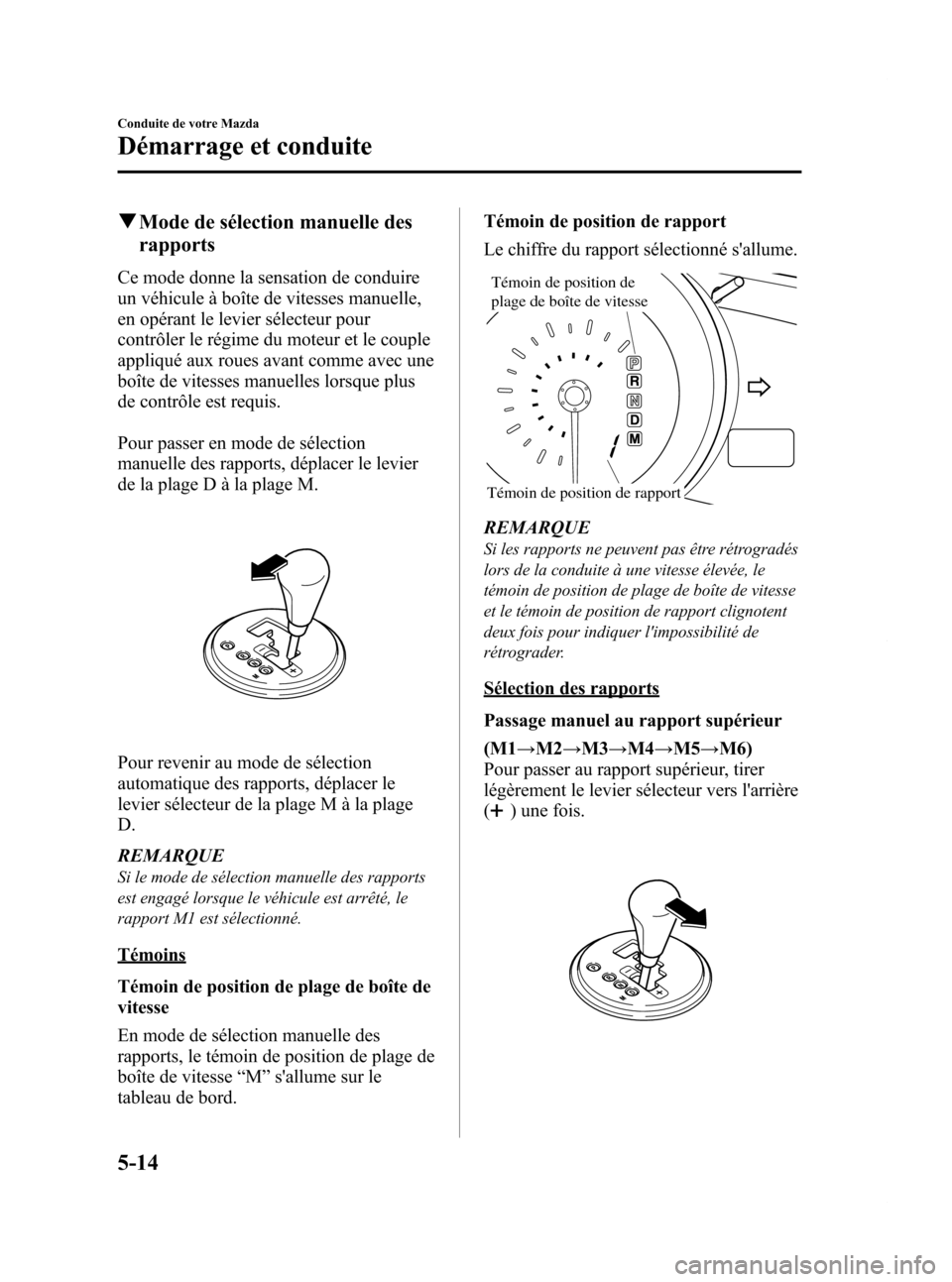

Se référer à Mode de sélection manuelle
des rapports (page 5-14).
qChangement de vitesses adaptatif
actif (AAS)
Le Changement de vitesses adaptatif actif
(AAS) contrôle automatiquement les
points de changement de la boîte de
vitesses pour offrir l'adaptation optimale
aux conditions de la route et aux
opérations du conducteur. Ceci permet
d'obtenir les performances optimales du
moteur et d'améliorer le confort de
conduite. Dans les virages, le mode AAS
maintiendra le même rapport de vitesses
que celui auquel le véhicule se trouvait
avant d'entrer dans le virage, et on
accélérera donc en utilisant le même
rapport après être sorti du virage.
Si le conducteur accélère rapidement, ou
accélère et décélère rapidement en
actionnant l'accélérateur et la pédale de
frein pendant une certaine période de
temps alors que le levier de sélection est
sur la position D, il est possible que le
mode AAS soit activé. Si ceci se produit,
le mode AAS maintiendra le rapport de
vitesses optimal et le conducteur pourra
alors remarquer que les vitesses ne
passent pas; toutefois, ceci n'est pas une
anomalie.
qSystème de verrouillage de levier
sélecteur
Le système de verrouillage du levier
sélecteur empêche de déplacer le levier
sélecteur de la plage P à moins que la
pédale de frein ne soit enfoncée.
Pour passer de la plage P à une autre
plage:
1. Enfoncer la pédale de frein et la
maintenir.
2. Démarrer le moteur.
3. Déplacer le levier sélecteur.
REMARQUE
lLorsque le contacteur d'allumage est à la
position LOCK, il n'est pas possible de
mettre le levier sélecteur en plage P.
lPour s'assurer que la boîte de vitesses est
en position de stationnement, la clé de
contact ne peut pas être retirée si le levier
sélecteur n'est pas en plage P.
l(Avec clé avancée)
Le contacteur d'allumage ne peut pas être
tourné de la position ACC vers la position
LOCK lorsque le levier sélecteur n'est pas
en plage P.
Conduite de votre Mazda
Démarrage et conduite
5-13
CX-7_8Z61-EC-08D_Edition2 Page191
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D

Black plate (192,1)
qMode de sélection manuelle des
rapports
Ce mode donne la sensation de conduire
un véhicule à boîte de vitesses manuelle,
en opérant le levier sélecteur pour
contrôler le régime du moteur et le couple
appliqué aux roues avant comme avec une
boîte de vitesses manuelles lorsque plus
de contrôle est requis.
Pour passer en mode de sélection
manuelle des rapports, déplacer le levier
de la plage D à la plage M.
Pour revenir au mode de sélection
automatique des rapports, déplacer le
levier sélecteur de la plage M à la plage
D.
REMARQUE
Si le mode de sélection manuelle des rapports
est engagé lorsque le véhicule est arrêté, le
rapport M1 est sélectionné.
Témoins
Témoin de position de plage de boîte de
vitesse
En mode de sélection manuelle des
rapports, le témoin de position de plage de
boîte de vitesse “M ”s'allume sur le
tableau de bord. Témoin de position de rapport
Le chiffre du rapport sélectionné s'allume.
Témoin de position de
plage de boîte de vitesse
Témoin de position de rapport
REMARQUE
Si les rapports ne peuvent pas être rétrogradés
lors de la conduite à une vitesse élevée, le
témoin de position de plage de boîte de vitesse
et le témoin de position de rapport clignotent
deux fois pour indiquer l'impossibilité de
rétrograder.
Sélection des rapports
Passage manuel au rapport supérieur
(M1
→M2 →M3 →M4 →M5 →M6)
Pour passer au rapport supérieur, tirer
légèrement le levier sélecteur vers l'arrière
(
) une fois.
5-14
Conduite de votre Mazda
Démarrage et conduite
CX-7_8Z61-EC-08D_Edition2 Page192
Friday, June 20 2008 12:18 AM
Form No.8Z61-EC-08D
