2009 FIAT FIORINO Libretto Uso Manutenzione (in Italian)

8
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 5FF0T0241m
Premere il pulsante B solo
quando la chiave si trova
lontano dal corpo, in particolare da-
gli occhi e da oggetti deteriorabili
(ad esempio gli abiti). Non lasciare la
chiave incustodita per evitare che
qualcuno, specialmente i bambini,
possa maneggiarla e premere inav-
vertitamente il pulsante.
ATTENZIONE
fig. 4F0T00002m

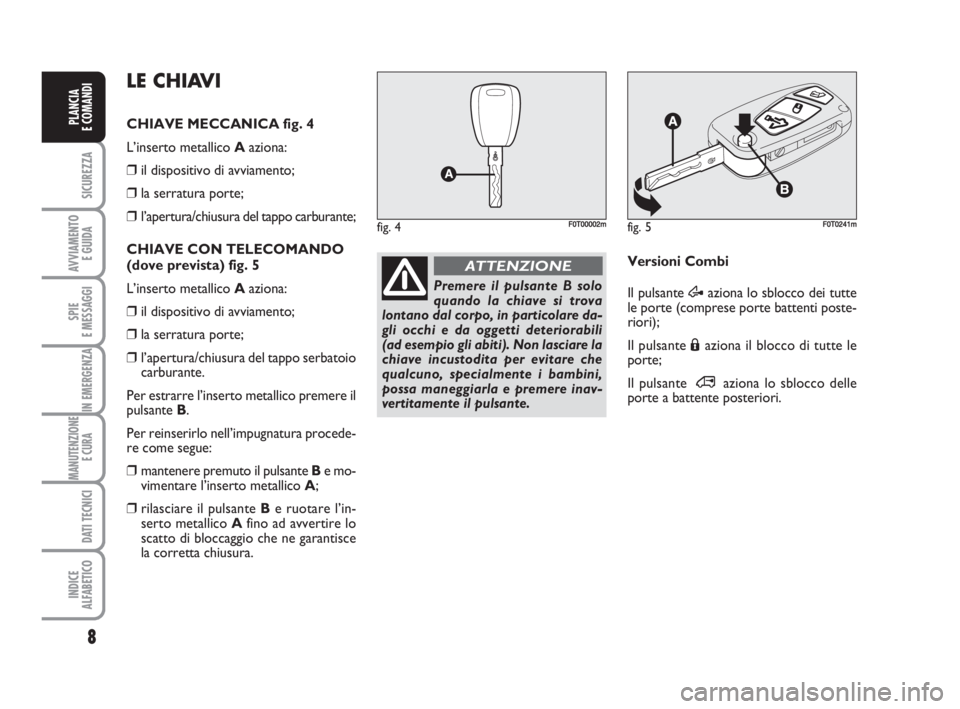

LE CHIAVI
CHIAVE MECCANICA fig. 4
L’inserto metallico Aaziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒l’apertura/chiusura del tappo carburante;
CHIAVE CON TELECOMANDO
(dove prevista) fig. 5
L’inserto metallico Aaziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒l’apertura/chiusura del tappo serbatoio
carburante.
Per estrarre l’inserto metallico premere il
pulsante B.
Per reinserirlo nell’impugnatura procede-
re come segue:
❒mantenere premuto il pulsante Be mo-
vimentare l’inserto metallico A;
❒rilasciare il pulsante Be ruotare l’in-
serto metallico Afino ad avvertire lo
scatto di bloccaggio che ne garantisce
la corretta chiusura.Versioni Combi
Il pulsante Æaziona lo sblocco dei tutte
le porte (comprese porte battenti poste-
riori);
Il pulsante Áaziona il blocco di tutte le
porte;
Il pulsante
∞aziona lo sblocco delle
porte a battente posteriori.
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 8

9
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

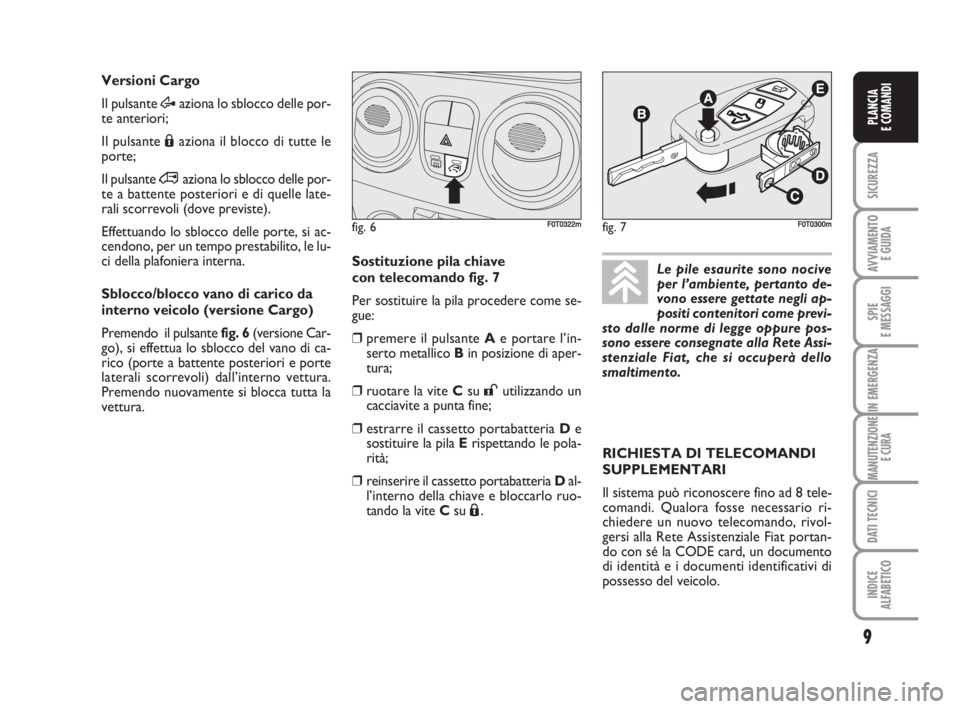

Versioni Cargo
Il pulsante Æaziona lo sblocco delle por-
te anteriori;
Il pulsante Áaziona il blocco di tutte le
porte;
Il pulsante
∞aziona lo sblocco delle por-
te a battente posteriori e di quelle late-
rali scorrevoli (dove previste).
Effettuando lo sblocco delle porte, si ac-
cendono, per un tempo prestabilito, le lu-
ci della plafoniera interna.
Sblocco/blocco vano di carico da
interno veicolo (versione Cargo)
Premendo il pulsante fig. 6(versione Car-
go), si effettua lo sblocco del vano di ca-
rico (porte a battente posteriori e porte
laterali scorrevoli) dall’interno vettura.
Premendo nuovamente si blocca tutta la
vettura.
fig. 6F0T0322m
Sostituzione pila chiave
con telecomando fig. 7
Per sostituire la pila procedere come se-
gue:
❒premere il pulsante Ae portare l’in-
serto metallico Bin posizione di aper-
tura;
❒ruotare la vite Csu
:utilizzando un
cacciavite a punta fine;
❒estrarre il cassetto portabatteria De
sostituire la pila Erispettando le pola-
rità;
❒reinserire il cassetto portabatteria Dal-
l’interno della chiave e bloccarlo ruo-
tando la vite Csu
Á.
fig. 7F0T0300m
Le pile esaurite sono nocive
per l’ambiente, pertanto de-
vono essere gettate negli ap-
positi contenitori come previ-
sto dalle norme di legge oppure pos-
sono essere consegnate alla Rete Assi-
stenziale Fiat, che si occuperà dello
smaltimento.
RICHIESTA DI TELECOMANDI
SUPPLEMENTARI
Il sistema può riconoscere fino ad 8 tele-
comandi. Qualora fosse necessario ri-
chiedere un nuovo telecomando, rivol-
gersi alla Rete Assistenziale Fiat portan-
do con sé la CODE card, un documento
di identità e i documenti identificativi di
possesso del veicolo.
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 9

10
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

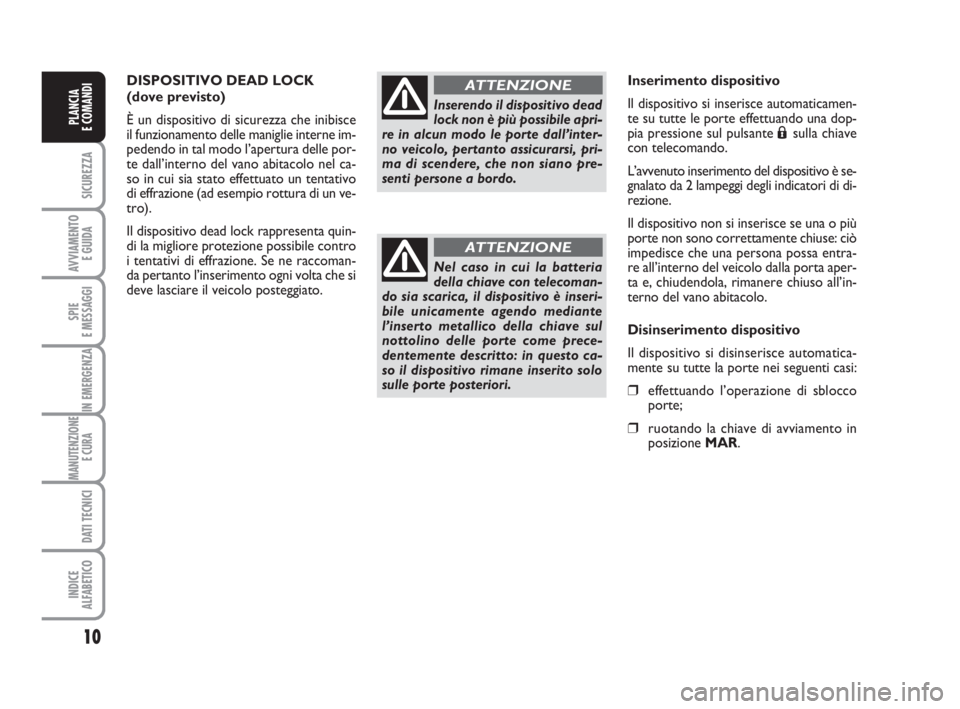

DISPOSITIVO DEAD LOCK
(dove previsto)
È un dispositivo di sicurezza che inibisce
il funzionamento delle maniglie interne im-
pedendo in tal modo l’apertura delle por-
te dall’interno del vano abitacolo nel ca-
so in cui sia stato effettuato un tentativo
di effrazione (ad esempio rottura di un ve-
tro).
Il dispositivo dead lock rappresenta quin-
di la migliore protezione possibile contro
i tentativi di effrazione. Se ne raccoman-
da pertanto l’inserimento ogni volta che si
deve lasciare il veicolo posteggiato.
Inserendo il dispositivo dead
lock non è più possibile apri-
re in alcun modo le porte dall’inter-
no veicolo, pertanto assicurarsi, pri-
ma di scendere, che non siano pre-
senti persone a bordo.
ATTENZIONE
Nel caso in cui la batteria
della chiave con telecoman-
do sia scarica, il dispositivo è inseri-
bile unicamente agendo mediante
l’inserto metallico della chiave sul
nottolino delle porte come prece-
dentemente descritto: in questo ca-
so il dispositivo rimane inserito solo
sulle porte posteriori.
ATTENZIONE
Inserimento dispositivo
Il dispositivo si inserisce automaticamen-
te su tutte le porte effettuando una dop-
pia pressione sul pulsante
Ásulla chiave
con telecomando.
L’avvenuto inserimento del dispositivo è se-
gnalato da 2 lampeggi degli indicatori di di-
rezione.
Il dispositivo non si inserisce se una o più
porte non sono correttamente chiuse: ciò
impedisce che una persona possa entra-
re all’interno del veicolo dalla porta aper-
ta e, chiudendola, rimanere chiuso all’in-
terno del vano abitacolo.
Disinserimento dispositivo
Il dispositivo si disinserisce automatica-
mente su tutte la porte nei seguenti casi:
❒effettuando l’operazione di sblocco
porte;
❒ruotando la chiave di avviamento in
posizione MAR.
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 10

11
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

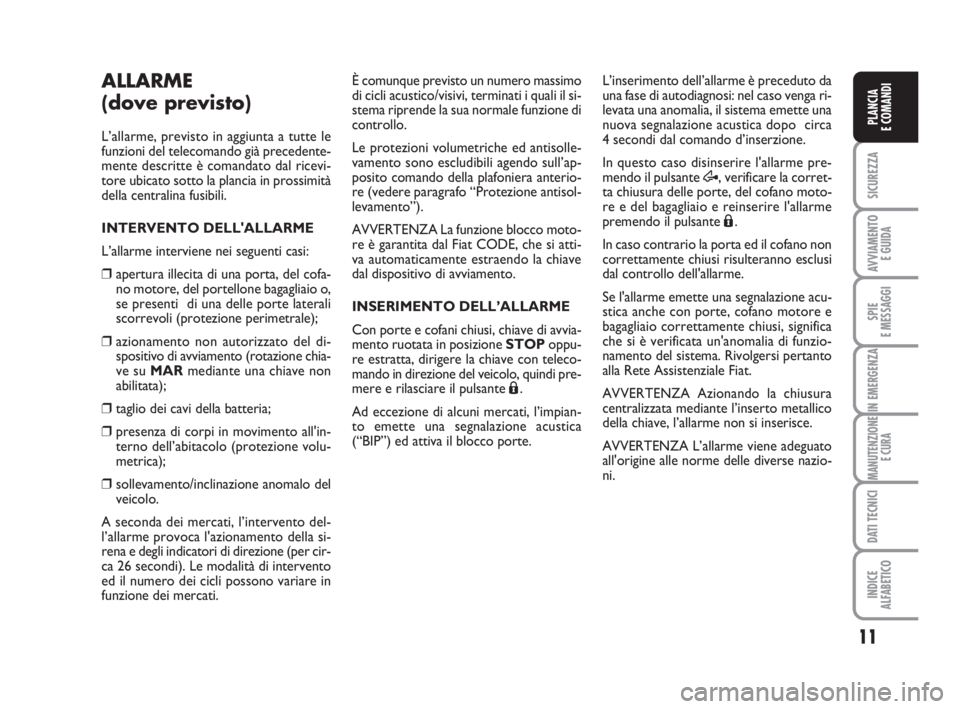

ALLARME
(dove previsto)
L’allarme, previsto in aggiunta a tutte le
funzioni del telecomando già precedente-
mente descritte è comandato dal ricevi-
tore ubicato sotto la plancia in prossimità
della centralina fusibili.
INTERVENTO DELL'ALLARME
L’allarme interviene nei seguenti casi:
❒apertura illecita di una porta, del cofa-
no motore, del portellone bagagliaio o,
se presenti di una delle porte laterali
scorrevoli (protezione perimetrale);
❒azionamento non autorizzato del di-
spositivo di avviamento (rotazione chia-
ve su MARmediante una chiave non
abilitata);
❒taglio dei cavi della batteria;
❒presenza di corpi in movimento all'in-
terno dell’abitacolo (protezione volu-
metrica);
❒sollevamento/inclinazione anomalo del
veicolo.
A seconda dei mercati, l’intervento del-
l’allarme provoca l'azionamento della si-
rena e degli indicatori di direzione (per cir-
ca 26 secondi). Le modalità di intervento
ed il numero dei cicli possono variare in
funzione dei mercati.È comunque previsto un numero massimo
di cicli acustico/visivi, terminati i quali il si-
stema riprende la sua normale funzione di
controllo.
Le protezioni volumetriche ed antisolle-
vamento sono escludibili agendo sull’ap-
posito comando della plafoniera anterio-
re (vedere paragrafo “Protezione antisol-
levamento”).
AVVERTENZA La funzione blocco moto-
re è garantita dal Fiat CODE, che si atti-
va automaticamente estraendo la chiave
dal dispositivo di avviamento.
INSERIMENTO DELL’ALLARME
Con porte e cofani chiusi, chiave di avvia-
mento ruotata in posizione STOPoppu-
re estratta, dirigere la chiave con teleco-
mando in direzione del veicolo, quindi pre-
mere e rilasciare il pulsante
Á.
Ad eccezione di alcuni mercati, l’impian-
to emette una segnalazione acustica
(“BIP”) ed attiva il blocco porte.L’inserimento dell’allarme è preceduto da
una fase di autodiagnosi: nel caso venga ri-
levata una anomalia, il sistema emette una
nuova segnalazione acustica dopo circa
4 secondi dal comando d’inserzione.
In questo caso disinserire l'allarme pre-
mendo il pulsante Æ, verificare la corret-
ta chiusura delle porte, del cofano moto-
re e del bagagliaio e reinserire l'allarme
premendo il pulsante
Á.
In caso contrario la porta ed il cofano non
correttamente chiusi risulteranno esclusi
dal controllo dell'allarme.
Se l'allarme emette una segnalazione acu-
stica anche con porte, cofano motore e
bagagliaio correttamente chiusi, significa
che si è verificata un'anomalia di funzio-
namento del sistema. Rivolgersi pertanto
alla Rete Assistenziale Fiat.
AVVERTENZA Azionando la chiusura
centralizzata mediante l’inserto metallico
della chiave, l’allarme non si inserisce.
AVVERTENZA L’allarme viene adeguato
all'origine alle norme delle diverse nazio-
ni.
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 11

12
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISINSERIMENTO
DELL’ALLARME
Premere il pulsante Ædella chiave con te-
lecomando.
Vengono effettuate le seguenti azioni (ad
eccezione di alcuni mercati):
❒due brevi accensioni degli indicatori di
direzione;
❒due brevi segnalazioni acustiche (“BIP”);
❒sblocco delle porte.
AVVERTENZA Azionando l’apertura cen-
tralizzata con l’inserto metallico della chia-
ve l’allarme non si disinserisce.PROTEZIONE VOLUMETRICA/
ANTISOLLEVAMENTO
Per garantire il corretto funzionamento
della protezione si raccomanda la com-
pleta chiusura dei cristalli laterali.
In caso di necessità la funzione può esse-
re esclusa (se, ad esempio, si lasciano ani-
mali a bordo) premendo, con quadro stru-
menti spento e prima dell’attivazione del-
l’allarme stesso, il pulsante A-fig. 8ubi-
cato sulla plafoniera anteriore.
Il disinserimento della funzione è eviden-
ziato dal lampeggio, della durata di alcuni
secondi, del led ubicato sul pulsante stes-
so. L’eventuale esclusione della protezio-
ne volumetrica/antisollevamento deve es-
sere ripetuta ad ogni spegnimento del qua-
dro strumenti.SEGNALAZIONI TENTATIVI
DI EFFRAZIONE
All’accensione del quadro strumenti, in ba-
se all’allestimento del veicolo, ogni ten-
tativo di effrazione viene segnalato dal-
l'accensione della spia
Y, o del simbo-
lo su display insieme ad un messaggio spe-
cifico (vedere capitolo “Spie e messaggi”).
ESCLUSIONE DELL'ALLARME
Per escludere completamente l’allarme (ad
esempio in caso di lunga inattività del vei-
colo) chiudere semplicemente il veicolo
ruotando l'inserto metallico della chiave
con telecomando nella serratura. In que-
sto caso il veicolo non sarà protetto dal
sistema Allarme, mentre la funzione bloc-
co motore è garantita dal Fiat CODE, che
si attiva automaticamente estraendo la
chiave dal dispositivo di avviamento.
AVVERTENZA Se si scarica la pila della
chiave con telecomando, oppure in caso
di guasto al sistema, per disinserire l’al-
larme, introdurre la chiave nel dispositi-
vo di avviamento e ruotarla in posizione
MAR.
fig. 8F0T0159m
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 12

13
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

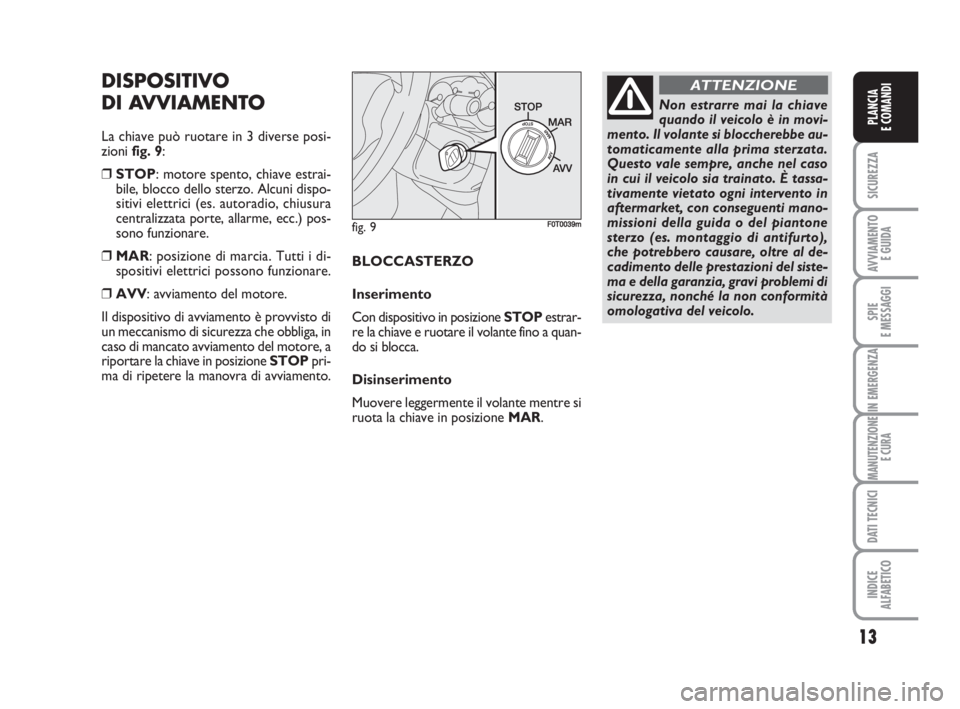

fig. 9FF0T0039m
Non estrarre mai la chiave
quando il veicolo è in movi-
mento. Il volante si bloccherebbe au-
tomaticamente alla prima sterzata.
Questo vale sempre, anche nel caso
in cui il veicolo sia trainato. È tassa-
tivamente vietato ogni intervento in
aftermarket, con conseguenti mano-
missioni della guida o del piantone
sterzo (es. montaggio di antifurto),
che potrebbero causare, oltre al de-
cadimento delle prestazioni del siste-
ma e della garanzia, gravi problemi di
sicurezza, nonché la non conformità
omologativa del veicolo.
ATTENZIONEDISPOSITIVO
DI AVVIAMENTO
La chiave può ruotare in 3 diverse posi-
zioni fig. 9:
❒STOP: motore spento, chiave estrai-
bile, blocco dello sterzo. Alcuni dispo-
sitivi elettrici (es. autoradio, chiusura
centralizzata porte, allarme, ecc.) pos-
sono funzionare.
❒MAR: posizione di marcia. Tutti i di-
spositivi elettrici possono funzionare.
❒AVV: avviamento del motore.
Il dispositivo di avviamento è provvisto di
un meccanismo di sicurezza che obbliga, in
caso di mancato avviamento del motore, a
riportare la chiave in posizione STOPpri-
ma di ripetere la manovra di avviamento.BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOPestrar-
re la chiave e ruotare il volante fino a quan-
do si blocca.
Disinserimento
Muovere leggermente il volante mentre si
ruota la chiave in posizione MAR.
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 13

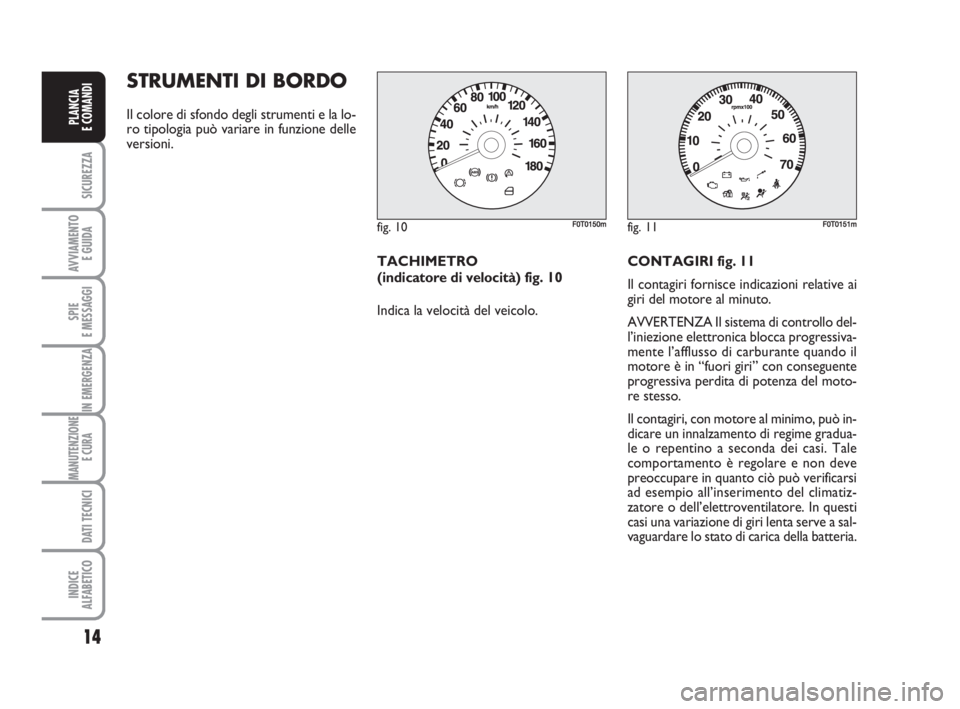

STRUMENTI DI BORDO
Il colore di sfondo degli strumenti e la lo-
ro tipologia può variare in funzione delle
versioni.
TACHIMETRO
(indicatore di velocità) fig. 10
Indica la velocità del veicolo.CONTAGIRI fig. 11
Il contagiri fornisce indicazioni relative ai
giri del motore al minuto.
AVVERTENZA Il sistema di controllo del-
l’iniezione elettronica blocca progressiva-
mente l’afflusso di carburante quando il
motore è in “fuori giri” con conseguente
progressiva perdita di potenza del moto-
re stesso.
Il contagiri, con motore al minimo, può in-
dicare un innalzamento di regime gradua-
le o repentino a seconda dei casi. Tale
comportamento è regolare e non deve
preoccupare in quanto ciò può verificarsi
ad esempio all’inserimento del climatiz-
zatore o dell’elettroventilatore. In questi
casi una variazione di giri lenta serve a sal-
vaguardare lo stato di carica della batteria.
fig. 10F0T0150mfig. 11F0T0151m
14
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 14

15
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
INDICATORE LIVELLO
CARBURANTE
La lancetta indica la quantità di carburan-
te presente nel serbatoio.
L’accensione della spia A-fig. 12indica
che nel serbatoio sono rimasti dai 6 ai 7
litri di carburante.
E- serbatoio vuoto.
F- serbatoio pieno (vedere quanto de-
scritto al paragrafo “Rifornimento del
veicolo” nel presente capitolo).
Non viaggiare con serbatoio quasi vuoto
poiché si rischia di danneggiare il cataliz-
zatore.
AVVERTENZA Se la lancetta si posiziona
sull’indicazione Econ la spia Alampeg-
giante, significa che è presente un’anoma-
lia nell’impianto. In tal caso rivolgersi alla
Rete Assistenziale Fiat per la verifica del-
l’impianto stesso.INDICATORE TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE
La lancetta indica la temperatura del li-
quido di raffreddamento del motore ed
inizia a fornire indicazioni quando la tem-
peratura del liquido supera 50°C circa.
Nel normale utilizzo del veicolo la lancet-
ta potrà portarsi nelle diverse posizioni al-
l’interno dell’arco di indicazione in rela-
zione alle condizioni d’uso del veicolo.
C- Bassa temperatura liquido raffredda-
mento motore.
H- Alta temperatura liquido raffredda-
mento motore.L’accensione della spia B-fig. 12(unita-
mente al messaggio visualizzato dal display)
indica l’aumento eccessivo della tempe-
ratura del liquido di raffreddamento; in
questo caso arrestare il motore e rivol-
gersi alla Rete Assistenziale Fiat.
fig. 12F0T0152mSe la lancetta della tempera-
tura del liquido di raffredda-
mento motore si posiziona
sulla zona rossa, spegnere im-
mediatamente il motore e rivolgersi al-
la Rete Assistenziale Fiat.
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 15
