2009 FIAT DOBLO COMBI tow bar

137
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Aby poprawnie zmienić bieg, wcisnąć do
oporu pedał sprzęgła. Tak więc na podło-
dze pod pedałami nie mogą znajdować się prze-
szkody: upewnić się, czy ewentualne dywaniki są
dobrze rozciągnięte i nie przeszkadzają przy na-
ciskaniu na pedały.
UWAGA
Nie jechać z ręką opartą na dźwigni zmia-
ny biegów, ponieważ nawet lekki nacisk
przy długiej jeździe może spowodować zu-
życie wewnętrznych elementów skrzyni biegów.
Używanie pedału sprzęgła musi być ograniczone
wyłącznie dla zmiany biegów. Nie jechać z nogą
opartą o pedał sprzęgła, nawet bardzo lekko. Dla
wersji/rynków gdzie przewidziano, elektroniczna
kontrola pedału sprzęgła może interweniować in-
terpretując błędny styl jazdy jako uszkodzenie.
ZUŻYCIE PALIWA
Poniżej przedstawione są różne sugestie, których prze-
strzeganie ograniczy zużycie paliwa i jednocześnie zmniej-
szy zanieczyszczanie środowiska zarówno przez CO
2jak
i innymi zanieczyszczeniami (tlenki azotu, niespalone wę-
glowodory, niewielkie cząsteczki PM itd…).
ZALECENIA PRAKTYCZNE DOTYCZĄCE
ZMNIEJSZENIA ZUŻYCIA PALIWA
I ZANIECZYSZCZENIA ŚRODOWISKA
Stan samochodu
1. Wykonywać obsługęsamochodu oraz kontrole i re-
gulacje przewidziane w „Wykazie czynności przeglądów
okresowych”.
2. Sprawdzać okresowo ciśnienie oponz przerwami nie
większymi niż 4 tygodnie. Ciśnienie zbyt niskie powo-
duje wzrost zużycia paliwa, ponieważ zwiększają się
opory toczenia kół. Ponadto w tych warunkach opo-
na zużywa się szybciej i powoduje zmniejszenie osią-
gów.
3. Używać opon zimowychtylko w porach roku gdy wa-
runki klimatyczne tego wymagają. Powodują wzrost zu-
życia paliwa poza tym hałas toczenia.
4. Nie podróżować w przypadku nadmiernego ob-
ciążenia(samochodem przeładowanym): masa samo-
chodu (przede wszystkim w ruchu miejskim) wpływa
bardzo na zużycie paliwa i na stabilność samochodu.
133-142 DOBLO LUM PL 2e 28-05-2010 12:31 Pagina 137

140
OPONY ZIMOWE
ASO Fiata udzieli porad odnośnie wyboru opon najbar-
dziej odpowiednich do użycia w samochodzie.
Odnośnie zastosowania typu opon zimowych, ciśnienia
pompowania i odpowiednich charakterystyk, przestrzegać
skrupulatnie danych przedstawionych w w opisie „Koła”
w rozdziale „Dane techniczne”.
Charakterystyki opon zimowych znacznie się pogarszają,
gdy głębokość bieżnika zmniejszy się poniżej 4 mm. W tym
przypadku należy je wymienić na nowe.
Specyficzne parametry opon zimowych powodują, że
w normalnych warunkach środowiska lub w przypadku dłu-
gich przebiegów po autostradzie, ich osiągi w rezultacie są
mniejsze w stosunku do opon z normalnego wyposażenia.
Dlatego ograniczyć ich stosowanie do osiągów przewi-
dzianych w homologacji.
OSTRZEŻENIE Używając opon zimowych z oznaczeniem
prędkości maksymalnej mniejszej od prędkości osiąganej
przez samochód (powiększonej o 5%), umieścić w miejscu
dobrze widocznym w kabinie informację, która podaje
maksymalne prędkości dopuszczone dla opon zimowych
(jak przewiduje Dyrektywa CE).
Montować na wszystkich czterech kołach opony takie sa-
me (marki i profilu), aby zagwarantować większe bezpie-
czeństwo jazdy i hamowania oraz dobre manewrowanie
samochodem.
Przypominamy że korzystnie jest nie zmieniać kierunku ob-
racania się opon.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
System ABS, w który wyposażony jest sa-
mochód nie kontroluje systemu hamulco-
wego przyczepy. Dlatego należy zachować szcze-
gólną ostrożność na śliskiej nawierzchni drogi.
UWAGA
Absolutnie nie zmieniać układu hamulco-
wego samochodu do sterowania hamulcem
przyczepy. Układ hamulcowy przyczepy musi być
całkowicie niezależny od układu hydraulicznego
samochodu.
UWAGA
133-142 DOBLO LUM PL 2e 28-05-2010 12:31 Pagina 140

143
LAMPKI SYGNALIZACYJNE
I KOMUNIKATY
OSTRZEŻENIA OGÓLNE
Zaświeceniu się lampki sygnalizacyjnej towarzyszy specy-
ficzny komunikat i/lub awizo akustyczne, gdy zestaw wskaź-
ników to umożliwia. Te sygnalizacje są informujące i ostrze-
gające i nie mogą być rozpatrywane jako wyczerpujące i/lub
alternatywne do przedstawionych w tej Instrukcji obsłu-
gi, którą zaleca się uważnie przeczytać. W przypadku sy-
gnalizacji awarii odnieść się zawsze do informacji podanych
w tym rozdziale.
OSTRZEŻENIE Sygnalizacje o awarii ukazujące się na wy-
świetlaczu podzielone są na dwie kategorie:
Uszkodzenia bardzo ważne wyświetlane są „cyklicznie” kil-
kakrotnie przez przedłużony czas.
Uszkodzenia mniej ważne wyświetlane są „cyklicznie” przez
określony czas.
Możliwe jest przerwanie cyklicznego wyświetlania obu ka-
tegorii po naciśnięciu przycisku SET ESC. Lampka sygnali-
zacyjna (lub symbol na wyświetlaczu) będą się świecić aż
gdy nie zostanie wyeliminowana przyczyna nieprawidło-
wego funkcjonowania.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
LAMPKI SYGNALIZACYJNE I KOMUNIKATY
Jeżeli lampka sygnalizacyjna xzaświeci
się podczas jazdy (w niektórych wersjach
jednocześnie ukaże się komunikat na wyświetla-
czu) zatrzymać się i zwrócić się do ASO Fiata.
UWAGA
NISKI POZIOM PŁYNU
HAMULCOWEGO (czerwona)
ZACIĄGNIĘTY HAMULEC
RĘCZNY(czerwona)
Po obróceniu kluczyka w położenie MAR lampka sygna-
lizacyjna zaświeci się, ale powinna zgasnąć po kilku se-
kundach.
Niski poziom płynu hamulcowego
Lampka sygnalizacyjna zaświeci się, gdy poziom płynu ha-
mulcowego obniży się poniżej minimalnego, co może ozna-
czać wyciek płynu z układu hamulcowego.
W niektórych wersjach na wyświetlaczu pojawia się spe-
cjalny komunikat.
x
Zaciągnięty hamulec ręczny
Lampka sygnalizacyjna zaświeci się, gdy hamulec ręczny jest
zaciągnięty.
Jeżeli samochód jedzie w niektórych wersjach będzie tak-
że ostrzeżenie akustyczne.
OSTRZEŻENIE Jeżeli lampka sygnalizacyjna zaświeci się
podczas jazdy, sprawdzić, czy hamulec ręczny nie jest za-
ciągnięty.
143-154 DOBLO LUM PL 2e 28-05-2010 12:32 Pagina 143

AWARIA HILL HOLDER
(żółto-pomarańczowa)
(dla wersji/rynków, gdzie przewidziano)
Po obróceniu kluczyka w położenie MAR lampka sy-
gnalizacyjna zaświeci się, ale powinna zgasnąć po kilku se-
kundach.
Zaświecenie się lampki oznacza awarię systemu Hill Hol-
der. W tym przypadku zwrócić się na ile to możliwej do
ASO Fiata. W niektórych wersjach awaria sygnalizowana
jest zaświeceniem się lampki sygnalizacyjnej áwraz z wy-
świetleniem komunikatu na wyświetlaczu.
*
AWARIA SYSTEMU ABS
(żółto-pomarańczowa)
Po obróceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeci się, ale powinna zgasnąć po
kilku sekundach.
Lampka zaświeci się gdy system jest niesprawny lub nie-
dostępny. W tym przypadku układ hamulcowy utrzymuje
niezmiennie swoją skuteczność, ale bez potencjalnie ofe-
rowanej przez system ABS. Zachować ostrożność i na ile
to możliwe zwrócić się do ASO Fiata.
W niektórych wersjach na wyświetlaczu pojawi się odpo-
wiedni komunikat.
146
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
>
Awaria EBD (czerwona)
(żółto-pomarańczowa)
Równoczesne zaświecenie się lampek
sygnalizacyjnych
xi >przy pracującym
silniku, wskazuje na uszkodzenie systemu EBD lub, że sys-
tem jest niedostępny; w tym przypadku podczas gwał-
townego hamowania mogą zablokować się koła tylne,
z możliwością poślizgu. Jechać bardzo ostrożnie i zwró-
cić się natychmiast do ASO Fiata aby sprawdzić układ.
W niektórych wersjach na wyświetlaczu pojawia się spe-
cjalny komunikat.
> x
AWARIA SYSTEMU ESP
(żółto-pomarańczowa)
(dla wersji/rynków, gdzie przewidziano)
Po obróceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeci się, ale powinna zgasnąć po kilku
sekundach.
Jeżeli lampka nie zgaśnie lub jeżeli zaświecić się podczas
jazdy wraz zaświeceniem się diody w przycisku ASR OFF
zwrócić się do ASO Fiata.
W niektórych wersjach na wyświetlaczu pojawi się odpo-
wiedni komunikat.
UwagaMiganie lampki podczas jazdy wskazuje na inter-
wencję systemu ESP.
á
143-154 DOBLO LUM PL 2e 28-05-2010 12:32 Pagina 146

166
F0V0096mrys. 144F0V0097mrys. 145
❒jeżeli także w tym przypadku, w ciągu 5 minut od włą-
czenia sprężarki nie osiągnie się ciśnienia przynajmniej
1,8 bar, nie rozpoczynać jazdy, ponieważ opona jest zbyt
uszkodzona i zestaw szybkiej naprawy opon nie jest
w stanie zagwarantować prawidłowej szczelności, zwró-
cić się do ASO Fiat;
❒jeżeli opona zostanie napompowana do wymaganego
ciśnienia podanego w „Ciśnienie w oponach” w roz-
dziale „Dane Techniczne”, ruszyć natychmiast; ❒upewnić się, czy wyłącznik E-rys. 145 sprężarki jest
w pozycji 0 (wyłączony), uruchomić silnik, włożyć
wtyczkę D-rys. 144 do gniazda elektrycznego i uru-
chomić kompresor przesuwając wyłącznik E-rys. 145
w pozycję I (włączony). Napompować oponę do wy-
maganej wartości ciśnienia podanej w „Ciśnienie
w oponach” w rozdziale „Dane techniczne”. Aby uzy-
skać odczyt bardziej precyzyjny zaleca się, sprawdzić
wartość ciśnienia w oponie na manometrze F-rys. 145
przy wyłączonej sprężarce;
❒jeżeli w ciągu 5 minut nie uzyska się ciśnienia przy-
najmniej 1,5 bar, odłączyć sprężarkę od zaworu i gniazd-
ka prądowego a następnie przesunąć samochód do
przodu o około 10 metrów, aby płynny uszczelniacz roz-
prowadził się wewnątrz opony i powtórzyć operację
pompowania;
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 166

167
F0V0098mrys. 146
❒jeżeli natomiast zmierzone ciśnienie wynosi przynajm-
niej 1,8 bar, przywrócić prawidłowe ciśnienie (przy sil-
niku uruchomionym i zaciągniętym hamulcu ręcznym)
i kontynuować jazdę;
❒skierować się, jadąc zawsze bardzo ostrożnie do naj-
bliższej ASO Fiata. ❒po około 10 minutach jazdy zatrzymać się i ponownie
sprawdzić ciśnienie w oponie, nie zapomnieć zaciągnąć
hamulca ręcznego;
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Nakleić naklejkę samoprzylepną w miej-
scu dobrze widocznym dla kierowcy, aby
zasygnalizować, że opona została naprawiona ze-
stawem szybkiej naprawy. Jechać ostrożnie, szcze-
gólnie na zakrętach. Nie przekraczać 80 km/h. Nie
przyspieszać i nie hamować gwałtownie.
UWAGA
Jeżeli ciśnienie spadnie poniżej 1,8 bar, nie
kontynuować jazdy: zestaw szybkiej na-
prawy opon Fix&Go automatic nie jest w stanie
zagwarantować prawidłowej szczelności, ponieważ
opona jest zbyt uszkodzona. Zwrócić się do ASO
Fiata.
UWAGA
Absolutnie poinformować, że opona zo-
stała naprawiona przy użyciu zestawu
szybkiej naprawy opon. Przekazać folder osobie,
która będzie kleiła oponę naprawioną zestawem
szybkiej naprawy opon.
UWAGA
155-190 DOBLO LUM PL 2e 28-05-2010 13:25 Pagina 167

203
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
PŁYN DO SPRYSKIWACZY SZYBY PRZEDNIEJ/
SZYBY TYLNEJ rys. 180-181-182-183-184
Aby uzupełnić poziom płynu w zbiorniku, zdjąć korek D
działając na odpowiedni zaczep.
Używać mieszaniny wody i płynu TUTELA PROFESSIO-
NAL SC35, w następujących procentach:
30% TUTELA PROFESSIONAL SC 35 i 70% wody w lecie.
50%TUTELA PROFESSIONAL SC 35 i 50% wody w zimie.
W przypadku temperatur niższych od −20 °C, używać czy-
stego TUTELA PROFESSIONAL SC 35.
Sprawdzać poziom płynu poprzez zbiornik.
Zamknąć korek D naciskając na część środkową. PŁYN UKŁADU CHŁODZENIA SILNIKA
rys. 180-181-182-183-184
Poziom płynu chłodzącego należy sprawdzić, gdy silnik jest
zimny i powinien zawierać się pomiędzy znakami MIN
i MAX widocznymi na zbiorniku wyrównawczym. Jeżeli po-
ziom płynu jest za niski, wlać powoli przez wlew Czbior-
nika mieszaninę 50% wody destylowanej i płynu PARA-
FLU
UPz PETRONAS LUBRICANTS, aż gdy poziom
znajdzie się w pobliżu MAX.
Mieszanina PARAFLU
UPi wody destylowanej o stężeniu
50% nie zamarza do temperatury −35 °C. W warunkach
klimatycznych szczególnie trudnych zaleca się użyć mie-
szaniny 60% PARAFLU
UPi 40% wody destylowanej.
Układ chłodzenia silnika napełniony jest
płynem zapobiegającym przed zamarza-
niem PARAFLU
UP. Aby ewentualnie uzu-
pełnić użyć płynu tego samego jaki znajduje się
w układzie chłodzenia. Płyn PARAFLU
UPnie mo-
że być mieszany z żadnym innym płynem. Jeżeli
jednak tak się stanie zweryfikować ten przypadek,
unikając absolutnie uruchomienia silnika i skon-
taktować się z ASO Fiata.
Układ chłodzenia silnika jest układem ci-
śnieniowym. Wymienić ewentualnie korek
zbiornika wyrównawczego na oryginalny, ponie-
waż skuteczność układu może się pogorszyć. Gdy
silnik jest gorący, nie odkręcać korka zbiornika wy-
równawczego: niebezpieczeństwo poparzeń.
UWAGA
Nie podróżować z pustym zbiornikiem pły-
nu do spryskiwaczy: działanie spryskiwaczy
szyb jest bardzo ważne, ponieważ poprawia wi-
doczność.
Niektóre dodatki w handlu do spryskiwaczy szyb są
łatwopalne. W komorze silnika znajdują się gorą-
ce elementy, które w kontakcie z nim mogą spo-
wodować pożar.
UWAGA
191-218 DOBLO LUM PL 2e 28-05-2010 13:33 Pagina 203

207
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI

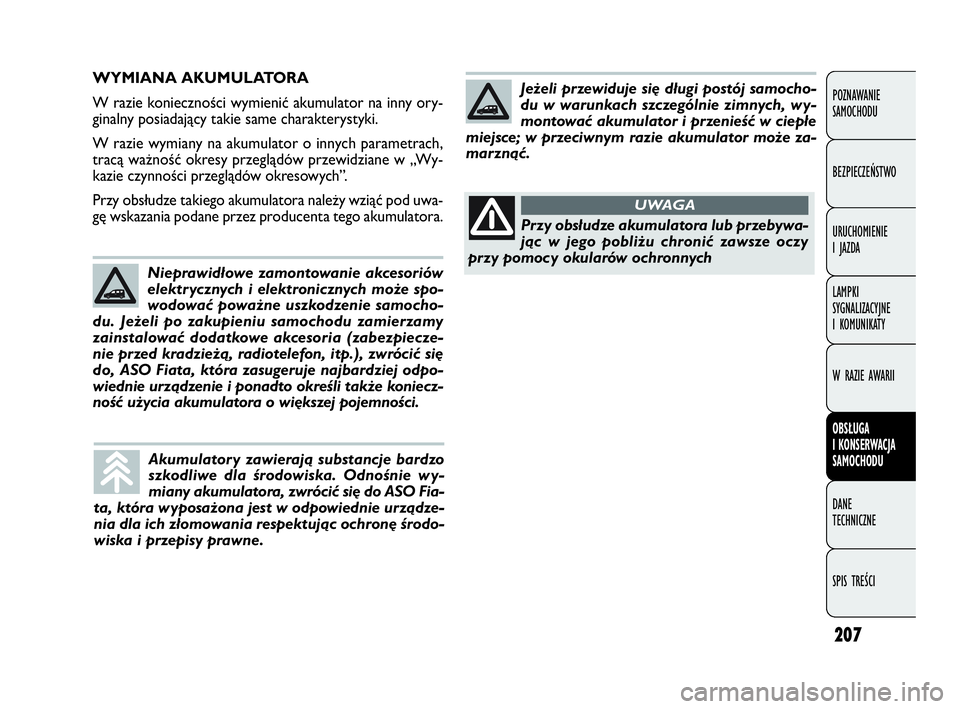

WYMIANA AKUMULATORA
W razie konieczności wymienić akumulator na inny ory-
ginalny posiadający takie same charakterystyki.
W razie wymiany na akumulator o innych parametrach,
tracą ważność okresy przeglądów przewidziane w „Wy-
kazie czynności przeglądów okresowych”.
Przy obsłudze takiego akumulatora należy wziąć pod uwa-
gę wskazania podane przez producenta tego akumulatora.
Nieprawidłowe zamontowanie akcesoriów
elektrycznych i elektronicznych może spo-
wodować poważne uszkodzenie samocho-
du. Jeżeli po zakupieniu samochodu zamierzamy
zainstalować dodatkowe akcesoria (zabezpiecze-
nie przed kradzieżą, radiotelefon, itp.), zwrócić się
do, ASO Fiata, która zasugeruje najbardziej odpo-
wiednie urządzenie i ponadto określi także koniecz-
ność użycia akumulatora o większej pojemności.
Akumulatory zawierają substancje bardzo
szkodliwe dla środowiska. Odnośnie wy-
miany akumulatora, zwrócić się do ASO Fia-
ta, która wyposażona jest w odpowiednie urządze-
nia dla ich złomowania respektując ochronę środo-
wiska i przepisy prawne.
Jeżeli przewiduje się długi postój samocho-
du w warunkach szczególnie zimnych, wy-
montować akumulator i przenieść w ciepłe
miejsce; w przeciwnym razie akumulator może za-
marznąć.
Przy obsłudze akumulatora lub przebywa-
jąc w jego pobliżu chronić zawsze oczy
przy pomocy okularów ochronnych
UWAGA
191-218 DOBLO LUM PL 2e 28-05-2010 13:33 Pagina 207
