BEZPEČNOSTNÍ SYSTÉM
ZABRAŇUJÍCÍ PŘIVŘENÍ
Střešní okno je vybaveno bezpečnostním systémem
zabraňujícím přivření umístěným v předním profilu slu-
neční clony. Tento systém je aktivní při horizontálním
zavírání panelu (přední okraj) a vertikálním zavírání
panelu (zadní okraj); při zjištění přítomnosti překážky
(např. ruka, prst apod.) se pohyb okenního panelu
okamžitě zastaví a pootevře se.
Při zjištění přítomnosti překážky v dráze se panel střeš-
ního okna okamžitě zastaví a změní se směr pohybu
až do dosažení určité polohy:
❒při horizontálním zavírání je bezpečnostní systém
zabraňující přivření aktivní v rámci celé dráhy střeš-
ního panelu a při zjištění přítomnosti překážky na
přední hraně se panel od bodu změny směru pohy-
bu pootevře o 10 cm;
❒při vertikálním zavírání je bezpečnostní systém
zabraňující přivření aktivní v rámci celé dráhy střeš-
ního panelu a při zjištění přítomnosti překážky na
zadní hraně panel změní směru pohybu.NOUZOVÉ OVLÁDÁNÍ
V případě nefunkčnosti elektrického ovládání je možno
střešní okno ovládat manuálně následovně:
❒zatlačením v místě značek uvolněte zajištění
a sejměte přední stropní svítilnu A - obr. 88;
❒zasuňte klíč na vnitřní šestihrany do uložení B;
❒otáčením klíče příslušným směrem se střešní okno
otvírá, případně zavírá.POSTUP INICIALIZACE
STŘEŠNÍHO OKNA
Po odpojení baterie nebo přepálení pojistky je nutné
provést inicializaci střešního okna následovně:
❒otočte volič až na doraz doleva;
❒stiskněte a podržte volič až do dosažení mechanic-
kého dorazu střešního okna;
❒uvolněte volič;
❒během 3 sekund volič opět stiskněte a podržte;
❒po několika sekundách se začne střešní okno auto-
maticky pohybovat (v této fázi držte volič stále
stisknutý);
❒po zastavení střešního okna je inicializace dokon-
čena; uvolněte volič.
BEZPEČNOST
STRAVOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
obr. 88A0E0187m
91
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:51 StrÆnka 91

V „Menu Setup“ (nebo u některých verzí v menu navi-
gačního systému) vozu lze aktivovat funkci automatic-
kého zamykání dveří při překročení rychlosti 20 km/h
(viz „Multifunkční konfigurovatelný displej“ v této
kapitole).
Tlačítko se vyřadí z funkce po zamknutí dveří tla-
čítkem na elektronickém klíči, otočením kovové čepele
v zámku ve dveřích řidiče, případně při automatickém
zamknutí po uplynutí cca 2,5 minuty; jeho funkce se
obnoví po odemknutí stisknutím tlačítka na elek-
tronickém klíči, otočením kovové čepele v zámku ve
dveřích řidiče, případně zasunutím elektronického klíče
do čtečky spínací skříňky.
UPOZORNĚNÍPokud je vůz centrálně zamknu-
tý, zatažením za vnitřní kliku pro otvírání dveří se vůz
centrálně odemkne. Při absenci elektrického napájení
(přepálená pojistka, odpojená baterie atd.) lze však
dveře manuálně zamknout.DĚTSKÉ POJISTKY
Zadní dveře jsou vybaveny dětskými pojistkami obr.
90, které znemožňují otevření zadních dveří zevnitř.
Dětskou pojistku lze přepínat (kovovou čepelí umístě-
nou uvnitř elektronického klíče) pouze při otevřených
dveřích:
❒poloha 1: dětská pojistka zapnutá (dveře ne-
lze zevnitř otvírat);
❒poloha 2: dětská pojistka vypnutá (dveře lze
zevnitř otvírat).UPOZORNĚNÍ Každá dětská pojistka ovládá
pouze zámek příslušných dveří.
UPOZORNĚNÍ Při přepravě děti používejte vždy
dětské pojistky.
UPOZORNĚNÍ Po zapnutí dětských pojistek
zkontrolujte jejich funkci zatažením za vnitřní kliky
zadních dveří.
BEZPEČNOST
STRAVOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
obr. 90A0E0155m
93
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:51 StrÆnka 93

BEZPEČNOST
STRAVOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
177
STARTOVÁNÍ S POMOCNOU BATERIÍ . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
VÝMĚNA KOLA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
SADA PRO RYCHLOU OPRAVU PNEUMATIK FIX&GO AUTOMATIC . . . . . . . . 186
VÝMĚNA ŽÁROVKY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
VÝMĚNA ŽÁROVKY VNĚJŠÍHO SVĚTLA . . . . . . . . . . . . . . . . . . . . . . . . . 195
VÝMĚNA ŽÁROVKY VNITŘNÍHO OSVĚTLENÍ . . . . . . . . . . . . . . . . . . . . . . 201
VÝMĚNA POJISTKY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205
DOBÍJENÍ BATERIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 215
ZVEDÁNÍ VOZU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
TAŽENÍ VOZU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
V V
N N
O O
U U
Z Z
I I
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:52 StrÆnka 177

VŠEOBECNÉ POKYNY
❒Když přestane nějaká žárovka svítit, před její pří-
padnou výměnou zkontrolujte nejprve pojistku její-
ho obvodu. Umístění pojistek je uvedeno v odstav-
ci „Výměna pojistky“ v této kapitole.
❒Před výměnou žárovky se přesvědčte, zda se
nejedná pouze o zoxidované kontakty.
❒Nefunkční žárovka musí být nahrazena žárovkou
téhož typu a příkonu.
❒Po výměně žárovky ve světlometu vždy z bezpeč-
nostních důvodů zkontrolujte seřízení světlometů.
UPOZORNĚNÍ Vnitřní povrch světlometu nebo sví-
tilny se může zamlžit. Nejde o vadu, ale přírodní jev
způsobený nízkou teplotou a vlhkostí vzduchu. Zaml-
žení zmizí brzy po rozsvícení světlometů. Přítomnost
kapek vody uvnitř světlometů signalizuje pronikání
vody do světlometu; obrate se na autorizovaný servis
Alfa Romeo.
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
PALUBNÍ DE
A OVLÁDACÍ P
192
VÝMĚNA ŽÁROVKY
Při výměně halogeno-
vých žárovek se dotýkejte pouze
jejich kovových částí (patic).
Dotek skleněné baňky žárovky
snižuje intenzitu vydávaného
světla a může také zkrátit život-
nost žárovky. Pokud se skleněné
části žárovky dotknete, otřete ji
kouskem látky navlhčeným v li-
hu a nechte oschnout.
POZOR
Změny nebo opravy
elektroinstalace, prováděné ne-
správně a bez znalosti systému,
mohou způsobit poruchu s ná-
sledným nebezpečím vzniku
požáru.
POZOR
Halogenové žárovky ob-
sahují stlačený plyn, což zname-
ná, že při rozbití žárovky dojde
k rozptylu střepů do větší vzdá-
lenosti.
POZOR
Kvůli nebezpečí vysoké-
ho provozního napětí smí výmě-
nu výbojky bixenonových svět-
lometů provádět pouze speci-
alizovaný personál, protože
jinak by mohlo dojít k úrazu
elektrickým proudem. Obrate
se na autorizovaný servis Alfa
Romeo.
POZOR
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:52 StrÆnka 192

VÝMĚNA POJISTKY
VŠEOBECNÉ INFORMACE
Pojistky slouží k ochraně elektrického zařízení, zasa-
hují v případě poruchy nebo nesprávné funkce chráně-
ného zařízení.
Pokud některé elektrické zařízení nefunguje, přesvěd-
čte se, zda je v pořádku pojistka. Tavný vodič pojistky
nesmí být přerušený. Pokud je vodič přerušený, nahra-
te přepálenou pojistku pojistkou stejné hodnoty jme-
novitého proudu (stejné barvy).
A:pojistka je v pořádku
B:pojistka s přerušeným tavným vodičem.
K výměně pojistek používejte pinzetu C, která se
nachází v pojistkové skříňce v palubní desce.
BEZPEČNOST
STRAVOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
obr. 56A0E0119m
205
Dojde-li k přepálení hlav-
ní pojistky (MEGA-FUSE, MAXI-
FUSE), svěřte vůz autorizované-
mu servisu Alfa Romeo. Před
výměnou pojistky se přesvěd-
čte, že je elektronický klíč vyta-
žený ze čtečky spínací skříňky
a všechny spotřebiče jsou vy-
pnuté.
POZOR
Nikdy pojistku nenahra-
zujte pojistkou s vyšším jmeno-
vitým proudem; nebezpečí požá-
ru.
POZOR
Přepálenou pojistku nikdy
nenahrazujte kovovým
drátkem nebo podobným
materiálem.
Pokud se pojistka znovu
přepálí, obrate se na autorizo-
vaný servis Alfa Romeo.
POZOR
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 15:51 StrÆnka 205

PŘÍSTUP K POJISTKÁM
Pojistky vozu jsou umístěny ve čtyřech pojistkových skříň-
kách: v palubní desce, na kladném pólu baterie, u bate-
rie a v zavazadlovém prostoru (na pravé straně).
Pojistková skříňka
v palubní desce
Tato pojistková skříňka se zpřístupní vyšroubováním
upevňovacího šroubu A - obr. 57 a sejmutím
víka B. obr. 57
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
PALUBNÍ DE
A OVLÁDACÍ P
A0E0157m
obr. 58A0E0124m
206
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:53 StrÆnka 206

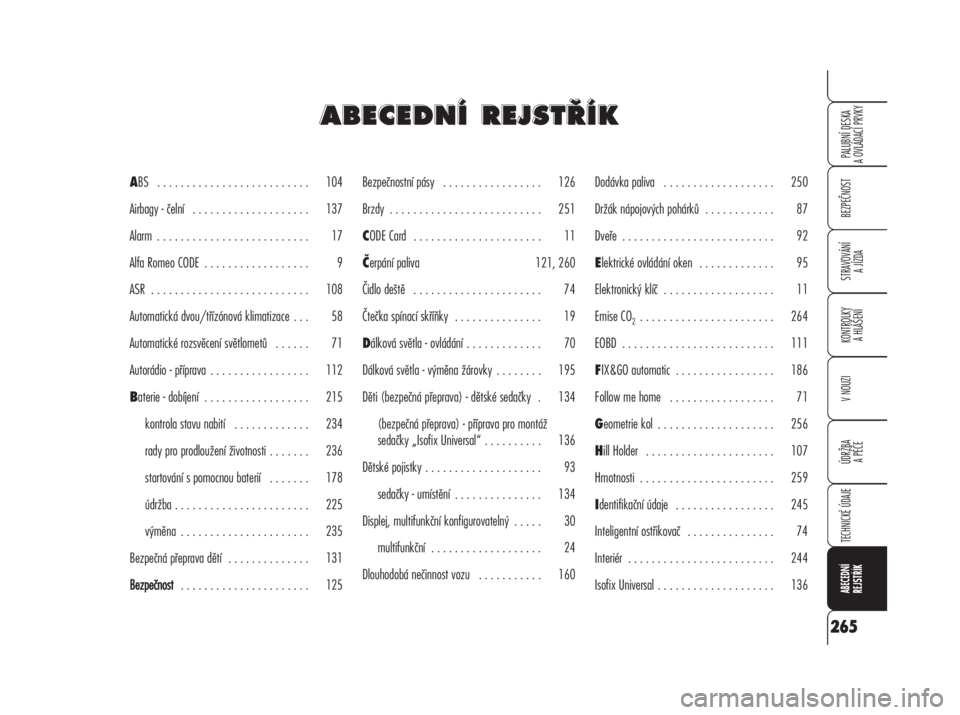

ABS . . . . . . . . . . . . . . . . . . . . . . . . . . 104
Airbagy - čelní . . . . . . . . . . . . . . . . . . . . 137
Alarm . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Alfa Romeo CODE . . . . . . . . . . . . . . . . . . 9
ASR . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Automatická dvou/třízónová klimatizace . . . 58
Automatické rozsvěcení světlometů . . . . . . 71
Autorádio - příprava . . . . . . . . . . . . . . . . . 112
Baterie - dobíjení . . . . . . . . . . . . . . . . . . 215
kontrola stavu nabití . . . . . . . . . . . . . 234
rady pro prodloužení životnosti . . . . . . . 236
startování s pomocnou baterií . . . . . . . 178
údržba . . . . . . . . . . . . . . . . . . . . . . . 225
výměna . . . . . . . . . . . . . . . . . . . . . . 235
Bezpečná přeprava dětí . . . . . . . . . . . . . . 131
Bezpečnost
. . . . . . . . . . . . . . . . . . . . . . 125Bezpečnostní pásy . . . . . . . . . . . . . . . . . 126
Brzdy . . . . . . . . . . . . . . . . . . . . . . . . . . 251
CODE Card . . . . . . . . . . . . . . . . . . . . . . 11
Čerpání paliva 121, 260
Čidlo deště . . . . . . . . . . . . . . . . . . . . . . 74
Čtečka spínací skříňky . . . . . . . . . . . . . . . 19
Dálková světla - ovládání . . . . . . . . . . . . . 70
Dálková světla - výměna žárovky . . . . . . . . 195
Děti (bezpečná přeprava) - dětské sedačky . 134
(bezpečná přeprava) - příprava pro montáž
sedačky „Isofix Universal“ . . . . . . . . . . 136
Dětské pojistky . . . . . . . . . . . . . . . . . . . . 93
sedačky - umístění . . . . . . . . . . . . . . . 134
Displej, multifunkční konfigurovatelný . . . . . 30
multifunkční . . . . . . . . . . . . . . . . . . . 24
Dlouhodobá nečinnost vozu . . . . . . . . . . . 160Dodávka paliva . . . . . . . . . . . . . . . . . . . 250
Držák nápojových pohárků . . . . . . . . . . . . 87
Dveře . . . . . . . . . . . . . . . . . . . . . . . . . . 92
Elektrické ovládání oken . . . . . . . . . . . . . 95
Elektronický klíč . . . . . . . . . . . . . . . . . . . 11
Emise CO
2 . . . . . . . . . . . . . . . . . . . . . . . 264
EOBD . . . . . . . . . . . . . . . . . . . . . . . . . . 111
FIX&GO automatic . . . . . . . . . . . . . . . . . 186
Follow me home . . . . . . . . . . . . . . . . . . 71
Geometrie kol . . . . . . . . . . . . . . . . . . . . 256
Hill Holder . . . . . . . . . . . . . . . . . . . . . . 107
Hmotnosti . . . . . . . . . . . . . . . . . . . . . . . 259
Identifikační údaje . . . . . . . . . . . . . . . . . 245
Inteligentní ostřikovač . . . . . . . . . . . . . . . 74
Interiér . . . . . . . . . . . . . . . . . . . . . . . . . 244
Isofix Universal . . . . . . . . . . . . . . . . . . . . 136
BEZPEČNOST
STRAVOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
265
A A
B B
E E
C C
E E
D D
N N
Í Í

R R
E E
J J
S S
T T
Ř Ř
Í Í
K K
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:53 StrÆnka 265

Pneumatiky - letní . . . . . . . . . . . . . . . . . . 254
tlak vzduchu . . . . . . . . . . . . . . . . . . . 255
údaje . . . . . . . . . . . . . . . . . . . . . . . 252
výměna . . . . . . . . . . . . . . . . . . . . . . 179
zimní . . . . . . . . . . . . . . . . . . . . . . . 158
Pojistky, výměna . . . . . . . . . . . . . . . . . . 205
Popelník . . . . . . . . . . . . . . . . . . . . . . . . 86
Potkávací světla - ovládání . . . . . . . . . . . . 70
Potkávací světla - výměna žárovky . . . . . . . 196
Prostor na brýle . . . . . . . . . . . . . . . . . . . 87
Pryžová potrubí . . . . . . . . . . . . . . . . . . . 239
Přední stropní svítilna - ovládání . . . . . . . . . 78
Přední stropní svítilna - výměna žárovky . . . 201
Přední světla do mlhy - ovládání . . . . . . . . 72
Přední světla do mlhy - seřízení . . . . . . . . . 103
Přední světla do mlhy - výměna žárovky . . . 197
Předpínače . . . . . . . . . . . . . . . . . . . . . . 128
Převodovka, řazení . . . . . . . . . . . . . . . . . 152Přídavné topení . . . . . . . . . . . . . . . . . . . 69
Příprava pro autorádio . . . . . . . . . . . . . . . 112
Příslušenství . . . . . . . . . . . . . . . . . . . . . . 113
Přístroje . . . . . . . . . . . . . . . . . . . . . . . . 21
Pylový filtr . . . . . . . . . . . . . . . . . . . . . . . 233
Ráfky . . . . . . . . . . . . . . . . . . . . . . . . . 253
Rozměry vozu . . . . . . . . . . . . . . . . . . . . 257
Řízení . . . . . . . . . . . . . . . . . . . . . . . . . 251
Sada pro rychlou opravu pneumatik FIX&GO
automatic . . . . . . . . . . . . . . . . . . . . 186
Safe lock . . . . . . . . . . . . . . . . . . . . . . . 14
Sdružený přístroj . . . . . . . . . . . . . . . . . . . 8
Sedadla - čištění . . . . . . . . . . . . . . . . . . . 244
přední, s elektrickým nastavením . . . . . 47
přední, s manuálním nastavením . . . . . 46
vyhřívání . . . . . . . . . . . . . . . . . . . . . 47
Schránka v palubní desce . . . . . . . . . . . . . 85
Sluneční clony . . . . . . . . . . . . . . . . . . . . 88
Sluneční roleta . . . . . . . . . . . . . . . . . . . . 88Sněhové řetězy . . . . . . . . . . . . . . . . . . . 159
Spínací skříňka . . . . . . . . . . . . . . . . . . . . 19
Startování aajízda
. . . . . . . . . . . . . . . . . . 147
Startování motoru . . . . . . . . . . . . . . . . . . 148
Stírače a ostřikovače . . . . . . . . . . . . . . . . 73
čelního okna - ovládání 73
trysky ostřikovačů . . . . . . . . . . . . . 240
výměna stírátek . . . . . . . . . . . . . . 239
Střešní nosič . . . . . . . . . . . . . . . . . . . . . 102
okno . . . . . . . . . . . . . . . . . . . . . . . . 89
Světelná houkačka . . . . . . . . . . . . . . . . . 70
Světla ve dveřích - výměna žárovky . . . . . . 204
Světlo zpátečky - výměna žárovky . . . . . . . 198
Světlomety - automatické rozsvěcení . . . . . 71
levostranný provoz . . . . . . . . . . . . . . . 103
seřízení sklonu . . . . . . . . . . . . . . . . . 102
seřízení . . . . . . . . . . . . . . . . . . . . . . 102
Světlomety . . . . . . . . . . . . . . . . . . . . . . 65
BEZPEČNOST
STRAVOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
267
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:53 StrÆnka 267
