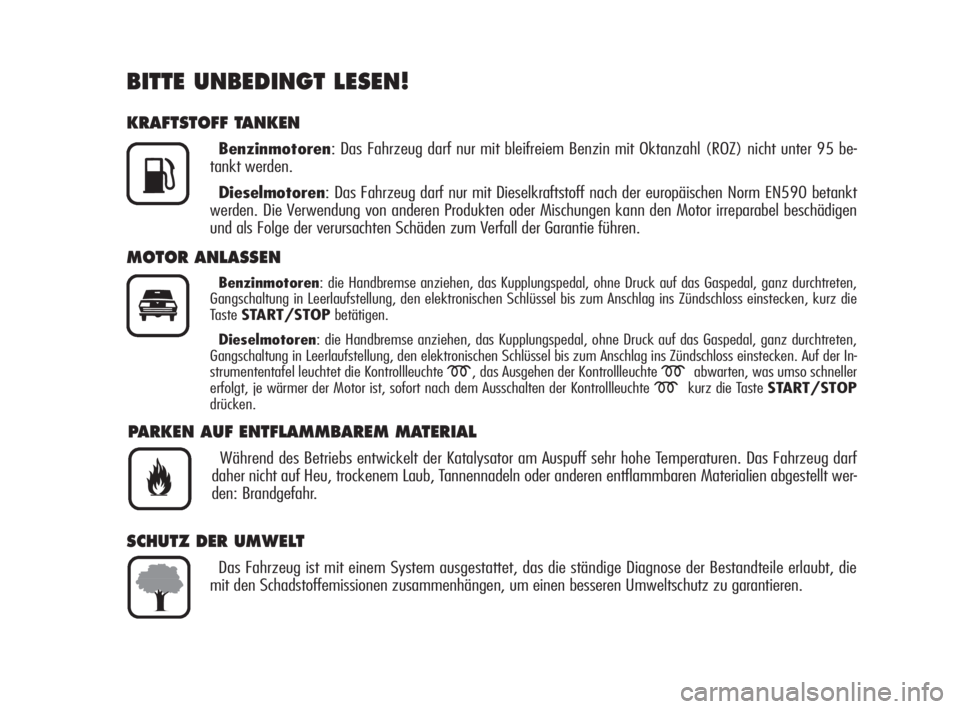

BITTE UNBEDINGT LESEN!
KRAFTSTOFF TANKEN
Benzinmotoren: Das Fahrzeug darf nur mit bleifreiem Benzin mit Oktanzahl (ROZ) nicht unter 95 be-
tankt werden.
Dieselmotoren: Das Fahrzeug darf nur mit Dieselkraftstoff nach der europäischen Norm EN590 betankt
werden. Die Verwendung von anderen Produkten oder Mischungen kann den Motor irreparabel beschädigen
und als Folge der verursachten Schäden zum Verfall der Garantie führen.
K
MOTOR ANLASSEN
Benzinmotoren: die Handbremse anziehen, das Kupplungspedal, ohne Druck auf das Gaspedal, ganz durchtreten,
Gangschaltung in Leerlaufstellung, den elektronischen Schlüssel bis zum Anschlag ins Zündschloss einstecken, kurz die
Taste START/STOPbetätigen.
Dieselmotoren: die Handbremse anziehen, das Kupplungspedal, ohne Druck auf das Gaspedal, ganz durchtreten,
Gangschaltung in Leerlaufstellung, den elektronischen Schlüssel bis zum Anschlag ins Zündschloss einstecken. Auf der In-
strumententafel leuchtet die Kontrollleuchte
m, das Ausgehen der Kontrollleuchte mabwarten, was umso schneller
erfolgt, je wärmer der Motor ist, sofort nach dem Ausschalten der Kontrollleuchte
mkurz die Taste START/STOP
drücken.
PARKEN AUF ENTFLAMMBAREM MATERIAL
Während des Betriebs entwickelt der Katalysator am Auspuff sehr hohe Temperaturen. Das Fahrzeug darf
daher nicht auf Heu, trockenem Laub, Tannennadeln oder anderen entflammbaren Materialien abgestellt wer-
den: Brandgefahr.

SCHUTZ DER UMWELT
Das Fahrzeug ist mit einem System ausgestattet, das die ständige Diagnose der Bestandteile erlaubt, die
mit den Schadstoffemissionen zusammenhängen, um einen besseren Umweltschutz zu garantieren.
001-045 Alfa 159 D 4-06-2008 9:51 Pagina 2

7
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0056mAbb. 1
1.Seitliche regel- und verstellbare Luftauslässe - 2.Luftauslässe für die Beschlagentfernung/Entfrostung der vorderen Sei-
tenfenster - 3.Hebel für Außenlicht - 4.Instrumententafel - 5.Airbag Fahrerseite und Hupe - 6.Bedienungshebel für Schei-
benwischer - 7.Mittlere obere Luftdüse - 8.Mittlere regel- und verstellbare Luftauslässe - 9.Anzeige für Kraftstoffstand/An-
zeige für Motorkühlflüssigkeitstemperatur/Anzeige für Motoröltemperatur (Benzinversionen) oder Druck des Turboladers (Die-
selversionen) - 10.Airbag Beifahrerseite - 11.Front-Knieairbag Beifahrerseite (wo vorgesehen) - 12.Handschuhfach -
13.Autoradio (wo vorgesehen) - 14.Bedienungselemente für die Klimaanlage - 15. START/STOP-Taste zum Anlassen
des Motors - 16.Anlassvorrichtung - 17.Front-Knieairbag Fahrerseite - 18.Lenkradschalter für das Autoradio (wo vorge-
sehen) - 19.Schalthebel Cruise Control (wo vorgesehen) - 20.Hebel für Motorhaubenentriegelung - 21.Abdeckung für
den Zugang zum Sicherungskasten auf dem Armaturenbrett - 22.Schaltergruppe für Außenlichter, Nullstellung Tageskilo-
meterzähler und Leuchtweiteneinstellung.
ARMATURENBRETT
001-045 Alfa 159 D 4-06-2008 9:51 Pagina 7

19
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

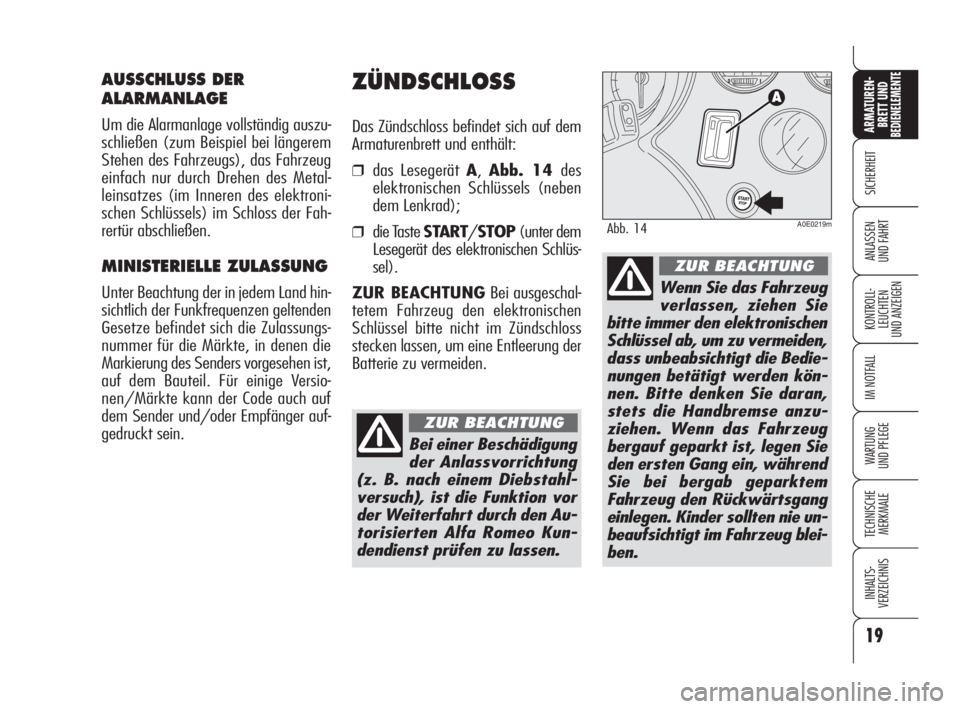

ZÜNDSCHLOSS
Das Zündschloss befindet sich auf dem
Armaturenbrett und enthält:
❒das Lesegerät A,Abb. 14 des
elektronischen Schlüssels (neben
dem Lenkrad);
❒die Taste START/STOP(unter dem
Lesegerät des elektronischen Schlüs-
sel).
ZUR BEACHTUNGBei ausgeschal-
tetem Fahrzeug den elektronischen
Schlüssel bitte nicht im Zündschloss
stecken lassen, um eine Entleerung der
Batterie zu vermeiden.
AUSSCHLUSS DER
ALARMANLAGE
Um die Alarmanlage vollständig auszu-
schließen (zum Beispiel bei längerem
Stehen des Fahrzeugs), das Fahrzeug
einfach nur durch Drehen des Metal-
leinsatzes (im Inneren des elektroni-
schen Schlüssels) im Schloss der Fah-
rertür abschließen.
MINISTERIELLE ZULASSUNG
Unter Beachtung der in jedem Land hin-
sichtlich der Funkfrequenzen geltenden
Gesetze befindet sich die Zulassungs-
nummer für die Märkte, in denen die
Markierung des Senders vorgesehen ist,
auf dem Bauteil. Für einige Versio-
nen/Märkte kann der Code auch auf
dem Sender und/oder Empfänger auf-
gedruckt sein.
A0E0219mAbb. 14
Bei einer Beschädigung
der Anlassvorrichtung
(z. B. nach einem Diebstahl-
versuch), ist die Funktion vor
der Weiterfahrt durch den Au-
torisierten Alfa Romeo Kun-
dendienst prüfen zu lassen.
ZUR BEACHTUNG
Wenn Sie das Fahrzeug
verlassen, ziehen Sie
bitte immer den elektronischen
Schlüssel ab, um zu vermeiden,
dass unbeabsichtigt die Bedie-
nungen betätigt werden kön-
nen. Bitte denken Sie daran,
stets die Handbremse anzu-
ziehen. Wenn das Fahrzeug
bergauf geparkt ist, legen Sie
den ersten Gang ein, während
Sie bei bergab geparktem
Fahrzeug den Rückwärtsgang
einlegen. Kinder sollten nie un-
beaufsichtigt im Fahrzeug blei-
ben.
ZUR BEACHTUNG
001-045 Alfa 159 D 4-06-2008 9:51 Pagina 19

ZUR BEACHTUNG Wenn bei Ein-
stecken des elektronischen Schlüssels in
das Zündschloss auf der Instrumenten-
tafel die Kontrollleuchte
Yleuchtet (auf
einigen Versionen zusammen mit einer
Meldung auf dem Display) kontrollieren
Sie, ob der richtige elektronische Schlüs-
sel verwendet wurde, und stecken Sie
ihn erneut in das Zündschloss. Besteht
das Problem weiterhin, wenden Sie sich
bitte an den Autorisierten Alfa Romeo
Kundendienst.
AUSSCHALTEN DER
INSTRUMENTENTAFEL
Bei abgestelltem Motor und losgelas-
senem Kupplungs- und Bremspedal die
Taste START/STOPdrücken oder den
elektronischen Schlüssel aus dem Zünd-
schloss ziehen.
Nach einigen Sekunden schaltet sich das
Display der Instrumententafel progres-
siv aus.
ZUR BEACHTUNGWenn sich die In-
strumententafel nicht ausschaltet, müs-
sen Sie sich an den Autorisierten Alfa Ro-
meo Kundendienst wenden.
EINSCHALTEN DER
INSTRUMENTENTAFEL
Bitte gehen Sie so vor:
❒Den elektronischen Schlüssel ins
Zündschloss stecken.
❒Steckt der elektronische Schlüssel
schon, die Taste START/STOP
drücken, ohne auf das Kupplungs-
oder Bremspedal zu treten.
Wenn Sie das Fahrzeug verlassen und
versehentlich die Instrumententafel ein-
geschaltet lassen, werden die elektri-
schen und elektronischen Vorrichtungen
nach etwa 20 Minuten ausgeschaltet,
um die Ladung der Batterie zu schonen.
ZUR BEACHTUNGBitte denken Sie
daran, den elektronischen Schlüssel voll-
ständig in das Zündschloss einzuführen,
bis er blockiert wird.
ZUR BEACHTUNGWenn sich die In-
strumententafel nicht einschaltet, müs-
sen Sie sich an den Autorisierten Alfa Ro-
meo Kundendienst wenden.
20
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

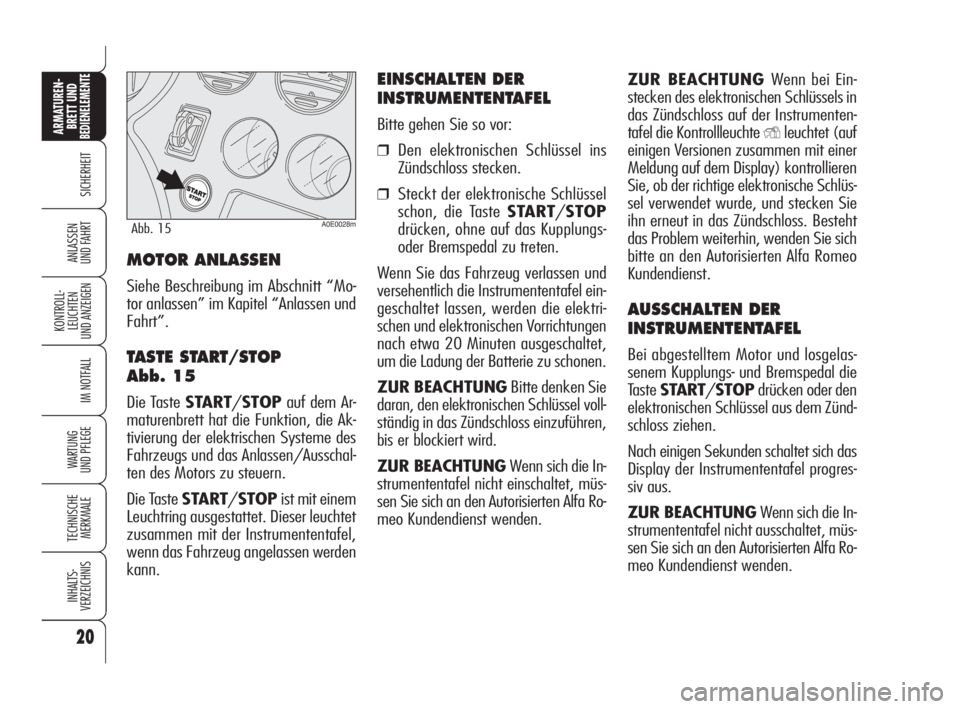

A0E0028mAbb. 15
MOTOR ANLASSEN
Siehe Beschreibung im Abschnitt “Mo-
tor anlassen” im Kapitel “Anlassen und
Fahrt”.
TASTE START/STOP
Abb. 15
Die Taste START/STOPauf dem Ar-
maturenbrett hat die Funktion, die Ak-
tivierung der elektrischen Systeme des
Fahrzeugs und das Anlassen/Ausschal-
ten des Motors zu steuern.
Die Taste START/STOPist mit einem
Leuchtring ausgestattet. Dieser leuchtet
zusammen mit der Instrumententafel,
wenn das Fahrzeug angelassen werden
kann.
001-045 Alfa 159 D 4-06-2008 9:51 Pagina 20

24
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
AUTOMATISCHE
HELLIGKEITSEINSTELLUNG
DER RHEOSTAT-
BEDIENELEMENTE
Um maximale Sicht- und Komfortbedin-
gungen während der Fahrt zu ermögli-
chen (z. B. Fahrt bei Tag mit einge-
schalteten Lichtern, Tunnelfahrt usw…),
befindet sich im Tachometer ein Sensor,
der automatisch nach Einstecken des
elektronischen Schlüssels in das Zünd-
schloss und bei gedrückter Taste
START/STOPdie Helligkeitsintensität
der Grafik/Display der Instrumententa-
fel, des Displays des Autoradios (wo vor-
gesehen), des Displays der Klimaanlage,
des Displays des Radionavigationssy-
stems (wo vorgesehen) und der Grafik
der Bordinstrumente (Kraftstoffstandan-
zeige, Anzeige der Motoröltemperatur
(Benzinversionen) oder Anzeige für den
Druck des Turboladers (Dieselversionen)
und Anzeige der Motorkühlflüssigkeit)
einstellen kann.
MANUELLE
HELLIGKEITSEINSTELLUNG
DER RHEOSTAT-
BEDIENELEMENTE
Diese Funktion ermöglicht es, (auf 8 Stu-
fen) die Helligkeitsintensität der Gra-
fik/Display der Instrumententafel, des Dis-
plays des Autoradios (wo vorgesehen),
des Displays der Klimaanlage, des Displays
des Radionavigationssystems (wo vorge-
sehen) und der Grafik der Bordinstru-
mente (Kraftstoffstandanzeige, Anzeige
der Motoröltemperatur (Benzinversionen)
oder Anzeige für den Druck des Turbola-
ders (Dieselversionen) und Anzeige der
Motorkühlflüssigkeit) einzustellen. Zur Ein-
stellung kurz die Taste +auf dem linken
Hebel drücken, um die Helligkeit zu er-
höhen oder die Taste –drücken, um sie
zu verringern: Auf dem Display erscheinen
ein Schriftzug und eine Nummer, die das
Niveau der gegenwärtig gewählten Hel-
ligkeitsintensität anzeigt. Die Bildschir-
manzeige bleibt einige Sekunden lang ein-
geschaltet, dann verschwindet sie.
A0E0072mAbb. 21
NULLSTELLER DER
TAGESKILOMETER Abb. 21
Zum Nullstellen der Tageskilometer für
einige Zeit die Taste Adrücken.
001-045 Alfa 159 D 4-06-2008 9:51 Pagina 24

ZUR BEACHTUNGDer Motorölstand
kann nach einem längeren Halt anstei-
gen.
MELDUNGEN BEIM
ANLASSEN DES FAHRZEUGS
Nach Beendigung der Anzeige des Mo-
torölstandes erscheint im Display einige
Minuten lang eine Meldung, um den Fah-
rer über den Vorgang zu informieren, der
ausgeführt werden muss, um den Motor
anzulassen (PRESS PEDAL AND
START: Drücken Sie das Brems- oder
das Kupplungspedal und dann die Taste
START/STOP, um den Motor anzu-
lassen).Wenn die Funktion aktiviert ist, kann sie
NIGHT PANauf folgende Weise de-
aktiviert werden:
❒durch einen langen Druck der Taste
+(auch bei ausgeschaltetem Außen-
licht);
❒durch Auszug des elektronischen
Schlüssels aus dem Zündschloss.
Wenn die Funktion deaktiviert ist, er-
scheint auf dem Display der Schriftzug
“NIGHT PAN OFF”.
Die Schriftzüge “NIGHT PAN ON”
oder “NIGHT PAN OFF” werden
weiterhin im Display angezeigt, danach
verschwinden sie. Um die Anzeige vor
Ablauf der Zeit abzubrechen, drücken
Sie kurz die Taste MENU.
BELEUCHTUNG DES
DREHZAHLMESSERS/
DER BORDINSTRUMENTE
(NIGHT PAN)
Diese Funktion ermöglicht es, die Be-
leuchtung des Drehzahlmessers und der
Bordinstrumente zu aktivieren/deakti-
vieren (ON/OFF).
Die Funktion kann (nur bei elektroni-
schem Schlüssel im Zündschloss, ein-
geschaltetem Außenlicht und Sensor im
Tachometer für geringe Helligkeit außer-
halb des Fahrzeugs eingestellt) durch ei-
nen langen Druck der Taste –aktiviert
werden. Wenn die Funktion auf dem Dis-
play aktiv ist, erscheint der Schriftzug
“NIGHT PAN ON”.
29
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
001-045 Alfa 159 D 4-06-2008 9:51 Pagina 29

47
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Die Steuerungen zur
Einstellung des Sitzes sind:
Multifunktionssteuerung A:
– Vordere Höheneinstellung des Sitzes;
– Hintere Höheneinstellung des Sitzes;
– Vertikale Verstellung des Sitzes;
– Verstellung in Längsrichtung des Sit-
zes;
B:Einstellung der Rückenlehnennei-
gung;
C:Speichertasten der Fahrersitzpositi-
on.
D:Einstellung im Lendenbereich.
ZUR BEACHTUNGDie elektrische
Einstellung ist zugelassen, wenn der
elektronische Schlüssel im Zündschloss
steckt und etwa 1 Minute nach seinem
Auszug oder nachdem die Taste
START/STOPgedrückt wurde. Es ist
außerdem möglich, den Sitz nach der
Öffnung der Tür etwa 3 Minuten lang
oder bis zum Verschluss der Tür einzu-
stellen.Speicherung der
Fahrersitzpositionen/Außenrü
ckspiegel
Mit den Tasten Ckönnen drei verschie-
dene Positionen des Fahrersitzes und der
Außenrückspiegel gespeichert und auf-
gerufen werden. Die Speicherung und der
Aufruf sind nur möglich, wenn der elek-
tronische Schlüssel im Zündschloss steckt.
Eine gespeicherte Position kann außer-
dem für etwa 3 Minuten nach der Öff-
nung der Türen und für etwa 1 Minute
nach dem Auszug des elektronischen
Schlüssels aus dem Zündschloss aufge-
rufen werden.
Für die Speicherung einer Position des
Sitzes, diesen mit den verschiedenen
Steuerungen einstellen, dann einige Se-
kunden lang die Taste drücken, auf der
die Position gespeichert werden soll.
Zum Abruf der gespeicherten Position,
kurz die entsprechende Taste drücken.
Wenn eine neue Position des Sitzes ge-
speichert wird, wird automatisch die vor-
her mit derselben Taste gespeicherte Po-
sition gelöscht.
VORDERSITZE SPORTSITZE
(wo vorgesehen)
Abb. 33/a
Auf einigen Versionen sind sportlich ge-
staltete Vordersitze mit manueller oder
elektrischer Einstellung vorhanden.
Für die Einstellungen lesen Sie bitte die
Beschreibung in den vorhergehenden Ab-
schnitten.
A0E0421mAbb 33/a
046-082 Alfa 159 D 4-06-2008 9:52 Pagina 47

151
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
VORGEHENSWEISE BEI
BENZINMOTOREN
Bitte gehen Sie so vor:
❒die Handbremse anziehen;
❒das Kupplungspedal, ohne Druck auf
das Gaspedal, ganz durchtreten;
❒Gangschaltung in Leerlaufstellung;
❒den elektronischen Schlüssel bis zum
Anschlag ins Zündschloss einstecken;
❒kurz die Taste START/STOPbetäti-
gen.
VORGEHENSWEISE BEI
DIESELVERSIONEN
Bitte gehen Sie so vor:
❒die Handbremse anziehen;
❒das Kupplungspedal, ohne Druck auf
das Gaspedal, ganz durchtreten;
❒Gangschaltung in Leerlaufstellung;
❒den elektronischen Schlüssel bis zum
Anschlag ins Zündschloss einstecken.
Auf der Instrumententafel leuchtet
die Kontrollleuchte
m;
❒das Ausgehen der Kontrollleuchte
mabwarten, was umso schneller
erfolgt, je wärmer der Motor ist;
❒sofort nach dem Ausschalten der Kon-
trollleuchte
mkurz die Taste
START/STOPdrücken. Zu lange
abzuwarten heißt, die Vorwärmung
der Kerzen unsinnig zu machen. Der Anlassermotor wird automatisch aus-
gelöst, bis der Motor gestartet hat.
Bei ausgeschaltetem Motor und in die
Startvorrichtung eingeführtem elektroni-
schem Schlüssel kann der automatische
Start durch kurzes Drücken der Taste
START/STOPund Gedrückthalten des
Kupplungspedals eingeleitet werden.
ZUR BEACHTUNGEs ist möglich, den
Motor nur durch Drücken des Bremspe-
dals zu starten. In diesem Fall wird der
automatische Startvorgang nicht aktiviert.
Betätigen Sie dann die Taste
START/STOPund lassen Sie sie los,
sobald der Motor gestartet hat.
149-164 Alfa 159 D 4-06-2008 9:56 Pagina 151
