2009 Abarth 500 Instructieboek (in Dutch)

144
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS

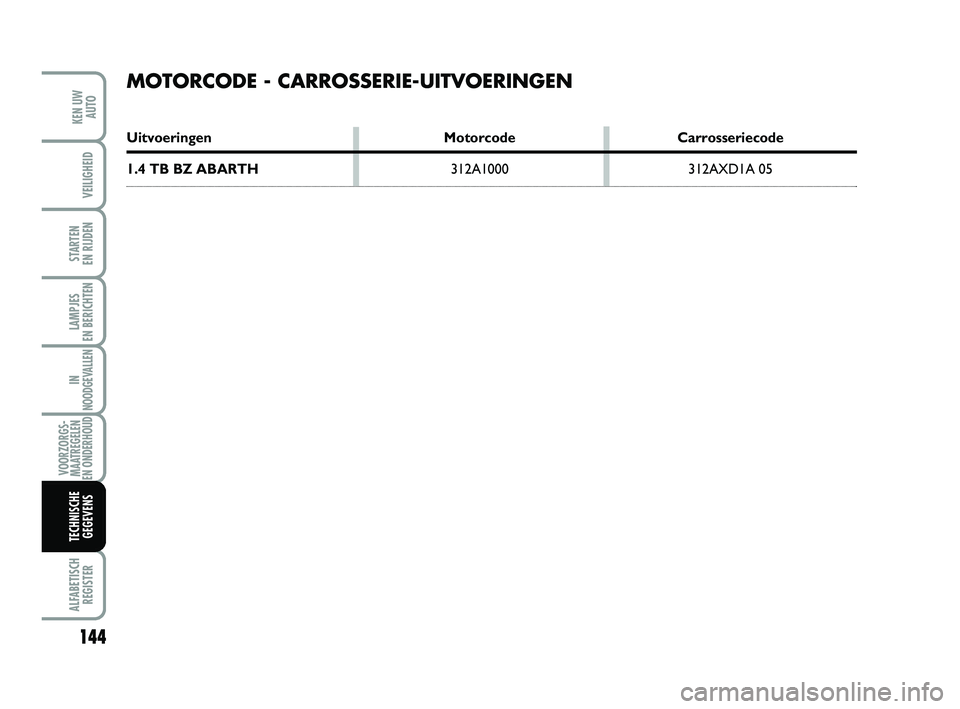

MOTORCODE - CARROSSERIE-UITVOERINGEN
Uitvoeringen Motorcode Carrosseriecode
1.4 TB BZ ABARTH312A1000 312AXD1A 05
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 144

145
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
MOTOR
ALGEMENE INFORMATIE
Typecode
Cyclus
Aantal en opstelling cilinders
Boring en slag van de zuigers mm
Totale cilinderinhoud cm3
Compressieverhouding
Maximaal vermogen (EU) kW
pk
bijbehorend toerental /min
Maximum koppel (EU) Nm
bijbehorend toerental /min
Bougies
Brandstof
1.4 TB BZ ABARTH
312A1000
Otto
4 in lijn
72 x 84
1368
9,8 : 1
99
135
5500
NORMAL SPORT
180 206
4500 3000
NGK IKR9F8
Loodvrije benzine
RON 95
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 145

146
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
BRANDSTOFSYSTEEM
1.4 TB BZ ABARTH
Elektronische Multipoint brandstofinspuiting
sequentieel gefaseerd,
met turbocompressor met vaste geometrie
Modificaties of reparaties aan het brandstofsysteem die niet juist worden uitgevoerd en waarbij geen rekening
wordt gehouden met de technische specificaties van het systeem, kunnen storingen in de werking en mogelijk
brand veroorzaken.
OPGELET
TRANSMISSIE
1.4 TB BZ ABARTH
Versnellingsbak
Koppeling
AandrijvingMet vijf gesynchroniseerde versnellingen vooruit en de achteruit
Zelfstellend met pedaal zonder vrije slag
Voor
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 146

147
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
WIELOPHANGING
1.4 TB BZ ABARTH
Voor
Achter
REMMEN
1.4 TB BZ ABARTH
Remsysteem:
– voor
– achter
Handrem
WAARSCHUWING Water, ijs en strooizout op het wegdek kan zich op de remschijven afzetten, waardoor de gewenste rem-
vertraging bij de eerste keer remmen iets later wordt bereikt.
STUURINRICHTING
1.4 TB BZ ABARTH
Type
Draaicirkel tussen stoepranden monafhankelijke Mc Pherson wielophanging; bestaande uit een mechanisch subframe,
schokdempers, schroefveren en stabilisatorstang.
semi-onafhankelijk met torsie-as; bestaande uit een torsie-as en
stabilisatorstang en twee buisvormige wieldraagarmen met schokdempers
en schroefveren.
met pignon en tandheugel met elektrische stuurbekrachtiging
en twee functies (normal/sport)
10,9 bij geventileerde schijfremmen
niet geventileerde schijfremmen
bediend met handremhefboom, werkend op de remmen achter
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 147

148
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
VERKLARING VAN DE
CODERING OP DE BANDEN
fig. 4
Bijvoorbeeld: 175/65 R 14 82H
175 = Nominale breedte (S, afstand in
mm tussen de flanken).
65 = Verhouding hoogte/breedte (H/S)
in procenten.
R = Radiaalband.
14 = Diameter van de velg in inches
(Ø).
82 = Beladingsindex (laadvermogen).
H = Snelheidsindex.
WIELEN
VELGEN EN BANDEN
Stalen velgen. Tubeless-radiaalbanden. Op
de typegoedkeuring zijn bovendien alle
goedgekeurde banden aangegeven.
WAARSCHUWING Als de gegevens in
het instructieboekje afwijken van die van
de typegoedkeuring, dient u zich altijd aan
de gegevens van de typegoedkeuring te
houden.
Voor de rijveiligheid is het noodzakelijk
dat alle wielen zijn voorzien van banden
van hetzelfde merk en hetzelfde type.
WAARSCHUWING In tubeless banden
mogen geen binnenbanden gebruikt wor-
den.
fig. 4F0S127Ab
WIELUITLIJNING
Toespoor van de voorwielen gemeten tus-
sen de velgen: 0,5 ± 1 mm
Waarden van toepassing voor rijklare au-
to.
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 148

149
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
VERKLARING VAN DE
CODERING OP DE VELGEN fig. 4
Bijvoorbeeld: 5,00 B x 14 H2
5,00 = velgbreedte in inches 1.
B = profiel van de velgrand (deel van
de zijkant waarop de band rust) 2.
14 = montagediameter in inches (deze
correspondeert met dat van de te
monteren band) 3= Ø.
H2 = vorm en aantal “humps” (vorm
van de velgrand die de wang van
de tubeless band op de velg op zijn
plaats houdt). Beladingsindex (laadvermogen)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Snelheidsindex
Q= tot 160 km/h
R= tot 170 km/h
S= tot 180 km/h
T= tot 190 km/h
U= tot 200 km/h.
H= tot 210 km/h
V= tot 240 km/h
W= tot 270 km/h
Snelheidsindex voor
winterbanden
QM + S= tot 160 km/h.
TM + S = tot 190 km/h.
HM + S= tot 210 km/h.
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 149

150
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
BANDENSPANNING BIJ KOUDE BANDEN (bar)
Bij een warme band moet de bandenspanning 0,3 bar hoger te zijn dan de voorgeschreven waarde.
Controleer de spanning nogmaals als de band koud is.
Banden Bij gemiddelde belading * Bij volle belading
Voor Achter Voor Achter
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
* Bij snelheden hoger dan 160 km/h moeten de spanningen voor een volledig beladen auto worden gebruikt.
**
Uitvoeringen Velgen Banden Bandenstandaard sneeuw
1.4 TB BZ
ABARTH
* Kan van sneeuwkettingen van 7 mm worden voorzien.
** Bovendien zijn winterbanden leverbaar (Pirelli Snow Sport 195/45 R16) als de auto vooral gebruikt wordt op besneeuwde on-
dergronden.
61/2J x 16H2-ET35
7 J x 17H2-ET38195/45 R16 84 V XL*
205/40 R17 84 W XL
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 150

151
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
AFMETINGEN
De afmetingen zijn aangegeven in mm en
hebben betrekking op een auto die is uit-
gerust met standaard banden.
De hoogte heeft betrekking op een on-
belaste auto.
Inhoud bagageruimte
Inhoud bij een ongeladen auto
(V.D.A. normen).......................... 185 liter
F0S128Abfig. 5
Uitvoeringen A B C D E F G I
1.4 TB BZ ABARTH3657 776 2300 581 1480/1485(▲) 1415/1409(▲) 16271408/1402(▲)
(
▲) Met banden 205/40 R17
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 151
