2009.5 Peugeot 308 SW BL Vodič za korisnike (in Croatian)

109
OPREMA

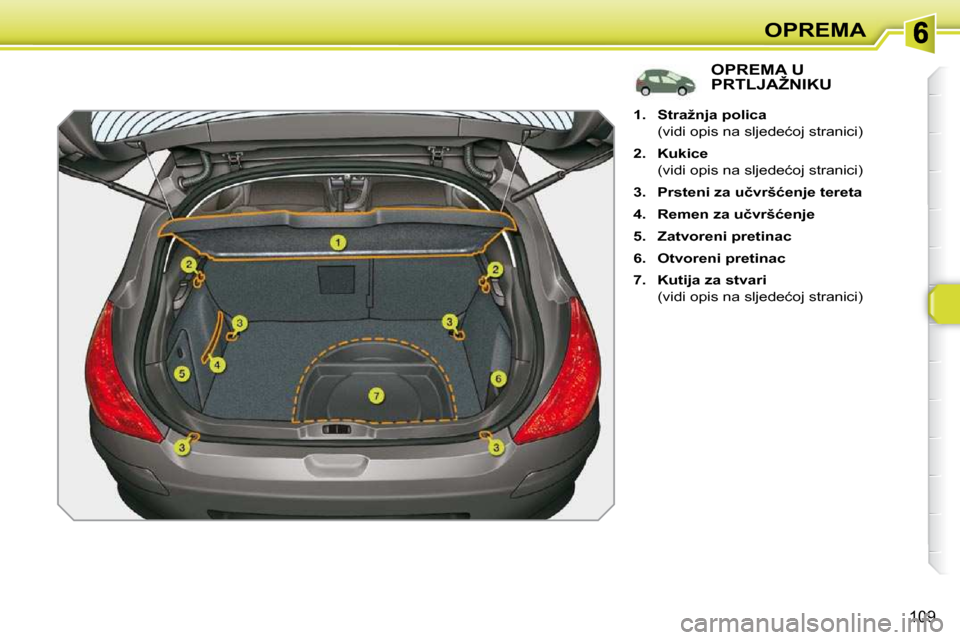

OPREMA U PRTLJAŽNIKU

1. Stražnja polica
(vidi opis na sljedećoj stranici)

2. Kukice
(vidi opis na sljedećoj stranici)

3. Prsteni za učvršćenje tereta

4. Remen za učvršćenje

5. Zatvoreni pretinac

6. Otvoreni pretinac

7. Kutija za stvari
(vidi opis na sljedećoj stranici)

i
110
OPREMA

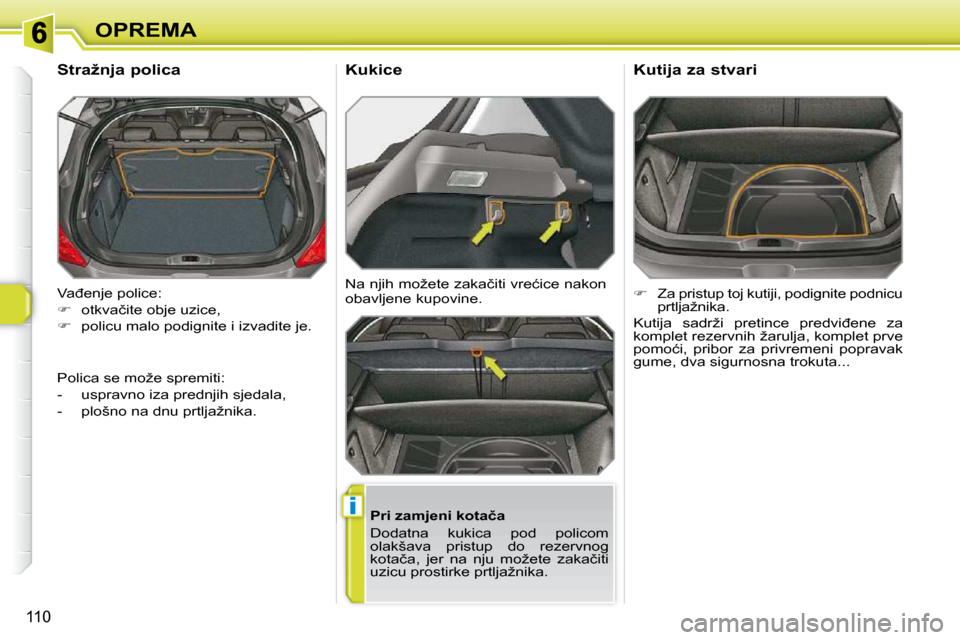

Vađenje police:

 otkvačite obje uzice,

 policu malo podignite i izvadite je.

Stražnja polica
Pri zamjeni kotača
Dodatna kukica pod policom
olakšava pristup do rezervnog
kotača, jer na nju možete zakačiti
uzicu prostirke prtljažnika.

Na njih možete zakačiti vrećice nakon
obavljene kupovine.

Kukice
Polica se može spremiti:
- uspravno iza prednjih sjedala,
- plošno na dnu prtljažnika.
 Za pristup toj kutiji, podignite podnicu
prtljažnika.
Kutija sadrži pretince predviđene za
komplet rezervnih žarulja, komplet prve
pomoći, pribor za privremeni popravak
gume, dva sigurnosna trokuta...

Kutija za stvari

111
OPREMA

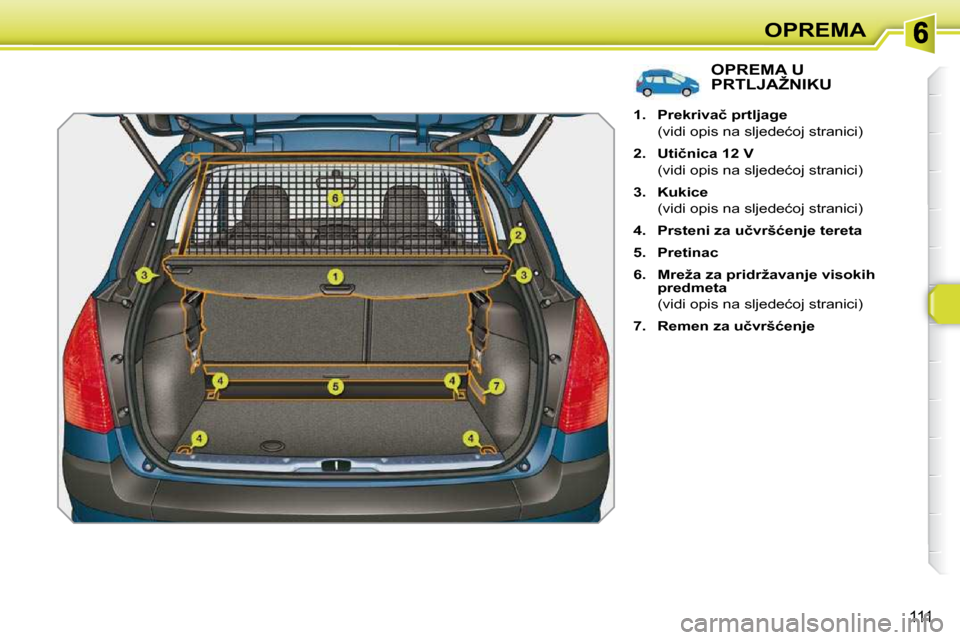

OPREMA U PRTLJAŽNIKU

1. Prekrivač prtljage
(vidi opis na sljedećoj stranici)

2. Utičnica 12 V
(vidi opis na sljedećoj stranici)

3. Kukice
(vidi opis na sljedećoj stranici)

4. Prsteni za učvršćenje tereta

5. Pretinac

6. Mreža za pridržavanje visokih

predmeta
(vidi opis na sljedećoj stranici)

7. Remen za učvršćenje

i
112
OPREMA

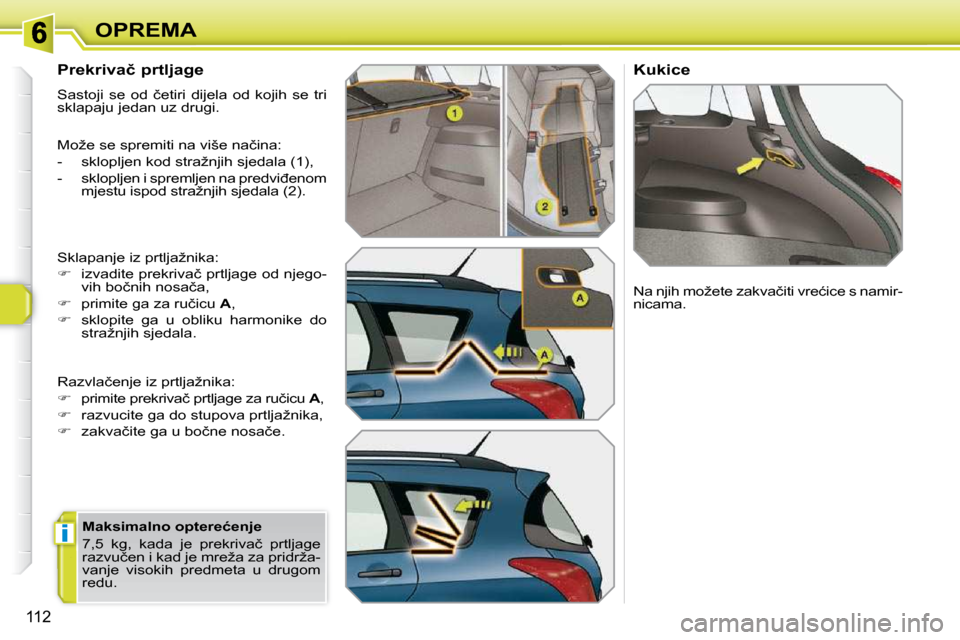

Prekrivač prtljage
Sastoji se od četiri dijela od kojih se tri
sklapaju jedan uz drugi.
Može se spremiti na više načina:
- sklopljen kod stražnjih sjedala (1),
- sklopljen i spremljen na predviđenom mjestu ispod stražnjih sjedala (2).
Sklapanje iz prtljažnika:

 izvadite prekrivač prtljage od njego-
vih bočnih nosača,

 primite ga za ručicu A ,

 sklopite ga u obliku harmonike do
stražnjih sjedala.
Razvlačenje iz prtljažnika:

 primite prekrivač prtljage za ručicu A ,

 razvucite ga do stupova prtljažnika,

 zakvačite ga u bočne nosače.
Kukice
Maksimalno opterećenje
7,5 kg, kada je prekrivač prtljage
razvučen i kad je mreža za pridrža-
vanje visokih predmeta u drugom
redu. Na njih možete zakvačiti vrećice s namir-
nicama.

i
i
113
OPREMA

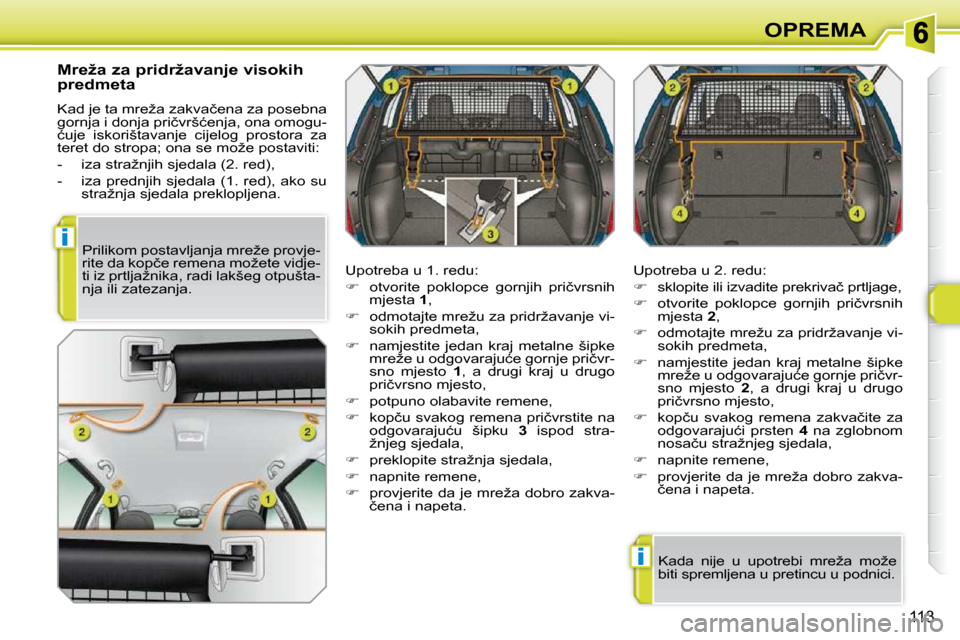

Mreža za pridržavanje visokih
predmeta
Kad je ta mreža zakvačena za posebna
gornja i donja pričvršćenja, ona omogu-
ćuje iskorištavanje cijelog prostora za
teret do stropa; ona se može postaviti:
- iza stražnjih sjedala (2. red),
- iza prednjih sjedala (1. red), ako su stražnja sjedala preklopljena.
Upotreba u 1. redu:

 otvorite poklopce gornjih pričvrsnih
mjesta 1 ,

 odmotajte mrežu za pridržavanje vi-
sokih predmeta,

 namjestite jedan kraj metalne šipke
mreže u odgovarajuće gornje pričvr-
sno mjesto 1 , a drugi kraj u drugo
pričvrsno mjesto,

 potpuno olabavite remene,

 kopču svakog remena pričvrstite na
odgovarajuću šipku 3 ispod stra-
žnjeg sjedala,

 preklopite stražnja sjedala,

 napnite remene,

 provjerite da je mreža dobro zakva-
čena i napeta. Upotreba u 2. redu:

 sklopite ili izvadite prekrivač prtljage,

 otvorite poklopce gornjih pričvrsnih
mjesta 2 ,

 odmotajte mrežu za pridržavanje vi-
sokih predmeta,

 namjestite jedan kraj metalne šipke
mreže u odgovarajuće gornje pričvr-
sno mjesto 2 , a drugi kraj u drugo
pričvrsno mjesto,

 kopču svakog remena zakvačite za
odgovarajući prsten 4 na zglobnom
nosaču stražnjeg sjedala,

 napnite remene,

 provjerite da je mreža dobro zakva-
čena i napeta.
Prilikom postavljanja mreže provje-
rite da kopče remena možete vidje-
ti iz prtljažnika, radi lakšeg otpušta-
nja ili zatezanja.
Kada nije u upotrebi mreža može
biti spremljena u pretincu u podnici.

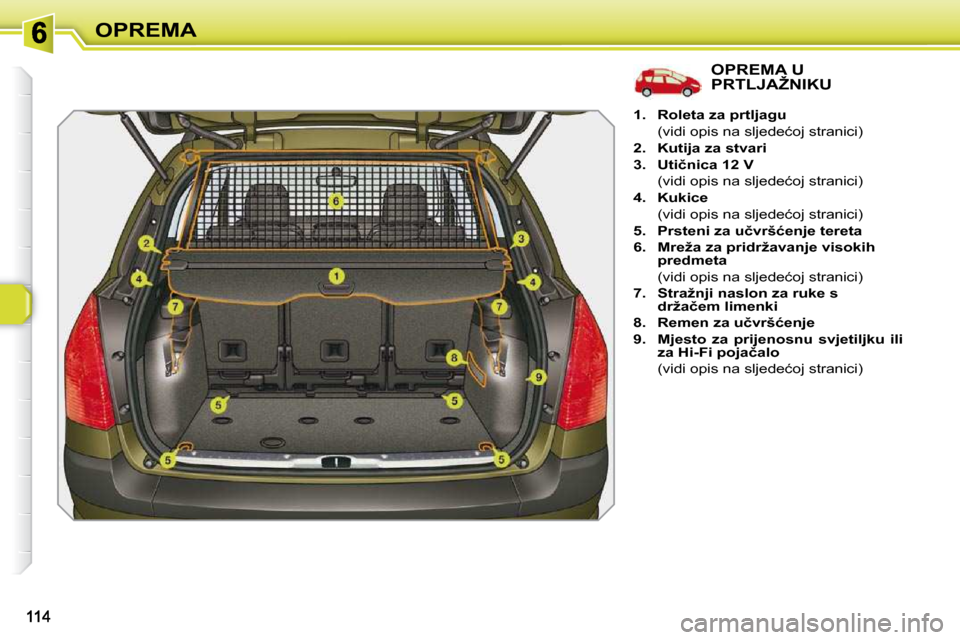

OPREMA
OPREMA U PRTLJAŽNIKU

1. Roleta za prtljagu
(vidi opis na sljedećoj stranici)

2. Kutija za stvari

3. Utičnica 12 V
(vidi opis na sljedećoj stranici)

4. Kukice
(vidi opis na sljedećoj stranici)

5. Prsteni za učvršćenje tereta

6. Mreža za pridržavanje visokih

predmeta
(vidi opis na sljedećoj stranici)

7. Stražnji naslon za ruke s
držačem limenki

8. Remen za učvršćenje

9. Mjesto za prijenosnu svjetiljku ili
za Hi-Fi pojačalo
(vidi opis na sljedećoj stranici)

i
115
OPREMA

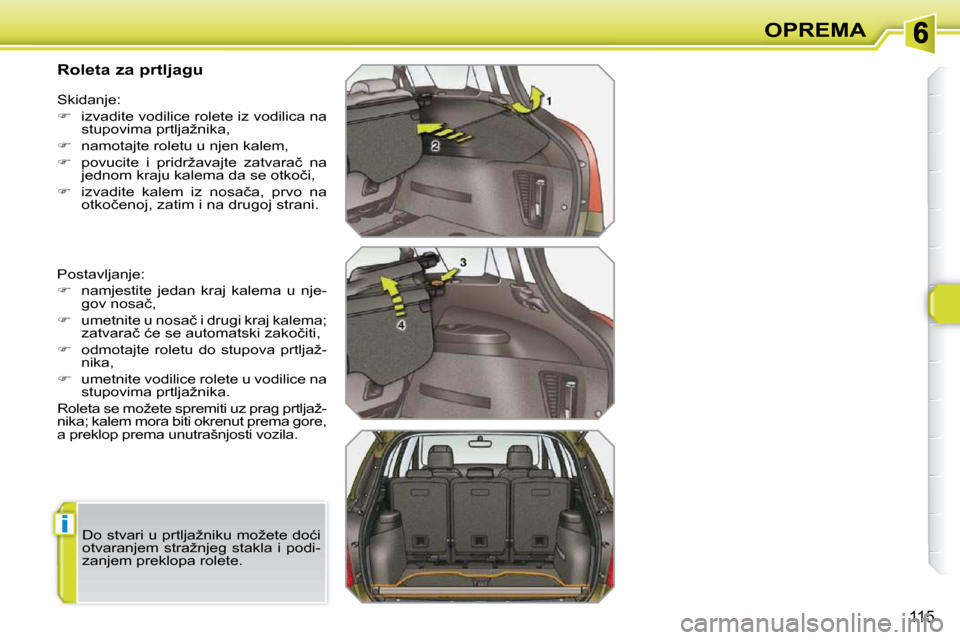

Roleta za prtljagu
Postavljanje:

 namjestite jedan kraj kalema u nje-
gov nosač,

 umetnite u nosač i drugi kraj kalema;
zatvarač će se automatski zakočiti,

 odmotajte roletu do stupova prtljaž-
nika,

 umetnite vodilice rolete u vodilice na
stupovima prtljažnika.
Roleta se možete spremiti uz prag prtljaž-
nika; kalem mora biti okrenut prema gore,
a preklop prema unutrašnjosti vozila.
Skidanje:

 izvadite vodilice rolete iz vodilica na
stupovima prtljažnika,

 namotajte roletu u njen kalem,

 povucite i pridržavajte zatvarač na
jednom kraju kalema da se otkoči,

 izvadite kalem iz nosača, prvo na
otkočenoj, zatim i na drugoj strani.
Do stvari u prtljažniku možete doći
otvaranjem stražnjeg stakla i podi-
zanjem preklopa rolete.

i
116
OPREMA

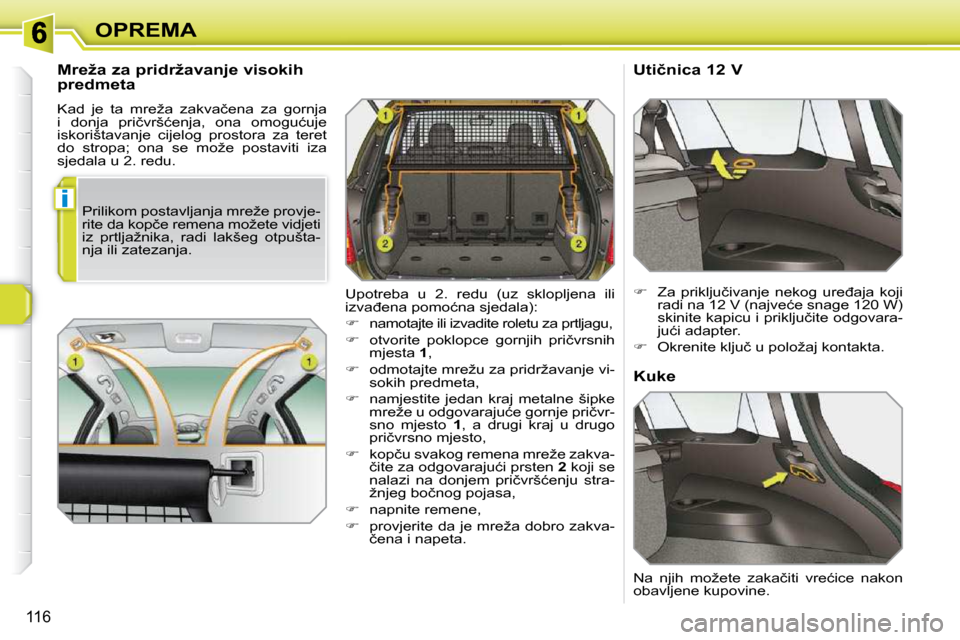

Mreža za pridržavanje visokih
predmeta
Kad je ta mreža zakvačena za gornja
i donja pričvršćenja, ona omogućuje
iskorištavanje cijelog prostora za teret
do stropa; ona se može postaviti iza
sjedala u 2. redu.
Utičnica 12 V

 Za priključivanje nekog uređaja koji
radi na 12 V (najveće snage 120 W)
skinite kapicu i priključite odgovara-
jući adapter.

 Okrenite ključ u položaj kontakta.
Upotreba u 2. redu (uz sklopljena ili
izvađena pomoćna sjedala):

 namotajte ili izvadite roletu za prtljagu,

 otvorite poklopce gornjih pričvrsnih
mjesta 1 ,

 odmotajte mrežu za pridržavanje vi-
sokih predmeta,

 namjestite jedan kraj metalne šipke
mreže u odgovarajuće gornje pričvr-
sno mjesto 1 , a drugi kraj u drugo
pričvrsno mjesto,

 kopču svakog remena mreže zakva-
čite za odgovarajući prsten 2 koji se
nalazi na donjem pričvršćenju stra-
žnjeg bočnog pojasa,

 napnite remene,

 provjerite da je mreža dobro zakva-
čena i napeta. Kuke
Na njih možete zakačiti vrećice nakon
obavljene kupovine.
Prilikom postavljanja mreže provje-
rite da kopče remena možete vidjeti
iz prtljažnika, radi lakšeg otpušta-
nja ili zatezanja.
