2009.5 Peugeot 308 SW BL Упутство за употребу (in Serbian)

11
i
!
179

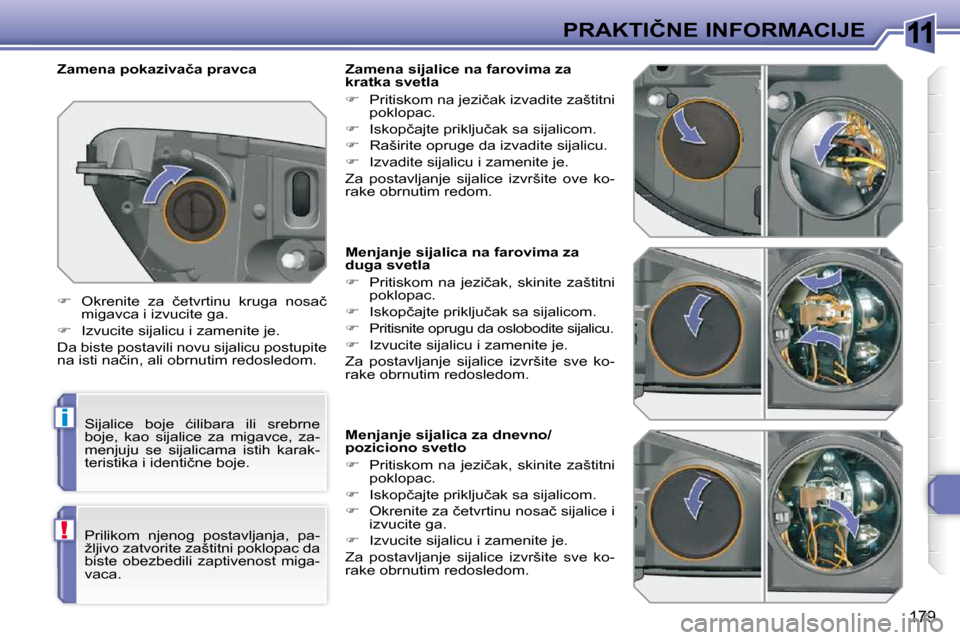

PRAKTIČNE INFORMACIJE
Menjanje sijalica na farovima za
duga svetla

 Pritiskom na jezičak, skinite zaštitni
poklopac.

 Iskopčajte priključak sa sijalicom.

 Pritisnite oprugu da oslobodite sijalicu.

 Izvucite sijalicu i zamenite je.
Za postavljanje sijalice izvršite sve ko-
rake obrnutim redosledom.
Menjanje sijalica za dnevno/
poziciono svetlo

 Pritiskom na jezičak, skinite zaštitni
poklopac.

 Iskopčajte priključak sa sijalicom.

 Okrenite za četvrtinu nosač sijalice i
izvucite ga.

 Izvucite sijalicu i zamenite je.
Za postavljanje sijalice izvršite sve ko-
rake obrnutim redosledom.
Zamena sijalice na farovima za
kratka svetla

 Pritiskom na jezičak izvadite zaštitni
poklopac.

 Iskopčajte priključak sa sijalicom.

 Raširite opruge da izvadite sijalicu.

 Izvadite sijalicu i zamenite je.
Za postavljanje sijalice izvršite ove ko-
rake obrnutim redom.
Zamena pokazivača pravca

 Okrenite za četvrtinu kruga nosač
migavca i izvucite ga.

 Izvucite sijalicu i zamenite je.
Da biste postavili novu sijalicu postupite
na isti način, ali obrnutim redosledom.
Sijalice boje ćilibara ili srebrne
boje, kao sijalice za migavce, za-
menjuju se sijalicama istih karak-
teristika i identične boje.
Prilikom njenog postavljanja, pa-
žljivo zatvorite zaštitni poklopac da
biste obezbedili zaptivenost miga-
vaca.

11
180

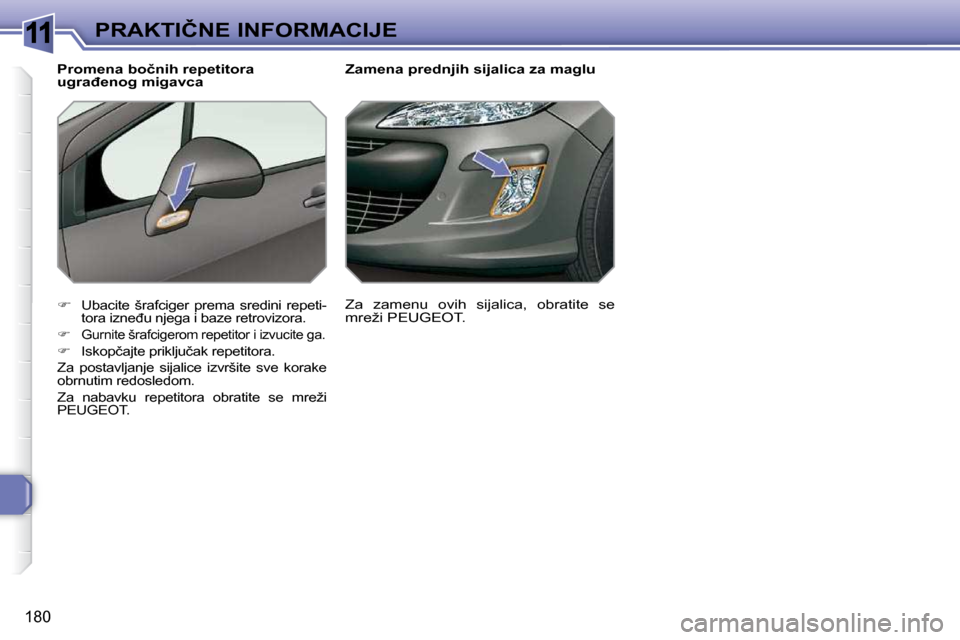

PRAKTIČNE INFORMACIJE Zamena prednjih sijalica za maglu


Ubacite šrafciger prema sredini repeti-
tora izneđu njega i baze retrovizora.


Gurnite šrafcigerom repetitor i izvucite ga.

 Iskopčajte priključak repetitora.
Za postavljanje sijalice izvršite sve korake
obrnutim redosledom.
Za nabavku repetitora obratite se mreži
PEUGEOT.
Promena bočnih repetitora
ugrađenog migavca
Za zamenu ovih sijalica, obratite se
mreži PEUGEOT.

11
i
181
PRAKTIČNE INFORMACIJE

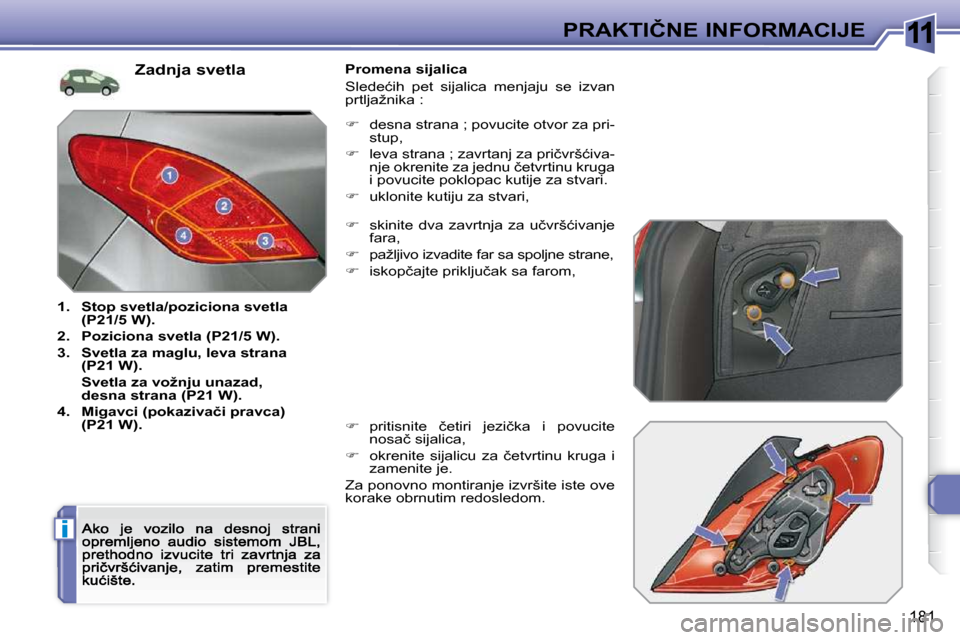

Zadnja svetla
1. Stop svetla/poziciona svetla (P21/5 W).
2. Poziciona svetla (P21/5 W).
3. Svetla za maglu, leva strana (P21 W).
Svetla za vožnju unazad, desna strana (P21 W).
4. Migavci (pokazivači pravca) (P21 W).
Promena sijalica
Sledećih pet sijalica menjaju se izvan prtljažnika :
 skinite dva zavrtnja za učvršćivanje fara,

 pažljivo izvadite far sa spoljne strane,

 iskopčajte priključak sa farom,

 pritisnite četiri jezička i povucite
nosač sijalica,

 okrenite sijalicu za četvrtinu kruga i
zamenite je.
Za ponovno montiranje izvršite iste ove korake obrnutim redosledom.
 desna strana ; povucite otvor za pri-stup,
 leva strana ; zavrtanj za pričvršćiva-nje okrenite za jednu četvrtinu kruga i povucite poklopac kutije za stvari.
 uklonite kutiju za stvari,

11
182
PRAKTIČNE INFORMACIJE

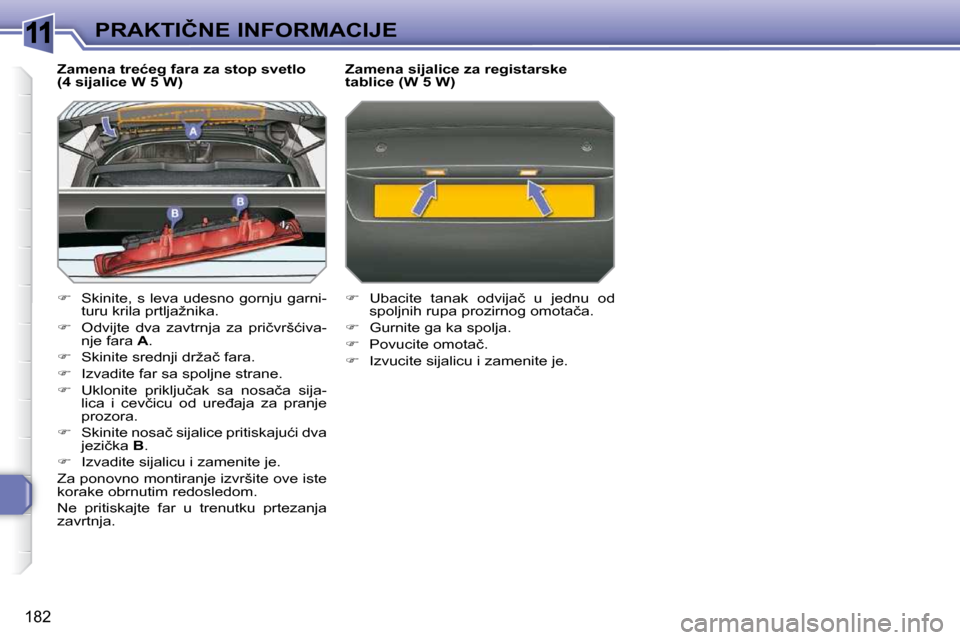

Zamena trećeg fara za stop svetlo (4 sijalice W 5 W)
 Skinite, s leva udesno gornju garni-turu krila prtljažnika.
 Odvijte dva zavtrnja za pričvršćiva-nje fara A .
 Skinite srednji držač fara.
 Izvadite far sa spoljne strane.
 Uklonite priključak sa nosača sija-lica i cevčicu od uređaja za pranje prozora.
 Skinite nosač sijalice pritiskajući dva jezička B .
 Izvadite sijalicu i zamenite je.
Za ponovno montiranje izvršite ove iste korake obrnutim redosledom.
Ne pritiskajte far u trenutku prtezanja zavrtnja.
Zamena sijalice za registarske tablice (W 5 W)
 Ubacite tanak odvijač u jednu od spoljnih rupa prozirnog omotača.
 Gurnite ga ka spolja.
 Povucite omotač.
 Izvucite sijalicu i zamenite je.

11
183
PRAKTIČNE INFORMACIJE

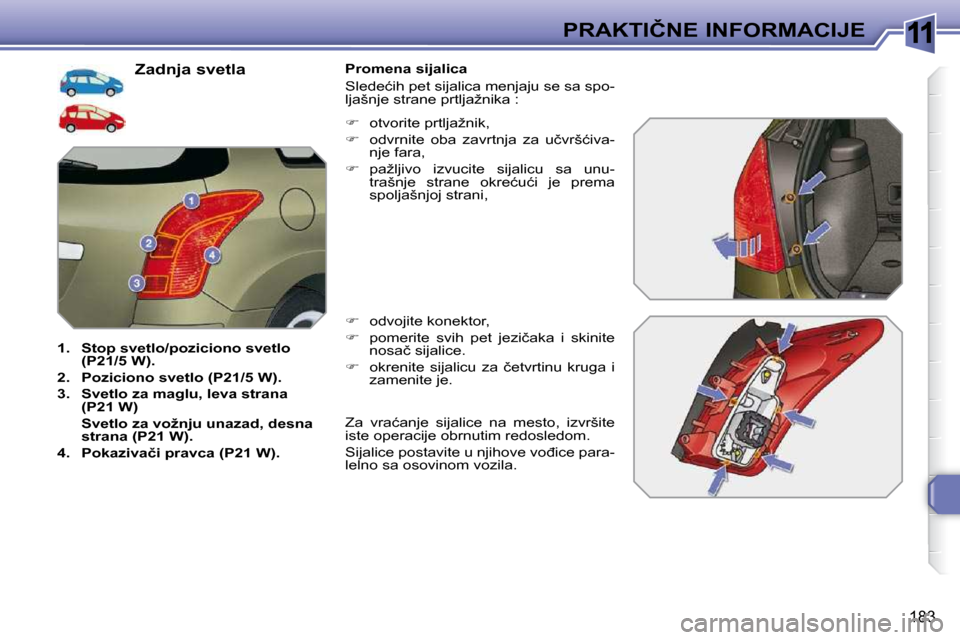

Zadnja svetla
1. Stop svetlo/poziciono svetlo (P21/5 W).
2. Poziciono svetlo (P21/5 W).
3. Svetlo za maglu, leva strana (P21 W)
Svetlo za vožnju unazad, desna strana (P21 W).
4. Pokazivači pravca (P21 W).
Promena sijalica
Sledećih pet sijalica menjaju se sa spo-ljašnje strane prtljažnika :
 odvojite konektor,
 pomerite svih pet jezičaka i skinite nosač sijalice.
 okrenite sijalicu za četvrtinu kruga i zamenite je.
 otvorite prtljažnik,
 odvrnite oba zavrtnja za učvršćiva-nje fara,
 pažljivo izvucite sijalicu sa unu-trašnje strane okrećući je prema spoljašnjoj strani,
Za vraćanje sijalice na mesto, izvršite iste operacije obrnutim redosledom.
Sijalice postavite u njihove vođice para-lelno sa osovinom vozila.

11
184
PRAKTIČNE INFORMACIJE

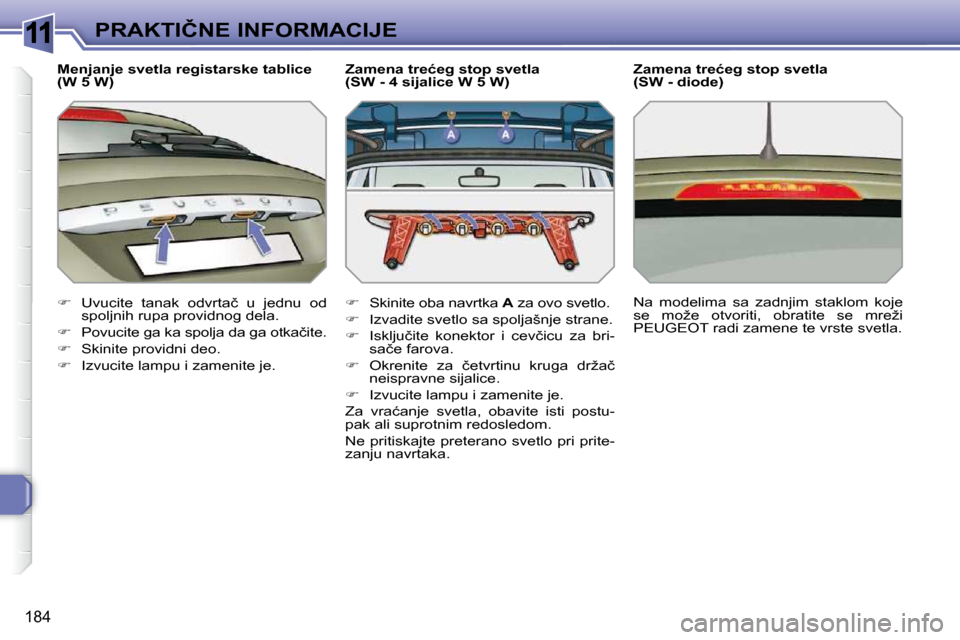

Menjanje svetla registarske tablice (W 5 W)
 Uvucite tanak odvrtač u jednu od spoljnih rupa providnog dela.
Povucite ga ka spolja da ga otkačite.
 Skinite providni deo.
 Izvucite lampu i zamenite je.
Zamena trećeg stop svetla
(SW - 4 sijalice W 5 W)

 Skinite oba navrtka A za ovo svetlo.

 Izvadite svetlo sa spoljašnje strane.

 Isključite konektor i cevčicu za bri-
sače farova.

 Okrenite za četvrtinu kruga držač
neispravne sijalice.

 Izvucite lampu i zamenite je.
Za vraćanje svetla, obavite isti postu-
pak ali suprotnim redosledom.
Ne pritiskajte preterano svetlo pri prite-
zanju navrtaka. Zamena trećeg stop svetla
(SW - diode)
Na modelima sa zadnjim staklom koje
se može otvoriti, obratite se mreži
PEUGEOT radi zamene te vrste svetla.

11
!
i
185

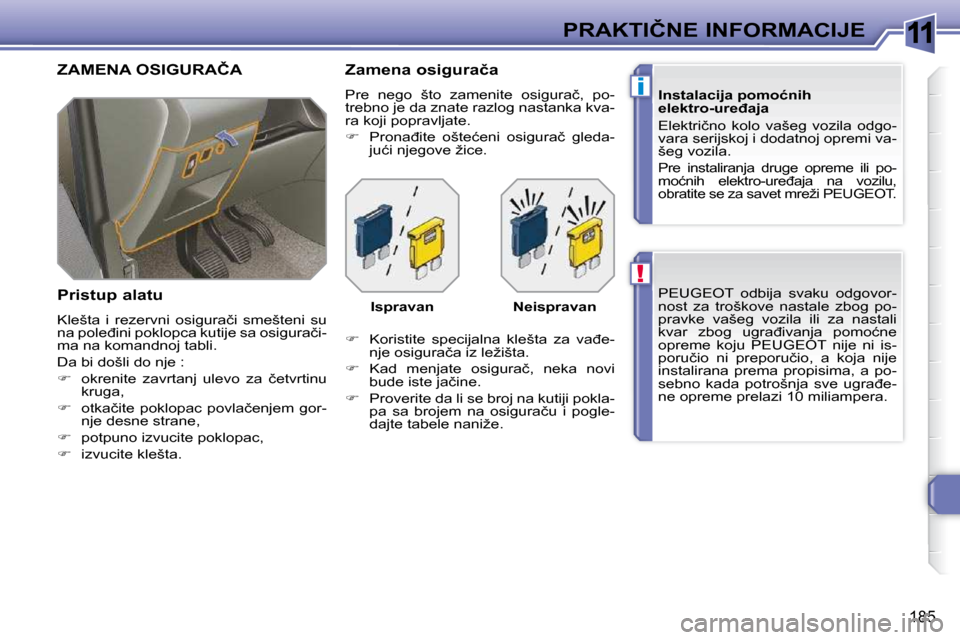

PRAKTIČNE INFORMACIJE PEUGEOT odbija svaku odgovor-
nost za troškove nastale zbog po-
pravke vašeg vozila ili za nastali
kvar zbog ugrađivanja pomoćne
opreme koju PEUGEOT nije ni is-
poručio ni preporučio, a koja nije
instalirana prema propisima, a po-
sebno kada potrošnja sve ugrađe-
ne opreme prelazi 10 miliampera.
Instalacija pomoćnih
elektro-uređaja
Električno kolo vašeg vozila odgo-
vara serijskoj i dodatnoj opremi va-
šeg vozila.
Pre instaliranja druge opreme ili po-
moćnih elektro-uređaja na vozilu,
obratite se za savet mreži PEUGEOT.
ZAMENA OSIGURAČA
Pristup alatu
Klešta i rezervni osigurači smešteni su
na poleđini poklopca kutije sa osigurači-
ma na komandnoj tabli.
Da bi došli do nje :

 okrenite zavrtanj ulevo za četvrtinu
kruga,

 otkačite poklopac povlačenjem gor-
nje desne strane,

 potpuno izvucite poklopac,

 izvucite klešta. Zamena osigurača
Pre nego što zamenite osigurač, po-
trebno je da znate razlog nastanka kva-
ra koji popravljate.

 Pronađite oštećeni osigurač gleda-
jući njegove žice.

 Koristite specijalna klešta za vađe-
nje osigurača iz ležišta.

 Kad menjate osigurač, neka novi
bude iste jačine.

 Proverite da li se broj na kutiji pokla-
pa sa brojem na osiguraču i pogle-
dajte tabele naniže.
Ispravan Neispravan

11PRAKTIČNE INFORMACIJE

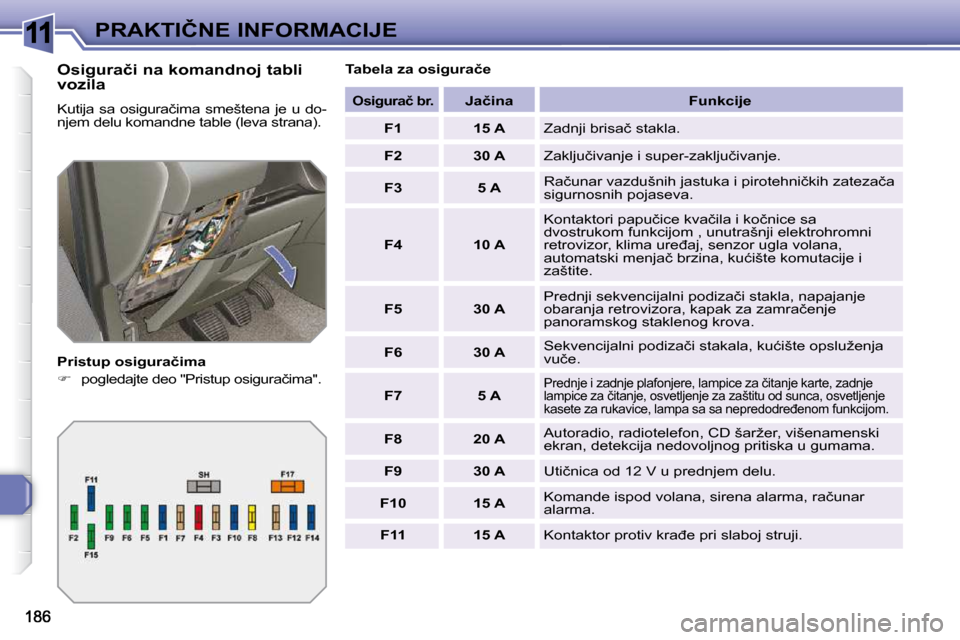

Osigurači na komandnoj tabli
vozila
Kutija sa osiguračima smeštena je u do-
njem delu komandne table (leva strana).
Pristup osiguračima

 pogledajte deo "Pristup osiguračima". Tabela za osigurače

Osigurač br.
Jačina Funkcije

F1 15 A Zadnji brisač stakla.

F2 30 A Zaključivanje i super-zaključivanje.

F3 5 A Računar vazdušnih jastuka i pirotehničkih zatezača
sigurnosnih pojaseva.

F4 10 A Kontaktori papučice kvačila i kočnice sa
dvostrukom funkcijom , unutrašnji elektrohromni
retrovizor, klima uređaj, senzor ugla volana,
automatski menjač brzina, kućište komutacije i
zaštite.

F5 30 A Prednji sekvencijalni podizači stakla, napajanje
obaranja retrovizora, kapak za zamračenje
panoramskog staklenog krova.

F6 30 A Sekvencijalni podizači stakala, kućište opsluženja
vuče.

F7 5 A
Prednje i zadnje plafonjere, lampice za čitanje ka rte, zadnje
lampice za čitanje, osvetljenje za zaštitu od sunca , osvetljenje
kasete za rukavice, lampa sa sa nepredodređenom fun kcijom.

F8 20 A Autoradio, radiotelefon, CD šaržer, višenamenski
ekran, detekcija nedovoljnog pritiska u gumama.

F9 30 A Utičnica od 12 V u prednjem delu.

F10 15 A Komande ispod volana, sirena alarma, računar
alarma.

F11 15 A Kontaktor protiv krađe pri slaboj struji.
