DESCRIPTION
2-1
2
FAU10410
Vue gauche1. Boîtier à fusibles 2 (page 6-33)
2. Vis de réglage de la précontrainte de ressort de la fourche (page 3-21)
3. Vis de réglage de la force d’amortissement à la détente de la fourche
(page 3-21)
4. Bague de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-23)
5. Vis de réglage de la force d’amortissement à la compression du com-
biné ressort-amortisseur (pour un amortissement rapide) (page 3-23)
6. Vis de réglage de la force d’amortissement à la compression du com-
biné ressort-amortisseur (pour un amortissement lent) (page 3-23)7. Trousse de réparation (page 6-1)
8. Vis de réglage de la force d’amortissement à la détente du combiné
ressort-amortisseur (page 3-23)
9. Sélecteur (page 3-15)
10.Cartouche de filtre à huile moteur (page 6-12)
11.Vis de vidange d’huile moteur (page 6-12)
12.Vis de réglage de la force d’amortissement à la compression de la
fourche (pour un amortissement rapide) (page 3-21)
13.Vis de réglage de la force d’amortissement à la compression de la
fourche (pour un amortissement lent) (page 3-21)U13SF0F0.book Page 1 Friday, August 24, 2007 4:39 PM

COMMANDES ET INSTRUMENTS
3-23
3
ATTENTION:
FCA10100
Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maxi-mum.N.B.:En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter lesvaleurs données, si nécessaire.
FAU42940
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort, d’une vis de réglage de la force
d’amortissement à la détente, d’une vis de
réglage de la force d’amortissement à la
compression (pour un amortissement ra-
pide) et d’une vis de réglage de la force
d’amortissement à la compression (pour un
amortissement lent).ATTENTION:
FCA10100
Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maxi-mum.Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la ba-
gue de réglage dans le sens (a). Pour ré-
duire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague de
réglage dans le sens (b).
N.B.:

Il faut veiller à bien aligner l’encoche
sélectionnée figurant sur la bague de
réglage et l’indicateur de position figu-
rant sur l’amortisseur.


Effectuer ce réglage à l’aide de la clé
spéciale incluse dans la trousse de ré-paration. Réglage de l’amortissement à la
compression (pour un amortisse-
ment lent) :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
15 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
1. Bague de réglage de la précontrainte de res-
sort
2. Clé spéciale
3. Indicateur de position
U13SF0F0.book Page 23 Friday, August 24, 2007 4:39 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-41
6


Veiller à laisser un écart suffisant entre
les plaquettes de frein avant de monterla roue.
2. Monter la chaîne de transmission sur
la couronne arrière.
3. Monter l’écrou d’axe, puis reposer la
roue arrière sur le sol.
4. Régler la tension de la chaîne de
transmission. (Voir page 6-26.)
5. Serrer l’écrou d’axe au couple de ser-
rage spécifié.
6. Serrer les vis de réglage dans le sens
(b) jusqu’au couple spécifié.7. Serrer les contre-écrous au couple
spécifié.
FAU25870
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
1. Retenue
2. FenteCouple de serrage :
Écrou d’axe :
110 Nm (11.0 m·kgf, 80 ft·lbf)
Couple de serrage :
Vis de réglage de la tension de la
chaîne de transmission :
2 Nm (0.2 m·kgf, 1.4 ft·lbf)
Couple de serrage :
Contre-écrou :
16 Nm (1.6 m·kgf, 11 ft·lbf)
U13SF0F0.book Page 41 Friday, August 24, 2007 4:39 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-42
6
FAU42500

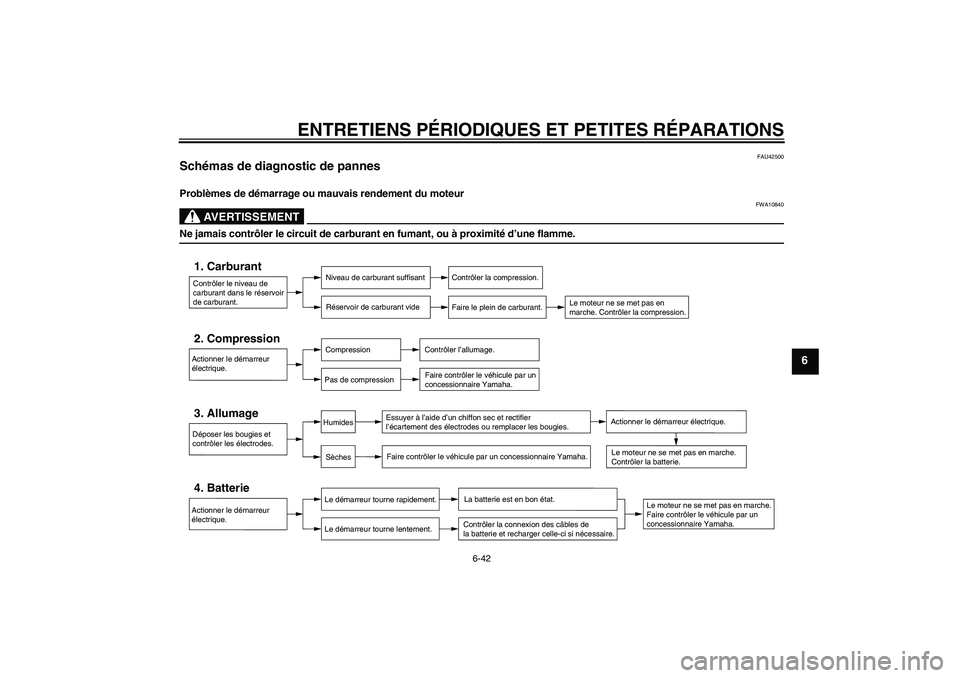

Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteur
AVERTISSEMENT
FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
U13SF0F0.book Page 42 Friday, August 24, 2007 4:39 PM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2040 mm (80.3 in)
Largeur hors tout:
705 mm (27.8 in)
Hauteur hors tout:
1100 mm (43.3 in)
Hauteur de la selle:
850 mm (33.5 in)
Empattement:
1380 mm (54.3 in)
Garde au sol:
130 mm (5.12 in)
Rayon de braquage minimum:
3600 mm (141.7 in)Poids:Avec huile et carburant:
185.0 kg (408 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Quadricylindre en ligne incliné vers l’avant
Cylindrée:
599.0 cm³
Alésage × course:
67.0 × 42.5 mm (2.64 × 1.67 in)
Taux de compression:
13.10 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
2.40 L (2.54 US qt) (2.11 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
2.60 L (2.75 US qt) (2.29 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacité du radiateur (circuit compris):
2.30 L (2.43 US qt) (2.02 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huilé
Carburant:Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
17.3 L (4.57 US gal) (3.81 Imp.gal)
Quantité de la réserve:
3.5 L (0.92 US gal) (0.77 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Fabricant:
MIKUNI
Type / quantité:
41EIDW/1Bougie(s):Fabricant/modèle:
NGK/CR10EK
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
85/41 (2.073)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
45/16 (2.813)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
