2008 YAMAHA YZF-R6 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
6
GAU18712

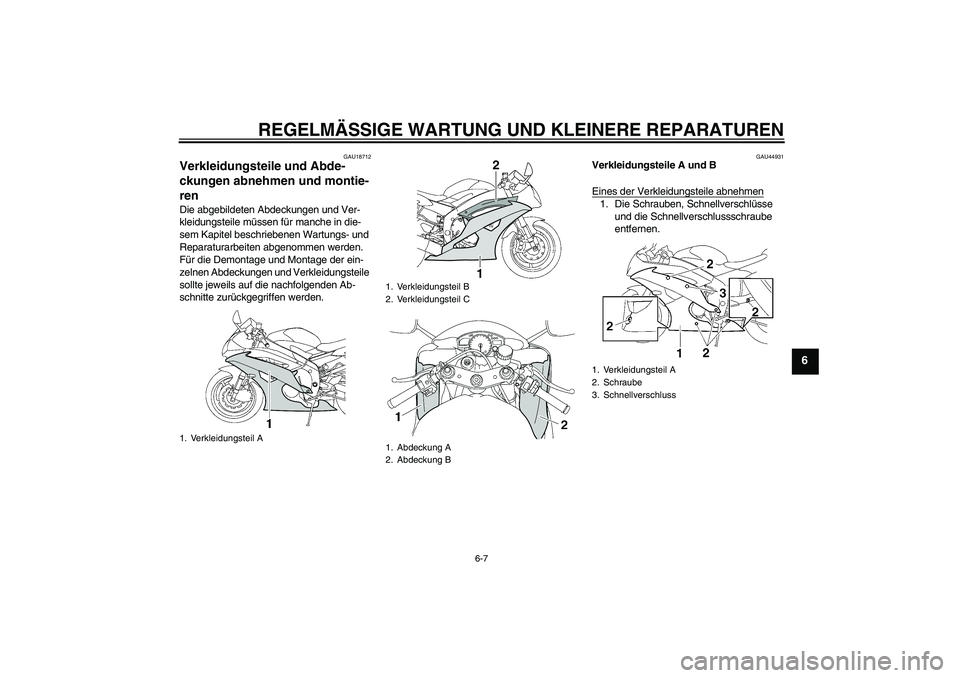

Verkleidungsteile und Abde-
ckungen abnehmen und montie-
ren Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU44931
Verkleidungsteile A und B
Eines der Verkleidungsteile abnehmen1. Die Schrauben, Schnellverschlüsse
und die Schnellverschlussschraube
entfernen.
1. Verkleidungsteil A
1. Verkleidungsteil B
2. Verkleidungsteil C
1. Abdeckung A
2. Abdeckung B
2
1
1. Verkleidungsteil A
2. Schraube
3. Schnellverschluss
U13SG0G0.book Page 7 Friday, August 24, 2007 4:50 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6

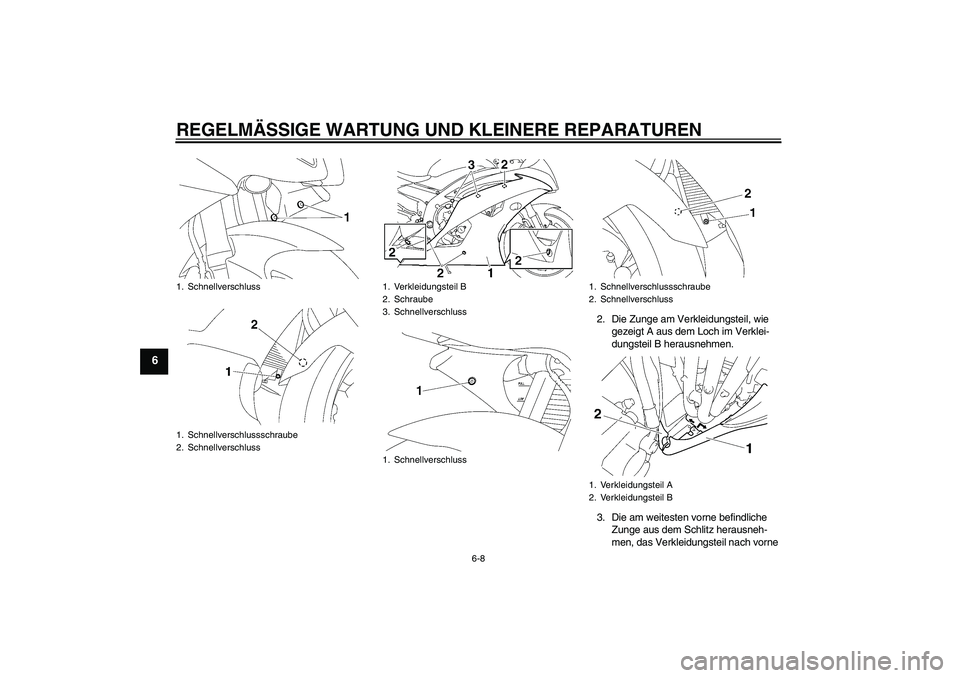

2. Die Zunge am Verkleidungsteil, wie
gezeigt A aus dem Loch im Verklei-
dungsteil B herausnehmen.
3. Die am weitesten vorne befindliche
Zunge aus dem Schlitz herausneh-
men, das Verkleidungsteil nach vorne
1. Schnellverschluss
1. Schnellverschlussschraube
2. Schnellverschluss
1. Verkleidungsteil B
2. Schraube
3. Schnellverschluss
1. Schnellverschluss
1. Schnellverschlussschraube
2. Schnellverschluss
1. Verkleidungsteil A
2. Verkleidungsteil B
U13SG0G0.book Page 8 Friday, August 24, 2007 4:50 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6

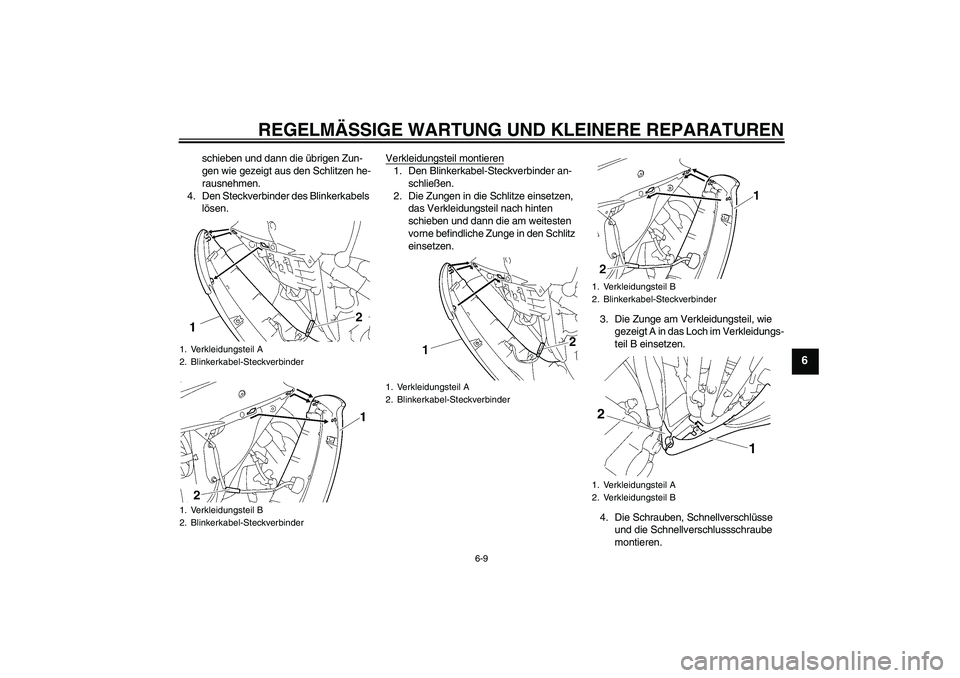

schieben und dann die übrigen Zun-
gen wie gezeigt aus den Schlitzen he-
rausnehmen.
4. Den Steckverbinder des Blinkerkabels
lösen.Verkleidungsteil montieren
1. Den Blinkerkabel-Steckverbinder an-
schließen.
2. Die Zungen in die Schlitze einsetzen,
das Verkleidungsteil nach hinten
schieben und dann die am weitesten
vorne befindliche Zunge in den Schlitz
einsetzen.
3. Die Zunge am Verkleidungsteil, wie
gezeigt A in das Loch im Verkleidungs-
teil B einsetzen.
4. Die Schrauben, Schnellverschlüsse
und die Schnellverschlussschraube
montieren.
1. Verkleidungsteil A
2. Blinkerkabel-Steckverbinder
1. Verkleidungsteil B
2. Blinkerkabel-Steckverbinder
1. Verkleidungsteil A
2. Blinkerkabel-Steckverbinder
1. Verkleidungsteil B
2. Blinkerkabel-Steckverbinder
1. Verkleidungsteil A
2. Verkleidungsteil B
U13SG0G0.book Page 9 Friday, August 24, 2007 4:50 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6
GAU39092

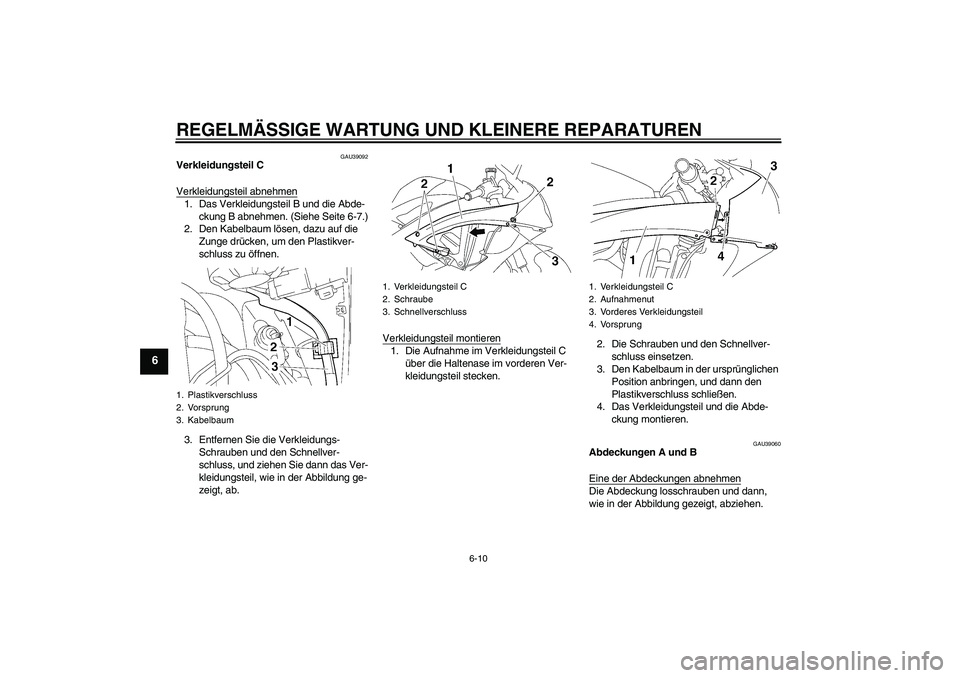

Verkleidungsteil C
Verkleidungsteil abnehmen1. Das Verkleidungsteil B und die Abde-
ckung B abnehmen. (Siehe Seite 6-7.)
2. Den Kabelbaum lösen, dazu auf die
Zunge drücken, um den Plastikver-
schluss zu öffnen.
3. Entfernen Sie die Verkleidungs-
Schrauben und den Schnellver-
schluss, und ziehen Sie dann das Ver-
kleidungsteil, wie in der Abbildung ge-
zeigt, ab.Verkleidungsteil montieren
1. Die Aufnahme im Verkleidungsteil C
über die Haltenase im vorderen Ver-
kleidungsteil stecken.2. Die Schrauben und den Schnellver-
schluss einsetzen.
3. Den Kabelbaum in der ursprünglichen
Position anbringen, und dann den
Plastikverschluss schließen.
4. Das Verkleidungsteil und die Abde-
ckung montieren.
GAU39060
Abdeckungen A und B
Eine der Abdeckungen abnehmenDie Abdeckung losschrauben und dann,
wie in der Abbildung gezeigt, abziehen.
1. Plastikverschluss
2. Vorsprung
3. Kabelbaum
1. Verkleidungsteil C
2. Schraube
3. Schnellverschluss
1. Verkleidungsteil C
2. Aufnahmenut
3. Vorderes Verkleidungsteil
4. Vorsprung
U13SG0G0.book Page 10 Friday, August 24, 2007 4:50 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6

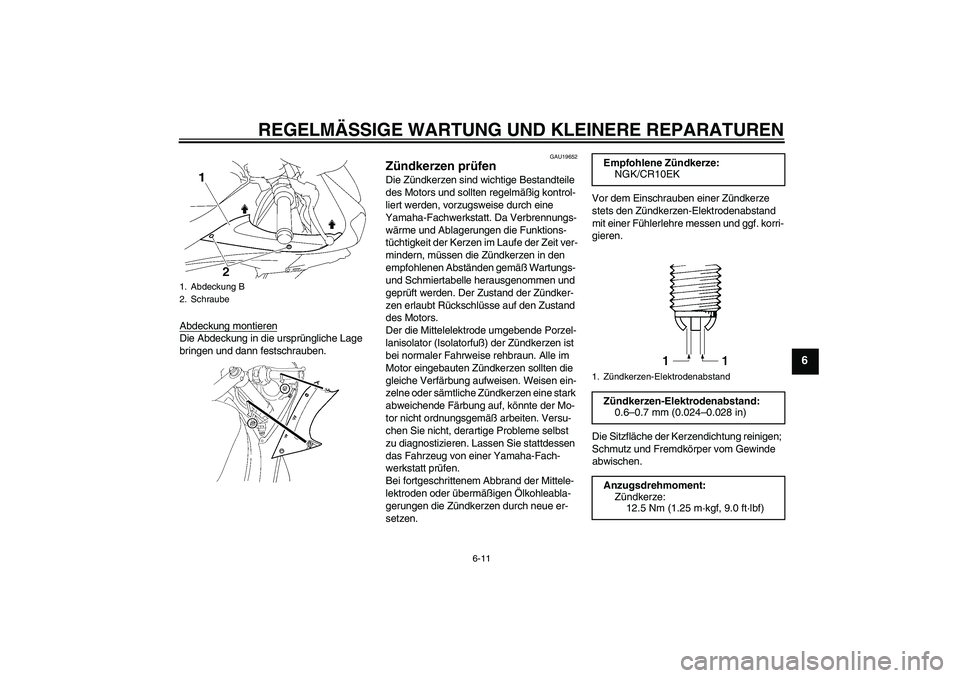

Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU19652
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit ver-
mindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
1. Abdeckung B
2. Schraube
Empfohlene Zündkerze:
NGK/CR10EK
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U13SG0G0.book Page 11 Friday, August 24, 2007 4:50 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6

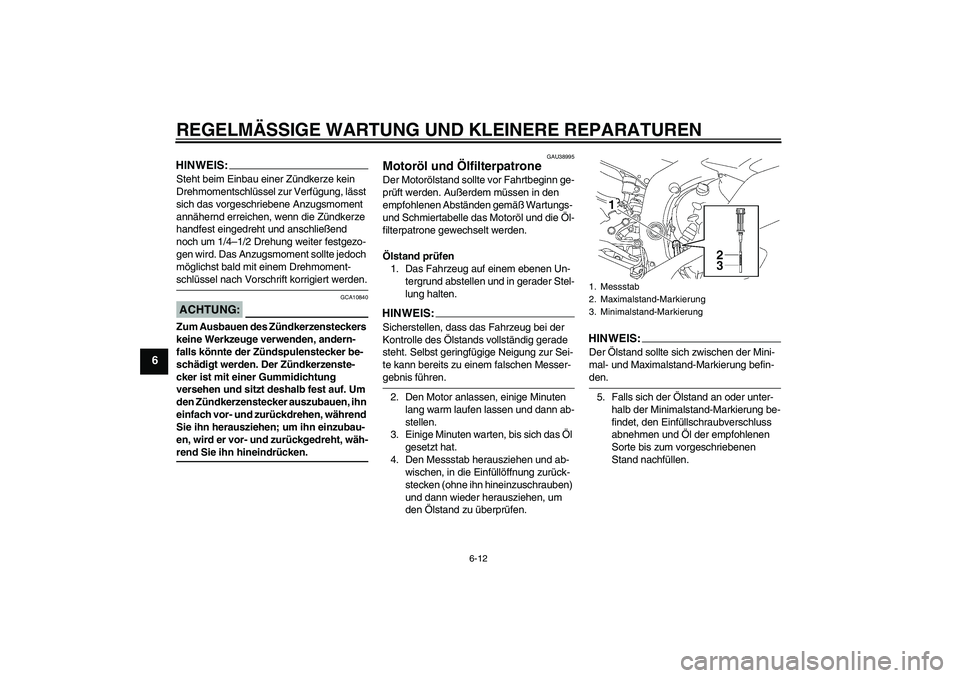

HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.ACHTUNG:
GCA10840
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen, ihn
einfach vor- und zurückdrehen, während
Sie ihn herausziehen; um ihn einzubau-
en, wird er vor- und zurückgedreht, wäh-rend Sie ihn hineindrücken.
GAU38995
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:
Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Einige Minuten warten, bis sich das Öl
gesetzt hat.
4. Den Messstab herausziehen und ab-
wischen, in die Einfüllöffnung zurück-
stecken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.
HINWEIS:Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.
5. Falls sich der Ölstand an oder unter-
halb der Minimalstand-Markierung be-
findet, den Einfüllschraubverschluss
abnehmen und Öl der empfohlenen
Sorte bis zum vorgeschriebenen
Stand nachfüllen.1. Messstab
2. Maximalstand-Markierung
3. Minimalstand-Markierung
U13SG0G0.book Page 12 Friday, August 24, 2007 4:50 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6

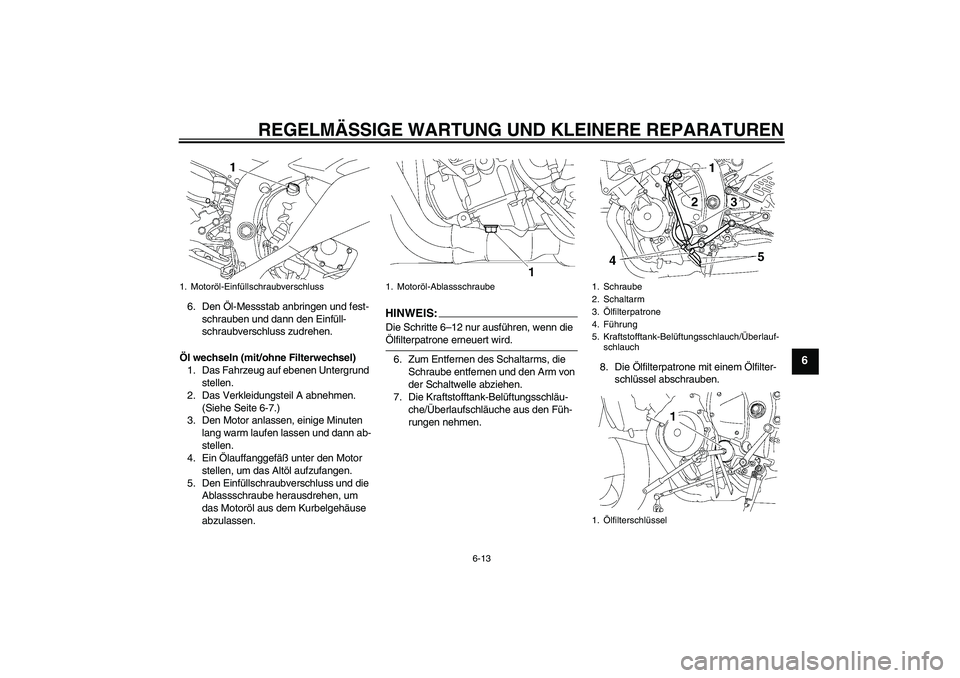

6. Den Öl-Messstab anbringen und fest-
schrauben und dann den Einfüll-
schraubverschluss zudrehen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
3. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
4. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
5. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, um
das Motoröl aus dem Kurbelgehäuse
abzulassen.
HINWEI
S:
Die Schritte 6–12 nur ausführen, wenn die Ölfilterpatrone erneuert wird.
6. Zum Entfernen des Schaltarms, die
Schraube entfernen und den Arm von
der Schaltwelle abziehen.
7. Die Kraftstofftank-Belüftungsschläu-
che/Überlaufschläuche aus den Füh-
rungen nehmen.8. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Ablassschraube
1. Schraube
2. Schaltarm
3.Ölfilterpatrone
4. Führung
5. Kraftstofftank-Belüftungsschlauch/Überlauf-
schlauch
1.Ölfilterschlüssel
U13SG0G0.book Page 13 Friday, August 24, 2007 4:50 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6

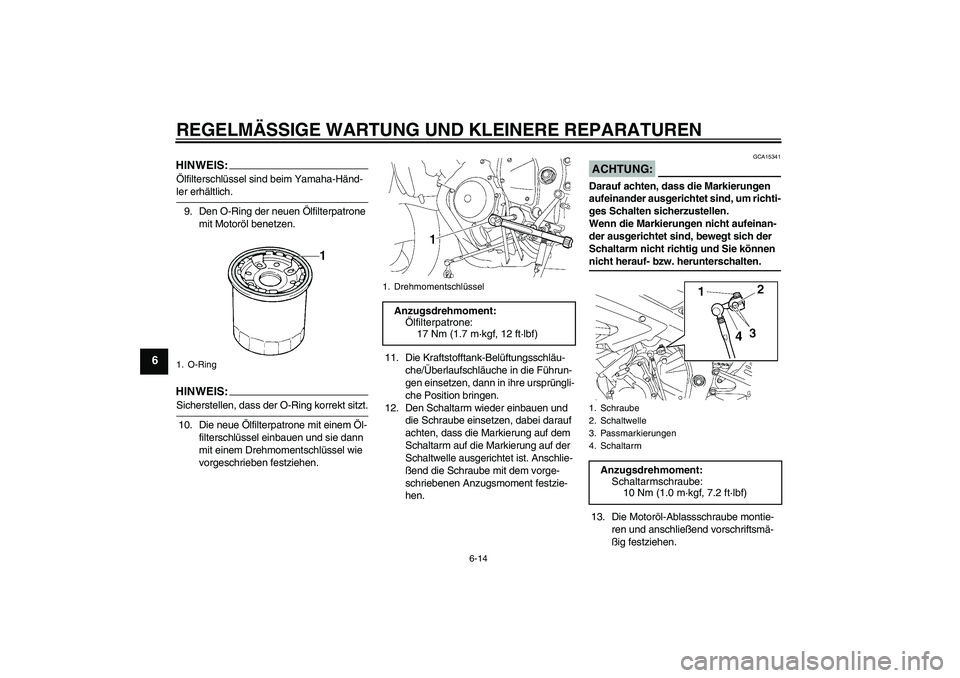

HINWEIS:Ölfilterschlüssel sind beim Yamaha-Händ-ler erhältlich.
9. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.HINWEIS:Sicherstellen, dass der O-Ring korrekt sitzt.
10. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.11. Die Kraftstofftank-Belüftungsschläu-
che/Überlaufschläuche in die Führun-
gen einsetzen, dann in ihre ursprüngli-
che Position bringen.
12. Den Schaltarm wieder einbauen und
die Schraube einsetzen, dabei darauf
achten, dass die Markierung auf dem
Schaltarm auf die Markierung auf der
Schaltwelle ausgerichtet ist. Anschlie-
ßend die Schraube mit dem vorge-
schriebenen Anzugsmoment festzie-
hen.
ACHTUNG:
GCA15341
Darauf achten, dass die Markierungen
aufeinander ausgerichtet sind, um richti-
ges Schalten sicherzustellen.
Wenn die Markierungen nicht aufeinan-
der ausgerichtet sind, bewegt sich der
Schaltarm nicht richtig und Sie können nicht herauf- bzw. herunterschalten.
13. Die Motoröl-Ablassschraube montie-
ren und anschließend vorschriftsmä-
ßig festziehen.
1. O-Ring
1. DrehmomentschlüsselAnzugsdrehmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
1. Schraube
2. Schaltwelle
3. Passmarkierungen
4. SchaltarmAnzugsdrehmoment:
Schaltarmschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
