4-13

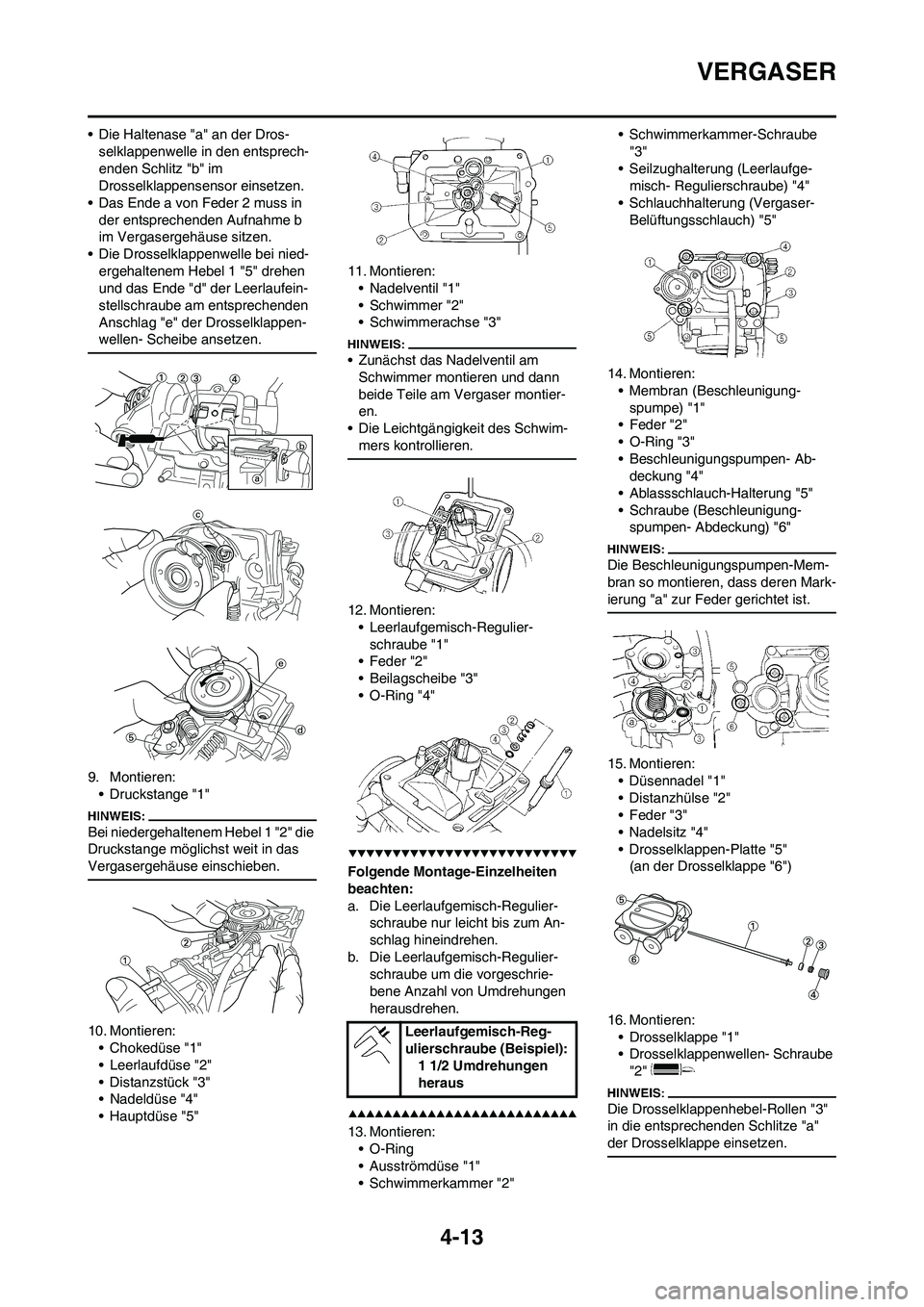

VERGASER
• Die Haltenase "a" an der Dros-
selklappenwelle in den entsprech-
enden Schlitz "b" im
Drosselklappensensor einsetzen.
• Das Ende a von Feder 2 muss in
der entsprechenden Aufnahme b
im Vergasergehäuse sitzen.
• Die Drosselklappenwelle bei nied-
ergehaltenem Hebel 1 "5" drehen
und das Ende "d" der Leerlaufein-
stellschraube am entsprechenden
Anschlag "e" der Drosselklappen-
wellen- Scheibe ansetzen.
9. Montieren:
• Druckstange "1"
Bei niedergehaltenem Hebel 1 "2" die
Druckstange möglichst weit in das
Vergasergehäuse einschieben.
10. Montieren:
• Chokedüse "1"
• Leerlaufdüse "2"
• Distanzstück "3"
• Nadeldüse "4"
• Hauptdüse "5"11. Montieren:
• Nadelventil "1"
•Schwimmer "2"
• Schwimmerachse "3"
• Zunächst das Nadelventil am
Schwimmer montieren und dann
beide Teile am Vergaser montier-
en.
• Die Leichtgängigkeit des Schwim-
mers kontrollieren.
12. Montieren:
• Leerlaufgemisch-Regulier-
schraube "1"
• Feder "2"
• Beilagscheibe "3"
•O-Ring "4"
Folgende Montage-Einzelheiten
beachten:
a. Die Leerlaufgemisch-Regulier-
schraube nur leicht bis zum An-
schlag hineindrehen.
b. Die Leerlaufgemisch-Regulier-
schraube um die vorgeschrie-
bene Anzahl von Umdrehungen
herausdrehen.
13. Montieren:
•O-Ring
• Ausströmdüse "1"
• Schwimmerkammer "2"• Schwimmerkammer-Schraube
"3"
• Seilzughalterung (Leerlaufge-
misch- Regulierschraube) "4"
• Schlauchhalterung (Vergaser-
Belüftungsschlauch) "5"
14. Montieren:
• Membran (Beschleunigung-
spumpe) "1"
• Feder "2"
•O-Ring "3"
• Beschleunigungspumpen- Ab-
deckung "4"
• Ablassschlauch-Halterung "5"
• Schraube (Beschleunigung-
spumpen- Abdeckung) "6"
Die Beschleunigungspumpen-Mem-
bran so montieren, dass deren Mark-
ierung "a" zur Feder gerichtet ist.
15. Montieren:
• Düsennadel "1"
• Distanzhülse "2"
• Feder "3"
• Nadelsitz "4"
• Drosselklappen-Platte "5"
(an der Drosselklappe "6")
16. Montieren:
• Drosselklappe "1"
• Drosselklappenwellen- Schraube
"2"
Die Drosselklappenhebel-Rollen "3"
in die entsprechenden Schlitze "a"
der Drosselklappe einsetzen.
Leerlaufgemisch-Reg-
ulierschraube (Beispiel):
1 1/2 Umdrehungen
heraus

4-15

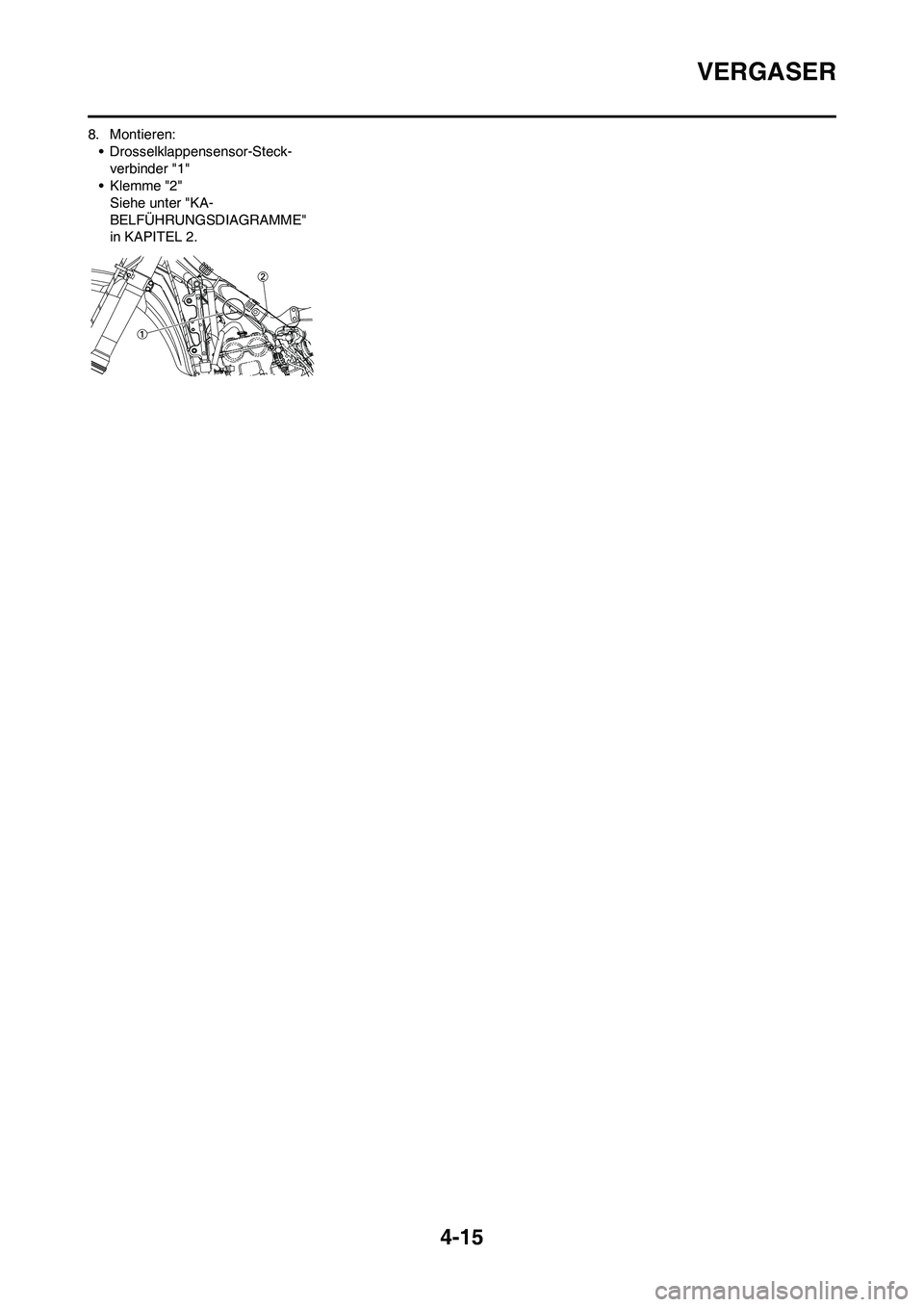

VERGASER
8. Montieren:
• Drosselklappensensor-Steck-
verbinder "1"
• Klemme "2"
Siehe unter "KA-
BELFÜHRUNGSDIAGRAMME"
in KAPITEL 2.

6-1

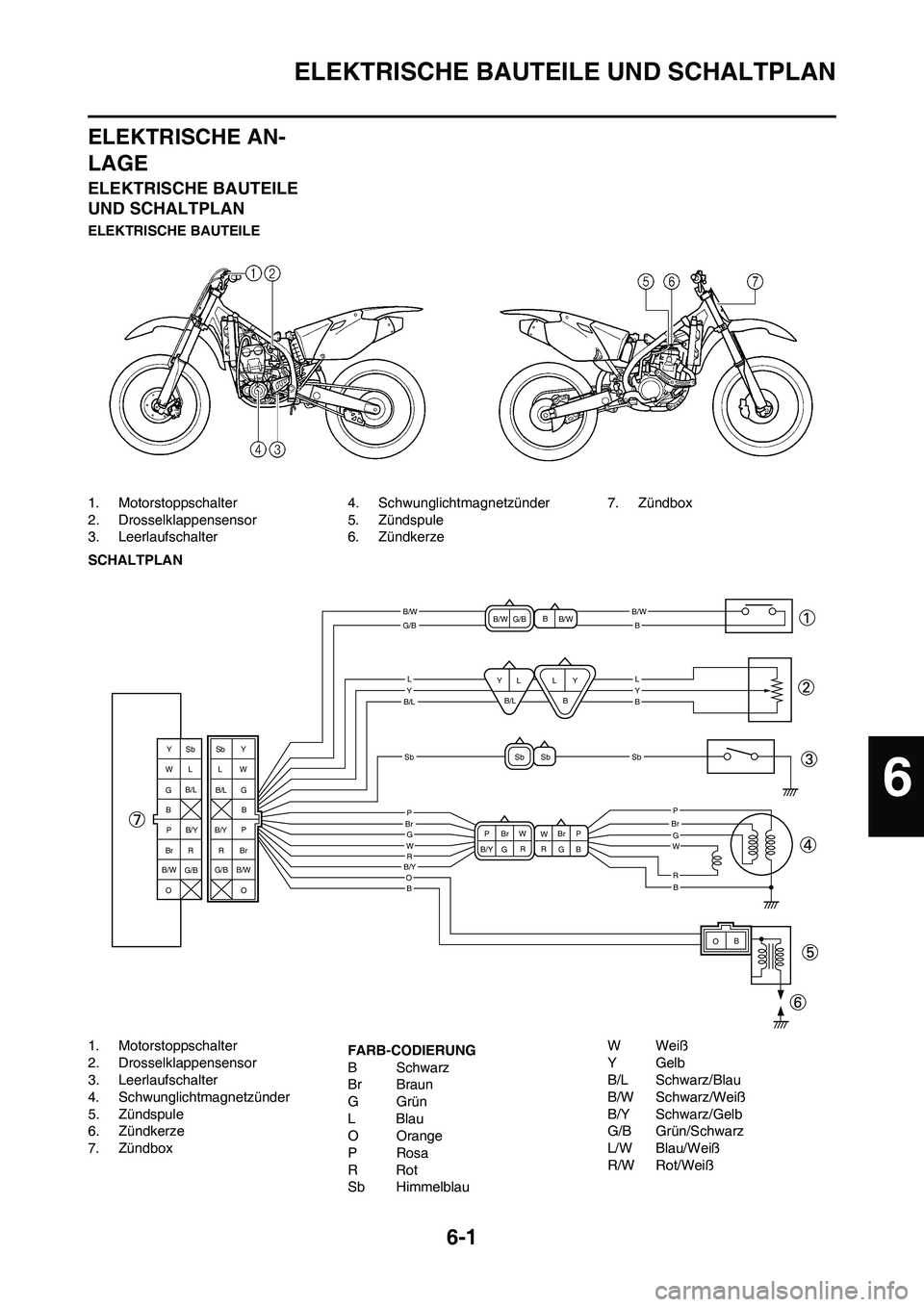

ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE AN-
LAGE
ELEKTRISCHE BAUTEILE
UND SCHALTPLAN
ELEKTRISCHE BAUTEILE
1. Motorstoppschalter
2. Drosselklappensensor
3. Leerlaufschalter4. Schwunglichtmagnetzünder
5. Zündspule
6. Zündkerze7. Zündbox
SCHALTPLAN
1. Motorstoppschalter
2. Drosselklappensensor
3. Leerlaufschalter
4. Schwunglichtmagnetzünder
5. Zündspule
6. Zündkerze
7. ZündboxFARB-CODIERUNG
BSchwarz
Br Braun
GGrün
LBlau
OOrange
PRosa
RRot
Sb HimmelblauWWeiß
YGelb
B/L Schwarz/Blau
B/W Schwarz/Weiß
B/Y Schwarz/Gelb
G/B Grün/Schwarz
L/W Blau/Weiß
R/W Rot/Weiß
B/WB/W
B/L
B/Y
SbSb
G/B
LYLY
P
B
B
B
B
G
O
WR
P
GW
R P
B Br W
W
B/Y GBr
G RR
OB Sb Sb Y
Y
WY
W
GG
B
PP
Br BrR R
OL
B SbY LL
B/L B/W B/WG/B
B B
B/L L Sb
B/L
G/B
G/BB/Y
B/Y
B/W
O B/W
BrBrP
6

6-5

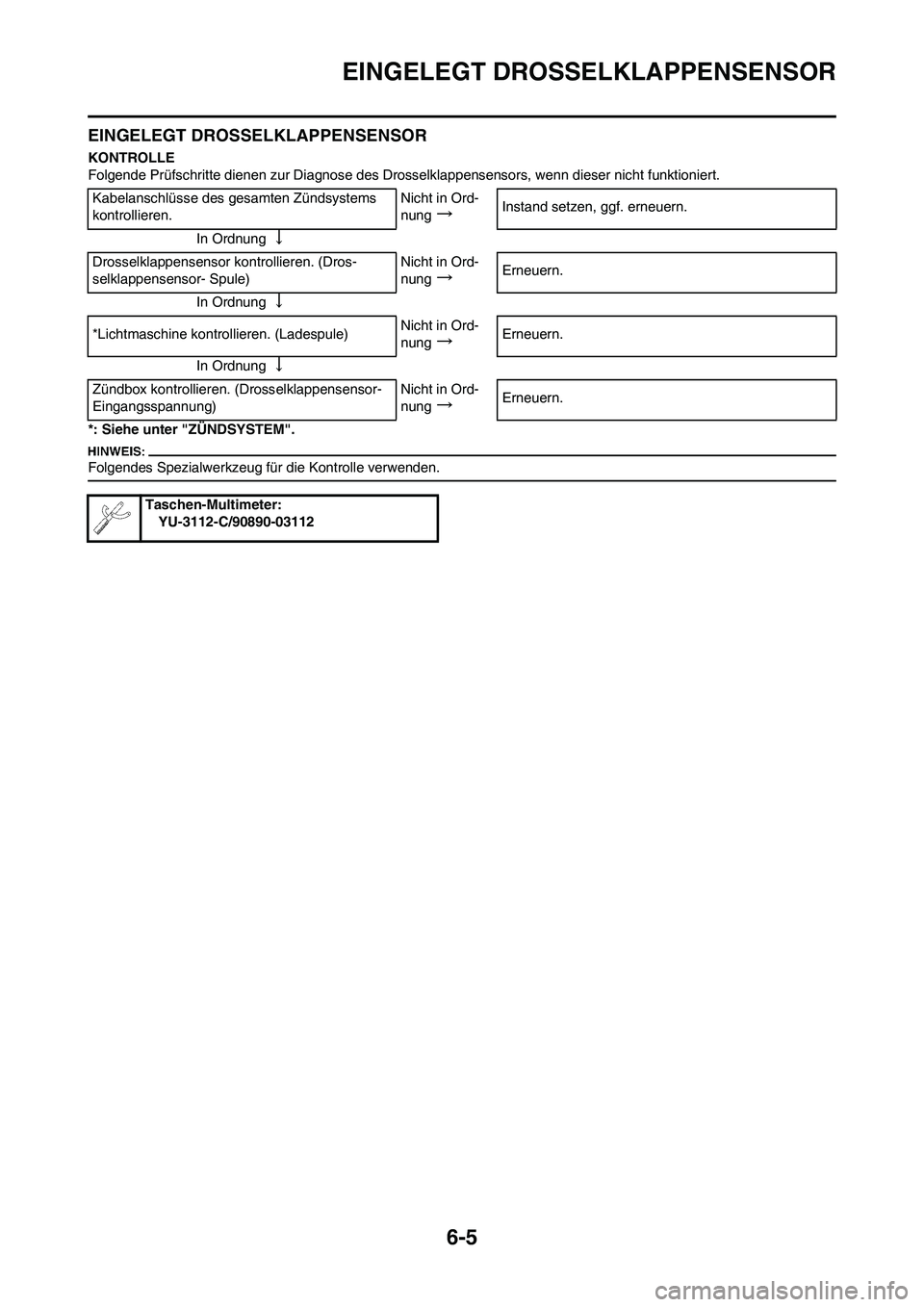

EINGELEGT DROSSELKLAPPENSENSOR
EINGELEGT DROSSELKLAPPENSENSOR
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Drosselklappensensors, wenn dieser nicht funktioniert.
*: Siehe unter "ZÜNDSYSTEM".
Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Kabelanschlüsse des gesamten Zündsystems
kontrollieren.Nicht in Ord-
nung
→Instand setzen, ggf. erneuern.
In Ordnung
↓
Drosselklappensensor kontrollieren. (Dros-
selklappensensor- Spule)Nicht in Ord-
nung
→Erneuern.
In Ordnung
↓
*Lichtmaschine kontrollieren. (Ladespule)Nicht in Ord-
nung→Erneuern.
In Ordnung
↓
Zündbox kontrollieren. (Drosselklappensensor-
Eingangsspannung)Nicht in Ord-
nung
→Erneuern.
Taschen-Multimeter:
YU-3112-C/90890-03112

6-6

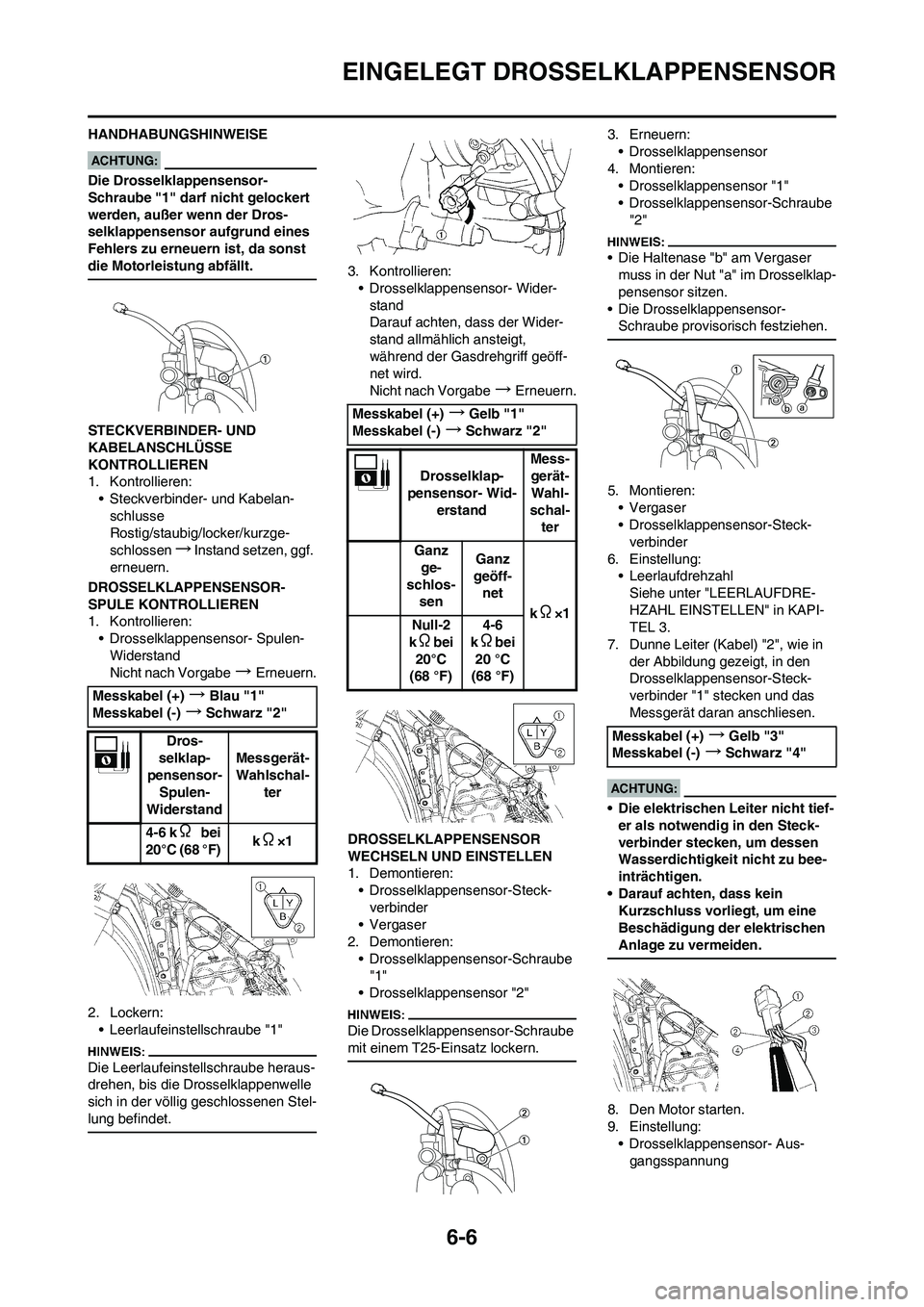

EINGELEGT DROSSELKLAPPENSENSOR
HANDHABUNGSHINWEISE
Die Drosselklappensensor-
Schraube "1" darf nicht gelockert
werden, außer wenn der Dros-
selklappensensor aufgrund eines
Fehlers zu erneuern ist, da sonst
die Motorleistung abfällt.
STECKVERBINDER- UND
KABELANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
• Steckverbinder- und Kabelan-
schlusse
Rostig/staubig/locker/kurzge-
schlossen
→Instand setzen, ggf.
erneuern.
DROSSELKLAPPENSENSOR-
SPULE KONTROLLIEREN
1. Kontrollieren:
• Drosselklappensensor- Spulen-
Widerstand
Nicht nach Vorgabe
→Erneuern.
2. Lockern:
• Leerlaufeinstellschraube "1"
Die Leerlaufeinstellschraube heraus-
drehen, bis die Drosselklappenwelle
sich in der völlig geschlossenen Stel-
lung befindet.
3. Kontrollieren:
• Drosselklappensensor- Wider-
stand
Darauf achten, dass der Wider-
stand allmählich ansteigt,
während der Gasdrehgriff geöff-
net wird.
Nicht nach Vorgabe
→Erneuern.
DROSSELKLAPPENSENSOR
WECHSELN UND EINSTELLEN
1. Demontieren:
• Drosselklappensensor-Steck-
verbinder
•Vergaser
2. Demontieren:
• Drosselklappensensor-Schraube
"1"
• Drosselklappensensor "2"
Die Drosselklappensensor-Schraube
mit einem T25-Einsatz lockern.
3. Erneuern:
• Drosselklappensensor
4. Montieren:
• Drosselklappensensor "1"
• Drosselklappensensor-Schraube
"2"
• Die Haltenase "b" am Vergaser
muss in der Nut "a" im Drosselklap-
pensensor sitzen.
• Die Drosselklappensensor-
Schraube provisorisch festziehen.
5. Montieren:
• Vergaser
• Drosselklappensensor-Steck-
verbinder
6. Einstellung:
• Leerlaufdrehzahl
Siehe unter "LEERLAUFDRE-
HZAHL EINSTELLEN" in KAPI-
TEL 3.
7. Dunne Leiter (Kabel) "2", wie in
der Abbildung gezeigt, in den
Drosselklappensensor-Steck-
verbinder "1" stecken und das
Messgerät daran anschliesen.
• Die elektrischen Leiter nicht tief-
er als notwendig in den Steck-
verbinder stecken, um dessen
Wasserdichtigkeit nicht zu bee-
inträchtigen.
• Darauf achten, dass kein
Kurzschluss vorliegt, um eine
Beschädigung der elektrischen
Anlage zu vermeiden.
8. Den Motor starten.
9. Einstellung:
• Drosselklappensensor- Aus-
gangsspannung Messkabel (+)
→Blau "1"
Messkabel (-)
→Schwarz "2"
Dros-
selklap-
pensensor-
Spulen-
WiderstandMessgerät-
Wahlschal-
ter
4-6 k
Ω bei
20°C (68 °F) kΩ×1
Messkabel (+)→Gelb "1"
Messkabel (-)
→Schwarz "2"
Drosselklap-
pensensor- Wid-
erstandMess-
gerät-
Wahl-
schal-
ter
Ganz
ge-
schlos-
senGanz
geöff-
net
k
Ω×1
Null-2
k
Ωbei
20°C
(68 °F) 4-6
kΩbei
20 °C
(68 °F)
Messkabel (+)→Gelb "3"
Messkabel (-)
→Schwarz "4"

6-7

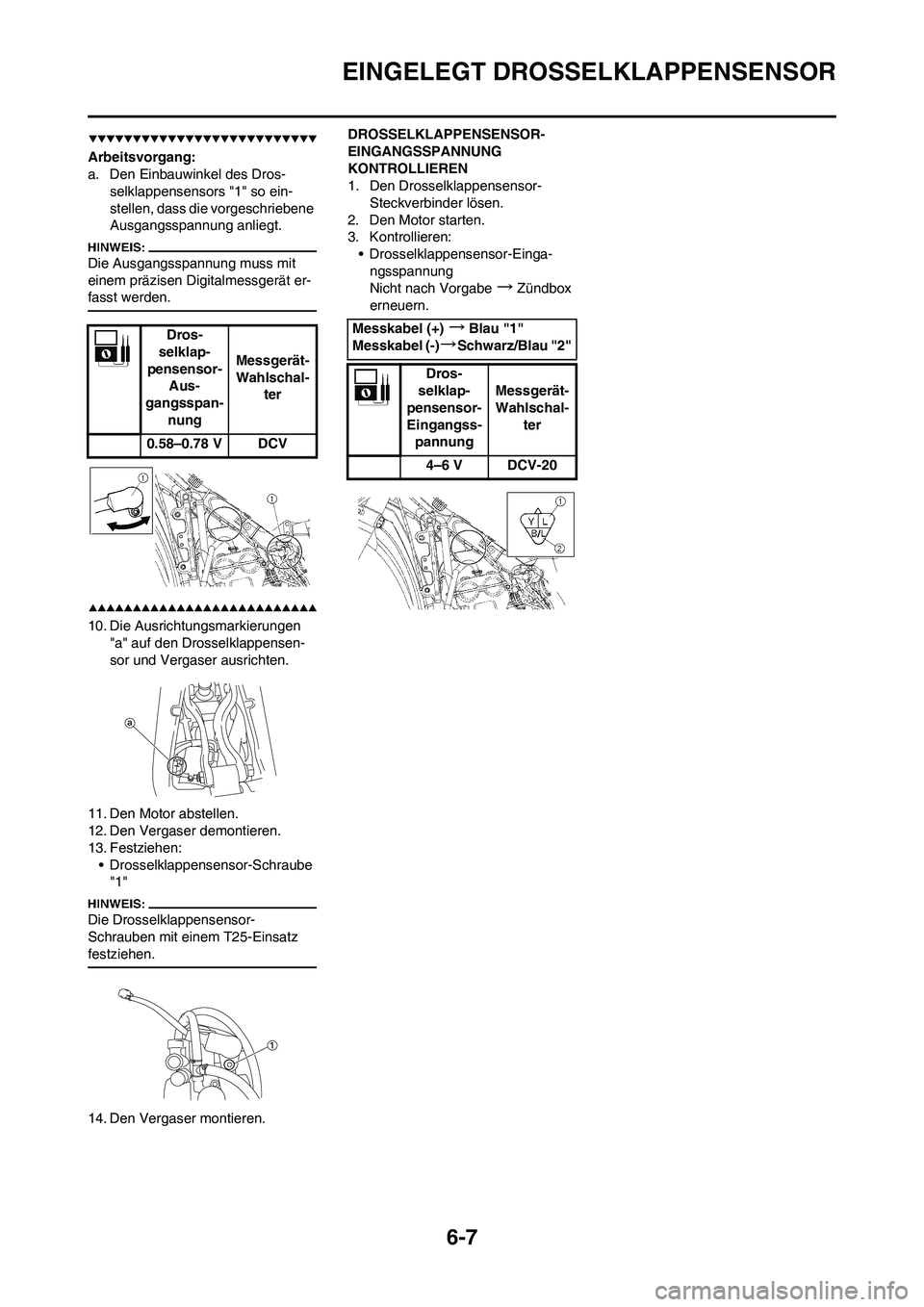

EINGELEGT DROSSELKLAPPENSENSOR
Arbeitsvorgang:
a. Den Einbauwinkel des Dros-
selklappensensors "1" so ein-
stellen, dass die vorgeschriebene
Ausgangsspannung anliegt.
Die Ausgangsspannung muss mit
einem präzisen Digitalmessgerät er-
fasst werden.
10. Die Ausrichtungsmarkierungen
"a" auf den Drosselklappensen-
sor und Vergaser ausrichten.
11. Den Motor abstellen.
12. Den Vergaser demontieren.
13. Festziehen:
• Drosselklappensensor-Schraube
"1"
Die Drosselklappensensor-
Schrauben mit einem T25-Einsatz
festziehen.
14. Den Vergaser montieren.DROSSELKLAPPENSENSOR-
EINGANGSSPANNUNG
KONTROLLIEREN
1. Den Drosselklappensensor-
Steckverbinder lösen.
2. Den Motor starten.
3. Kontrollieren:
• Drosselklappensensor-Einga-
ngsspannung
Nicht nach Vorgabe
→Zündbox
erneuern.
Dros-
selklap-
pensensor-
Aus-
gangsspan-
nungMessgerät-
Wahlschal-
ter
0.58–0.78 V DCV
Messkabel (+)→Blau "1"
Messkabel (-)
→Schwarz/Blau "2"
Dros-
selklap-
pensensor-
Eingangss-
pannung Messgerät-
Wahlschal-
ter
4–6 V DCV-20
