VEILIGHEIDSINFORMATIE................1-1
Andere aandachtspunten voor
veilig motorrijden ...........................1-5
BESCHRIJVING..................................2-1
Aanzicht linkerzijde ...........................2-1
Aanzicht rechterzijde ........................2-2
Bedieningen en instrumenten ...........2-3
FUNCTIES VAN INSTRUMENTEN EN
BEDIENINGEN....................................3-1
Startblokkeersysteem .......................3-1
Contactslot/stuurslot ........................3-2
Controle- en
waarschuwingslampjes .................3-3
Zelfdiagnosesysteem ........................3-4
Snelheidsmeter .................................3-5
Brandstofniveaumeter ......................3-5
Temperatuurmeter koelvloeistof .......3-6
Multifunctioneel display ....................3-6
Antidiefstal-alarmsysteem (optie) .....3-9
Stuurschakelaars ..............................3-9
Voorremhendel ................................3-11
Achterremhendel ............................3-11
Tankdop ..........................................3-11
Brandstof ........................................3-13
Uitlaatkatalysatoren ........................3-14
Zadel ...............................................3-14
Opbergcompartiment .....................3-15
Opbergcompartiment voorzijde ......3-16
Achterste opbergcompartiment......3-17Afstellen van de
schokdemperunits .......................3-18
Zijstandaard ....................................3-18
Startspersysteem ............................3-19
CONTROLES VOOR HET
STARTEN.............................................4-1
Controlelijst voor gebruik..................4-2
GEBRUIK EN BELANGRIJKE RIJ-
INFORMATIE.......................................5-1
Starten van de motor........................5-1
Wegrijden ..........................................5-2
Sneller en langzamer rijden ..............5-3
Remmen ...........................................5-3
Tips voor een zuinig
brandstofverbruik ..........................5-4
Inrijperiode ........................................5-4
Parkeren............................................5-5
PERIODIEK ONDERHOUD EN
KLEINERE REPARATIES....................6-1
Boordgereedschapsset.....................6-1
Periodiek smeer- en
onderhoudsschema.......................6-3
De stroomlijn- en framepanelen
verwijderen en aanbrengen ...........6-7
Controleren van de bougie ...............6-9
Motorolie .........................................6-10
Versnellingsbakolie .........................6-13
Koelvloeistof ...................................6-14Luchtfilter en luchtfilterelementen
in v-snaarbehuizing .....................6-16
Speling van de gaskabel
afstellen .......................................6-17
Klepspeling .....................................6-18
Banden ...........................................6-18
Gietwielen .......................................6-20
Vrije slag voor- en
achterremhendel .........................6-21
Controleren van voor- en
achterremblokken........................6-21
Controleren van
remvloeistofniveau ......................6-22
Verversen van remvloeistof.............6-23
Controleren en smeren van
kabels ..........................................6-23
Controleren en smeren van gasgreep
en gaskabel .................................6-24
Smeren van voor- en
achterremhendels ........................6-24
Controleren en smeren van
middenbok en zijstandaard .........6-24
Voorvork controleren ......................6-25
Controle van stuursysteem .............6-26
Controleren van wiellagers .............6-26
Accu ................................................6-27
Zekeringen vervangen ....................6-28
Koplampgloeilamp vervangen ........6-30
Gloeilamp in voorste
richtingaanwijzer vervangen ........6-31
INHOUDSOPGAVE
1B9-F819D-D2.qxd 13/11/07 12:42 Página 6

DAU10430
Bedieningen en instrumenten
BESCHRIJVING
2-3
2
1. Achterremhendel (pagina 3-11)
2. Schakelaargroep linkerstuurzijde (pagina 3-9)
3. Snelheidsmeter (pagina 3-5)
4. Multifunctioneel display (pagina 3-6)
5. Schakelaargroep rechterstuurzijde (pagina 3-9)6. Gasgreep (pagina 5-3)
7. Voorremhendel (pagina 3-11)
8. Contactslot/stuurslot (pagina 3-2)
9. Voorste opbergcompartiment (pagina 3-16)
1B9-F819D-D2.qxd 13/11/07 12:42 Página 15

DAU11591
Snelheidsmeter
1. Snelheidsmeter
ALLEEN VOOR GROOT-
BRITTANNIË
1. Snelheidsmeter
De snelheidsmeter toont de actuele
rijsnelheid.
DAUM1470
Brandstofniveaumeter
1. Brandstofniveaumeter
2. Controlelampje brandstofniveau “ ”
De brandstofniveaumeter geeft aan
hoeveel brandstof in de tank aanwe-
zig is. De naald beweegt naar “E”
(Empty) naarmate het brandstofnive-
au daalt. Wanneer de brandstof in de
tank ongeveer 2 L (0,53 US gal) (0,44
Imp.gal) bereikt, gaat het waarschu-
wingslampje brandstofniveau bran-
den en schakelt het multifunctionele
display automatisch naar “Trip/fuel”-
modus. (Zie pagina 3-6.) Vul in dat
geval zo snel mogelijk brandstof bij.
OPMERKING:
Voorkom dat de brandstoftank geheel
droog komt te staan.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
1B9-F819D-D2.qxd 13/11/07 12:42 Página 20

DAU12171
Temperatuurmeter
koelvloeistof
1. Rode zone
2. Temperatuurmeter koelvloeistof
Met de contactsleutel in de stand
“ON” geeft de temperatuurmeter
koelvloeistof de temperatuur van de
koelvloeistof aan. De koelvloeistof-
temperatuur is afhankelijk van de
weersomstandigheden en de motor-
belasting. Als de naald bij of in de
rode zone staat, zet de machine dan
stil en laat de motor afkoelen. (Zie
pagina 6-36.)
DCA10020
LET OP:
Laat de motor niet draaien terwijl
deze oververhit is.
DAUM2050
Multifunctioneel display
1. “MODE”-toets
2. Multifunctioneel display
3. “SELECT”-toets
Het multifunctionele display toont de
volgende voorzieningen:
●een kilometerteller (die de totale
afgelegde afstand toont)
●twee rittellers (die de afgelegde
afstand tonen sinds deze voor
het laatst op nul zijn gezet, de tijd
die is verlopen sinds de rittellers
op nul zijn gezet en de gemiddel-
de gereden snelheid gedurende
deze tijd)
●een ritteller voor brandstofreser-
ve (die de afgelegde afstand aan-geeft sinds het waarschuwings-
lampje brandstofreserve aanging)
●een klok
●een omgevingstemperatuurweer-
gave
●een indicator olieverversing (die
gaat branden wanneer de moto-
rolie moet worden ververst)
OPMERKING:
●Voor het Verenigd Koninkrijk
wordt de afgelegde afstand aan-
gegeven in mijlen en wordt de
temperatuur aangegeven in ºF.
●Voor andere landen wordt de
afgelegde afstand aangegeven in
kilometers en wordt de tempera-
tuur aangegeven in ºC.
Kilometerteller- en rittellermodus
Door indrukken van de “MODE”-toets
wisselt de weergave volgens onders-
taande volgorde tussen kilometerte-
ller “Total” en ritteller “Trip”:
Total
Trip 1 Trip 2 Trip/fuel
Total
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
1B9-F819D-D2.qxd 13/11/07 12:42 Página 21

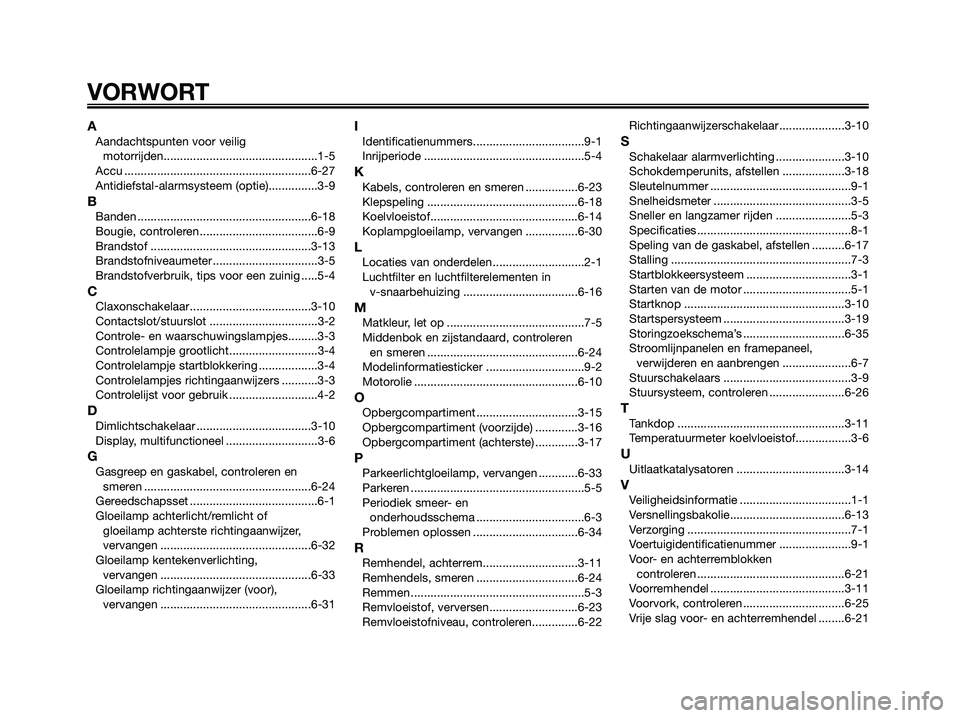

VORWORT
AAandachtspunten voor veilig
motorrijden...............................................1-5
Accu .........................................................6-27
Antidiefstal-alarmsysteem (optie)...............3-9
BBanden .....................................................6-18
Bougie, controleren....................................6-9
Brandstof .................................................3-13
Brandstofniveaumeter ................................3-5
Brandstofverbruik, tips voor een zuinig .....5-4
CClaxonschakelaar.....................................3-10
Contactslot/stuurslot .................................3-2
Controle- en waarschuwingslampjes.........3-3
Controlelampje grootlicht...........................3-4
Controlelampje startblokkering ..................3-4
Controlelampjes richtingaanwijzers ...........3-3
Controlelijst voor gebruik ...........................4-2
DDimlichtschakelaar ...................................3-10
Display, multifunctioneel ............................3-6
GGasgreep en gaskabel, controleren en
smeren ...................................................6-24
Gereedschapsset .......................................6-1
Gloeilamp achterlicht/remlicht of
gloeilamp achterste richtingaanwijzer,
vervangen ..............................................6-32
Gloeilamp kentekenverlichting,
vervangen ..............................................6-33
Gloeilamp richtingaanwijzer (voor),
vervangen ..............................................6-31
IIdentificatienummers..................................9-1
Inrijperiode .................................................5-4
KKabels, controleren en smeren ................6-23
Klepspeling ..............................................6-18
Koelvloeistof.............................................6-14
Koplampgloeilamp, vervangen ................6-30
LLocaties van onderdelen............................2-1
Luchtfilter en luchtfilterelementen in
v-snaarbehuizing ...................................6-16
MMatkleur, let op ..........................................7-5
Middenbok en zijstandaard, controleren
en smeren ..............................................6-24
Modelinformatiesticker ..............................9-2
Motorolie ..................................................6-10
OOpbergcompartiment ...............................3-15
Opbergcompartiment (voorzijde) .............3-16
Opbergcompartiment (achterste) .............3-17
PParkeerlichtgloeilamp, vervangen ............6-33
Parkeren .....................................................5-5
Periodiek smeer- en
onderhoudsschema .................................6-3
Problemen oplossen ................................6-34
RRemhendel, achterrem.............................3-11
Remhendels, smeren ...............................6-24
Remmen .....................................................5-3
Remvloeistof, verversen...........................6-23
Remvloeistofniveau, controleren..............6-22Richtingaanwijzerschakelaar....................3-10
SSchakelaar alarmverlichting .....................3-10
Schokdemperunits, afstellen ...................3-18
Sleutelnummer ...........................................9-1
Snelheidsmeter ..........................................3-5
Sneller en langzamer rijden .......................5-3
Specificaties ...............................................8-1
Speling van de gaskabel, afstellen ..........6-17
Stalling .......................................................7-3
Startblokkeersysteem ................................3-1
Starten van de motor .................................5-1
Startknop .................................................3-10
Startspersysteem .....................................3-19
Storingzoekschema’s ...............................6-35
Stroomlijnpanelen en framepaneel,
verwijderen en aanbrengen .....................6-7
Stuurschakelaars .......................................3-9
Stuursysteem, controleren .......................6-26
TTankdop ...................................................3-11
Temperatuurmeter koelvloeistof.................3-6
UUitlaatkatalysatoren .................................3-14
VVeiligheidsinformatie ..................................1-1
Versnellingsbakolie...................................6-13
Verzorging ..................................................7-1
Voertuigidentificatienummer ......................9-1
Voor- en achterremblokken
controleren .............................................6-21
Voorremhendel .........................................3-11
Voorvork, controleren ...............................6-25
Vrije slag voor- en achterremhendel ........6-21
1B9-F819D-D2.qxd 13/11/07 12:42 Página 90
