Welkom in de wereld van Yamaha rijders!
Als eigenaar van de YP125R profiteert u van Yamaha’s ervaring en technische kennis in het ontwerpen en fabriceren
van producten van topkwaliteit, waarmee Yamaha haar verdiende reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw
YP125R. Deze gebruikershandleiding geeft instructies over bediening, inspectie en onderhoud van de scooter, terwijl
ook wordt beschreven hoe u uzelf en anderen persoonlijk letsel en schade kunt besparen.
De vele tips in deze handleiding helpen u bovendien om uw scooter in optimale conditie te houden. Als er tenslotte toch
nog vragen zijn, aarzel dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
INLEIDING
1B9-F819D-D2.qxd 13/11/07 12:42 Página 3

DAUS1172
BELANGRIJKE INFORMATIE IN DE HANDLEIDING
YP125R
HANDLEIDING
©2007 door YAMAHA MOTOR ESPAÑA S.A.
1e uitgave, November 2007
Alle rechten voorbehouden.
Elke vorm van herdruk of onbevoegd
gebruik
zonder schriftelijke toestemming van
YAMAHA MOTOR ESPAÑA S.A.
is uitdrukkelijk verboden.
Gedrukt in Nederland.
1B9-F819D-D2.qxd 13/11/07 12:42 Página 5

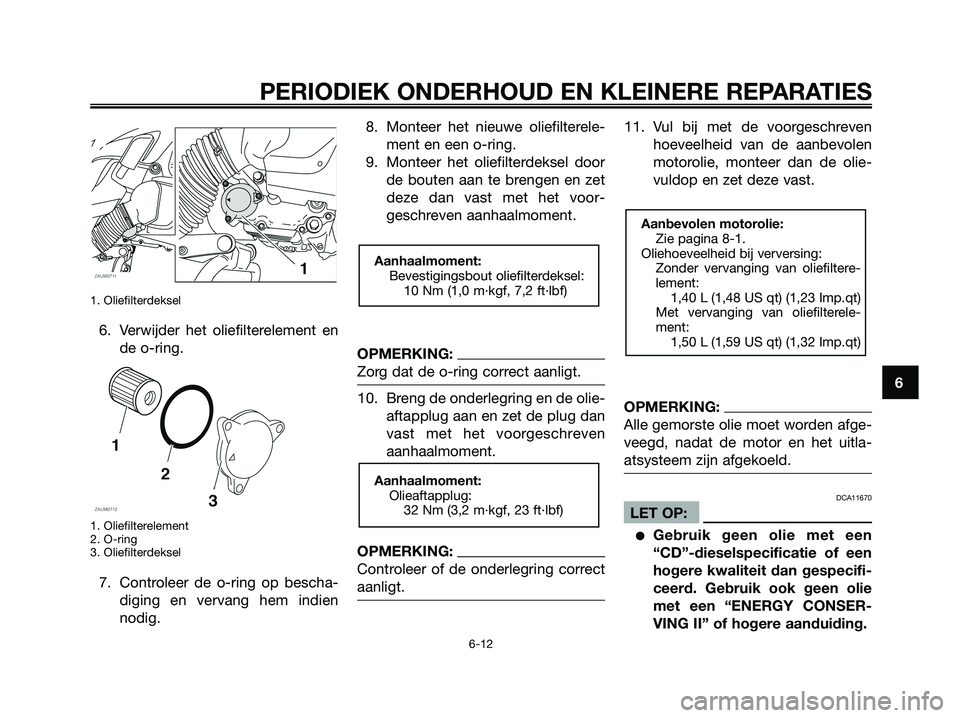

1. Oliefilterdeksel
6. Verwijder het oliefilterelement en
de o-ring.
1. Oliefilterelement
2. O-ring
3. Oliefilterdeksel
7. Controleer de o-ring op bescha-
diging en vervang hem indien
nodig.8. Monteer het nieuwe oliefilterele-
ment en een o-ring.
9. Monteer het oliefilterdeksel door
de bouten aan te brengen en zet
deze dan vast met het voor-
geschreven aanhaalmoment.
OPMERKING:
Zorg dat de o-ring correct aanligt.
10. Breng de onderlegring en de olie-
aftapplug aan en zet de plug dan
vast met het voorgeschreven
aanhaalmoment.
OPMERKING:
Controleer of de onderlegring correct
aanligt.
11. Vul bij met de voorgeschreven
hoeveelheid van de aanbevolen
motorolie, monteer dan de olie-
vuldop en zet deze vast.
OPMERKING:
Alle gemorste olie moet worden afge-
veegd, nadat de motor en het uitla-
atsysteem zijn afgekoeld.
DCA11670
LET OP:
●Gebruik geen olie met een
“CD”-dieselspecificatie of een
hogere kwaliteit dan gespecifi-
ceerd. Gebruik ook geen olie
met een “ENERGY CONSER-
VING II” of hogere aanduiding.
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid bij verversing:
Zonder vervanging van oliefiltere-
lement:
1,40 L (1,48 US qt) (1,23 Imp.qt)
Met vervanging van oliefilterele-
ment:
1,50 L (1,59 US qt) (1,32 Imp.qt)
Aanhaalmoment:
Olieaftapplug:
32 Nm (3,2 m·kgf, 23 ft·lbf)
Aanhaalmoment:
Bevestigingsbout oliefilterdeksel:
10 Nm (1,0 m·kgf, 7,2 ft·lbf)
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6
6-12
1B9-F819D-D2.qxd 13/11/07 12:42 Página 55

1. Dop koelvloeistofreservoir
DCA10471
LET OP:
●Als er geen koelvloeistof voor-
handen is, gebruik in plaats
daarvan dan gedistilleerd
water of zacht leidingwater.
Gebruik geen hard water of
zout water, hierdoor kan de
motor worden beschadigd.
●Vervang, indien water in plaats
van koelvloeistof is gebruikt,
het water zo snel mogelijk door
koelvloeistof. Anders is hetkoelsysteem niet beschermd
tegen vorst en corrosie.
●Als water aan de koelvloeistof
is toegevoegd, vraag dan zo
snel mogelijk een Yamaha dea-
ler het antivriespercentage van
de koelvloeistof te controleren,
anders zal de koelvloeistof
minder effectief zijn.
DWA10380
s s
WAARSCHUWING
Verwijder de koelvloeistofradiator-
vuldop nooit terwijl de motor nog
heet is.
5. Sluit de dop van het koelvloeisto-
freservoir
6. Plaats de voetplaatmat in de
oorspronkelijke positie en druk
deze vast.
DAU33030
De koelvloeistof verversenDWA10380
s s
WAARSCHUWING
Verwijder de koelvloeistofradiator-
vuldop nooit terwijl de motor nog
heet is.
De koelvloeistof moet volgens de
intervalperioden vermeld in het perio-
dieke smeer- en onderhoudsschema
ververst worden. Laat de koelvloeistof
verversen door een Yamaha dealer.
Inhoud koelvloeistofreservoir:
0,26 L (0,27 US qt) (0,23 Imp.qt)
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
6
1B9-F819D-D2.qxd 13/11/07 12:42 Página 58

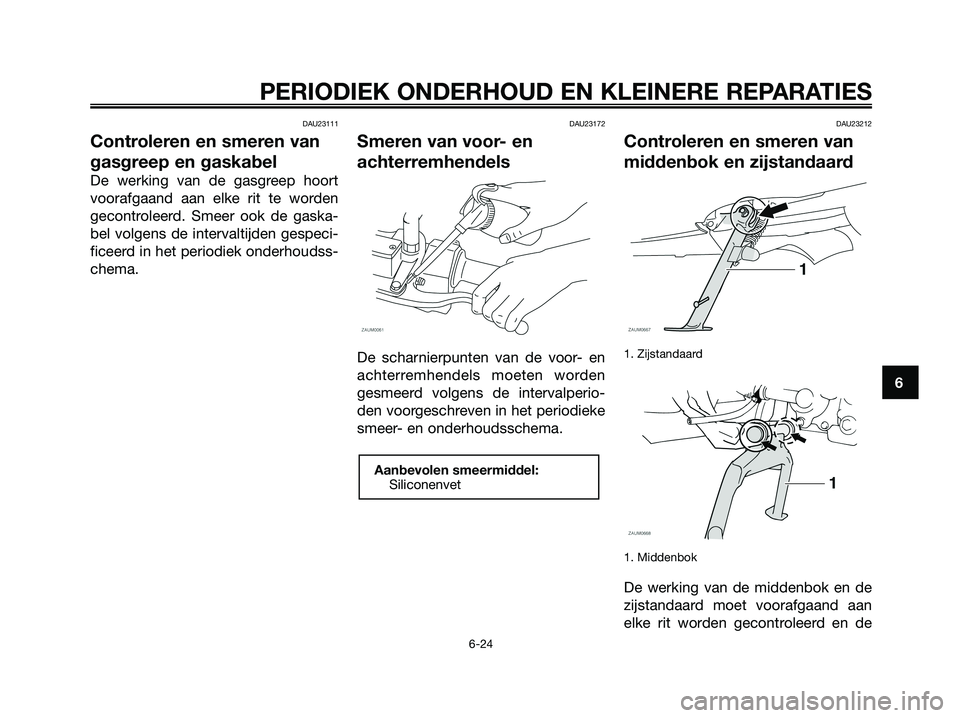

DAU23111
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort
voorafgaand aan elke rit te worden
gecontroleerd. Smeer ook de gaska-
bel volgens de intervaltijden gespeci-
ficeerd in het periodiek onderhoudss-
chema.
DAU23172
Smeren van voor- en
achterremhendels
De scharnierpunten van de voor- en
achterremhendels moeten worden
gesmeerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema.
DAU23212
Controleren en smeren van
middenbok en zijstandaard
1. Zijstandaard
1. Middenbok
De werking van de middenbok en de
zijstandaard moet voorafgaand aan
elke rit worden gecontroleerd en de
Aanbevolen smeermiddel:
Siliconenvet
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
6
1B9-F819D-D2.qxd 13/11/07 12:42 Página 67

zen, deze veroorzaken dofheid
en laten krasjes achter. Som-
mige reinigingsmiddelen voor
kunststof laten eveneens kras-
jes achter op de kuipruit. Test
het product op een klein, niet-
zichtbaar gedeelte van de kui-
pruit om zeker te zijn dat geen
sporen achterblijven op de kui-
pruit. Als de kuipruit krasjes
vertoont, breng dan na wassen
een hoogwaardige polish voor
gebruik op kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, zachte
zeep en een zachte, schone spons en
spoel dan grondig met schoon water.
Gebruik een tandenborstel of flessen-
borstel op moeilijk bereikbare plek-
ken. Hardnekkig vastzittend vuil en
insectenresten laten gemakkelijker los
als de bewuste plek alvorens te reini-
gen een paar minuten met een voch-
tige doek wordt bedekt.
Na rijden in r
egen, aan de kust of op
bepekelde wegen
Zilte zeelucht en wegenzout waarmee
wegen in de winter worden bestrooidhebben in combinatie met water een
zeer corrosieve werking; handel daa-
rom als volgt na een rit in een regen-
bui, nabij de kust of op bepekelde
wegen.
OPMERKING:
In de winter gestrooid wegenzout kan
nog tot in de lente aanwezig blijven.
1. Reinig de scooter met koud
water en zachte zeep nadat de
motor is afgekoeld.
DCA10790
LET OP:
Gebruik geen heet water, dit vers-
terkt de corrosieve werking van het
zout.
2. Breng met een spuitbus een
corrosiewerend middel aan op
alle metalen delen, ook op verch-
roomde en vernikkelde compo-
nenten, om zo corrosie te voor-
komen.
Na reiniging
1. Droog de scooter met een zeem-
leren lap of een vochtabsorbe-
rende doek.2. Gebruik een chroompolish om
verchroomde, aluminium en
roestvrijstalen delen te doen
glanzen, ook het uitlaatsysteem.
(Zelfs thermische verkleuringen
op roestvrijstalen uitlaatsystemen
kunnen door oppoetsen worden
verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend
middel aan te brengen op alle
metalen delen, ook op verchro-
omde en vernikkelde componen-
ten, om zo corrosie te voorko-
men.
4. Gebruik oliespray als universeel
schoonmaakmiddel om eventue-
el nog achtergebleven vuil te ver-
wijderen.
5. Werk kleine lakbeschadigingen
bij veroorzaakt door steenslag
e.d.
6. Zet alle gelakte oppervlakken in
de was.
7. Laat de scooter volledig drogen
alvorens te stallen of af te dek-
ken.
VERZORGING EN STALLING VAN DE SCOOTER
7-2
7
1B9-F819D-D2.qxd 13/11/07 12:42 Página 81

DWA10940
s s
WAARSCHUWING
●Controleer of er geen olie of
was op de wielen of de rem-
men zit. Reinig de remschijven
en remvoeringen indien nodig
met een normale remschijfrei-
niger of aceton en spoel de
banden schoon met lauw water
en een mild reinigingsmiddel.
●Test voor u de scooter in
gebruik neemt eerst de rem-
werking en het weggedrag in
bochten.
DCA10800
LET OP:
●Breng een geringe hoeveelheid
oliespray en was aan en verwij-
der overtollige hoeveelheden.
●Breng oliespray of was nooit
aan op rubber of kunststof
delen, behandel deze met een
daartoe bestemd verzorgings-
middel.
●Vermijd het gebruik van schu-
rende poetsmiddelen, deze
tasten de lak aan.
OPMERKING:
Vraag een Yamaha dealer om advies
over de te gebruiken producten.DAU36560
Stalling
Korte termijn
Stal uw scooter steeds op een koele
en droge plek en bescherm indien
nodig tegen stof met een luchtdoorla-
tende stallinghoes.
DCA10820
LET OP:
●Als de scooter wordt gestald in
een slecht geventileerde ruim-
te of in vochtige toestand
wordt afgedekt met een dek-
zeil, zal water en vocht kunnen
binnendringen en roestvorming
veroorzaken.
●Voorkom corrosie door de
machine niet te stallen in een
vochtige kelder, een stal (i.v.m.
de aanwezigheid van ammo-
niakdamp) en in een opsla-
gruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw scooter gedurende
meerdere maanden aaneen te stallen:
1. Volg alle instructies op in de
paragraaf “Verzorging” in dit
hoofdstuk.
VERZORGING EN STALLING VAN DE SCOOTER
7-3
7
1B9-F819D-D2.qxd 13/11/07 12:42 Página 82
