2008 YAMAHA XJR 1300 ESP

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

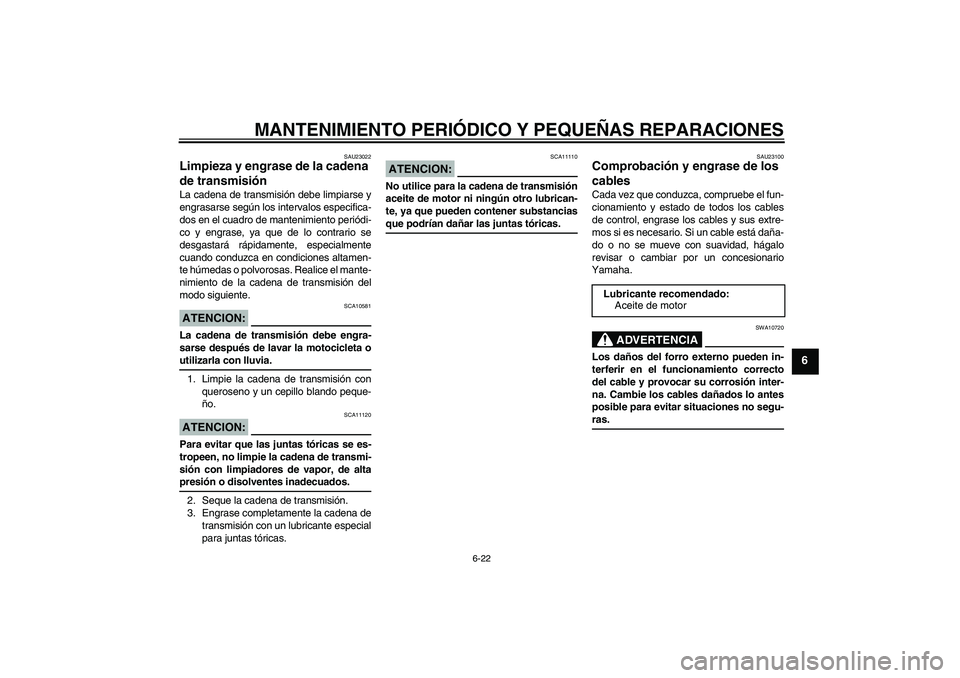

6-22
6
SAU23022
Limpieza y engrase de la cadena
de transmisión La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente
cuando conduzca en condiciones altamen-
te húmedas o polvorosas. Realice el mante-
nimiento de la cadena de transmisión del
modo siguiente.ATENCION:
SCA10581
La cadena de transmisión debe engra-
sarse después de lavar la motocicleta outilizarla con lluvia.
1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño.ATENCION:
SCA11120
Para evitar que las juntas tóricas se es-
tropeen, no limpie la cadena de transmi-
sión con limpiadores de vapor, de altapresión o disolventes inadecuados.
2. Seque la cadena de transmisión.
3. Engrase completamente la cadena de
transmisión con un lubricante especial
para juntas tóricas.
ATENCION:
SCA11110
No utilice para la cadena de transmisión
aceite de motor ni ningún otro lubrican-
te, ya que pueden contener substanciasque podrían dañar las juntas tóricas.
SAU23100
Comprobación y engrase de los
cables Cada vez que conduzca, compruebe el fun-
cionamiento y estado de todos los cables
de control, engrase los cables y sus extre-
mos si es necesario. Si un cable está daña-
do o no se mueve con suavidad, hágalo
revisar o cambiar por un concesionario
Yamaha.
ADVERTENCIA
SWA10720
Los daños del forro externo pueden in-
terferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no segu-ras.Lubricante recomendado:
Aceite de motor
U5WMS5S0.book Page 22 Friday, November 30, 2007 4:14 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

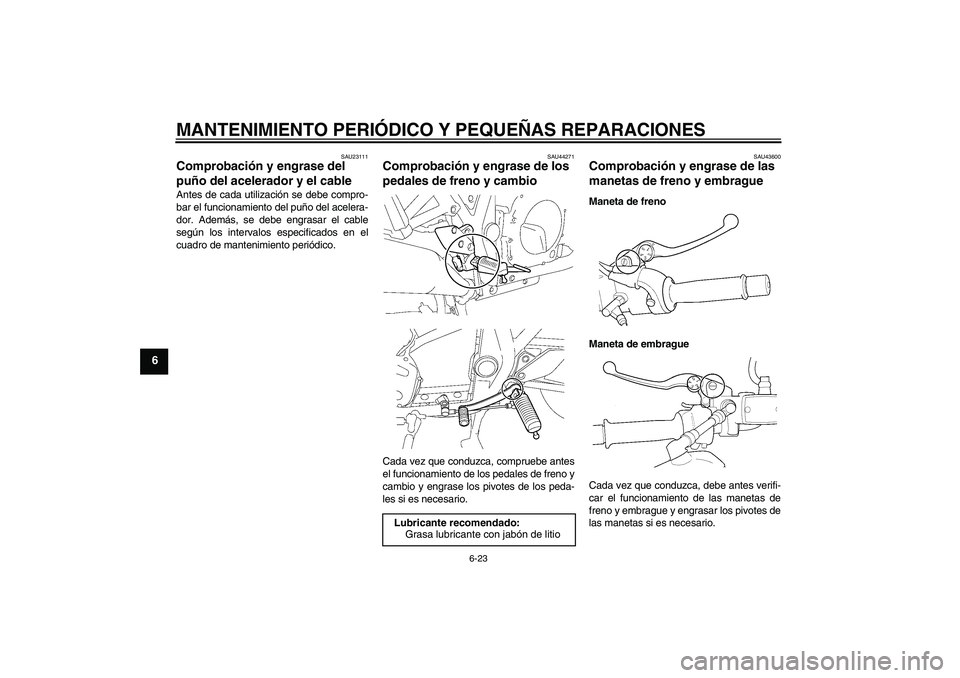

6-23
6
SAU23111
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar el cable
según los intervalos especificados en el
cuadro de mantenimiento periódico.
SAU44271
Comprobación y engrase de los
pedales de freno y cambio Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
SAU43600
Comprobación y engrase de las
manetas de freno y embrague Maneta de freno
Maneta de embrague
Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario. Lubricante recomendado:
Grasa lubricante con jabón de litio
U5WMS5S0.book Page 23 Friday, November 30, 2007 4:14 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

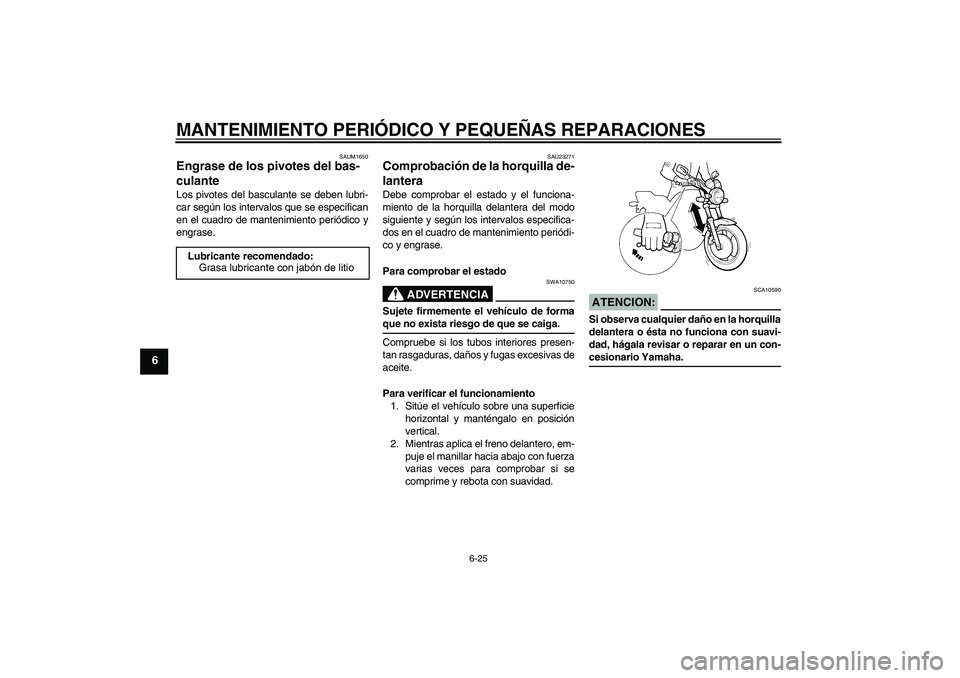

6-25
6
SAUM1650
Engrase de los pivotes del bas-
culante Los pivotes del basculante se deben lubri-
car según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase.
SAU23271
Comprobación de la horquilla de-
lantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y rebota con suavidad.
ATENCION:
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha. Lubricante recomendado:
Grasa lubricante con jabón de litio
U5WMS5S0.book Page 25 Friday, November 30, 2007 4:14 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

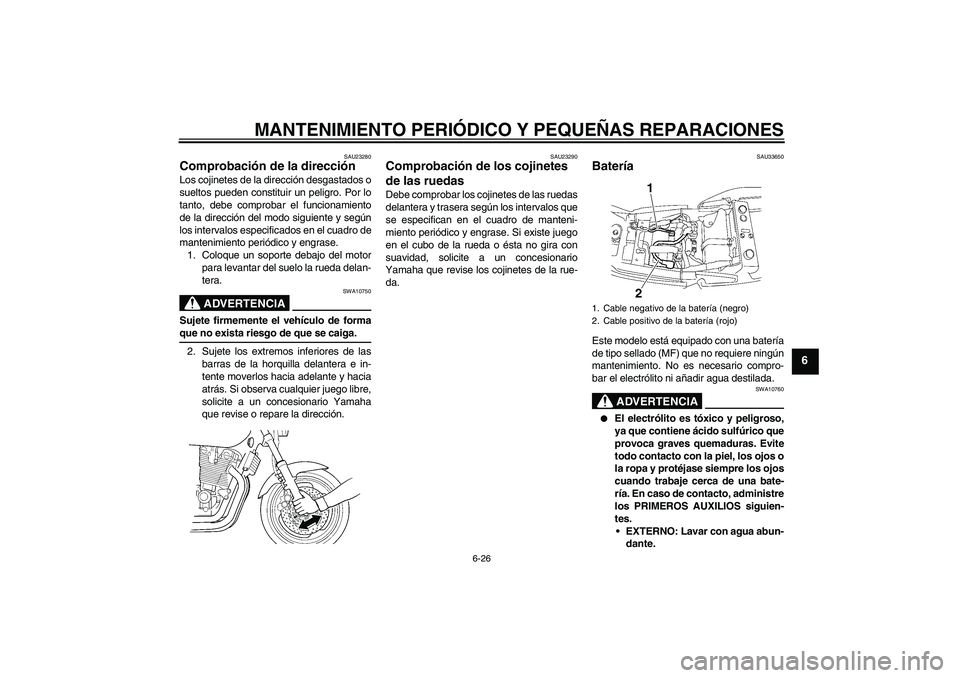

6-26
6
SAU23280
Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por lo
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera.
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego libre,
solicite a un concesionario Yamaha
que revise o repare la dirección.
SAU23290
Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
SAU33650
Batería Este modelo está equipado con una batería
de tipo sellado (MF) que no requiere ningún
mantenimiento. No es necesario compro-
bar el electrólito ni añadir agua destilada.
ADVERTENCIA
SWA10760


El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
1. Cable negativo de la batería (negro)
2. Cable positivo de la batería (rojo)
1
2
U5WMS5S0.book Page 26 Friday, November 30, 2007 4:14 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

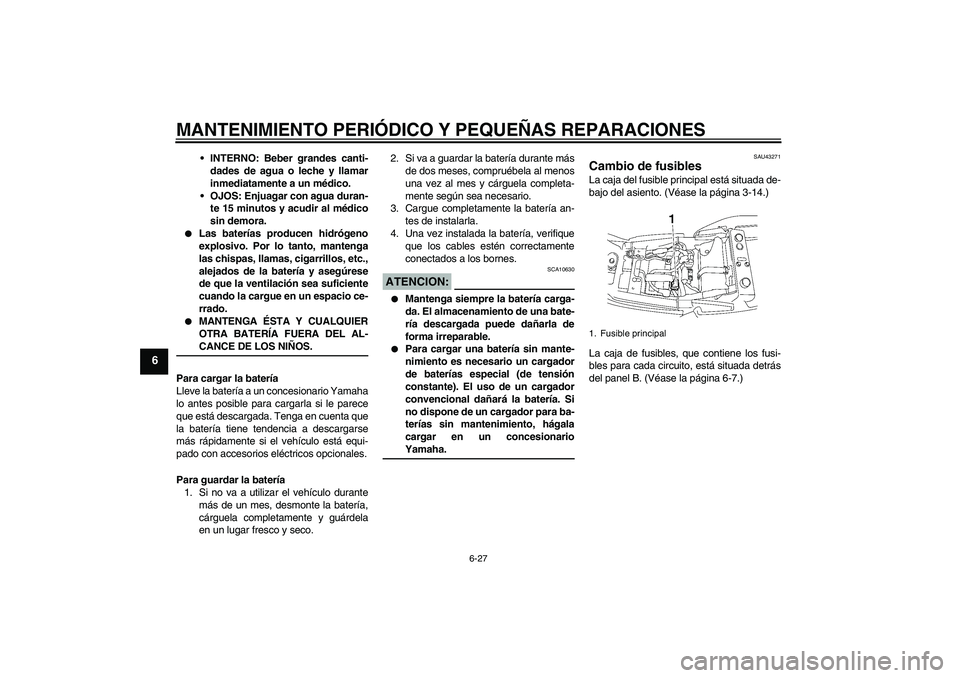

6-27
6
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.


Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.


MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
Para guardar la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.
ATENCION:
SCA10630


Mantenga siempre la batería carga-
da. El almacenamiento de una bate-
ría descargada puede dañarla de
forma irreparable.


Para cargar una batería sin mante-
nimiento es necesario un cargador
de baterías especial (de tensión
constante). El uso de un cargador
convencional dañará la batería. Si
no dispone de un cargador para ba-
terías sin mantenimiento, hágala
cargar en un concesionarioYamaha.
SAU43271
Cambio de fusibles La caja del fusible principal está situada de-
bajo del asiento. (Véase la página 3-14.)
La caja de fusibles, que contiene los fusi-
bles para cada circuito, está situada detrás
del panel B. (Véase la página 6-7.)1. Fusible principal
U5WMS5S0.book Page 27 Friday, November 30, 2007 4:14 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
6
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
ATENCION:
SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-rior al recomendado.
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU23792
Cambio de la bombilla del faro Este modelo está equipado con un faro do-
tado de bombilla de cuarzo. Si se funde la
bombilla del faro, cámbiela del modo si-
guiente.
1. Desmonte el faro extraíble extrayendo
los tornillos.
2. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla.
1. Fusible del faro
2. Fusible del sistema de intermitencia
3. Fusible del encendido
4. Fusible del piloto trasero
5. Fusible del sistema de inyección de gasolina
6. Fusible de repuesto (para el cuentakilóme-
tros, reloj y el sistema inmovilizador)
7. Fusible de reserva
Fusibles especificados:
Fusible principal:
50.0 A
Fusible del faro:
15.0 A
Fusible del piloto trasero:
7.5 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido:
15.0 A
Fusible del sistema de inyección de
gasolina:
15.0 A
Fusible de repuesto:
7.5 A
1. Tornillo
U5WMS5S0.book Page 28 Friday, November 30, 2007 4:14 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

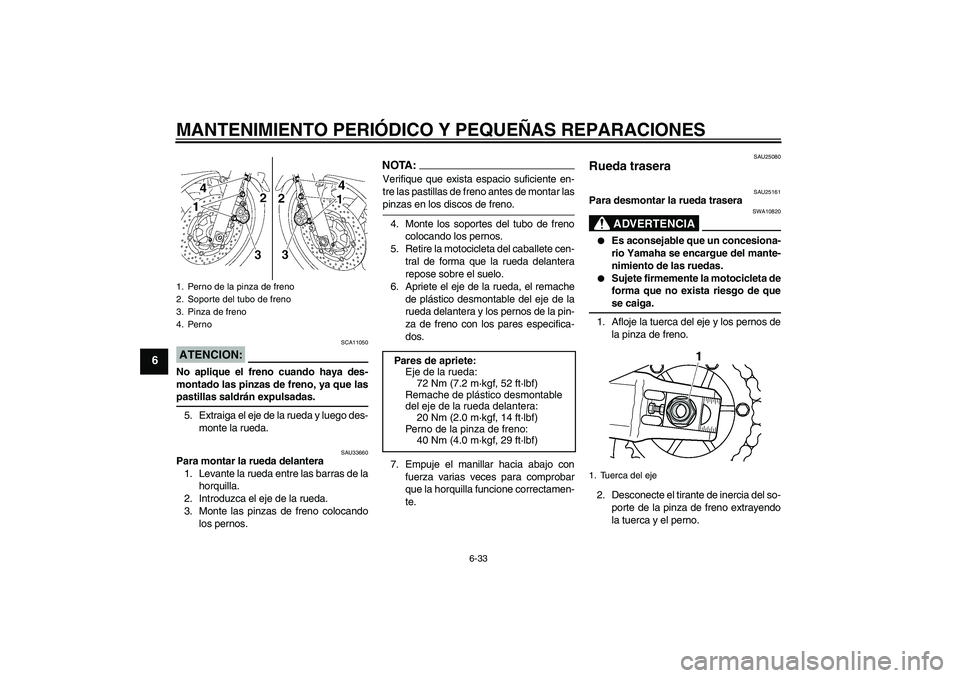

6-33
6
ATENCION:
SCA11050
No aplique el freno cuando haya des-
montado las pinzas de freno, ya que laspastillas saldrán expulsadas.
5. Extraiga el eje de la rueda y luego des-
monte la rueda.
SAU33660
Para montar la rueda delantera
1. Levante la rueda entre las barras de la
horquilla.
2. Introduzca el eje de la rueda.
3. Monte las pinzas de freno colocando
los pernos.
NOTA:Verifique que exista espacio suficiente en-
tre las pastillas de freno antes de montar laspinzas en los discos de freno.
4. Monte los soportes del tubo de freno
colocando los pernos.
5. Retire la motocicleta del caballete cen-
tral de forma que la rueda delantera
repose sobre el suelo.
6. Apriete el eje de la rueda, el remache
de plástico desmontable del eje de la
rueda delantera y los pernos de la pin-
za de freno con los pares especifica-
dos.
7. Empuje el manillar hacia abajo con
fuerza varias veces para comprobar
que la horquilla funcione correctamen-
te.
SAU25080
Rueda trasera
SAU25161
Para desmontar la rueda trasera
ADVERTENCIA
SWA10820


Es aconsejable que un concesiona-
rio Yamaha se encargue del mante-
nimiento de las ruedas.


Sujete firmemente la motocicleta de
forma que no exista riesgo de quese caiga.
1. Afloje la tuerca del eje y los pernos de
la pinza de freno.
2. Desconecte el tirante de inercia del so-
porte de la pinza de freno extrayendo
la tuerca y el perno.
1. Perno de la pinza de freno
2. Soporte del tubo de freno
3. Pinza de freno
4. Perno
Pares de apriete:
Eje de la rueda:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Remache de plástico desmontable
del eje de la rueda delantera:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Perno de la pinza de freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)
1. Tuerca del eje
U5WMS5S0.book Page 33 Friday, November 30, 2007 4:14 PM

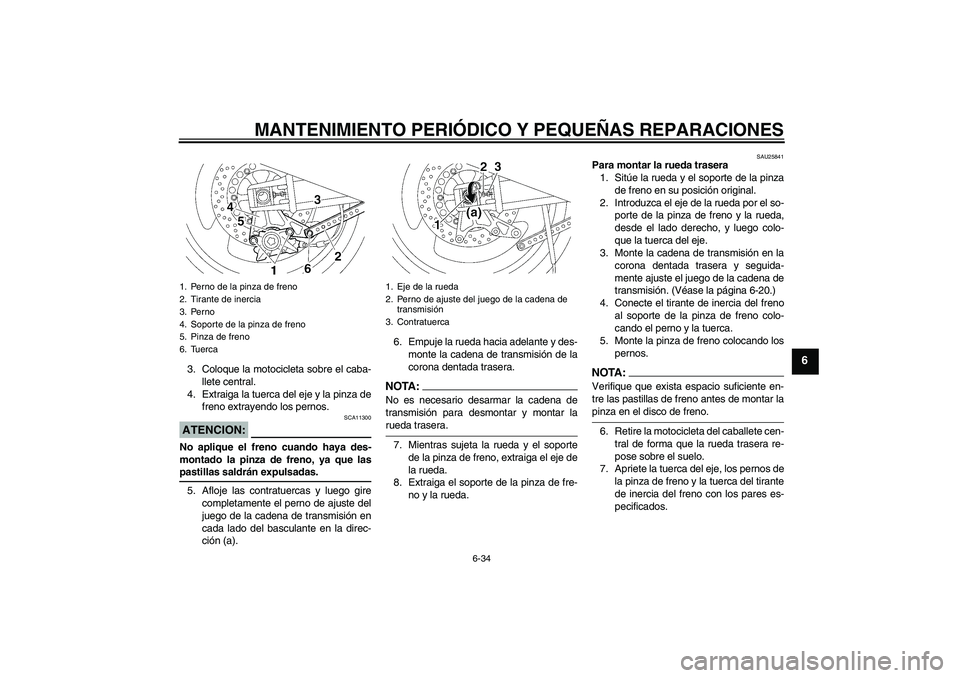

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-34
6
3. Coloque la motocicleta sobre el caba-
llete central.
4. Extraiga la tuerca del eje y la pinza de
freno extrayendo los pernos.ATENCION:
SCA11300
No aplique el freno cuando haya des-
montado la pinza de freno, ya que laspastillas saldrán expulsadas.
5. Afloje las contratuercas y luego gire
completamente el perno de ajuste del
juego de la cadena de transmisión en
cada lado del basculante en la direc-
ción (a).6. Empuje la rueda hacia adelante y des-
monte la cadena de transmisión de la
corona dentada trasera.
NOTA:No es necesario desarmar la cadena de
transmisión para desmontar y montar larueda trasera.
7. Mientras sujeta la rueda y el soporte
de la pinza de freno, extraiga el eje de
la rueda.
8. Extraiga el soporte de la pinza de fre-
no y la rueda.
SAU25841
Para montar la rueda trasera
1. Sitúe la rueda y el soporte de la pinza
de freno en su posición original.
2. Introduzca el eje de la rueda por el so-
porte de la pinza de freno y la rueda,
desde el lado derecho, y luego colo-
que la tuerca del eje.
3. Monte la cadena de transmisión en la
corona dentada trasera y seguida-
mente ajuste el juego de la cadena de
transmisión. (Véase la página 6-20.)
4. Conecte el tirante de inercia del freno
al soporte de la pinza de freno colo-
cando el perno y la tuerca.
5. Monte la pinza de freno colocando los
pernos.NOTA:Verifique que exista espacio suficiente en-
tre las pastillas de freno antes de montar lapinza en el disco de freno.
6. Retire la motocicleta del caballete cen-
tral de forma que la rueda trasera re-
pose sobre el suelo.
7. Apriete la tuerca del eje, los pernos de
la pinza de freno y la tuerca del tirante
de inercia del freno con los pares es-
pecificados.
1. Perno de la pinza de freno
2. Tirante de inercia
3. Perno
4. Soporte de la pinza de freno
5. Pinza de freno
6. Tuerca
1. Eje de la rueda
2. Perno de ajuste del juego de la cadena de
transmisión
3. Contratuerca
U5WMS5S0.book Page 34 Friday, November 30, 2007 4:14 PM
