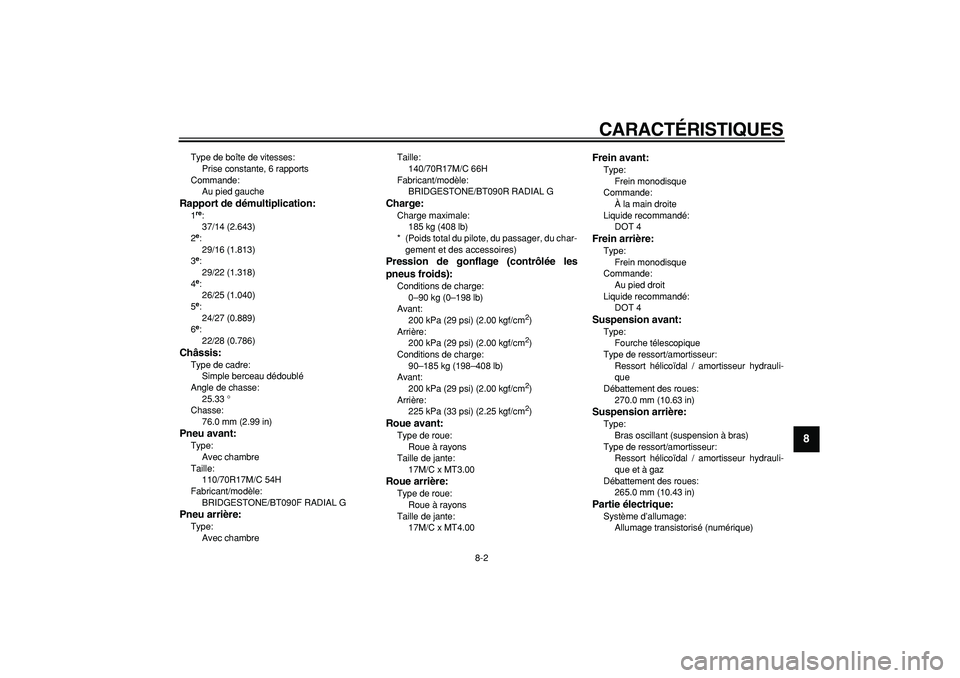

CARACTÉRISTIQUES
8-2
2
3
4
5
6
7
89

Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re

:
37/14 (2.643)
2
e

:
29/16 (1.813)
3
e

:
29/22 (1.318)
4
e

:
26/25 (1.040)
5
e

:
24/27 (0.889)
6
e

:
22/28 (0.786)
Châssis:
Type de cadre:
Simple berceau dédoublé
Angle de chasse:
25.33 °
Chasse:
76.0 mm (2.99 in)
Pneu avant:
Type:
Avec chambre
Taille:
110/70R17M/C 54H
Fabricant/modèle:
BRIDGESTONE/BT090F RADIAL G
Pneu arrière:
Type:
Avec chambreTaille:
140/70R17M/C 66H
Fabricant/modèle:
BRIDGESTONE/BT090R RADIAL G
Charge:
Charge maximale:
185 kg (408 lb)
* (Poids total du pilote, du passager, du char-
gement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Arrière:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Conditions de charge:
90–185 kg (198–408 lb)
Avant:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Arrière:
225 kPa (33 psi) (2.25 kgf/cm
2
)
Roue avant:
Type de roue:
Roue à rayons
Taille de jante:
17M/C x MT3.00
Roue arrière:
Type de roue:
Roue à rayons
Taille de jante:
17M/C x MT4.00
Frein avant:
Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
270.0 mm (10.63 in)
Suspension arrière:
Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que et à gaz
Débattement des roues:
265.0 mm (10.43 in)
Partie électrique:
Système d’allumage:
Allumage transistorisé (numérique)

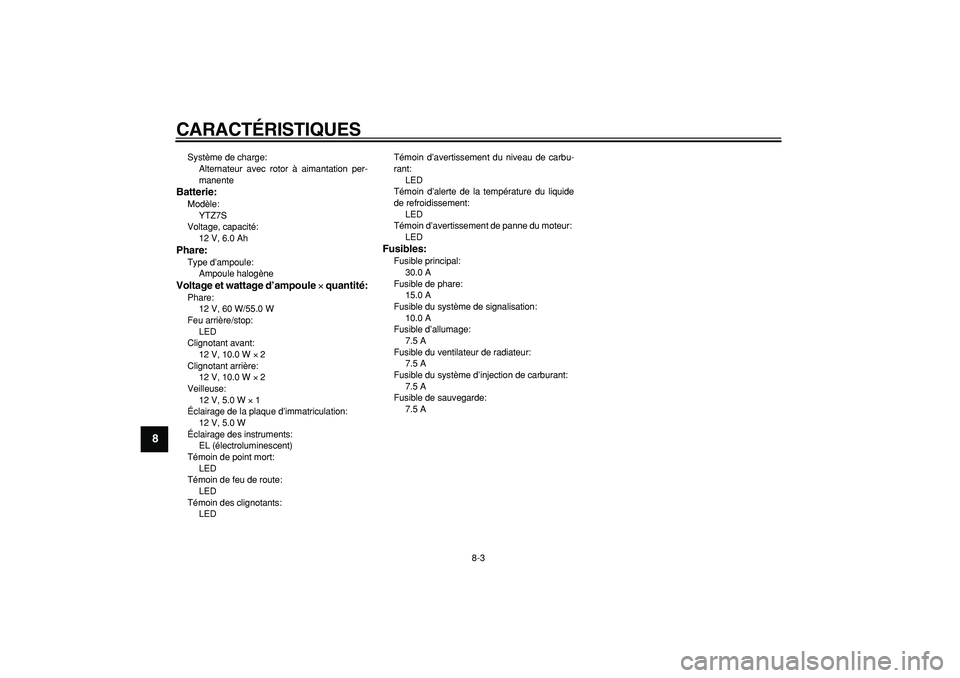

CARACTÉRISTIQUES
8-3
1
2
3
4
5
6
7
8
9

Système de charge:
Alternateur avec rotor à aimantation per-
manente
Batterie:
Modèle:
YTZ7S
Voltage, capacité:
12 V, 6.0 Ah
Phare:
Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule
×
quantité:
Phare:
12 V, 60 W/55.0 W
Feu arrière/stop:
LED
Clignotant avant:
12 V, 10.0 W
×
2
Clignotant arrière:
12 V, 10.0 W
×
2
Veilleuse:
12 V, 5.0 W
×
1
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W
Éclairage des instruments:
EL (électroluminescent)
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin des clignotants:
LEDTémoin d’avertissement du niveau de carbu-
rant:
LED
Témoin d’alerte de la température du liquide
de refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED

Fusibles:
Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
7.5 A
Fusible du ventilateur de radiateur:
7.5 A
Fusible du système d’injection de carburant:
7.5 A
Fusible de sauvegarde:
7.5 A

9-1
2
3
4
5
6
7
8
9

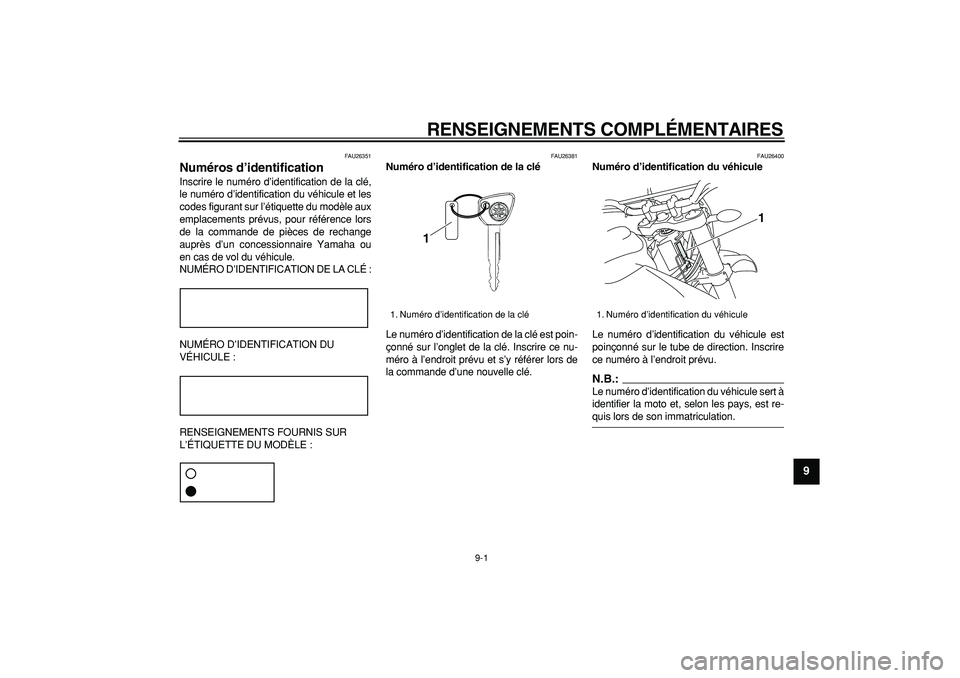

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU26351
Numéros d’identification
Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.:

Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
1. Numéro d’identification de la clé
1

1. Numéro d’identification du véhicule
1

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
1
2
3
4
5
6
7
8
9

FAU26460
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’endroit illustré. Inscrire les renseigne-
ments repris sur cette étiquette dans l’espa-
ce prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.
1. Étiquette des codes du modèle
1

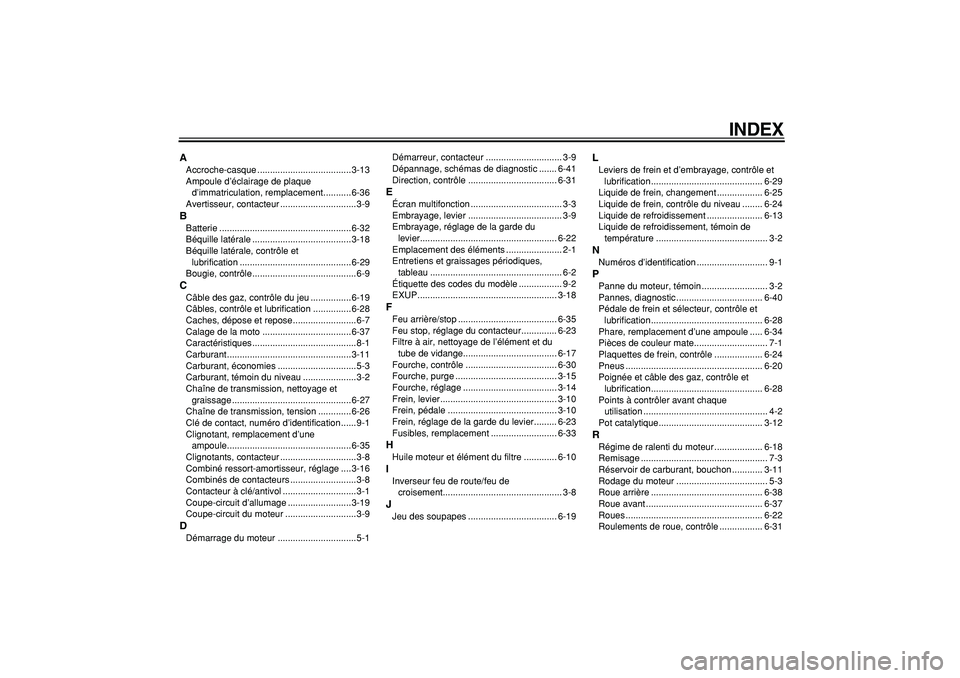

INDEX
A
Accroche-casque .....................................3-13
Ampoule d’éclairage de plaque
d’immatriculation, remplacement...........6-36
Avertisseur, contacteur ..............................3-9
B
Batterie ....................................................6-32
Béquille latérale .......................................3-18
Béquille latérale, contrôle et
lubrification ............................................6-29
Bougie, contrôle.........................................6-9
C
Câble des gaz, contrôle du jeu ................6-19
Câbles, contrôle et lubrification ...............6-28
Caches, dépose et repose.........................6-7
Calage de la moto ...................................6-37
Caractéristiques .........................................8-1
Carburant .................................................3-11
Carburant, économies ...............................5-3
Carburant, témoin du niveau .....................3-2
Chaîne de transmission, nettoyage et
graissage ...............................................6-27
Chaîne de transmission, tension .............6-26
Clé de contact, numéro d’identification ......9-1
Clignotant, remplacement d’une
ampoule.................................................6-35
Clignotants, contacteur ..............................3-8
Combiné ressort-amortisseur, réglage ....3-16
Combinés de contacteurs ..........................3-8
Contacteur à clé/antivol .............................3-1
Coupe-circuit d’allumage .........................3-19
Coupe-circuit du moteur ............................3-9
D
Démarrage du moteur ...............................5-1Démarreur, contacteur .............................. 3-9
Dépannage, schémas de diagnostic ....... 6-41
Direction, contrôle ................................... 6-31
E
Écran multifonction .................................... 3-3
Embrayage, levier ..................................... 3-9
Embrayage, réglage de la garde du
levier...................................................... 6-22
Emplacement des éléments ...................... 2-1
Entretiens et graissages périodiques,
tableau .................................................... 6-2
Étiquette des codes du modèle ................. 9-2
EXUP....................................................... 3-18
F
Feu arrière/stop ....................................... 6-35
Feu stop, réglage du contacteur.............. 6-23
Filtre à air, nettoyage de l’élément et du
tube de vidange..................................... 6-17
Fourche, contrôle .................................... 6-30
Fourche, purge ........................................ 3-15
Fourche, réglage ..................................... 3-14
Frein, levier.............................................. 3-10
Frein, pédale ........................................... 3-10
Frein, réglage de la garde du levier......... 6-23
Fusibles, remplacement .......................... 6-33
H
Huile moteur et élément du filtre ............. 6-10
I
Inverseur feu de route/feu de
croisement............................................... 3-8
J
Jeu des soupapes ................................... 6-19
L
Leviers de frein et d’embrayage, contrôle et
lubrification ............................................ 6-29
Liquide de frein, changement .................. 6-25
Liquide de frein, contrôle du niveau ........ 6-24
Liquide de refroidissement ...................... 6-13
Liquide de refroidissement, témoin de
température ............................................ 3-2
N
Numéros d’identification ............................ 9-1
P
Panne du moteur, témoin .......................... 3-2
Pannes, diagnostic .................................. 6-40
Pédale de frein et sélecteur, contrôle et
lubrification ............................................ 6-28
Phare, remplacement d’une ampoule ..... 6-34
Pièces de couleur mate............................. 7-1
Plaquettes de frein, contrôle ................... 6-24
Pneus ...................................................... 6-20
Poignée et câble des gaz, contrôle et
lubrification ............................................ 6-28
Points à contrôler avant chaque
utilisation ................................................. 4-2
Pot catalytique......................................... 3-12
R
Régime de ralenti du moteur ................... 6-18
Remisage .................................................. 7-3
Réservoir de carburant, bouchon ............ 3-11
Rodage du moteur .................................... 5-3
Roue arrière ............................................ 6-38
Roue avant .............................................. 6-37
Roues ...................................................... 6-22
Roulements de roue, contrôle ................. 6-31

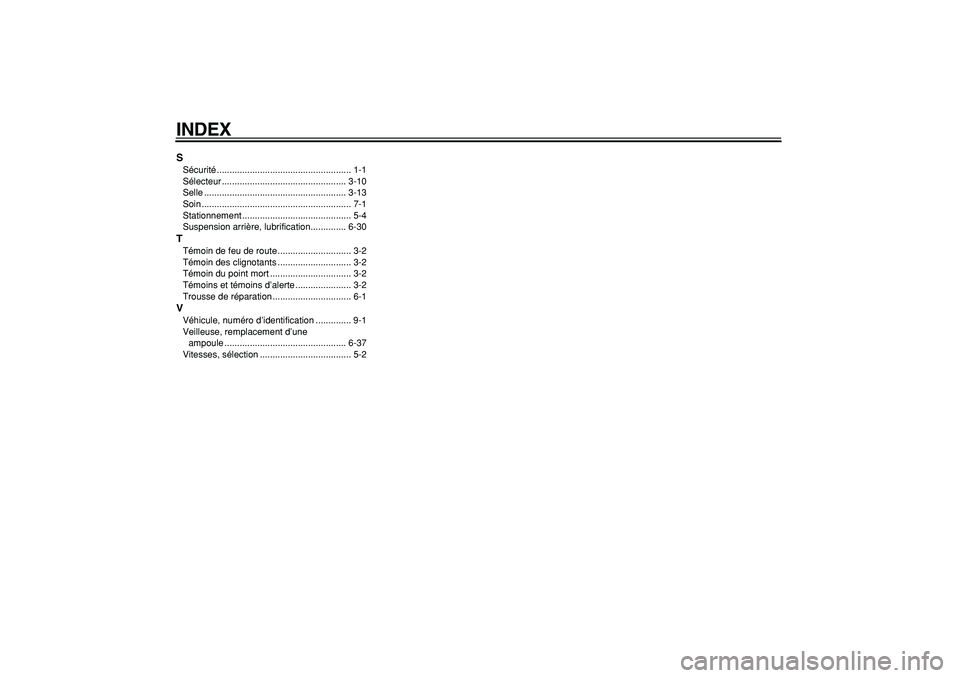

INDEX
S
Sécurité..................................................... 1-1
Sélecteur ................................................. 3-10
Selle ........................................................ 3-13
Soin ........................................................... 7-1
Stationnement ........................................... 5-4
Suspension arrière, lubrification.............. 6-30
T
Témoin de feu de route ............................. 3-2
Témoin des clignotants ............................. 3-2
Témoin du point mort ................................ 3-2
Témoins et témoins d’alerte ...................... 3-2
Trousse de réparation ............................... 6-1
V
Véhicule, numéro d’identification .............. 9-1
Veilleuse, remplacement d’une
ampoule ................................................ 6-37
Vitesses, sélection .................................... 5-2
