2008 YAMAHA WR 250F ESP

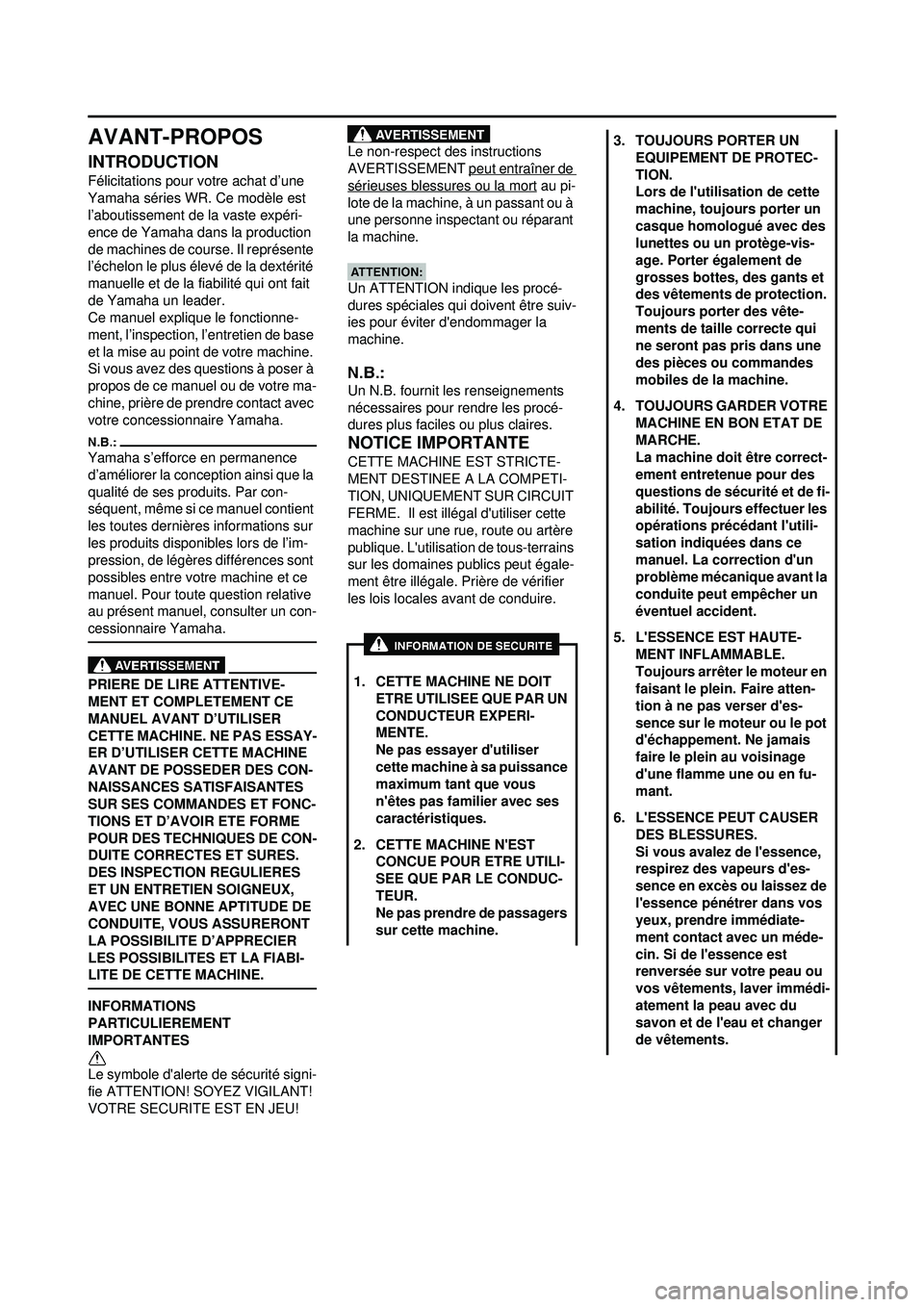

AVANT-PROPOS
INTRODUCTION
Félicitations pour votre achat d’une
Yamaha séries WR. Ce modèle est
l’aboutissement de la vaste expéri-
ence de Yamaha dans la production
de machines de course. Il représente
l’échelon le plus élevé de la dextérité
manuelle et de la fiabilité qui ont fait
de Yamaha un leader.
Ce manuel explique le fonctionne-
ment, l’inspection, l’entretien de base
et la mise au point de votre machine.
Si vous avez des questions à poser à
propos de ce manuel ou de votre ma-
chine, prière de prendre contact avec
votre concessionnaire Yamaha.
Yamaha s’efforce en permanence
d’améliorer la conception ainsi que la
qualité de ses produits. Par con-
séquent, même si ce manuel contient
les toutes dernières informations sur
les produits disponibles lors de l’im-
pression, de légères différences sont
possibles entre votre machine et ce
manuel. Pour toute question relative
au présent manuel, consulter un con-
cessionnaire Yamaha.
PRIERE DE LIRE ATTENTIVE-
MENT ET COMPLETEMENT CE
MANUEL AVANT D’UTILISER
CETTE MACHINE. NE PAS ESSAY-
ER D’UTILISER CETTE MACHINE
AVANT DE POSSEDER DES CON-
NAISSANCES SATISFAISANTES
SUR SES COMMANDES ET FONC-
TIONS ET D’AVOIR ETE FORME
POUR DES TECHNIQUES DE CON-
DUITE CORRECTES ET SURES.
DES INSPECTION REGULIERES
ET UN ENTRETIEN SOIGNEUX,
AVEC UNE BONNE APTITUDE DE
CONDUITE, VOUS ASSURERONT
LA POSSIBILITE D’APPRECIER
LES POSSIBILITES ET LA FIABI-
LITE DE CETTE MACHINE.
INFORMATIONS
PARTICULIEREMENT
IMPORTANTES
Le symbole d'alerte de sécurité signi-
fie ATTENTION! SOYEZ VIGILANT!
VOTRE SECURITE EST EN JEU! Le non-respect des instructions
AVERTISSEMENT peut entraîner de
sérieuses blessures ou la mort au pi-
lote de la machine, à un passant ou à
une personne inspectant ou réparant
la machine.
Un ATTENTION indique les procé-
dures spéciales qui doivent être suiv-
ies pour éviter d'endommager la
machine.
Un N.B. fournit les renseignements
nécessaires pour rendre les procé-
dures plus faciles ou plus claires.
NOTICE IMPORTANTE
CETTE MACHINE EST STRICTE-
MENT DESTINEE A LA COMPETI-
TION, UNIQUEMENT SUR CIRCUIT
FERME. Il est illégal d'utiliser cette
machine sur une rue, route ou artère
publique. L'utilisation de tous-terrains
sur les domaines publics peut égale-
ment être illégale. Prière de vérifier
les lois locales avant de conduire.
1. CETTE MACHINE NE DOIT ETRE UTILISEE QUE PAR UN
CONDUCTEUR EXPERI-
MENTE.
Ne pas essayer d'utiliser
cette machine à sa puissance
maximum tant que vous
n'êtes pas familier avec ses
caractéristiques.
2. CETTE MACHINE N'EST CONCUE POUR ETRE UTILI-
SEE QUE PAR LE CONDUC-
TEUR.
Ne pas prendre de passagers
sur cette machine.
3. TOUJOURS PORTER UN EQUIPEMENT DE PROTEC-
TION.
Lors de l'utilisation de cette
machine, toujours porter un
casque homologué avec des
lunettes ou un protège-vis-
age. Porter également de
grosses bottes, des gants et
des vêtements de protection.
Toujours porter des vête-
ments de taille correcte qui
ne seront pas pris dans une
des pièces ou commandes
mobiles de la machine.
4. TOUJOURS GARDER VOTRE MACHINE EN BON ETAT DE
MARCHE.
La machine doit être correct-
ement entretenue pour des
questions de sécurité et de fi-
abilité. Toujours effectuer les
opérations précédant l'utili-
sation indiquées dans ce
manuel. La correction d'un
problème mécanique avant la
conduite peut empêcher un
éventuel accident.
5. L'ESSENCE EST HAUTE- MENT INFLAMMABLE.
Toujours arrêter le moteur en
faisant le plein. Faire atten-
tion à ne pas verser d'es-
sence sur le moteur ou le pot
d'échappement. Ne jamais
faire le plein au voisinage
d'une flamme une ou en fu-
mant.
6. L'ESSENCE PEUT CAUSER DES BLESSURES.
Si vous avalez de l'essence,
respirez des vapeurs d'es-
sence en excès ou laissez de
l'essence pénétrer dans vos
yeux, prendre immédiate-
ment contact avec un méde-
cin. Si de l'essence est
renversée sur votre peau ou
vos vêtements, laver immédi-
atement la peau avec du
savon et de l'eau et changer
de vêtements.

1-8

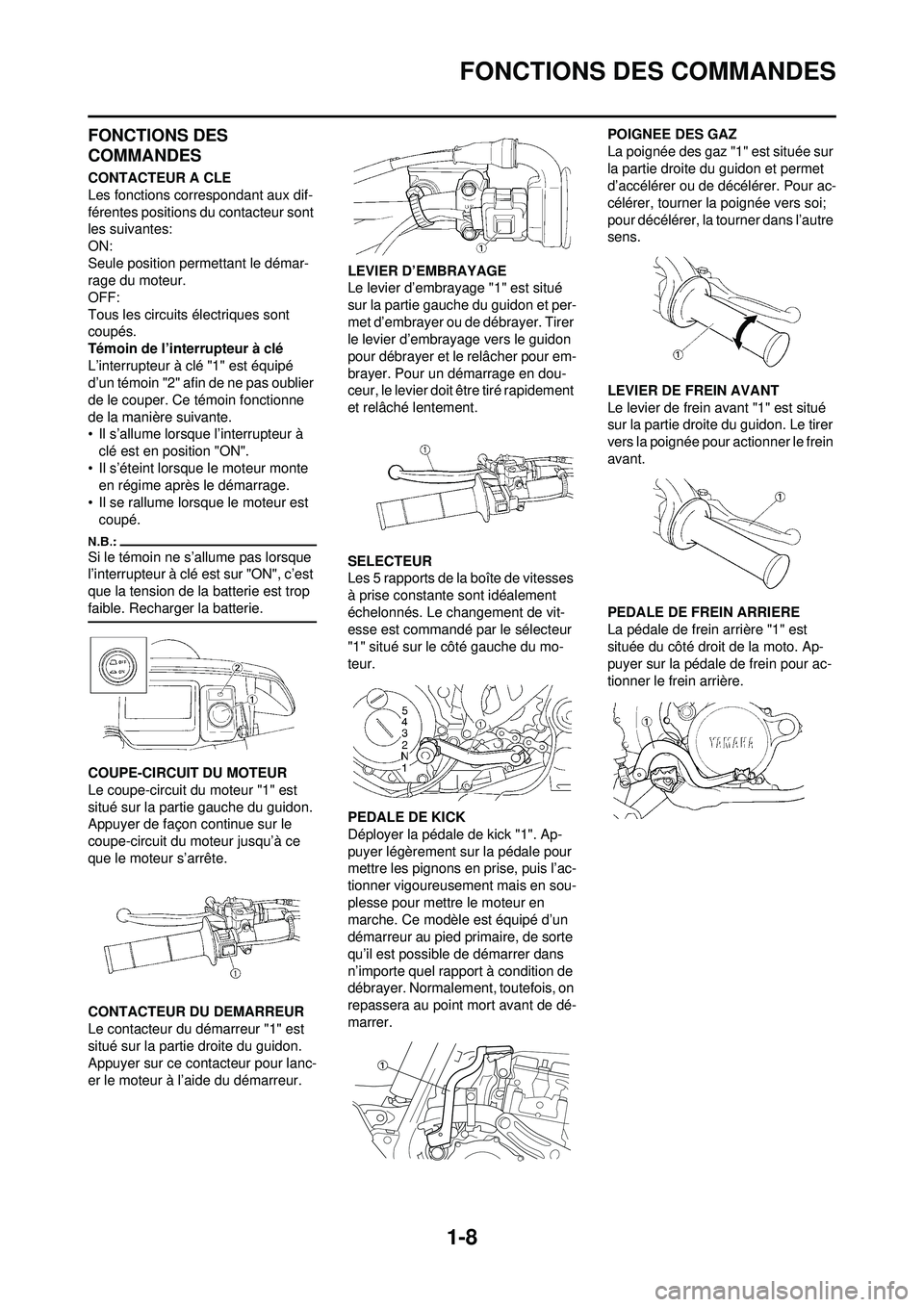

FONCTIONS DES COMMANDES
FONCTIONS DES
COMMANDES
CONTACTEUR A CLE
Les fonctions correspondant aux dif-
férentes positions du contacteur sont
les suivantes:
ON:
Seule position permettant le démar-
rage du moteur.
OFF:
Tous les circuits électriques sont
coupés.
Témoin de l’interrupteur à clé
L’interrupteur à clé "1" est équipé
d’un témoin "2" afin de ne pas oublier
de le couper. Ce témoin fonctionne
de la manière suivante.
• Il s’allume lorsque l’interrupteur à clé est en position "ON".
• Il s’éteint lorsque le moteur monte en régime après le démarrage.
• Il se rallume lorsque le moteur est
coupé.
Si le témoin ne s’allume pas lorsque
l’interrupteur à clé est sur "ON", c’est
que la tension de la batterie est trop
faible. Recharger la batterie.
COUPE-CIRCUIT DU MOTEUR
Le coupe-circuit du moteur "1" est
situé sur la partie gauche du guidon.
Appuyer de façon continue sur le
coupe-circuit du moteur jusqu’à ce
que le moteur s’arrête.
CONTACTEUR DU DEMARREUR
Le contacteur du démarreur "1" est
situé sur la partie droite du guidon.
Appuyer sur ce contacteur pour lanc-
er le moteur à l’aide du démarreur. LEVIER D’EMBRAYAGE
Le levier d’embrayage "1" est situé
sur la partie gauche du guidon et per-
met d’embrayer ou de débrayer. Tirer
le levier d’embrayage vers le guidon
pour débrayer et le relâcher pour em-
brayer. Pour un démarrage en dou-
ceur, le levier doit être tiré rapidement
et relâché lentement.
SELECTEUR
Les 5 rapports de la boîte de vitesses
à prise constante
sont idéalement
échelonnés. Le changement de vit-
esse est commandé par le sélecteur
"1" situé sur le côté gauche du mo-
teur.
PEDALE DE KICK
Déployer la pédale de kick "1". Ap-
puyer légèrement sur la pédale pour
mettre les pignons en prise, puis l’ac-
tionner vigoureusement mais en sou-
plesse pour mettre le moteur en
marche. Ce modèle est équipé d’un
démarreur au pied primaire, de sorte
qu’il est possible de démarrer dans
n’importe quel rapport à condition de
débrayer. Normalement, toutefois, on
repassera au point mort avant de dé-
marrer. POIGNEE DES GAZ
La poignée des gaz "1" est située sur
la partie droite du guidon et permet
d’accélérer ou de décélérer. Pour ac-
célérer, tourner la poignée vers soi;
pour décélérer, la tourner dans l’autre
sens.
LEVIER DE FREIN AVANT
Le levier de frein avant "1" est situé
sur la partie droite du guidon. Le tirer
vers la poignée pour actionner le frein
avant.
PEDALE DE FREIN ARRIERE
La pédale de frein arrière "1" est
située du côté droit de la moto. Ap-
puyer sur la pédale de frein pour ac-
tionner le frein arrière.

2-26

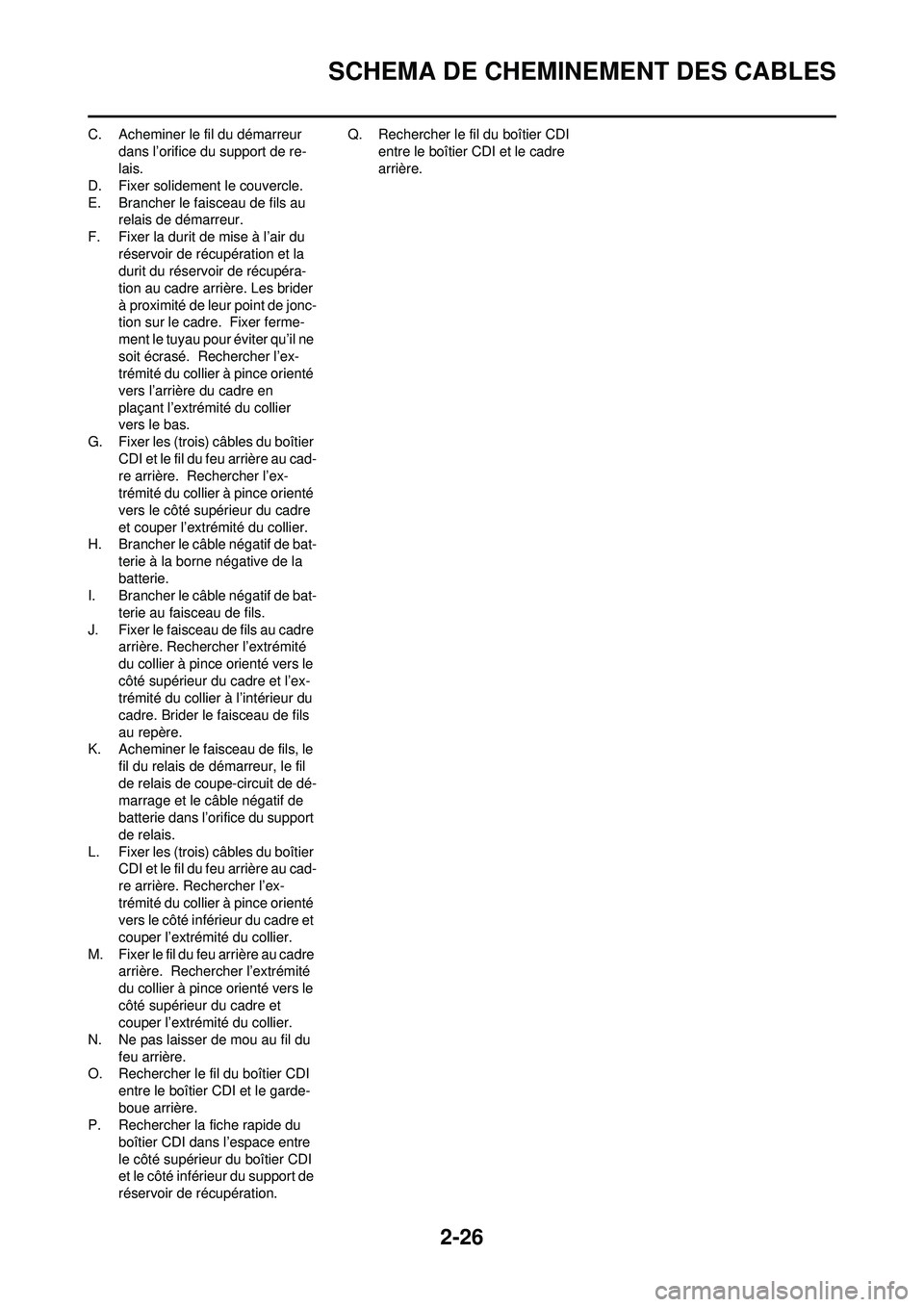

SCHEMA DE CHEMINEMENT DES CABLES
C. Acheminer le fil du démarreur dans l’orifice du support de re-
lais.
D. Fixer solidement le couvercle.
E. Brancher le faisceau de fils au relais de démarreur.
F. Fixer la durit de mise à l’air du
réservoir de récupération et la
durit du réserv oir de récupéra-
tion au cadre arrière. Les brider
à proximité de leur point de jonc-
tion sur le cadre. Fixer ferme-
ment le tuyau pour éviter qu’il ne
soit écrasé. Rechercher l’ex-
trémité du collier à pince orienté
vers l’arrière du cadre en
plaçant l’extrémité du collier
vers le bas.
G. Fixer les (trois) câbles du boîtier
CDI et le fil du feu arrière au cad-
re arrière. Rechercher l’ex-
trémité du collier à pince orienté
vers le côté supérieur du cadre
et couper l’extrémité du collier.
H. Brancher le câble négatif de bat-
terie à la borne négative de la
batterie.
I. Brancher le câble négatif de bat-
terie au faisceau de fils.
J. Fixer le faisceau de fils au cadre
arrière. Rechercher l’extrémité
du collier à pince orienté vers le
côté supérieur du cadre et l’ex-
trémité du collier à l’intérieur du
cadre. Brider le faisceau de fils
au repère.
K. Acheminer le faisceau de fils, le
fil du relais de démarreur, le fil
de relais de coupe-circuit de dé-
marrage et le câble négatif de
batterie dans l’orifice du support
de relais.
L. Fixer les (trois) câbles du boîtier CDI et le fil du feu arrière au cad-
re arrière. Rechercher l’ex-
trémité du collier à pince orienté
vers le côté inférieur du cadre et
couper l’extrémité du collier.
M. Fixer le fil du feu arrière au cadre arrière. Rechercher l’extrémité
du collier à pince orienté vers le
côté supérieur du cadre et
couper l’extrémité du collier.
N. Ne pas laisser de mou au fil du
feu arrière.
O. Rechercher le fil du boîtier CDI entre le boîtier CDI et le garde-
boue arrière.
P. Rechercher la fiche rapide du boîtier CDI dans l’espace entre
le côté supérieur du boîtier CDI
et le côté inférieur du support de
réservoir de récupération. Q. Rechercher le fil du boîtier CDI
entre le boîtier CDI et le cadre
arrière.

3-1

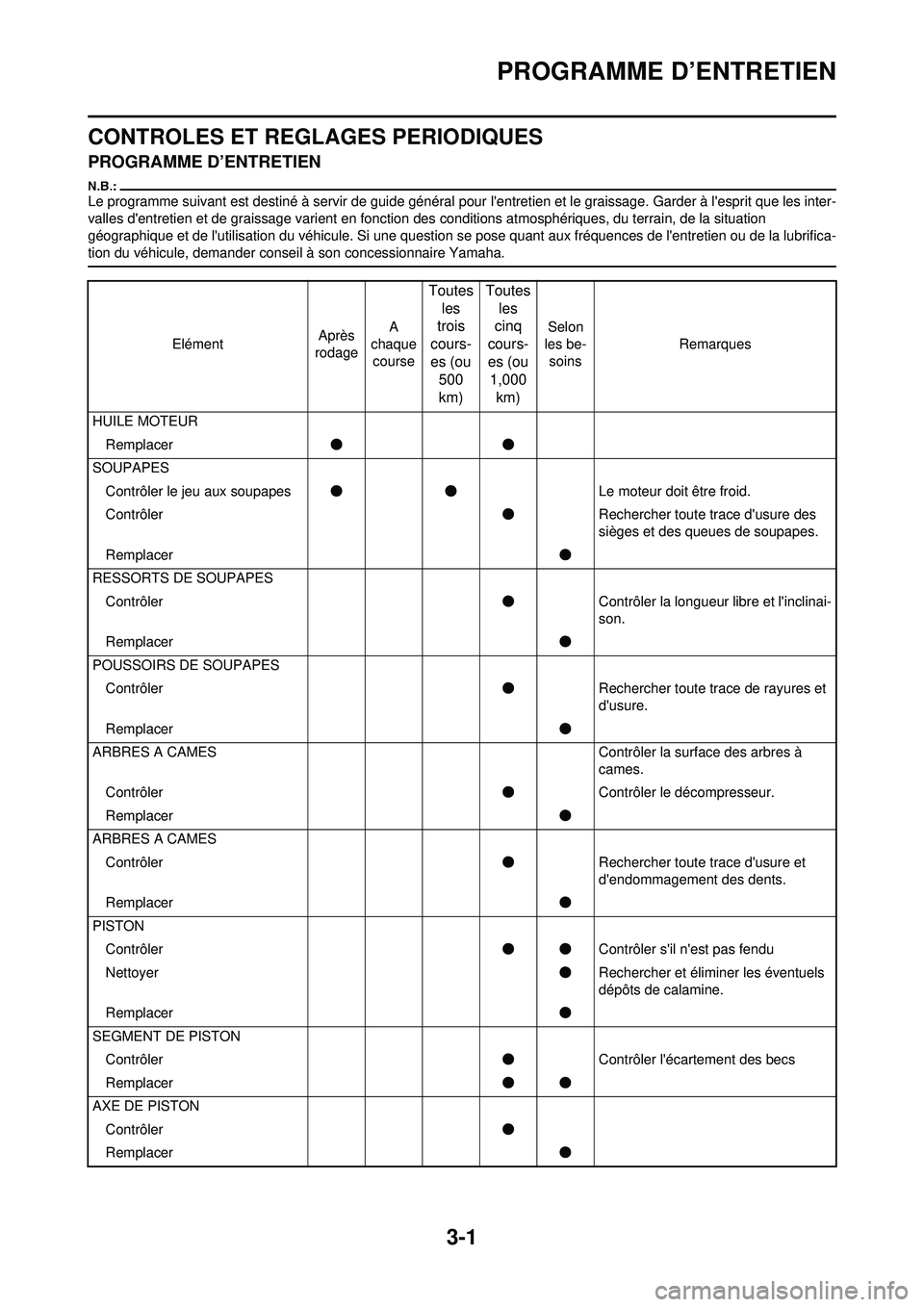

PROGRAMME D’ENTRETIEN
CONTROLES ET REGLAGES PERIODIQUES
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l'entretien et le graissage. Garder à l'esprit que les inter-
valles d'entretien et de graissage varient en fonction des conditions atmosphériques, du terrain, de la situation
géographique et de l'utilisation du véhicule. Si une question se pose quant aux fréquences de l'entretien ou de la lubrifica-
tion du véhicule, demander conseil à son concessionnaire Yamaha.
Elément Après
rodage A
chaque course
Toutes les
trois
cours-
es (ou 500
km) Toutes
les
cinq
cours-
es (ou 1,000
km)
Selon
les be- soins Remarques
HUILE MOTEUR Remplacer ●●
SOUPAPES Contrôler le jeu aux soupapes ●● Le moteur doit être froid.
Contrôler ●Rechercher toute trace d'usure des
sièges et des queues de soupapes.
Remplacer ●
RESSORTS DE SOUPAPES Contrôler ●Contrôler la longueur libre et l'inclinai-
son.
Remplacer ●
POUSSOIRS DE SOUPAPES Contrôler ●Rechercher toute trace de rayures et
d'usure.
Remplacer ●
ARBRES A CAMES Contrôler la surface des arbres à
cames.
Contrôler ●Contrôler le décompresseur.
Remplacer ●
ARBRES A CAMES Contrôler ●Rechercher toute trace d'usure et
d'endommagement des dents.
Remplacer ●
PISTON Contrôler ●●Contrôler s'il n'est pas fendu
Nettoyer ●Rechercher et éliminer les éventuels
dépôts de calamine.
Remplacer ●
SEGMENT DE PISTON Contrôler ●Contrôler l'écartement des becs
Remplacer ●●
AXE DE PISTON Contrôler ●
Remplacer ●

3-12
MOTEUR

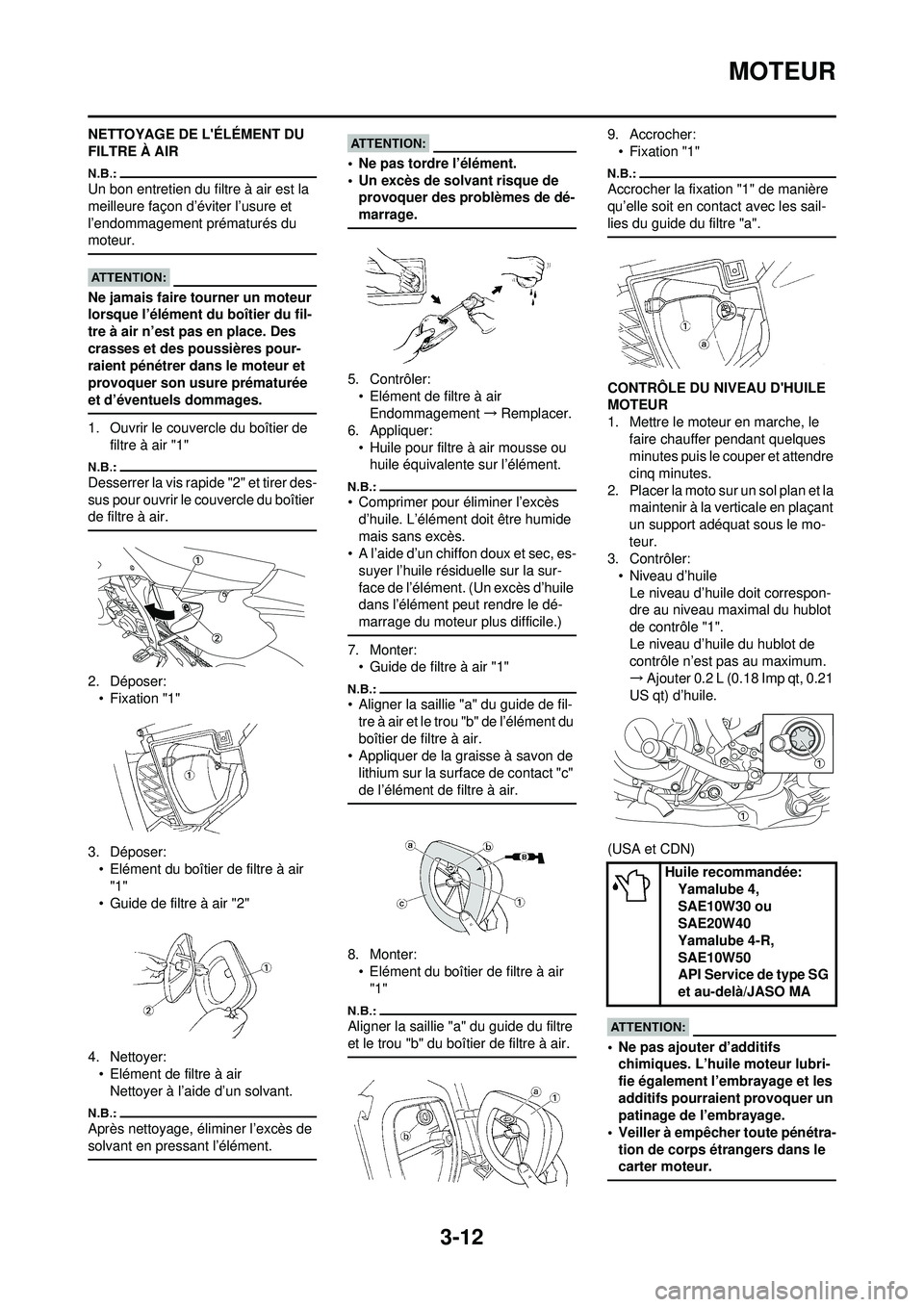

NETTOYAGE DE L'ÉLÉMENT DU
FILTRE À AIR
Un bon entretien du filtre à air est la
meilleure façon d’éviter l’usure et
l’endommagement prématurés du
moteur.
Ne jamais faire tourner un moteur
lorsque l’élément du boîtier du fil-
tre à air n’est pas en place. Des
crasses et des poussières pour-
raient pénétrer dans le moteur et
provoquer son usure prématurée
et d’éventuels dommages.
1. Ouvrir le couvercle du boîtier de
filtre à air "1"
Desserrer la vis rapi de "2" et tirer des-
sus pour ouvrir le couvercle du boîtier
de filtre à air.
2. Déposer: • Fixation "1"
3. Déposer: • Elément du boîtier de filtre à air "1"
• Guide de filtre à air "2"
4. Nettoyer: • Elément de filtre à airNettoyer à l’aide d’un solvant.
Après nettoyage, éliminer l’excès de
solvant en pressant l’élément.
• Ne pas tordre l’élément.
• Un excès de solvant risque de provoquer des problèmes de dé-
marrage.
5. Contrôler:
• Elément de filtre à airEndommagement →Remplacer.
6. Appliquer:
• Huile pour filtre à air mousse ou huile équivalente sur l’élément.
• Comprimer pour éliminer l’excès d’huile. L’élément doit être humide
mais sans excès.
• A l’aide d’un chiffon doux et sec, es- suyer l’huile résiduelle sur la sur-
face de l’élément. (Un excès d’huile
dans l’élément peut rendre le dé-
marrage du moteur plus difficile.)
7. Monter:• Guide de filtre à air "1"
• Aligner la saillie "a" du guide de fil-tre à air et le trou "b" de l’élément du
boîtier de filtre à air.
• Appliquer de la graisse à savon de
lithium sur la surface de contact "c"
de l’élément de filtre à air.
8. Monter:• Elément du boîtier de filtre à air "1"
Aligner la saillie "a" du guide du filtre
et le trou "b" du boîtier de filtre à air.
9. Accrocher:
• Fixation "1"
Accrocher la fixation "1" de manière
qu’elle soit en contact avec les sail-
lies du guide du filtre "a".
CONTRÔLE DU NIVEAU D'HUILE
MOTEUR
1. Mettre le moteur en marche, le faire chauffer pendant quelques
minutes puis le couper et attendre
cinq minutes.
2. Placer la moto sur un sol plan et la maintenir à la verticale en plaçant
un support adéquat sous le mo-
teur.
3. Contrôler: • Niveau d’huile
Le niveau d’huile doit correspon-
dre au niveau maximal du hublot
de contrôle "1".
Le niveau d’huile du hublot de
contrôle n’est pas au maximum.
→ Ajouter 0.2 L (0.18 Imp qt, 0.21
US qt) d’huile.
(USA et CDN)
• Ne pas ajouter d’additifs chimiques. L’huile moteur lubri-
fie également l’embrayage et les
additifs pourraient provoquer un
patinage de l’embrayage.
• Veiller à empêcher toute pénétra- tion de corps étrangers dans le
carter moteur.
Huile recommandée: Yamalube 4,
SAE10W30 ou
SAE20W40
Yamalube 4-R,
SAE10W50
API Service de type SG
et au-delà/JASO MA

3-18
CHÂSSIS

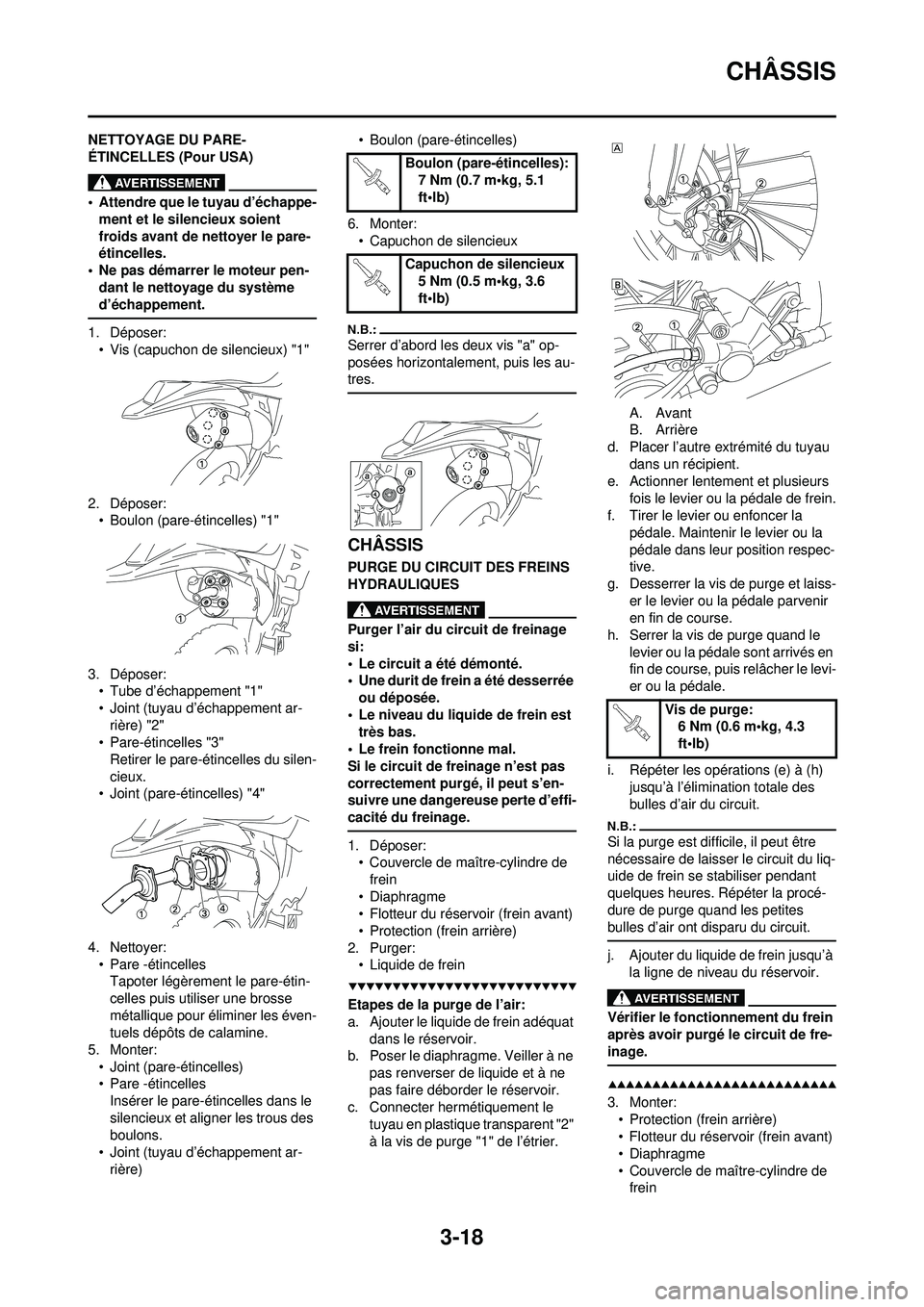

NETTOYAGE DU PARE-
ÉTINCELLES (Pour USA)
• Attendre que le tuyau d’échappe-ment et le silencieux soient
froids avant de nettoyer le pare-
étincelles.
• Ne pas démarrer le moteur pen- dant le nettoyage du système
d’échappement.
1. Déposer:• Vis (capuchon de silencieux) "1"
2. Déposer: • Boulon (pare-étincelles) "1"
3. Déposer: • Tube d’échappement "1"
• Joint (tuyau d’échappement ar-rière) "2"
• Pare-étincelles "3"
Retirer le pare-étincelles du silen-
cieux.
• Joint (pare-étincelles) "4"
4. Nettoyer: • Pare -étincellesTapoter légèrement le pare-étin-
celles puis utiliser une brosse
métallique pour éliminer les éven-
tuels dépôts de calamine.
5. Monter: • Joint (pare-étincelles)
• Pare -étincelles
Insérer le pare-étincelles dans le
silencieux et aligner les trous des
boulons.
• Joint (tuyau d’échappement ar- rière) • Boulon (pare-étincelles)
6. Monter: • Capuchon de silencieuxSerrer d’abord les deux vis "a" op-
posées horizontalement, puis les au-
tres.
CHÂSSIS
PURGE DU CIRCUIT DES FREINS
HYDRAULIQUES
Purger l’air du circuit de freinage
si:
• Le circuit a été démonté.
• Une durit de frein a été desserrée
ou déposée.
• Le niveau du liquide de frein est très bas.
• Le frein fonc tionne mal.
Si le circuit de freinage n’est pas
correctement purgé, il peut s’en-
suivre une dangereuse perte d’effi-
cacité du freinage.
1. Déposer: • Couvercle de maître-cylindre de
frein
• Diaphragme
• Flotteur du réservoir (frein avant)
• Protection (frein arrière)
2. Purger: • Liquide de frein
Etapes de la purge de l’air:
a. Ajouter le liquide de frein adéquat
dans le réservoir.
b. Poser le diaphragme. Veiller à ne pas renverser de liquide et à ne
pas faire déborder le réservoir.
c. Connecter hermétiquement le tuyau en plastique transparent "2"
à la vis de purge "1" de l’étrier. A. Avant
B. Arrière
d. Placer l’autre extrémité du tuyau dans un récipient.
e. Actionner lentem ent et plusieurs
fois le levier ou la pédale de frein.
f. Tirer le levier ou enfoncer la
pédale. Maintenir le levier ou la
pédale dans leur position respec-
tive.
g. Desserrer la vis de purge et laiss- er le levier ou la pédale parvenir
en fin de course.
h. Serrer la vis de purge quand le levier ou la pédale sont arrivés en
fin de course, puis relâcher le levi-
er ou la pédale.
i. Répéter les opérations (e) à (h) jusqu’à l’élimination totale des
bulles d’air du circuit.
Si la purge est difficile, il peut être
nécessaire de laisser le circuit du liq-
uide de frein se stabiliser pendant
quelques heures. Répéter la procé-
dure de purge quand les petites
bulles d’air ont disparu du circuit.
j. Ajouter du liquide de frein jusqu’à la ligne de niveau du réservoir.
Vérifier le fonctionnement du frein
après avoir purgé le circuit de fre-
inage.
3. Monter:• Protection (frein arrière)
• Flotteur du réserv oir (frein avant)
• Diaphragme
• Couvercle de maître-cylindre de frein
Boulon (pare-étincelles): 7 Nm (0.7 m•kg, 5.1
ft•lb)
Capuchon de silencieux 5 Nm (0.5 m•kg, 3.6
ft•lb)
Vis de purge: 6 Nm (0.6 m•kg, 4.3
ft•lb)

5-10
CARBURATEUR

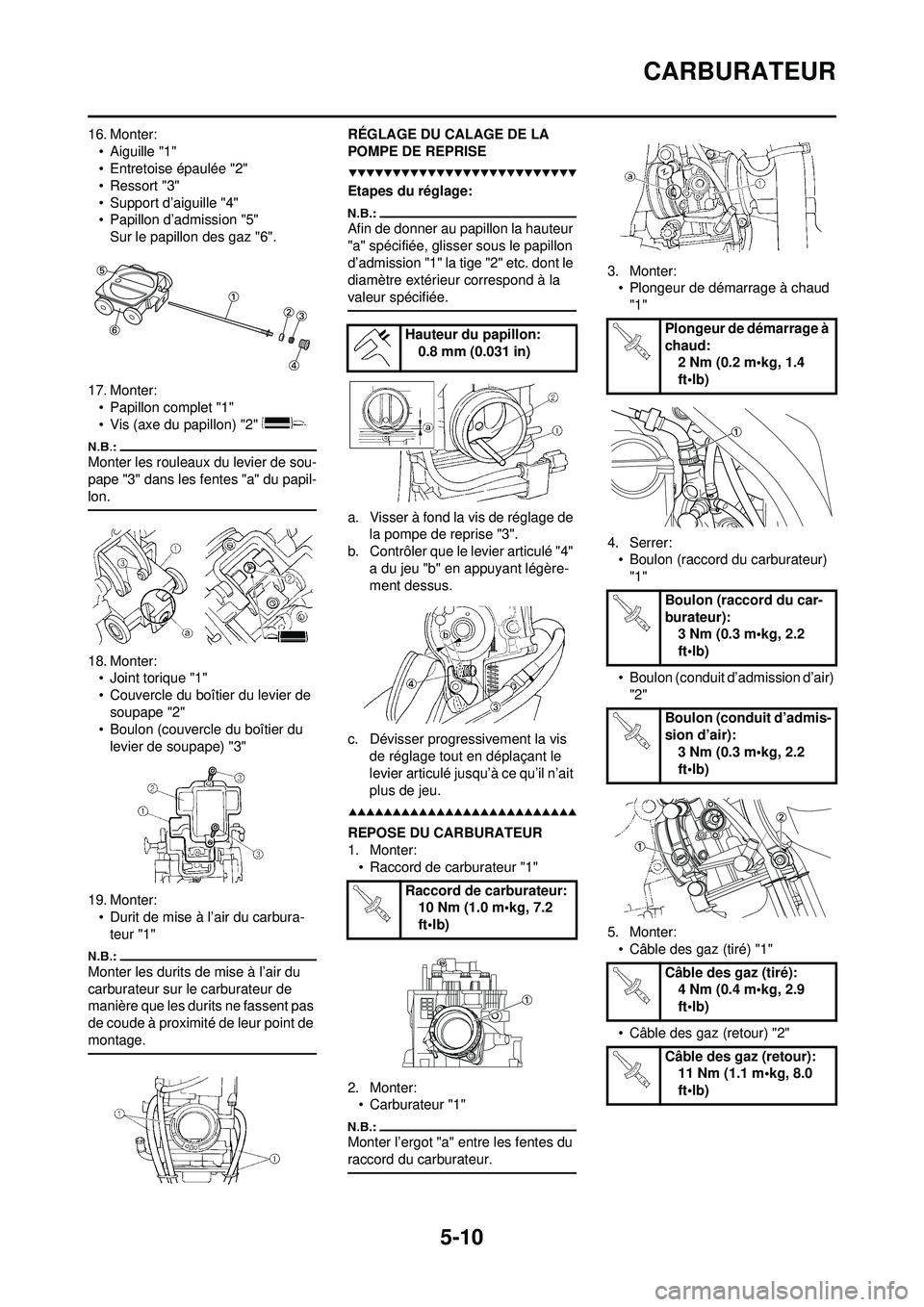

16. Monter:• Aiguille "1"
• Entretoise épaulée "2"
• Ressort "3"
• Support d’aiguille "4"
• Papillon d’admission "5"Sur le papillon des gaz "6".
17. Monter: • Papillon complet "1"
• Vis (axe du papillon) "2"
Monter les rouleaux du levier de sou-
pape "3" dans les fentes "a" du papil-
lon.
18. Monter:• Joint torique "1"
• Couvercle du boîtier du levier de soupape "2"
• Boulon (couvercle du boîtier du levier de soupape) "3"
19. Monter: • Durit de mise à l’air du carbura-
teur "1"
Monter les durits de mise à l’air du
carburateur sur le carburateur de
manière que les durits ne fassent pas
de coude à proximité de leur point de
montage.
RÉGLAGE DU CALAGE DE LA
POMPE DE REPRISE
Etapes du réglage:
Afin de donner au papillon la hauteur
"a" spécifiée, glisser sous le papillon
d’admission "1" la tige "2" etc. dont le
diamètre extérieur correspond à la
valeur spécifiée.
a. Visser à fond la vis de réglage de la pompe de reprise "3".
b. Contrôler que le levier articulé "4"
a du jeu "b" en appuyant légère-
ment dessus.
c. Dévisser progressivement la vis de réglage tout en déplaçant le
levier articulé jusqu’à ce qu’il n’ait
plus de jeu.
REPOSE DU CARBURATEUR
1. Monter:• Raccord de carburateur "1"
2. Monter: • Carburateur "1"
Monter l’ergot "a" entre les fentes du
raccord du carburateur.
3. Monter:• Plongeur de démarrage à chaud
"1"
4. Serrer: • Boulon (raccord du carburateur)
"1"
• Boulon (conduit d’admission d’air) "2"
5. Monter: • Câble des gaz (tiré) "1"
• Câble des gaz (retour) "2"
Hauteur du papillon: 0.8 mm (0.031 in)
Raccord de carburateur: 10 Nm (1.0 m•kg, 7.2
ft•lb)Plongeur de démarrage à
chaud: 2 Nm (0.2 m•kg, 1.4
ft•lb)
Boulon (raccord du car-
burateur): 3 Nm (0.3 m•kg, 2.2
ft•lb)
Boulon (conduit d’admis-
sion d’air): 3 Nm (0.3 m•kg, 2.2
ft•lb)
Câble des gaz (tiré): 4 Nm (0.4 m•kg, 2.9
ft•lb)
Câble des gaz (retour): 11 Nm (1.1 m•kg, 8.0
ft•lb)

6-26
GUIDON
5. Monter:• Poignée droite "1"
• Entretoise épaulée "2"Appliquer un agent adhésif sur le
guide de tube "3".
• Avant d’appliquer l’adhésif, essuyer
toute trace de graisse ou d’huile de
la surface du guide de tube a avec
du diluant à peinture-laque.
• Monter la poignée sur le guide de tube de manière que le repère de la
poignée "b" et la fente du guide de
tube"c" forment l’angle indiqué.
6. Monter:• Cache du capuchon de la poi-
gnée "1"
• Poignée des gaz "2"
Appliquer de la graisse à savon de
lithium sur la surface coulissante de
la poignée des gaz.
7. Monter: • Câbles des gaz "1"
Sur le guide de tube "2".
Appliquer de la graisse à savon de
lithium sur l’extrémité du câble des
gaz et sur la partie d’enroulement du
câble dans le guide de tube.
8. Monter:• Couvercle du logement de câble des gaz "1"
• Vis (couvercle du logement de
câble des gaz) "2"
Après avoir serré les vis, vérifier
que la poignée des gaz "3" tourne
sans problème. Sinon, resserrer
les boulons pour la régler.
9. Monter:• Cache du capuchon de la poi-gnée "1"
• Couvercle (du logement de câble
des gaz) "2"
10. Monter: • Contacteur du démarreur "1"
• Maître-cylindre de frein "2" • Support de maître-cylindre de
frein "3"
• Boulon (support de maître-cylin- dre de frein) "4"
• Collier "5"
• Monter le contacteur du démarreur et le support du maître-cylindre de
frein en respectant les dimensions
indiquées.
• Monter le support de manière que la flèche "a" soit dirigée vers le
haut.
• Serrer d’abord le boulon du côté supérieur du support de maître-cy-
lindre de frein puis serrer le boulon
du côté inférieur.
11. Monter:
• Coupe-circuit du moteur "1"
• Support du levier d’embrayage "2"
• Boulon (support du levier d’em- brayage) "3"
• Support du levier de démarrage à chaud "4"
• Boulon (support du levier de dé- marrage à chaud) "5"
• Collier "6"
Vis (couvercle du loge-
ment de câble des gaz): 4 Nm (0.4 m•kg, 2.9
ft•lb)
Boulon (support de
maître-cylindre de frein): 9 Nm (0.9 m•kg, 6.5
ft•lb)
Boulon (support du levi-
er d’embrayage): 4 Nm (0.4 m•kg, 2.9
ft•lb)
Boulon (support du levi-
er de démarrage à
chaud): 4 Nm (0.4 m•kg, 2.9
ft•lb)
