2008 YAMAHA TTR110 ABS

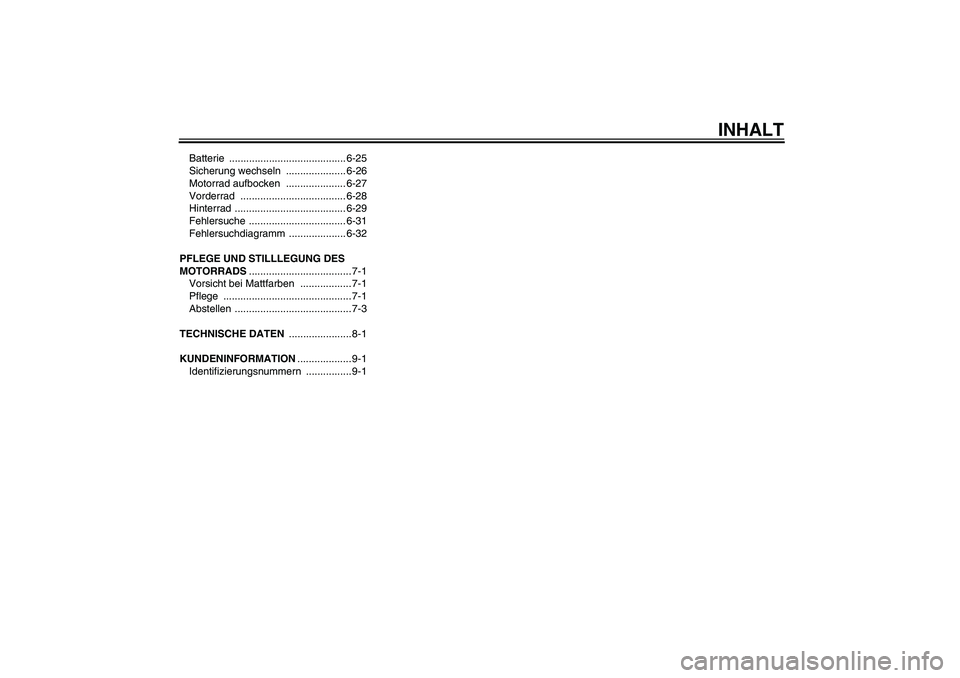

INHALT
Batterie ......................................... 6-25
Sicherung wechseln ..................... 6-26
Motorrad aufbocken ..................... 6-27
Vorderrad ..................................... 6-28
Hinterrad ....................................... 6-29
Fehlersuche .................................. 6-31
Fehlersuchdiagramm .................... 6-32
PFLEGE UND STILLLEGUNG DES
MOTORRADS.................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-3
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1
Identifizierungsnummern ................9-1
U5B680G0.book Page 2 Tuesday, July 17, 2007 9:15 AM

1-1
1

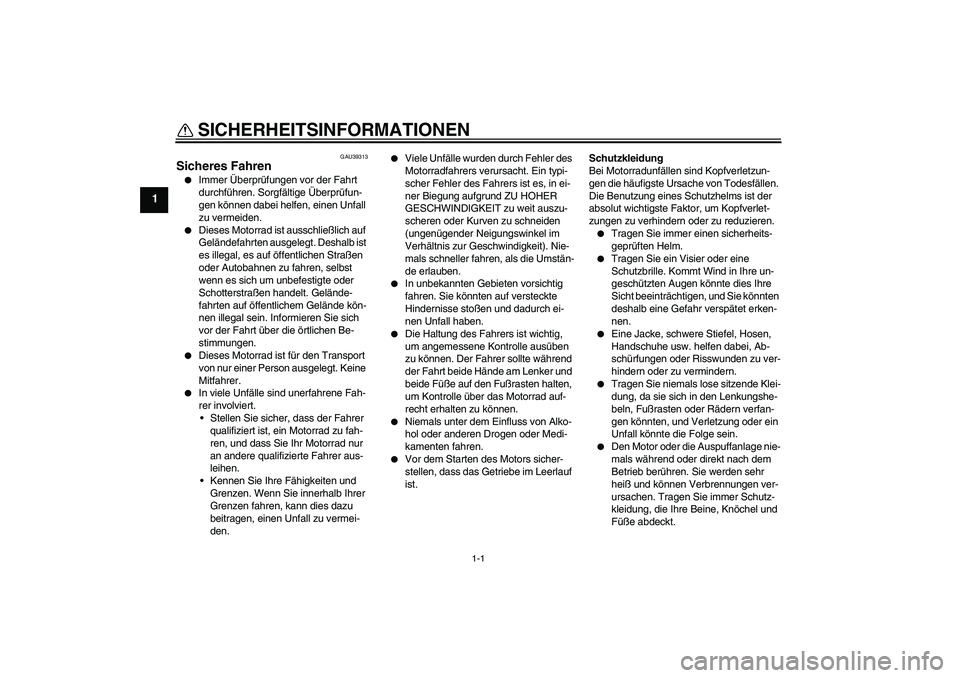

SICHERHEITSINFORMATIONEN
GAU39313
Sicheres Fahren

Immer Überprüfungen vor der Fahrt
durchführen. Sorgfältige Überprüfun-
gen können dabei helfen, einen Unfall
zu vermeiden.


Dieses Motorrad ist ausschließlich auf
Geländefahrten ausgelegt. Deshalb ist
es illegal, es auf öffentlichen Straßen
oder Autobahnen zu fahren, selbst
wenn es sich um unbefestigte oder
Schotterstraßen handelt. Gelände-
fahrten auf öffentlichem Gelände kön-
nen illegal sein. Informieren Sie sich
vor der Fahrt über die örtlichen Be-
stimmungen.


Dieses Motorrad ist für den Transport
von nur einer Person ausgelegt. Keine
Mitfahrer.


In viele Unfälle sind unerfahrene Fah-
rer involviert.
Stellen Sie sicher, dass der Fahrer
qualifiziert ist, ein Motorrad zu fah-
ren, und dass Sie Ihr Motorrad nur
an andere qualifizierte Fahrer aus-
leihen.
Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.


Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Biegung aufgrund ZU HOHER
GESCHWINDIGKEIT zu weit auszu-
scheren oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit). Nie-
mals schneller fahren, als die Umstän-
de erlauben.


In unbekannten Gebieten vorsichtig
fahren. Sie könnten auf versteckte
Hindernisse stoßen und dadurch ei-
nen Unfall haben.


Die Haltung des Fahrers ist wichtig,
um angemessene Kontrolle ausüben
zu können. Der Fahrer sollte während
der Fahrt beide Hände am Lenker und
beide Füße auf den Fußrasten halten,
um Kontrolle über das Motorrad auf-
recht erhalten zu können.


Niemals unter dem Einfluss von Alko-
hol oder anderen Drogen oder Medi-
kamenten fahren.


Vor dem Starten des Motors sicher-
stellen, dass das Getriebe im Leerlauf
ist.Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.


Tragen Sie immer einen sicherheits-
geprüften Helm.


Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten
deshalb eine Gefahr verspätet erken-
nen.


Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.


Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern verfan-
gen könnten, und Verletzung oder ein
Unfall könnte die Folge sein.


Den Motor oder die Auspuffanlage nie-
mals während oder direkt nach dem
Betrieb berühren. Sie werden sehr
heiß und können Verbrennungen ver-
ursachen. Tragen Sie immer Schutz-
kleidung, die Ihre Beine, Knöchel und
Füße abdeckt.
U5B680G0.book Page 1 Tuesday, July 17, 2007 9:15 AM

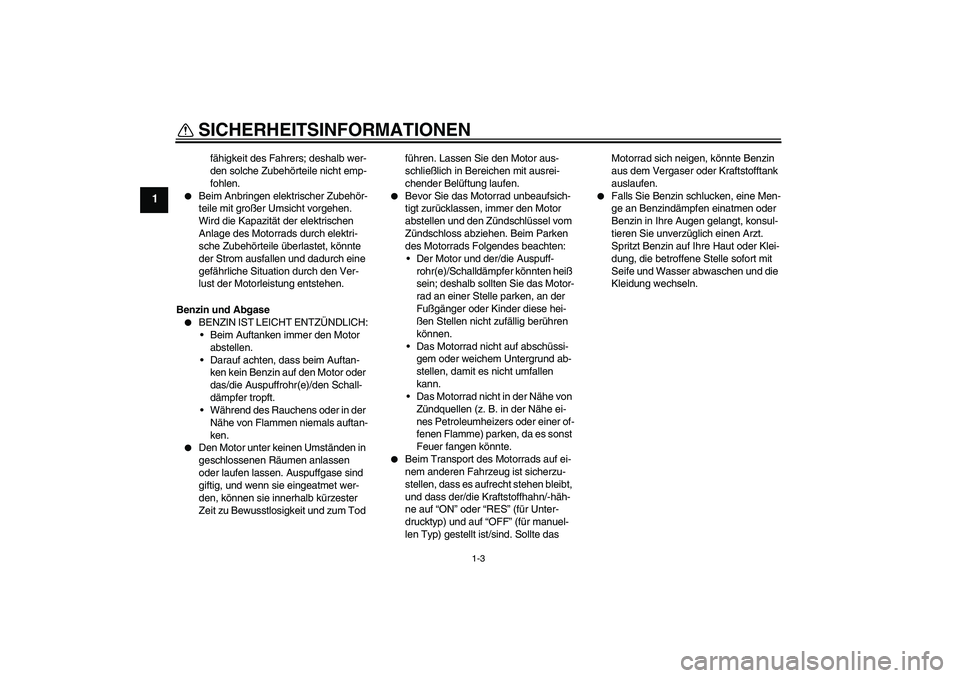

SICHERHEITSINFORMATIONEN
1-3
1
fähigkeit des Fahrers; deshalb wer-
den solche Zubehörteile nicht emp-
fohlen.


Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation durch den Ver-
lust der Motorleistung entstehen.
Benzin und Abgase


BENZIN IST LEICHT ENTZÜNDLICH:
Beim Auftanken immer den Motor
abstellen.
Darauf achten, dass beim Auftan-
ken kein Benzin auf den Motor oder
das/die Auspuffrohr(e)/den Schall-
dämpfer tropft.
Während des Rauchens oder in der
Nähe von Flammen niemals auftan-
ken.


Den Motor unter keinen Umständen in
geschlossenen Räumen anlassen
oder laufen lassen. Auspuffgase sind
giftig, und wenn sie eingeatmet wer-
den, können sie innerhalb kürzester
Zeit zu Bewusstlosigkeit und zum Tod führen. Lassen Sie den Motor aus-
schließlich in Bereichen mit ausrei-
chender Belüftung laufen.


Bevor Sie das Motorrad unbeaufsich-
tigt zurücklassen, immer den Motor
abstellen und den Zündschlüssel vom
Zündschloss abziehen. Beim Parken
des Motorrads Folgendes beachten:
Der Motor und der/die Auspuff-
rohr(e)/Schalldämpfer könnten heiß
sein; deshalb sollten Sie das Motor-
rad an einer Stelle parken, an der
Fußgänger oder Kinder diese hei-
ßen Stellen nicht zufällig berühren
können.
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
Das Motorrad nicht in der Nähe von
Zündquellen (z. B. in der Nähe ei-
nes Petroleumheizers oder einer of-
fenen Flamme) parken, da es sonst
Feuer fangen könnte.


Beim Transport des Motorrads auf ei-
nem anderen Fahrzeug ist sicherzu-
stellen, dass es aufrecht stehen bleibt,
und dass der/die Kraftstoffhahn/-häh-
ne auf “ON” oder “RES” (für Unter-
drucktyp) und auf “OFF” (für manuel-
len Typ) gestellt ist/sind. Sollte das Motorrad sich neigen, könnte Benzin
aus dem Vergaser oder Kraftstofftank
auslaufen.


Falls Sie Benzin schlucken, eine Men-
ge an Benzindämpfen einatmen oder
Benzin in Ihre Augen gelangt, konsul-
tieren Sie unverzüglich einen Arzt.
Spritzt Benzin auf Ihre Haut oder Klei-
dung, die betroffene Stelle sofort mit
Seife und Wasser abwaschen und die
Kleidung wechseln.
U5B680G0.book Page 3 Tuesday, July 17, 2007 9:15 AM

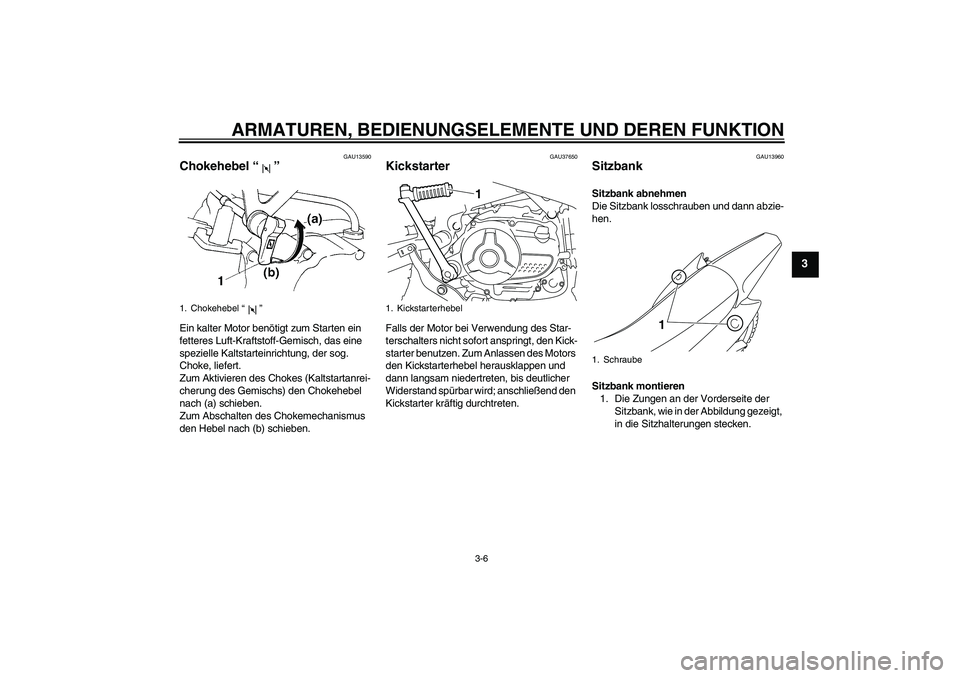

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
GAU13590
Chokehebel“” Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
GAU37650
Kickstarter Falls der Motor bei Verwendung des Star-
terschalters nicht sofort anspringt, den Kick-
starter benutzen. Zum Anlassen des Motors
den Kickstarterhebel herausklappen und
dann langsam niedertreten, bis deutlicher
Widerstand spürbar wird; anschließend den
Kickstarter kräftig durchtreten.
GAU13960
Sitzbank Sitzbank abnehmen
Die Sitzbank losschrauben und dann abzie-
hen.
Sitzbank montieren
1. Die Zungen an der Vorderseite der
Sitzbank, wie in der Abbildung gezeigt,
in die Sitzhalterungen stecken.
1. Chokehebel“”
1. Kickstarterhebel
1
1. Schraube
1
U5B680G0.book Page 6 Tuesday, July 17, 2007 9:15 AM

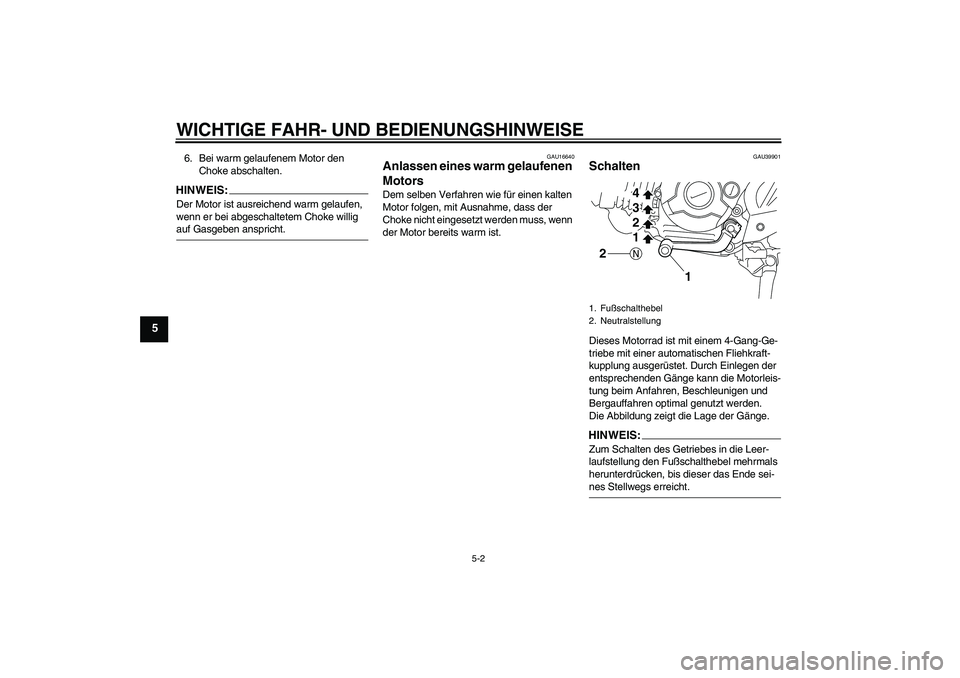

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
6. Bei warm gelaufenem Motor den
Choke abschalten.HINWEIS:Der Motor ist ausreichend warm gelaufen,
wenn er bei abgeschaltetem Choke willig auf Gasgeben anspricht.
GAU16640
Anlassen eines warm gelaufenen
Motors Dem selben Verfahren wie für einen kalten
Motor folgen, mit Ausnahme, dass der
Choke nicht eingesetzt werden muss, wenn
der Motor bereits warm ist.
GAU39901
Schalten Dieses Motorrad ist mit einem 4-Gang-Ge-
triebe mit einer automatischen Fliehkraft-
kupplung ausgerüstet. Durch Einlegen der
entsprechenden Gänge kann die Motorleis-
tung beim Anfahren, Beschleunigen und
Bergauffahren optimal genutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEIS:Zum Schalten des Getriebes in die Leer-
laufstellung den Fußschalthebel mehrmals
herunterdrücken, bis dieser das Ende sei-nes Stellwegs erreicht.1. Fußschalthebel
2. Neutralstellung
1
2
1 2
34
U5B680G0.book Page 2 Tuesday, July 17, 2007 9:15 AM

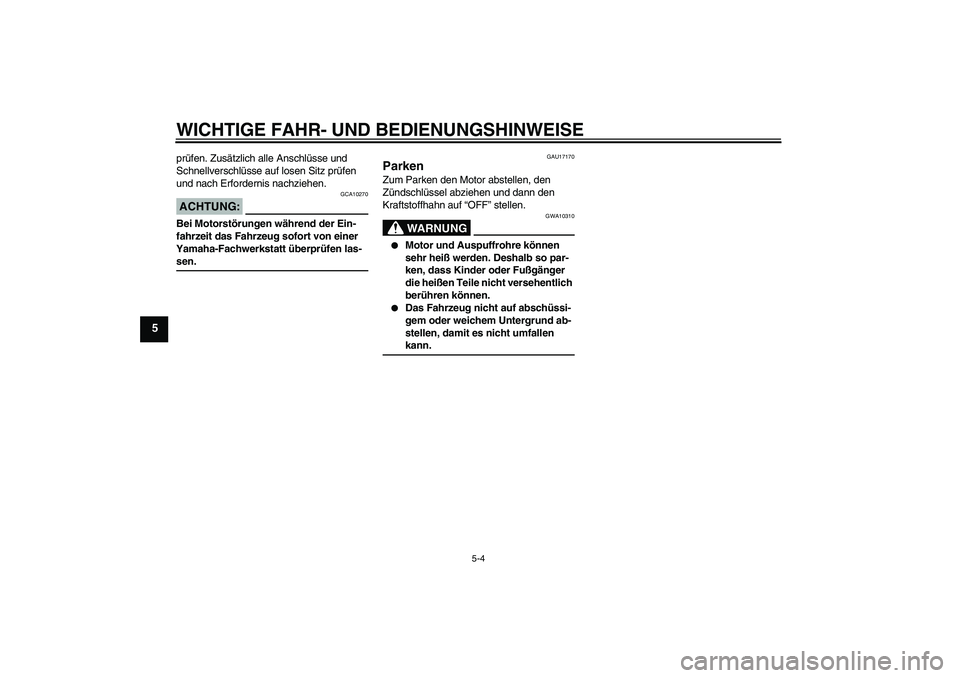

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
prüfen. Zusätzlich alle Anschlüsse und
Schnellverschlüsse auf losen Sitz prüfen
und nach Erfordernis nachziehen.ACHTUNG:
GCA10270
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-sen.
GAU17170
Parken Zum Parken den Motor abstellen, den
Zündschlüssel abziehen und dann den
Kraftstoffhahn auf “OFF” stellen.
WARNUNG
GWA10310


Motor und Auspuffrohre können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.


Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen kann.
U5B680G0.book Page 4 Tuesday, July 17, 2007 9:15 AM

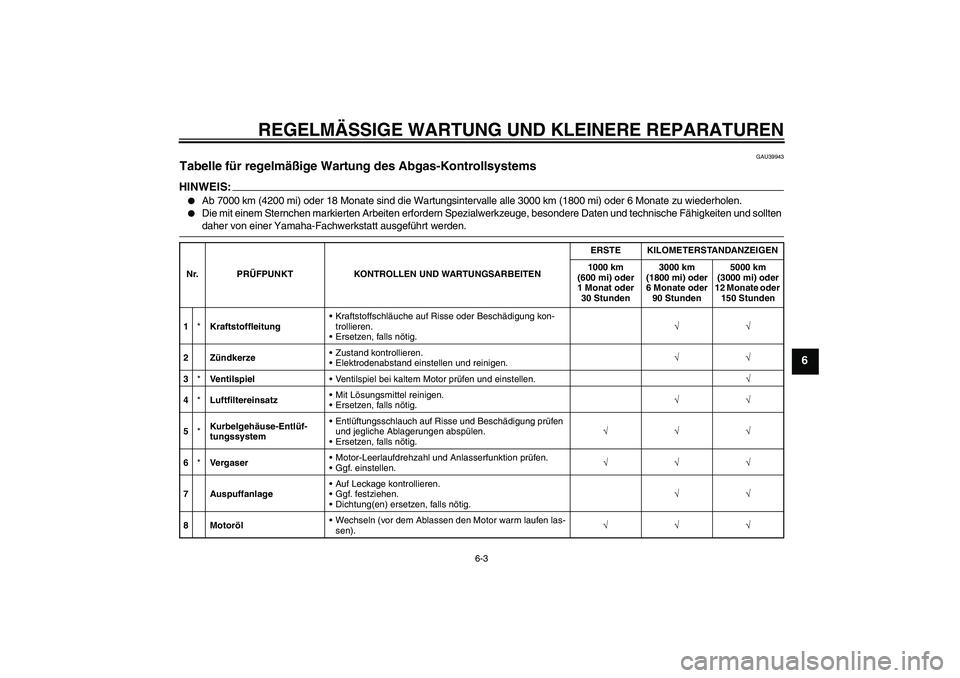

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6
GAU39943
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems HINWEIS:

Ab 7000 km (4200 mi) oder 18 Monate sind die Wartungsintervalle alle 3000 km (1800 mi) oder 6 Monate zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
Nr. PRÜFPUNKT KONTROLLEN UND WARTUNGSARBEITENERSTE KILOMETERSTANDANZEIGEN
1000 km
(600 mi) oder
1 Monat oder
30 Stunden3000 km
(1800 mi) oder
6 Monate oder
90 Stunden5000 km
(3000 mi) oder
12 Monate oder
150 Stunden
1*KraftstoffleitungKraftstoffschläuche auf Risse oder Beschädigung kon-
trollieren.
Ersetzen, falls nötig.√√
2ZündkerzeZustand kontrollieren.
Elektrodenabstand einstellen und reinigen.√√
3*Ve n ti ls p ie lVentilspiel bei kaltem Motor prüfen und einstellen.√
4*LuftfiltereinsatzMit Lösungsmittel reinigen.
Ersetzen, falls nötig.√√
5*Kurbelgehäuse-Entlüf-
tungssystemEntlüftungsschlauch auf Risse und Beschädigung prüfen
und jegliche Ablagerungen abspülen.
Ersetzen, falls nötig.√√√
6*VergaserMotor-Leerlaufdrehzahl und Anlasserfunktion prüfen.
Ggf. einstellen.√√√
7 AuspuffanlageAuf Leckage kontrollieren.
Ggf. festziehen.
Dichtung(en) ersetzen, falls nötig.√√
8 MotorölWechseln (vor dem Ablassen den Motor warm laufen las-
sen).√√√
U5B680G0.book Page 3 Tuesday, July 17, 2007 9:15 AM

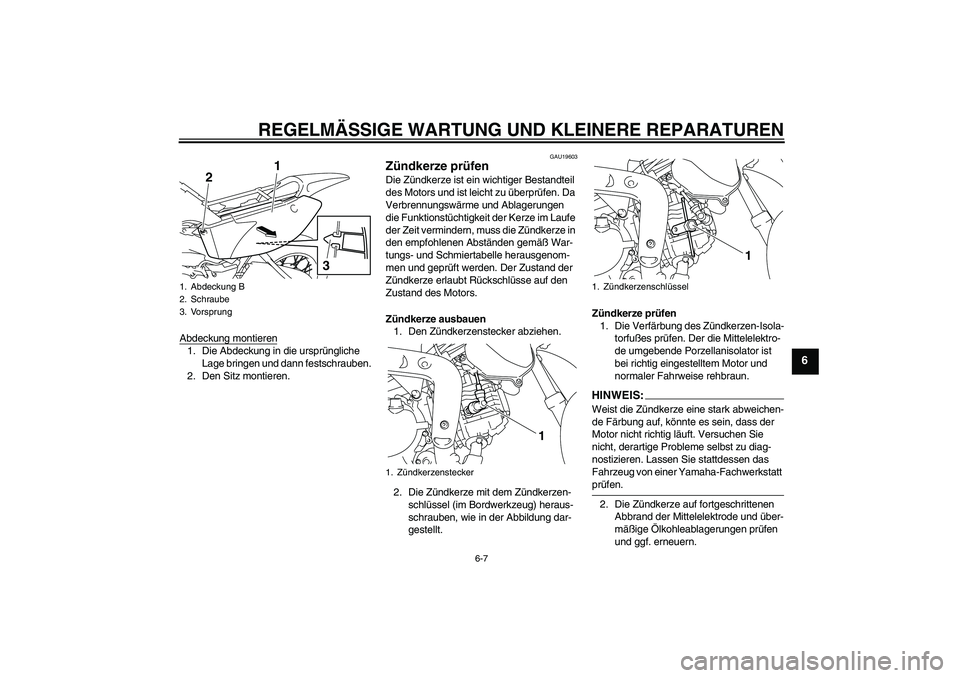

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
6
Abdeckung montieren1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrauben.
2. Den Sitz montieren.
GAU19603
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEI
S:
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.
1. Abdeckung B
2. Schraube
3. Vorsprung
3
1
2
1. Zündkerzenstecker
1
1. Zündkerzenschlüssel
1
U5B680G0.book Page 7 Tuesday, July 17, 2007 9:15 AM
