2008 YAMAHA TMAX Betriebsanleitungen (in German)

BEDIENUNGSANLEITUNG
4B5-28199-G1XP500A

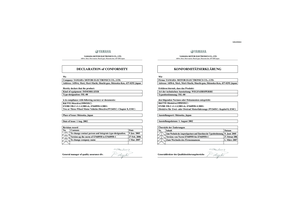

DECLARATION of CONFORMITY








  

General manager of quality assurance div.
KONFORMITÄTSERKLÄRUNG








  

Generaldirektor des Qualitätssicherungsbereichs
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Version von Norm EN60950 bis EN60950-1
Zum Wechseln des Firmennamens
27. Februar 20061. März 2007 2
3 Übersicht der Änderungen
Nr. Inhalt Datum
Zum Wechseln des Ansprechpartners und Einordnen der Typenbestimmung.
9. Juni 2005
Date of issue: 1 Aug. 2002
Ausstellungsdatum: 1. August 2002
Place of issue: Shizuoka, Japan
Ausstellungsort: Shizuoka, Japan
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
R&TTE Direktive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Direktive für Zwei- oder Dreirad Motorfahrzeuge (97/24/EC: Kapitel 8, EMC) den folgenden Normen oder Dokumenten entspricht:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Art der technischen Ausstattung: WEGFAHRSPERRE
Typenbestimmung: 5SL-00 Erklären hiermit, dass das Produkt:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Firma: YAMAHA MOTOR ELECTRONICS CO., LTD.
Adresse: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan Wir

GAU26944

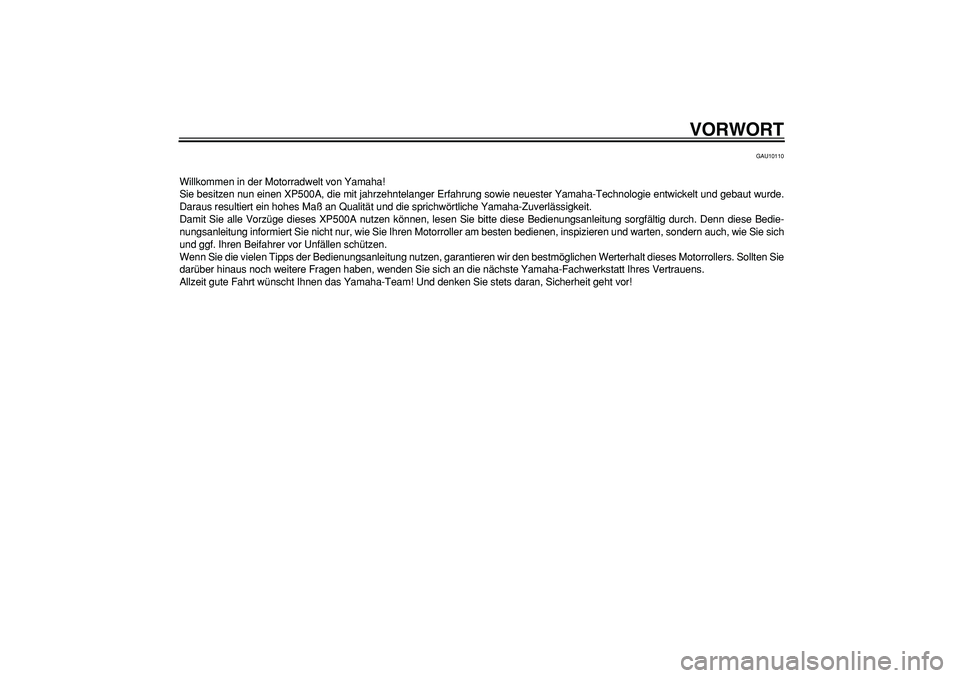

VORWORT
GAU10110
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun einen XP500A, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieses XP500A nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Bedie-
nungsanleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich
und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrollers. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!

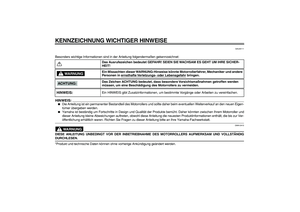

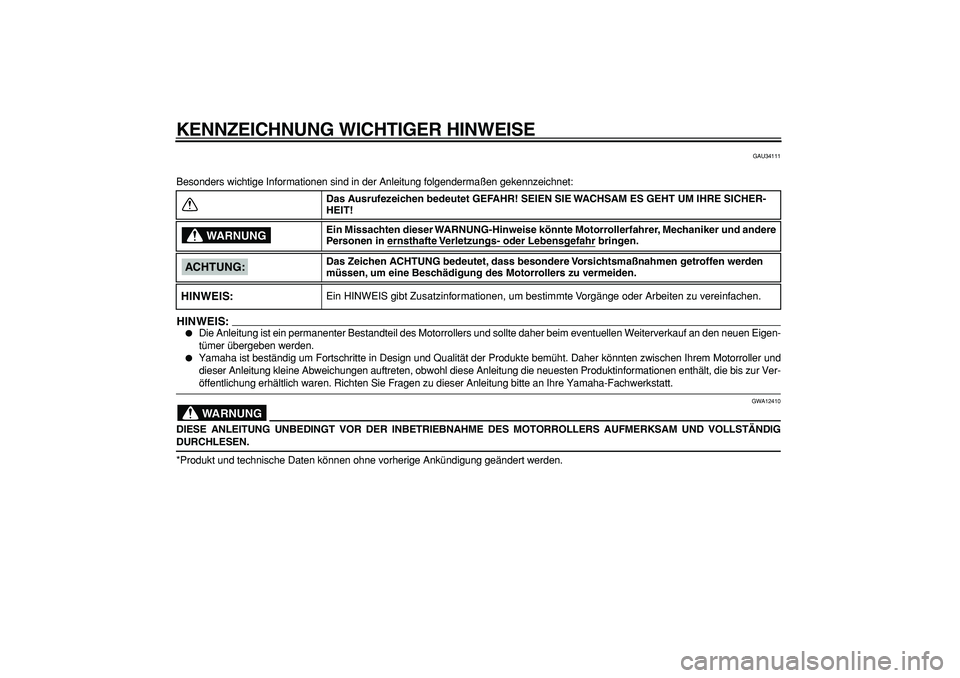

KENNZEICHNUNG WICHTIGER HINWEISE
GAU34111
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
HINWEIS:


Die Anleitung ist ein permanenter Bestandteil des Motorrollers und sollte daher beim eventuellen Weiterverkauf an den neuen Eigen-
tümer übergeben werden.

Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorroller und
dieser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Ver-
öffentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an Ihre Yamaha-Fachwerkstatt.
WARNUNG

GWA12410
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORROLLERS AUFMERKSAM UND VOLLSTÄNDIG
DURCHLESEN.
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.
Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE SICHER-
HEIT!
Ein Missachten dieser WARNUNG-Hinweise könnte Motorrollerfahrer, Mechaniker und andere
Personen in ernsthafte
Verletzungs- oder Lebensg
efahr
bringen.
Das Zeichen ACHTUNG bedeutet, dass besondere Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Motorrollers zu vermeiden.
Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu vereinfachen.
WARNUNG
ACHTUNG:HINWEIS:

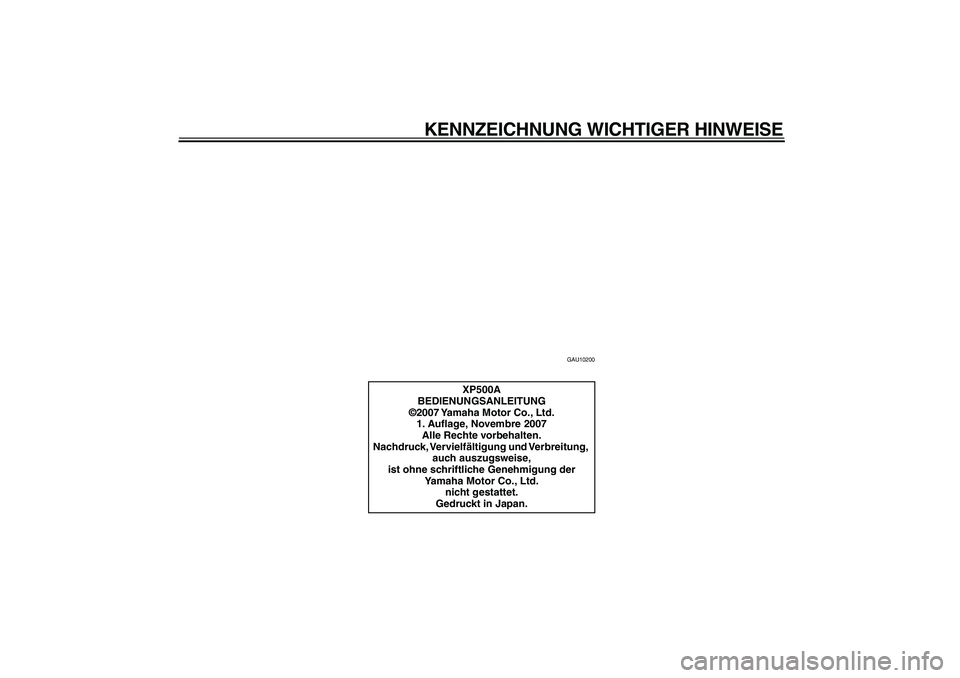

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
XP500A
BEDIENUNGSANLEITUNG
©2007 Yamaha Motor Co., Ltd.
1. Auflage, Novembre 2007
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbreitung,
auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.

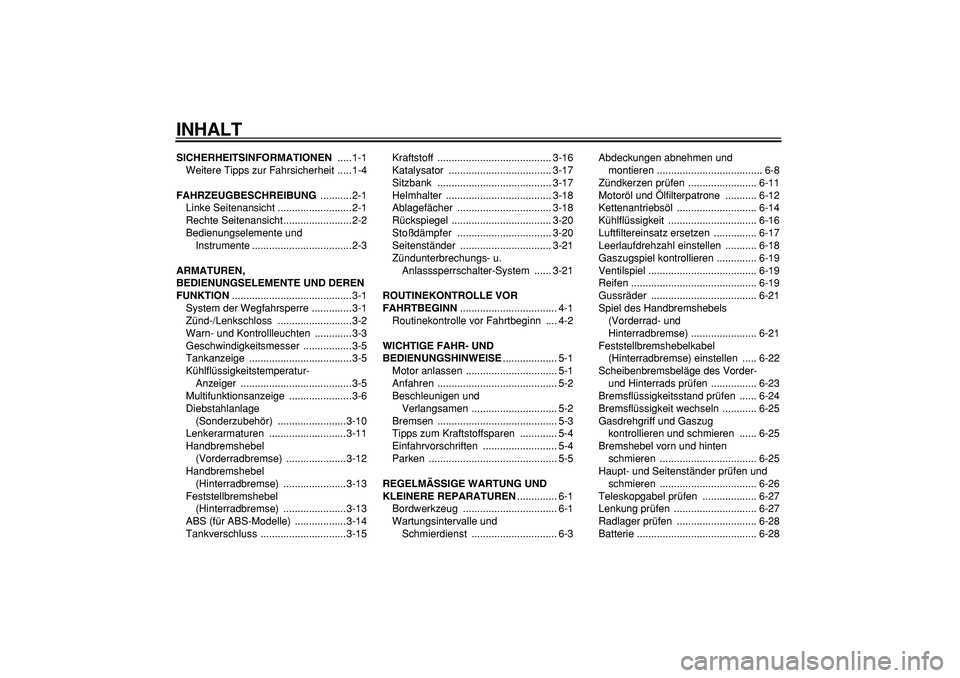

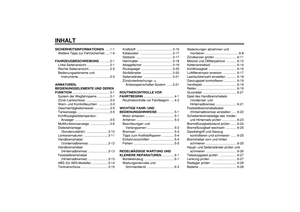

INHALT
SICHERHEITSINFORMATIONEN
.....1-1
Weitere Tipps zur Fahrsicherheit .....1-4
FAHRZEUGBESCHREIBUNG
...........2-1

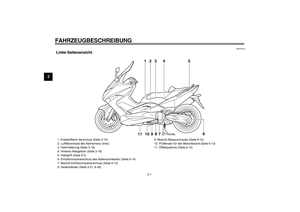

Linke Seitenansicht ..........................2-1

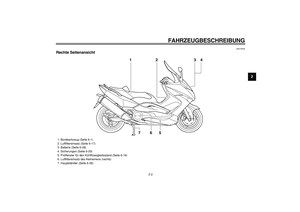

Rechte Seitenansicht........................2-2

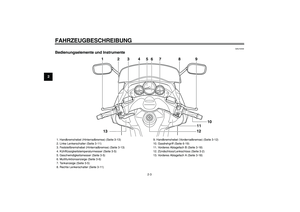

Bedienungselemente und
Instrumente ...................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND DEREN
FUNKTION
..........................................3-1
System der Wegfahrsperre ..............3-1

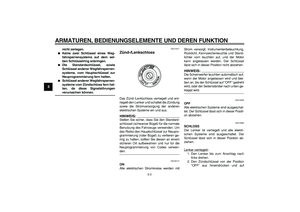

Zünd-/Lenkschloss ..........................3-2

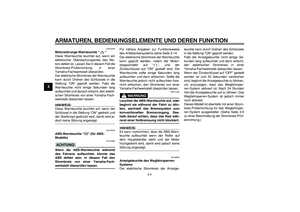

Warn- und Kontrollleuchten .............3-3

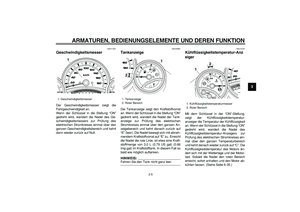

Geschwindigkeitsmesser .................3-5
Tankanzeige ....................................3-5
Kühlflüssigkeitstemperatur-
Anzeiger .......................................3-5

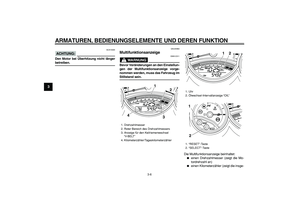

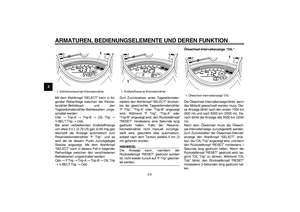

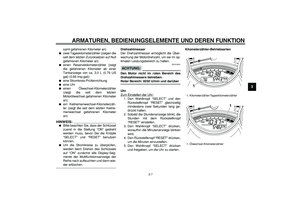

Multifunktionsanzeige ......................3-6

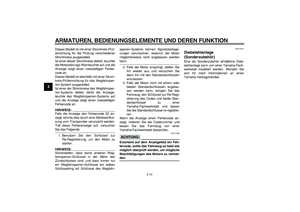

Diebstahlanlage
(Sonderzubehör) ........................3-10

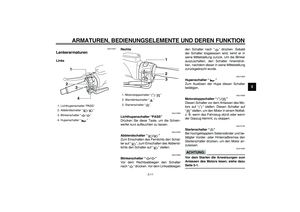

Lenkerarmaturen ...........................3-11

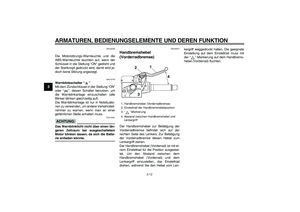

Handbremshebel
(Vorderradbremse) .....................3-12

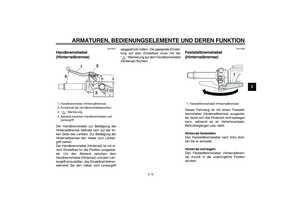

Handbremshebel
(Hinterradbremse) ......................3-13
Feststellbremshebel
(Hinterradbremse) ......................3-13

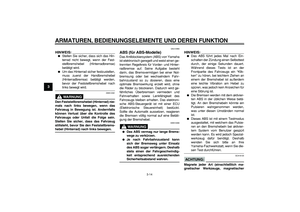

ABS (für ABS-Modelle) ..................3-14

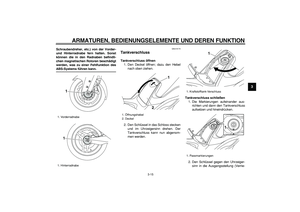

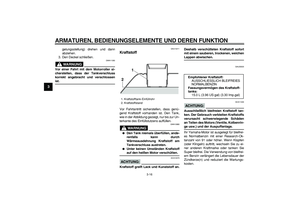

Tankverschluss ..............................3-15Kraftstoff ........................................ 3-16

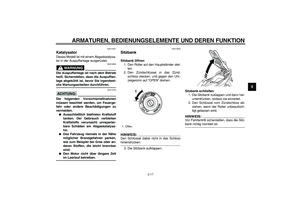

Katalysator .................................... 3-17
Sitzbank ........................................ 3-17
Helmhalter ..................................... 3-18

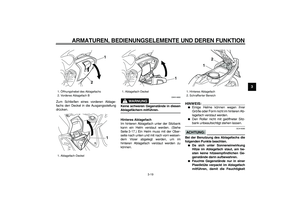

Ablagefächer ................................. 3-18

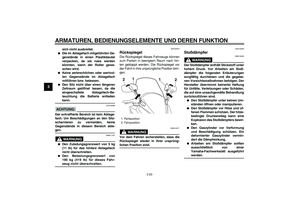

Rückspiegel ................................... 3-20
Stoßdämpfer ................................. 3-20

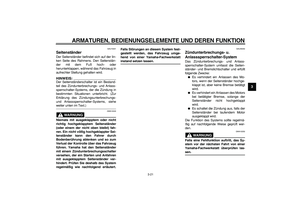

Seitenständer ................................ 3-21

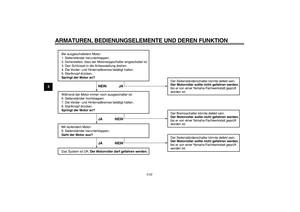

Zündunterbrechungs- u.
Anlasssperrschalter-System ...... 3-21
ROUTINEKONTROLLE VOR
FAHRTBEGINN
.................................. 4-1

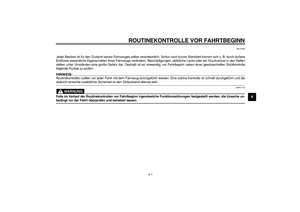

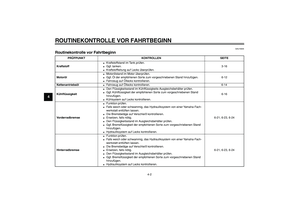

Routinekontrolle vor Fahrtbeginn .... 4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE
................... 5-1

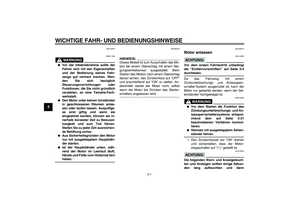

Motor anlassen ................................ 5-1

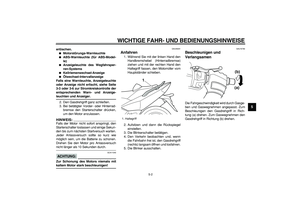

Anfahren .......................................... 5-2
Beschleunigen und
Verlangsamen .............................. 5-2

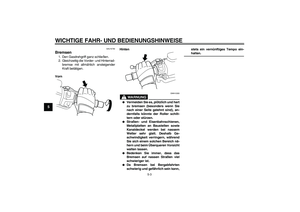

Bremsen .......................................... 5-3
Tipps zum Kraftstoffsparen ............. 5-4
Einfahrvorschriften .......................... 5-4

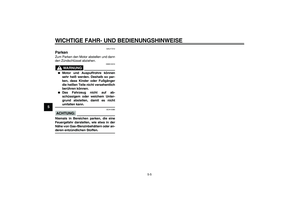

Parken ............................................. 5-5
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN
.............. 6-1

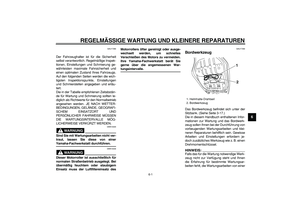

Bordwerkzeug ................................. 6-1

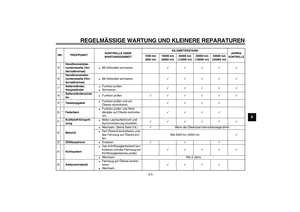

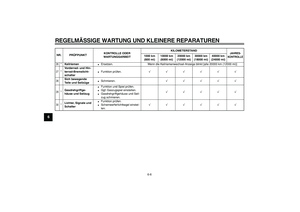

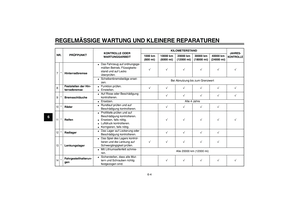

Wartungsintervalle und

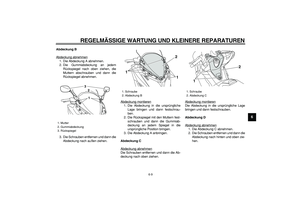

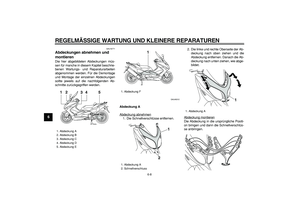

Schmierdienst .............................. 6-3Abdeckungen abnehmen und
montieren ..................................... 6-8

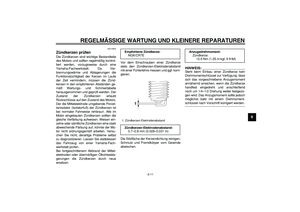

Zündkerzen prüfen ........................ 6-11

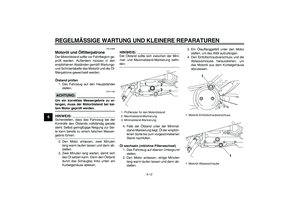

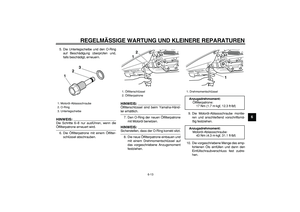

Motoröl und Ölfilterpatrone ........... 6-12

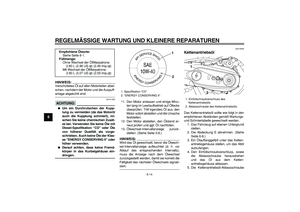

Kettenantriebsöl ............................ 6-14

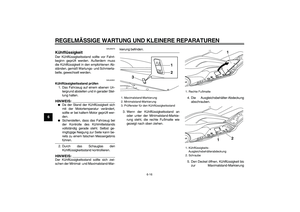

Kühlflüssigkeit ............................... 6-16

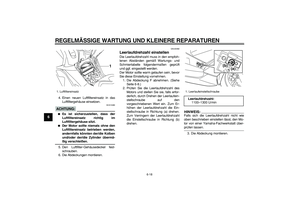

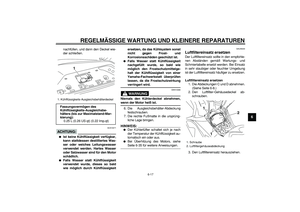

Luftfiltereinsatz ersetzen ............... 6-17
Leerlaufdrehzahl einstellen ........... 6-18

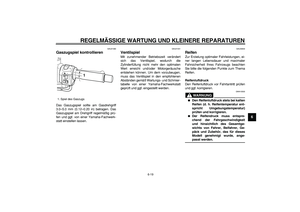

Gaszugspiel kontrollieren .............. 6-19
Ventilspiel ...................................... 6-19

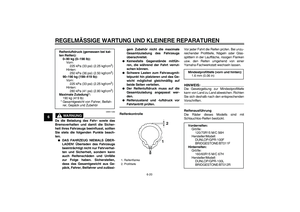

Reifen ............................................ 6-19

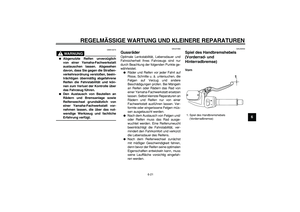

Gussräder ..................................... 6-21
Spiel des Handbremshebels
(Vorderrad- und
Hinterradbremse) ....................... 6-21

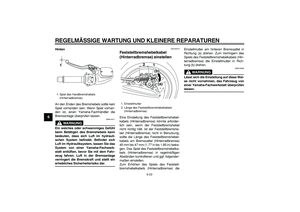

Feststellbremshebelkabel
(Hinterradbremse) einstellen ..... 6-22
Scheibenbremsbeläge des Vorder-
und Hinterrads prüfen ................ 6-23

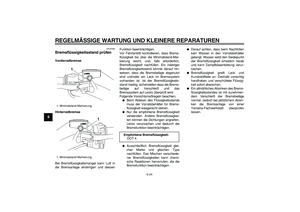

Bremsflüssigkeitsstand prüfen ...... 6-24

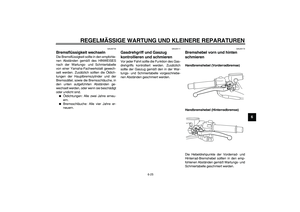

Bremsflüssigkeit wechseln ............ 6-25
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 6-25
Bremshebel vorn und hinten
schmieren .................................. 6-25

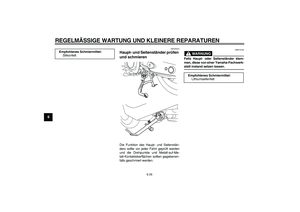

Haupt- und Seitenständer prüfen und
schmieren .................................. 6-26

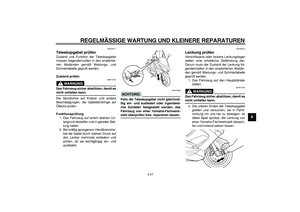

Teleskopgabel prüfen ................... 6-27
Lenkung prüfen ............................. 6-27

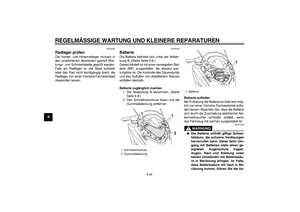

Radlager prüfen ............................ 6-28
Batterie .......................................... 6-28

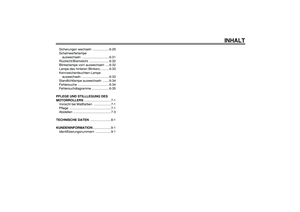

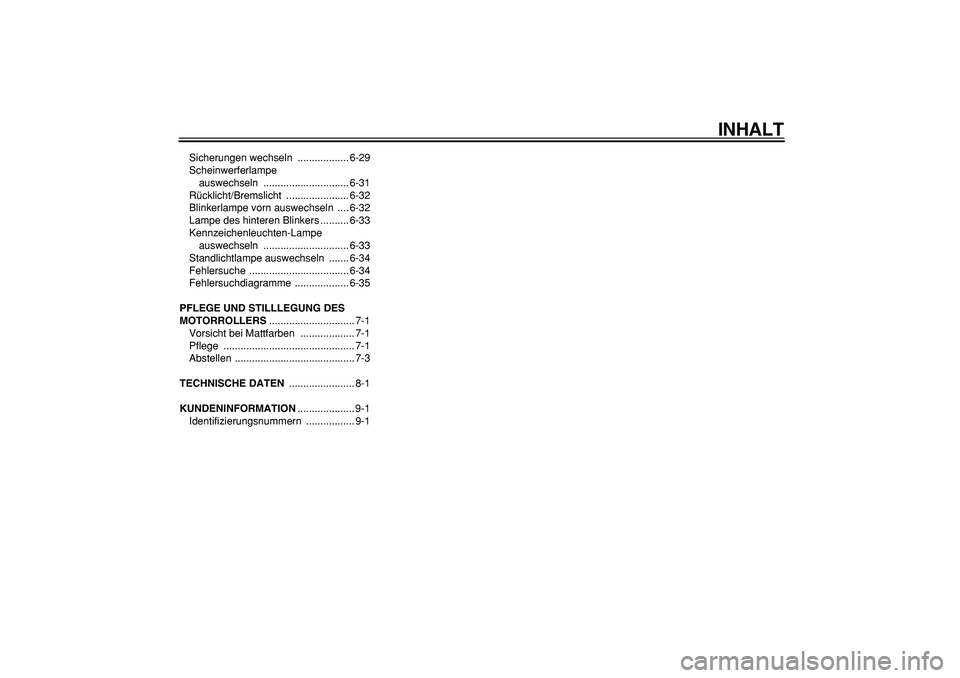

INHALT
Sicherungen wechseln .................. 6-29

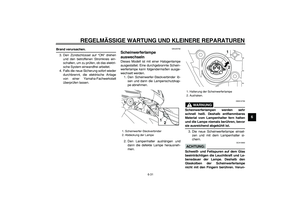

Scheinwerferlampe
auswechseln .............................. 6-31
Rücklicht/Bremslicht ...................... 6-32
Blinkerlampe vorn auswechseln .... 6-32

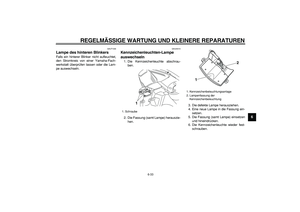

Lampe des hinteren Blinkers .......... 6-33
Kennzeichenleuchten-Lampe
auswechseln .............................. 6-33
Standlichtlampe auswechseln ....... 6-34
Fehlersuche ................................... 6-34
Fehlersuchdiagramme ................... 6-35

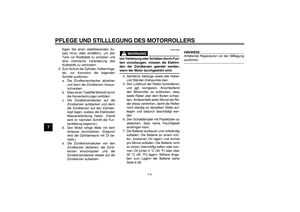

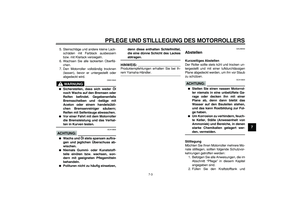

PFLEGE UND STILLLEGUNG DES
MOTORROLLERS
.............................. 7-1
Vorsicht bei Mattfarben ................... 7-1
Pflege .............................................. 7-1
Abstellen .......................................... 7-3

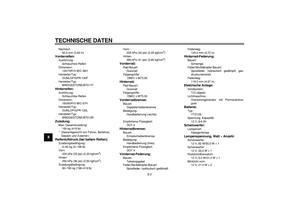

TECHNISCHE DATEN
....................... 8-1
KUNDENINFORMATION
.................... 9-1

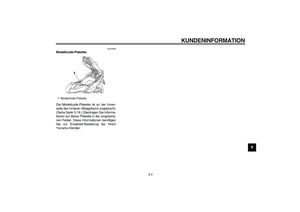

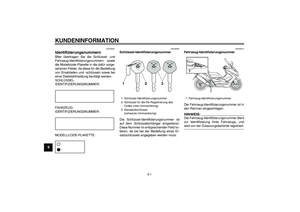

Identifizierungsnummern ................. 9-1

1-1
1

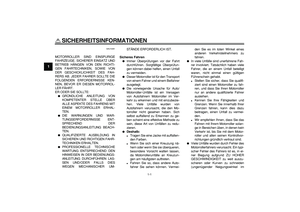

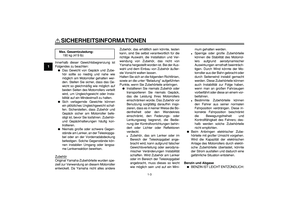

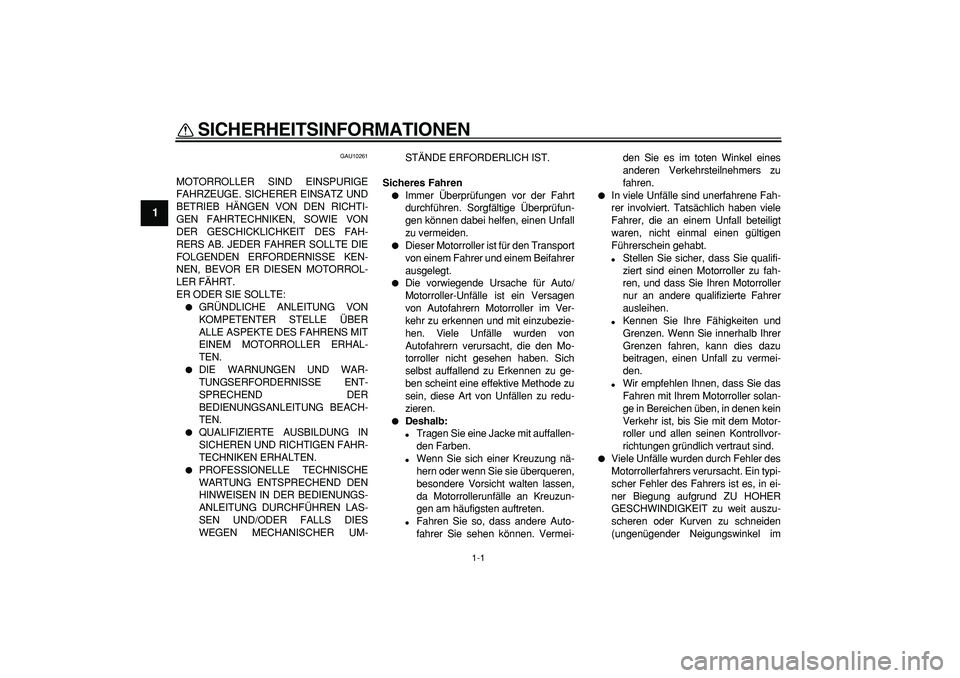

SICHERHEITSINFORMATIONEN
GAU10261
MOTORROLLER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ UND
BETRIEB HÄNGEN VON DEN RICHTI-
GEN FAHRTECHNIKEN, SOWIE VON
DER GESCHICKLICHKEIT DES FAH-
RERS AB. JEDER FAHRER SOLLTE DIE
FOLGENDEN ERFORDERNISSE KEN-
NEN, BEVOR ER DIESEN MOTORROL-
LER FÄHRT.
ER ODER SIE SOLLTE:

GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES FAHRENS MIT
EINEM MOTORROLLER ERHAL-
TEN.

DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENT-
SPRECHEND DER
BEDIENUNGSANLEITUNG BEACH-
TEN.

QUALIFIZIERTE AUSBILDUNG IN
SICHEREN UND RICHTIGEN FAHR-
TECHNIKEN ERHALTEN.

PROFESSIONELLE TECHNISCHE
WARTUNG ENTSPRECHEND DEN
HINWEISEN IN DER BEDIENUNGS-
ANLEITUNG DURCHFÜHREN LAS-
SEN UND/ODER FALLS DIES
WEGEN MECHANISCHER UM-STÄNDE ERFORDERLICH IST.

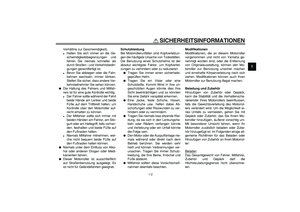

Sicheres Fahren

Immer Überprüfungen vor der Fahrt
durchführen. Sorgfältige Überprüfun-
gen können dabei helfen, einen Unfall
zu vermeiden.

Dieser Motorroller ist für den Transport
von einem Fahrer und einem Beifahrer
ausgelegt.

Die vorwiegende Ursache für Auto/
Motorroller-Unfälle ist ein Versagen
von Autofahrern Motorroller im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von
Autofahrern verursacht, die den Mo-
torroller nicht gesehen haben. Sich
selbst auffallend zu Erkennen zu ge-
ben scheint eine effektive Methode zu
sein, diese Art von Unfällen zu redu-
zieren.

Deshalb:

Tragen Sie eine Jacke mit auffallen-
den Farben.

Wenn Sie sich einer Kreuzung nä-
hern oder wenn Sie sie überqueren,
besondere Vorsicht walten lassen,
da Motorrollerunfälle an Kreuzun-
gen am häufigsten auftreten.

Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-den Sie es im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.

In viele Unfälle sind unerfahrene Fah-
rer involviert. Tatsächlich haben viele
Fahrer, die an einem Unfall beteiligt
waren, nicht einmal einen gültigen
Führerschein gehabt.

Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.

Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.

Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorroller solan-
ge in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
roller und allen seinen Kontrollvor-
richtungen gründlich vertraut sind.

Viele Unfälle wurden durch Fehler des
Motorrollerfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es, in ei-
ner Biegung aufgrund ZU HOHER
GESCHWINDIGKEIT zu weit auszu-
scheren oder Kurven zu schneiden
(ungenügender Neigungswinkel im
