2008 YAMAHA SUPERJET Manuale duso (in Italian)

Caratteristiche e funzioni

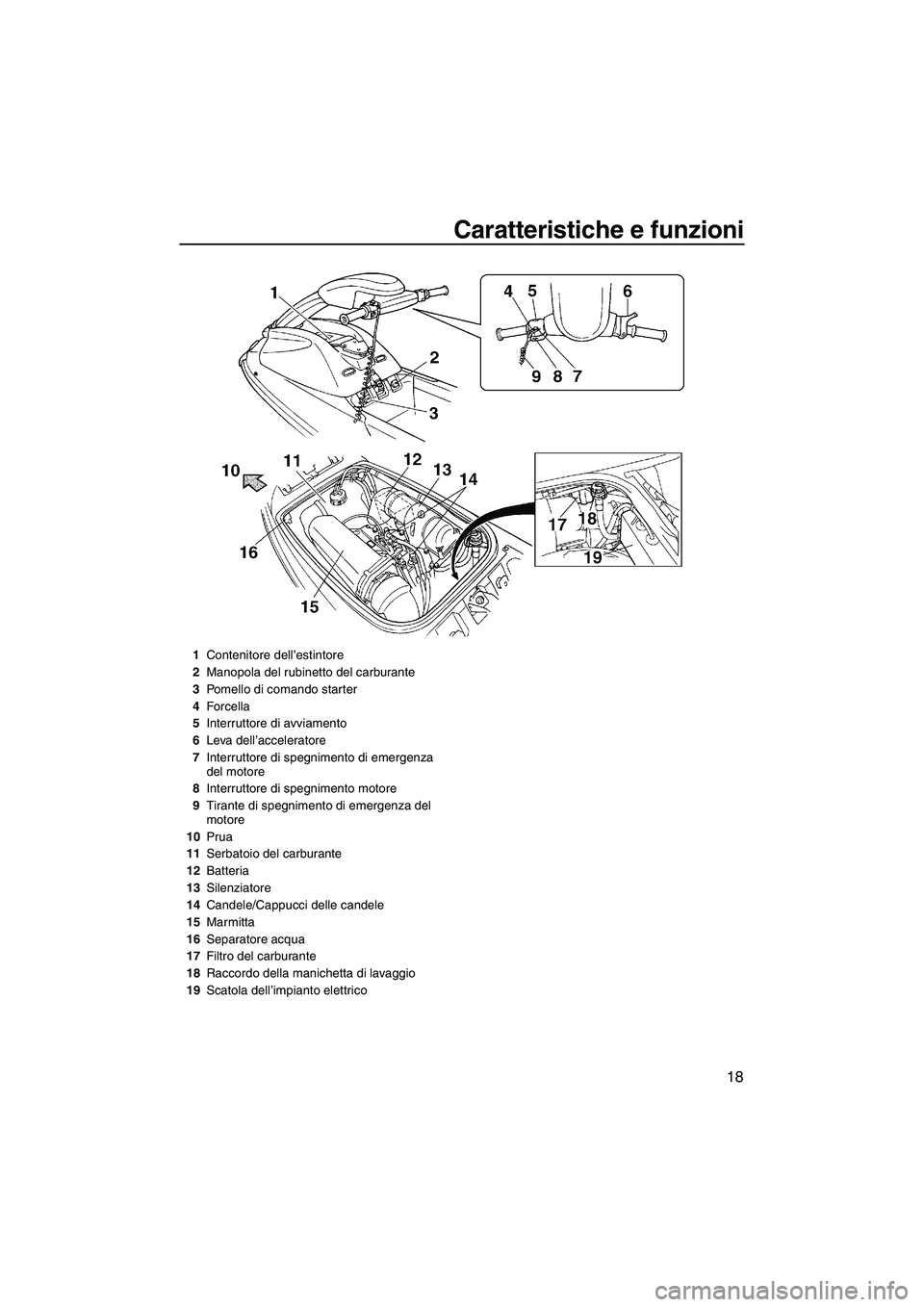

18
1Contenitore dell’estintore
2Manopola del rubinetto del carburante
3Pomello di comando starter
4Forcella
5Interruttore di avviamento
6Leva dell’acceleratore
7Interruttore di spegnimento di emergenza
del motore
8Interruttore di spegnimento motore
9Tirante di spegnimento di emergenza del
motore
10Prua
11Serbatoio del carburante
12Batteria
13Silenziatore
14Candele/Cappucci delle candele
15Marmitta
16Separatore acqua
17Filtro del carburante
18Raccordo della manichetta di lavaggio
19Scatola dell’impianto elettrico
UF2F70H0.book Page 18 Tuesday, April 17, 2007 9:22 AM

Caratteristiche e funzioni

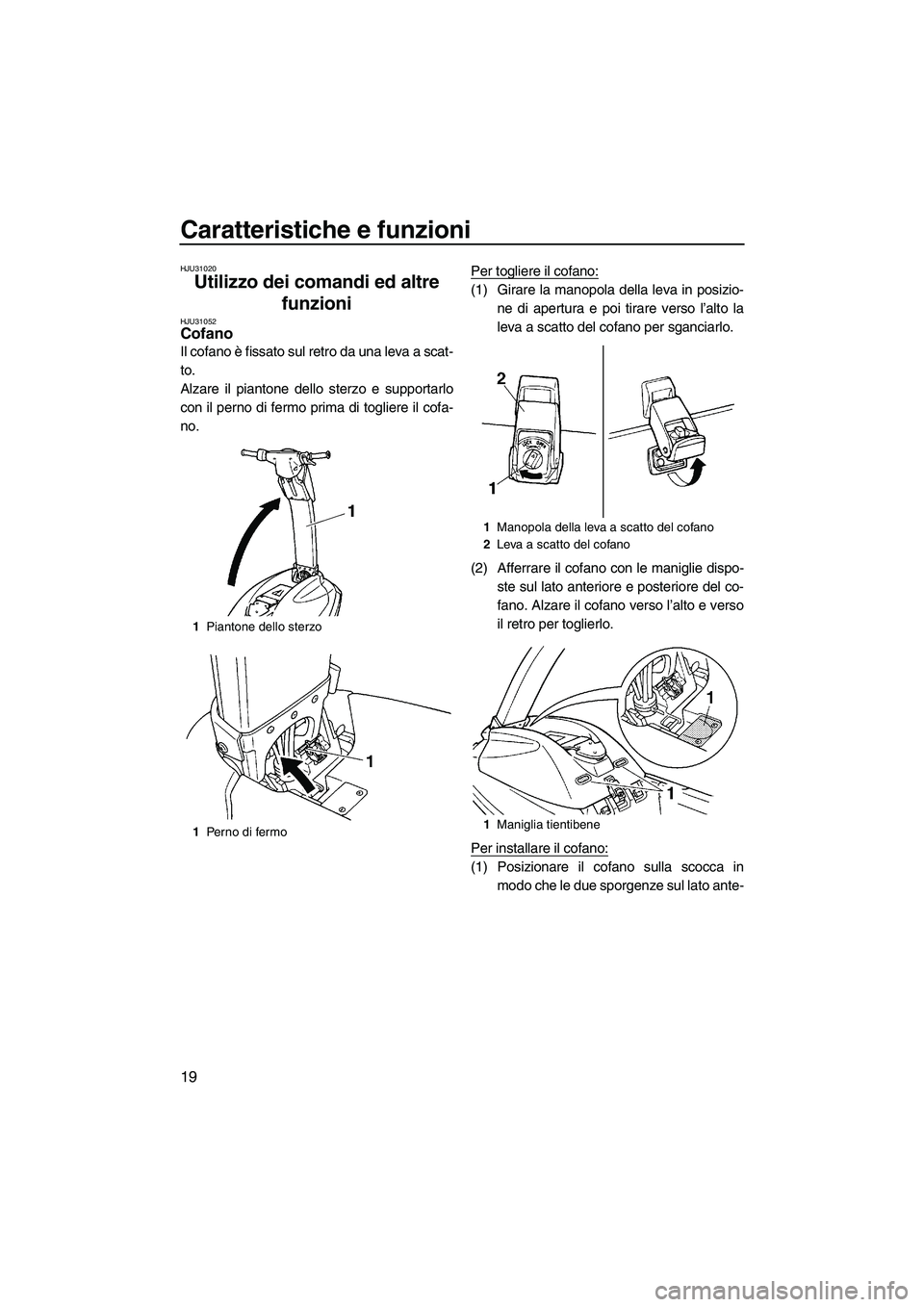

19
HJU31020
Utilizzo dei comandi ed altre
funzioni
HJU31052Cofano
Il cofano è fissato sul retro da una leva a scat-
to.
Alzare il piantone dello sterzo e supportarlo
con il perno di fermo prima di togliere il cofa-
no.Per togliere il cofano:
(1) Girare la manopola della leva in posizio-
ne di apertura e poi tirare verso l’alto la
leva a scatto del cofano per sganciarlo.
(2) Afferrare il cofano con le maniglie dispo-
ste sul lato anteriore e posteriore del co-
fano. Alzare il cofano verso l’alto e verso
il retro per toglierlo.
Per installare il cofano:
(1) Posizionare il cofano sulla scocca in
modo che le due sporgenze sul lato ante-
1Piantone dello sterzo
1Perno di fermo
1Manopola della leva a scatto del cofano
2Leva a scatto del cofano
1Maniglia tientibene
UF2F70H0.book Page 19 Tuesday, April 17, 2007 9:22 AM

Caratteristiche e funzioni

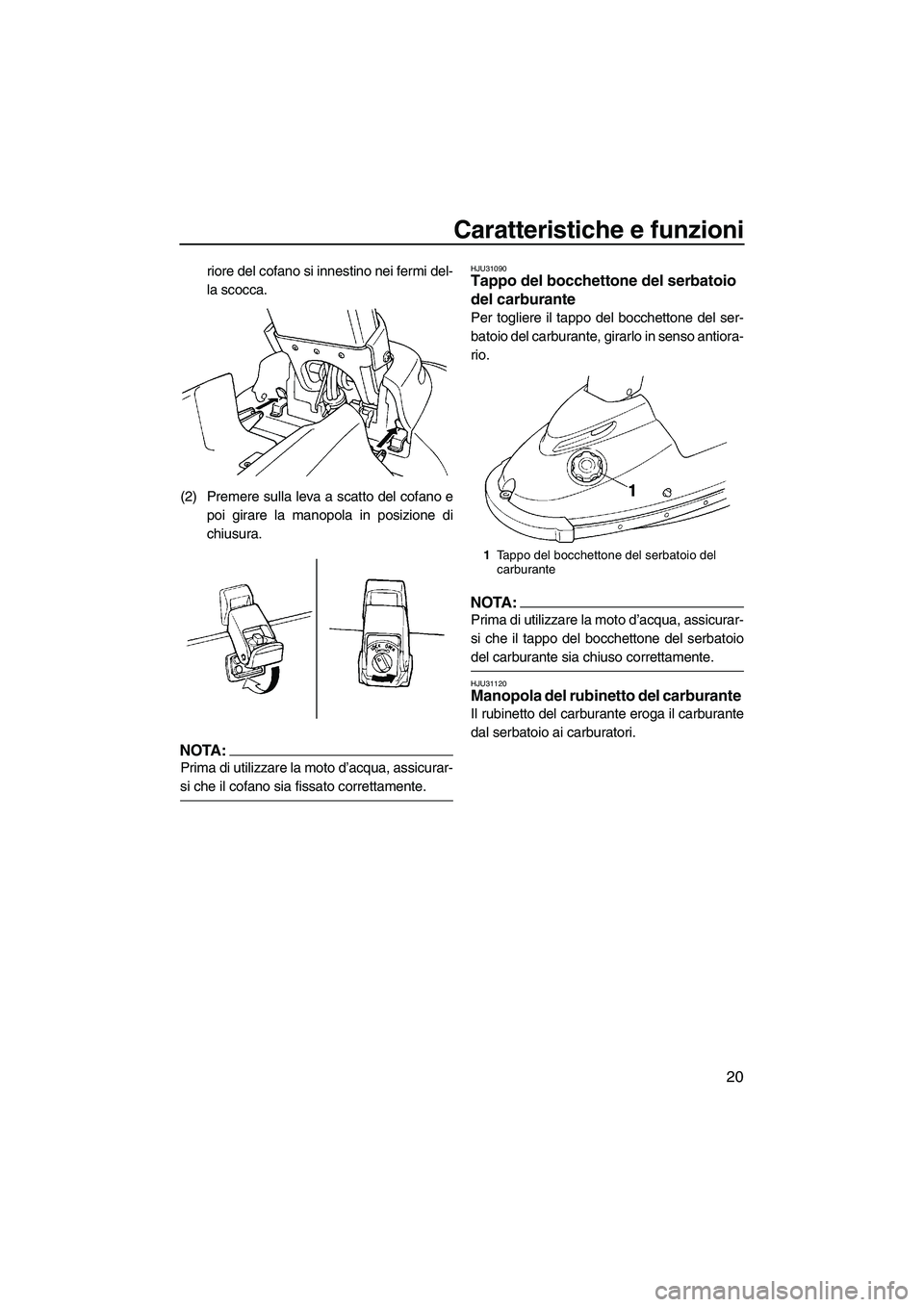

20
riore del cofano si innestino nei fermi del-
la scocca.
(2) Premere sulla leva a scatto del cofano e
poi girare la manopola in posizione di
chiusura.
NOTA:
Prima di utilizzare la moto d’acqua, assicurar-
si che il cofano sia fissato correttamente.
HJU31090Tappo del bocchettone del serbatoio
del carburante
Per togliere il tappo del bocchettone del ser-
batoio del carburante, girarlo in senso antiora-
rio.
NOTA:
Prima di utilizzare la moto d’acqua, assicurar-
si che il tappo del bocchettone del serbatoio
del carburante sia chiuso correttamente.
HJU31120Manopola del rubinetto del carburante
Il rubinetto del carburante eroga il carburante
dal serbatoio ai carburatori.
1Tappo del bocchettone del serbatoio del
carburante
UF2F70H0.book Page 20 Tuesday, April 17, 2007 9:22 AM

Caratteristiche e funzioni

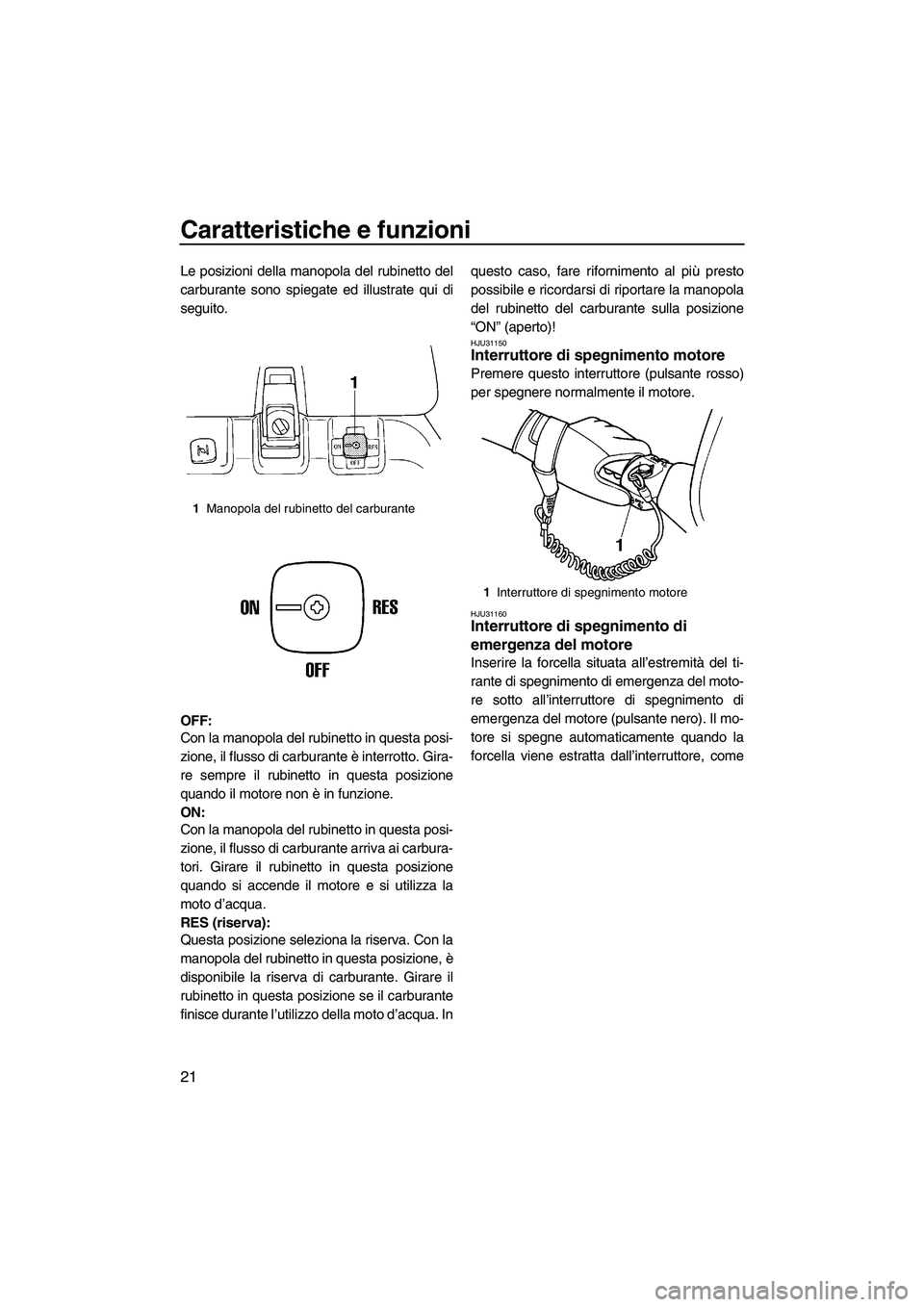

21
Le posizioni della manopola del rubinetto del
carburante sono spiegate ed illustrate qui di
seguito.
OFF:
Con la manopola del rubinetto in questa posi-
zione, il flusso di carburante è interrotto. Gira-
re sempre il rubinetto in questa posizione
quando il motore non è in funzione.
ON:
Con la manopola del rubinetto in questa posi-
zione, il flusso di carburante arriva ai carbura-
tori. Girare il rubinetto in questa posizione
quando si accende il motore e si utilizza la
moto d’acqua.
RES (riserva):
Questa posizione seleziona la riserva. Con la
manopola del rubinetto in questa posizione, è
disponibile la riserva di carburante. Girare il
rubinetto in questa posizione se il carburante
finisce durante l’utilizzo della moto d’acqua. Inquesto caso, fare rifornimento al più presto
possibile e ricordarsi di riportare la manopola
del rubinetto del carburante sulla posizione
“ON” (aperto)!
HJU31150Interruttore di spegnimento motore
Premere questo interruttore (pulsante rosso)
per spegnere normalmente il motore.
HJU31160Interruttore di spegnimento di
emergenza del motore
Inserire la forcella situata all’estremità del ti-
rante di spegnimento di emergenza del moto-
re sotto all’interruttore di spegnimento di
emergenza del motore (pulsante nero). Il mo-
tore si spegne automaticamente quando la
forcella viene estratta dall’interruttore, come
1Manopola del rubinetto del carburante
1Interruttore di spegnimento motore
UF2F70H0.book Page 21 Tuesday, April 17, 2007 9:22 AM

Caratteristiche e funzioni

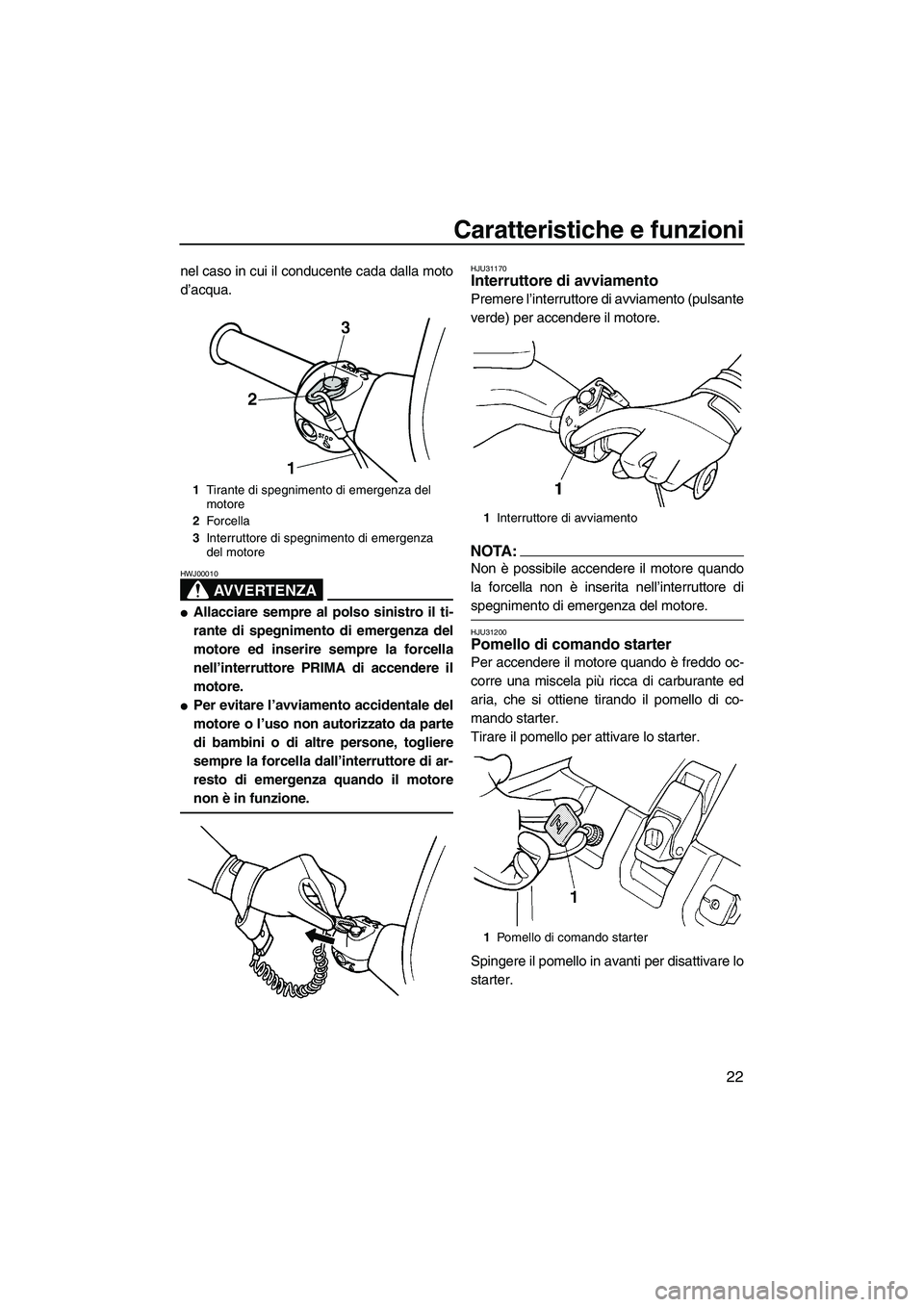

22
nel caso in cui il conducente cada dalla moto
d’acqua.
AVVERTENZA
HWJ00010

Allacciare sempre al polso sinistro il ti-
rante di spegnimento di emergenza del
motore ed inserire sempre la forcella
nell’interruttore PRIMA di accendere il
motore.

Per evitare l’avviamento accidentale del
motore o l’uso non autorizzato da parte
di bambini o di altre persone, togliere
sempre la forcella dall’interruttore di ar-
resto di emergenza quando il motore
non è in funzione.
HJU31170Interruttore di avviamento
Premere l’interruttore di avviamento (pulsante
verde) per accendere il motore.
NOTA:
Non è possibile accendere il motore quando
la forcella non è inserita nell’interruttore di
spegnimento di emergenza del motore.
HJU31200Pomello di comando starter
Per accendere il motore quando è freddo oc-
corre una miscela più ricca di carburante ed
aria, che si ottiene tirando il pomello di co-
mando starter.
Tirare il pomello per attivare lo starter.
Spingere il pomello in avanti per disattivare lo
starter.
1Tirante di spegnimento di emergenza del
motore
2Forcella
3Interruttore di spegnimento di emergenza
del motore
1Interruttore di avviamento
1Pomello di comando starter
UF2F70H0.book Page 22 Tuesday, April 17, 2007 9:22 AM

Caratteristiche e funzioni

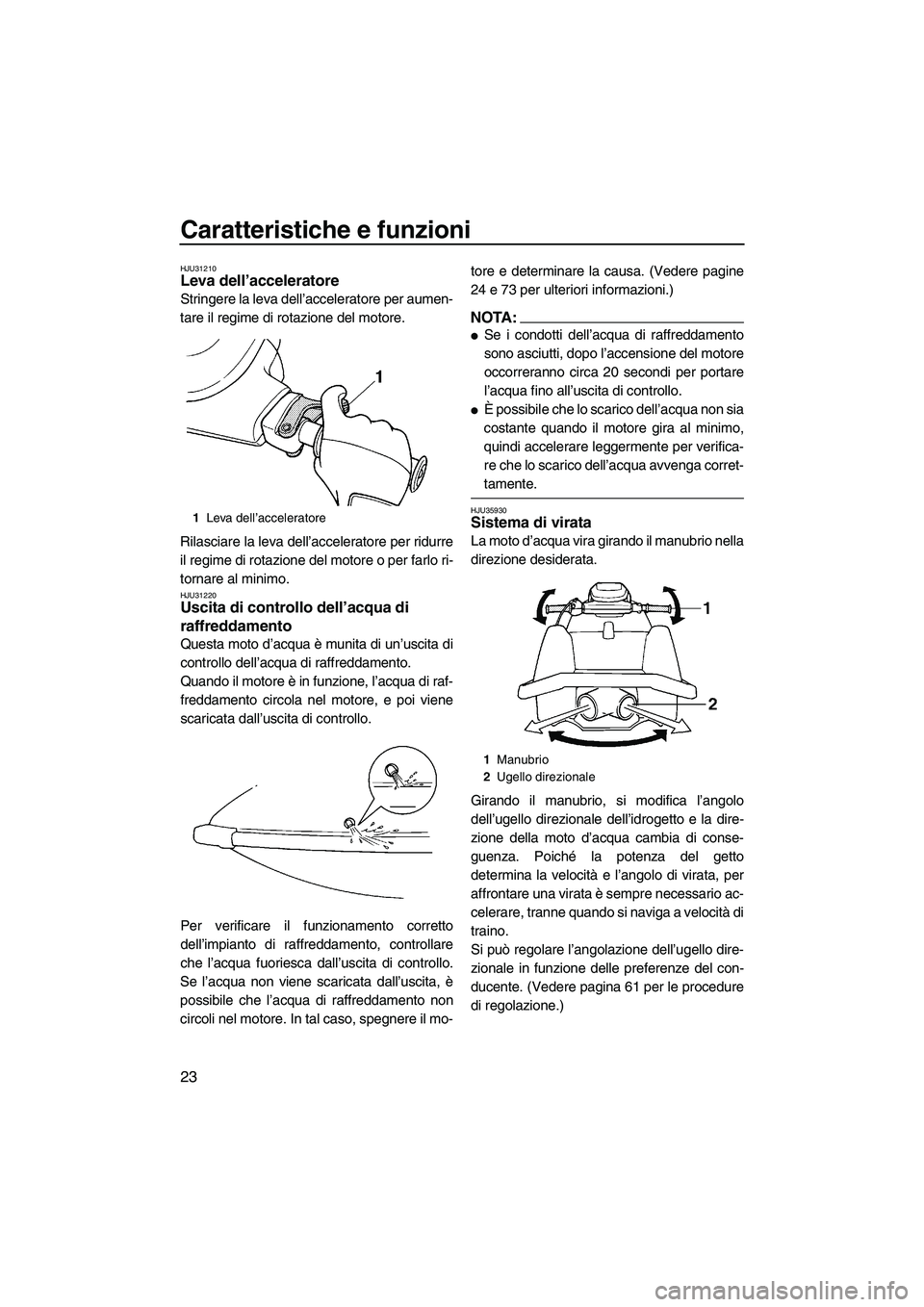

23
HJU31210Leva dell’acceleratore
Stringere la leva dell’acceleratore per aumen-
tare il regime di rotazione del motore.
Rilasciare la leva dell’acceleratore per ridurre
il regime di rotazione del motore o per farlo ri-
tornare al minimo.
HJU31220Uscita di controllo dell’acqua di
raffreddamento
Questa moto d’acqua è munita di un’uscita di
controllo dell’acqua di raffreddamento.
Quando il motore è in funzione, l’acqua di raf-
freddamento circola nel motore, e poi viene
scaricata dall’uscita di controllo.
Per verificare il funzionamento corretto
dell’impianto di raffreddamento, controllare
che l’acqua fuoriesca dall’uscita di controllo.
Se l’acqua non viene scaricata dall’uscita, è
possibile che l’acqua di raffreddamento non
circoli nel motore. In tal caso, spegnere il mo-tore e determinare la causa. (Vedere pagine
24 e 73 per ulteriori informazioni.)
NOTA:

Se i condotti dell’acqua di raffreddamento
sono asciutti, dopo l’accensione del motore
occorreranno circa 20 secondi per portare
l’acqua fino all’uscita di controllo.

È possibile che lo scarico dell’acqua non sia
costante quando il motore gira al minimo,
quindi accelerare leggermente per verifica-
re che lo scarico dell’acqua avvenga corret-
tamente.
HJU35930Sistema di virata
La moto d’acqua vira girando il manubrio nella
direzione desiderata.
Girando il manubrio, si modifica l’angolo
dell’ugello direzionale dell’idrogetto e la dire-
zione della moto d’acqua cambia di conse-
guenza. Poiché la potenza del getto
determina la velocità e l’angolo di virata, per
affrontare una virata è sempre necessario ac-
celerare, tranne quando si naviga a velocità di
traino.
Si può regolare l’angolazione dell’ugello dire-
zionale in funzione delle preferenze del con-
ducente. (Vedere pagina 61 per le procedure
di regolazione.)
1Leva dell’acceleratore
1Manubrio
2Ugello direzionale
UF2F70H0.book Page 23 Tuesday, April 17, 2007 9:22 AM

Caratteristiche e funzioni

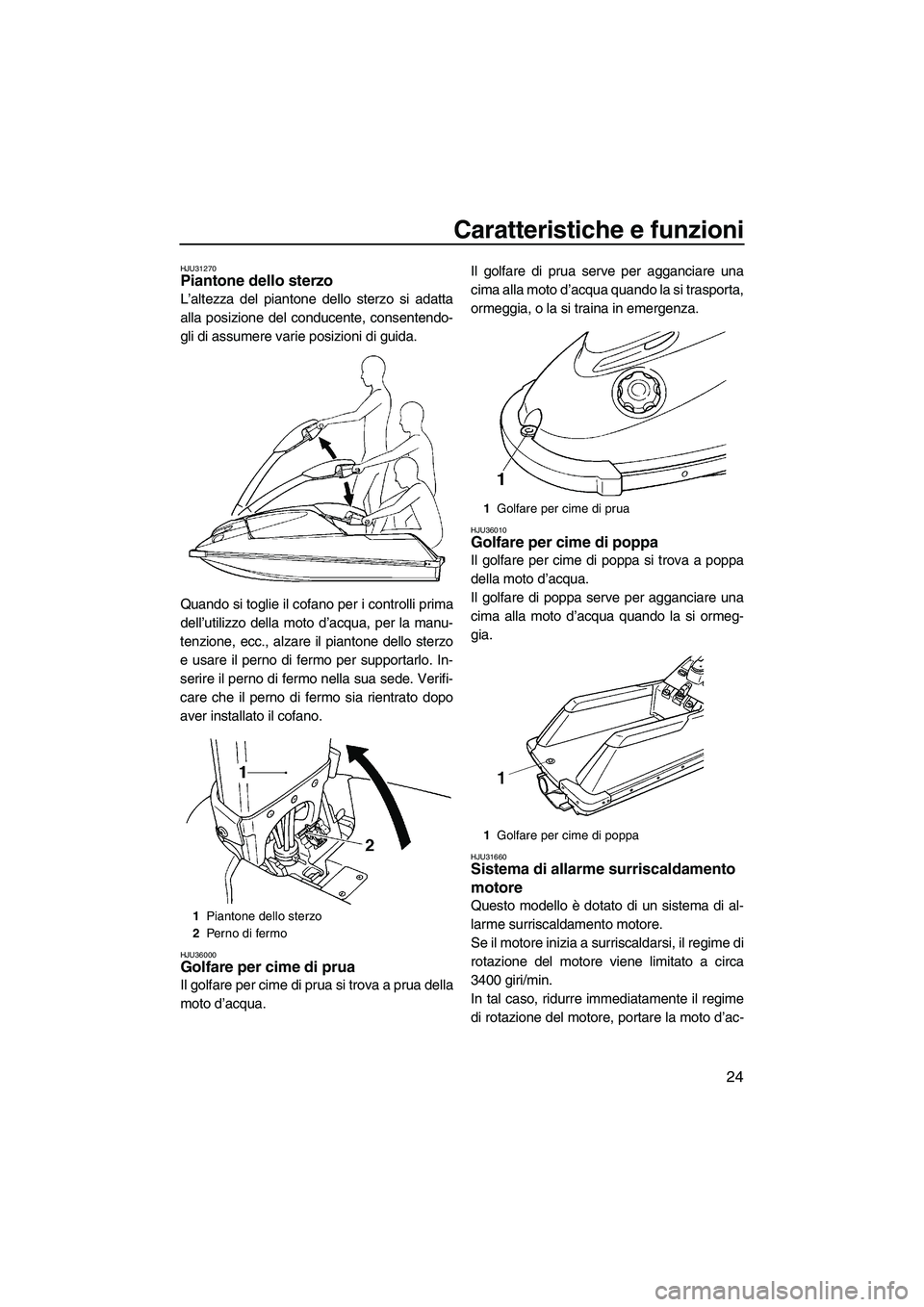

24
HJU31270Piantone dello sterzo
L’altezza del piantone dello sterzo si adatta
alla posizione del conducente, consentendo-
gli di assumere varie posizioni di guida.
Quando si toglie il cofano per i controlli prima
dell’utilizzo della moto d’acqua, per la manu-
tenzione, ecc., alzare il piantone dello sterzo
e usare il perno di fermo per supportarlo. In-
serire il perno di fermo nella sua sede. Verifi-
care che il perno di fermo sia rientrato dopo
aver installato il cofano.
HJU36000Golfare per cime di prua
Il golfare per cime di prua si trova a prua della
moto d’acqua.Il golfare di prua serve per agganciare una
cima alla moto d’acqua quando la si trasporta,
ormeggia, o la si traina in emergenza.
HJU36010Golfare per cime di poppa
Il golfare per cime di poppa si trova a poppa
della moto d’acqua.
Il golfare di poppa serve per agganciare una
cima alla moto d’acqua quando la si ormeg-
gia.
HJU31660Sistema di allarme surriscaldamento
motore
Questo modello è dotato di un sistema di al-
larme surriscaldamento motore.
Se il motore inizia a surriscaldarsi, il regime di
rotazione del motore viene limitato a circa
3400 giri/min.
In tal caso, ridurre immediatamente il regime
di rotazione del motore, portare la moto d’ac-1Piantone dello sterzo
2Perno di fermo
1Golfare per cime di prua
1Golfare per cime di poppa
UF2F70H0.book Page 24 Tuesday, April 17, 2007 9:22 AM

Caratteristiche e funzioni

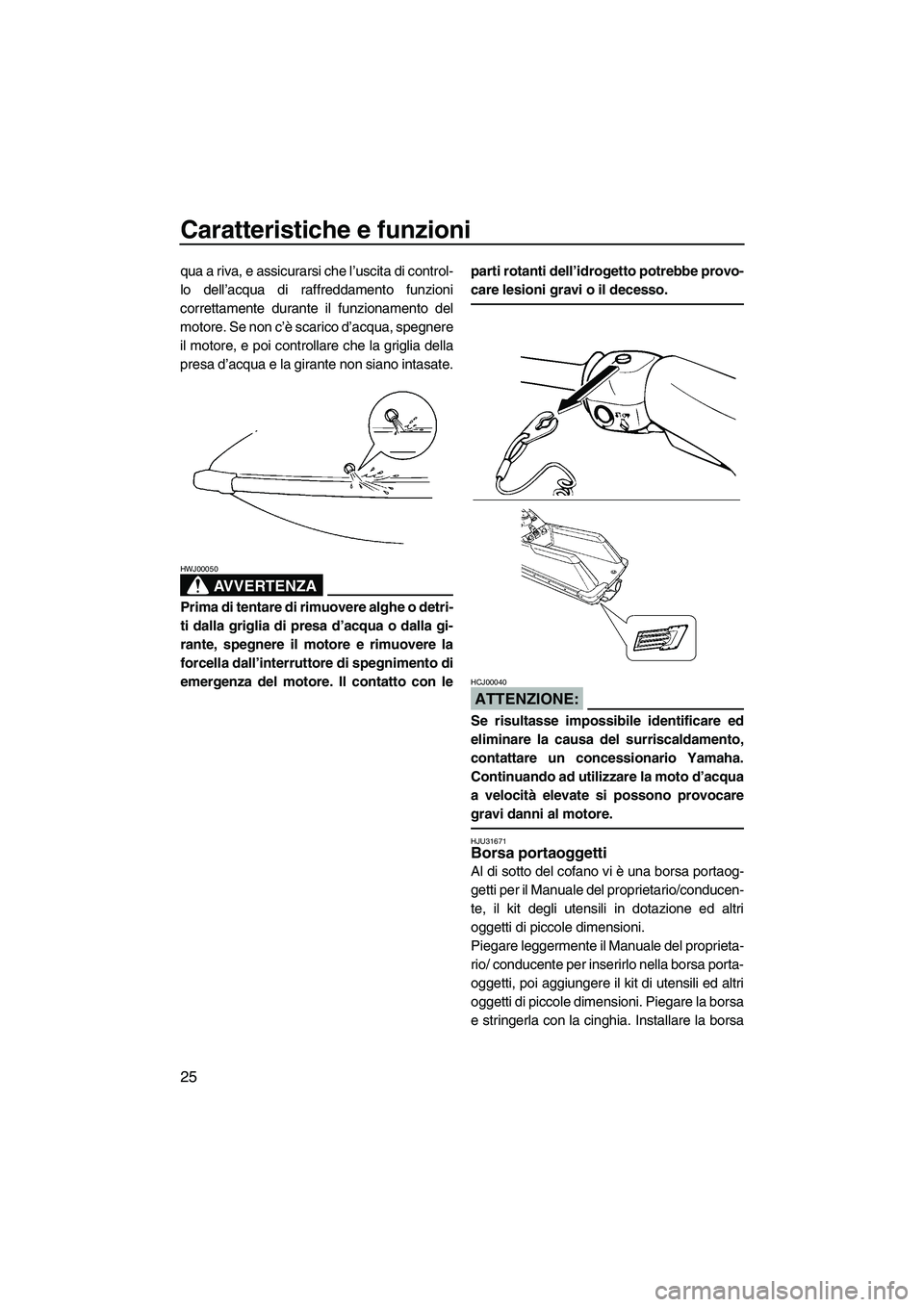

25
qua a riva, e assicurarsi che l’uscita di control-
lo dell’acqua di raffreddamento funzioni
correttamente durante il funzionamento del
motore. Se non c’è scarico d’acqua, spegnere
il motore, e poi controllare che la griglia della
presa d’acqua e la girante non siano intasate.
AVVERTENZA
HWJ00050
Prima di tentare di rimuovere alghe o detri-
ti dalla griglia di presa d’acqua o dalla gi-
rante, spegnere il motore e rimuovere la
forcella dall’interruttore di spegnimento di
emergenza del motore. Il contatto con leparti rotanti dell’idrogetto potrebbe provo-
care lesioni gravi o il decesso.
ATTENZIONE:
HCJ00040
Se risultasse impossibile identificare ed
eliminare la causa del surriscaldamento,
contattare un concessionario Yamaha.
Continuando ad utilizzare la moto d’acqua
a velocità elevate si possono provocare
gravi danni al motore.
HJU31671Borsa portaoggetti
Al di sotto del cofano vi è una borsa portaog-
getti per il Manuale del proprietario/conducen-
te, il kit degli utensili in dotazione ed altri
oggetti di piccole dimensioni.
Piegare leggermente il Manuale del proprieta-
rio/ conducente per inserirlo nella borsa porta-
oggetti, poi aggiungere il kit di utensili ed altri
oggetti di piccole dimensioni. Piegare la borsa
e stringerla con la cinghia. Installare la borsa
UF2F70H0.book Page 25 Tuesday, April 17, 2007 9:22 AM
