REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
2
3
4
5
67
8
9

4. Den Bremszug vom Handbremshebel
(Vorderradbremse) abnehmen.
5. Den Bremszug vom Bremswellenhe-
bel trennen.
6. Die Achsmutter und die Unterlegschei-
be entfernen.7. Um das Vorderrad vom Boden abzu-
heben; siehe Seite 6-21.
8. Die Radachse herausziehen und dann
das Rad herausnehmen.
GAU41550
Vorderrad einbauen
1. Die Bremsankerplatte wie abgebildet
in die Radnabe einbauen.2. Das Rad zwischen die Gabelholme
heben.
HINWEIS:

Sicherstellen, dass die Nut der Bremsan-
kerplatte über die Halterung des Gabelrohrs
passt.
1. Einstellschraube
2. Kontermutter
2 1
(a)

1. Unterlegscheibe
2. Achsmutter
2
1

1. Bremsankerplatte
1. Arretierung
1
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
1
2
3
4
5
6
7
8
9

3. Die Radachse einbauen, und dann die
Unterlegscheibe und Achsmutter
montieren.
4. Das Vorderrad absenken, bis es auf
dem Boden steht.
5. Den Bremszug an der Radnabe an-
bringen.
6. Den Bremszug am Handbremshebel
(Vorderradbremse) anbringen.
7. Die Bremszughalterung festschrau-
ben.
8. Die Achsmutter vorschriftsmäßig fest-
ziehen.
9. Das Handbremshebel-Spiel einstel-
len. (Siehe Seite 6-14.)
10. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
GAU25080
Hinterrad
GAU41560
Hinterrad ausbauen
WARNUNG

GWA10820

Wartungsarbeiten an den Rädern
sollten grundsätzlich von einer
Yamaha-Fachwerkstatt durchge-
führt werden.

Das Motorrad sicher abstützen, da-
mit es nicht umfallen kann.
1. Die Achsmutter lösen.2. Die Einstellmutter für das Fußbrems-
pedal-Spiel abschrauben und dann
das Bremsgestänge vom Bremswel-
lenhebel lösen.
3. Die Bremsankerstrebe durch Entfer-
nen des Splints, der Mutter und der
Schraube von der Bremsankerplatte
lösen.
Anzugsdrehmoment:
Achsmutter:
35 Nm (3.5 m·kgf, 25.3 ft·lbf)
1. Einstellmutter des
Antriebskettendurchhangs
2. Kontermutter
3. Kettenspanner
4. Unterlegscheibe
5. Achsmutter
5
41
2
3
1. Einstellmutter für das Spiel des
Fußbremshebels
2. Distanzstück
3. Kettenspanner
4. Radachse
5. Einstellmutter des
Antriebskettendurchhangs
6. Kontermutter
7. Bremsankerstrebe
8. Bremsankerstreben-Schraube
9. Splint
10. Bremsankerstreben-Mutter
165
24
7
98
10
3

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
2
3
4
5
67
8
9

4. Die Kontermutter und Einstellmutter
der Antriebskette auf beiden Seiten
der Schwinge lockern.
5. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-21 anheben.
6. Die Achsmutter und Unterlegscheibe
abschrauben, und dann die Radachse
herausziehen.
7. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
HINWEIS:

Die Antriebskette muss für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt
werden.
8. Distanzstück, Kettenspanner und Rad
durch Zurückziehen entfernen.
GAU41570
Hinterrad einbauen
1. Die Antriebskette auf das Kettenrad
spannen.
2. Rad einbauen, indem zunächst Ket-
tenspanner und Distanzstück und
dann die Radachse von der rechten
Seite her eingesetzt wird.
3. Die Bremsstange an den Bremswel-
lenhebel, und dann die Einstellmutter
für das Fußbremspedal-Spiel an die
Bremsstange montieren.
4. Die Bremsankerstrebe mit Schraube
und Mutter an die Bremsankerplatte
festschrauben, und dann die Mutter
vorschriftsmäßig festziehen.
5. Für die Bremsankerstreben-Schraube
einen neuen Splint verwenden.
WARNUNG

GWA10830
Immer einen neuen Splint verwenden.
6. Unterlegscheibe und Achsmutter
montieren, und dann das Hinterrad auf
den Boden aufsetzen.
7. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-16.)8. Die Achsmutter vorschriftsmäßig fest-
ziehen.
9. Spiel des Fußbremshebels einstellen.
(Siehe Seite 6-15.)
Anzugsdrehmoment:
Bremsankerstreben-Mutter:
15.5 Nm (1.6 m·kgf, 11.2 ft·lbf)
Anzugsdrehmoment:
Achsmutter:
60 Nm (6.0 m·kgf, 43.4 ft·lbf)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
1
2
3
4
5
6
7
8
9

GAU25850

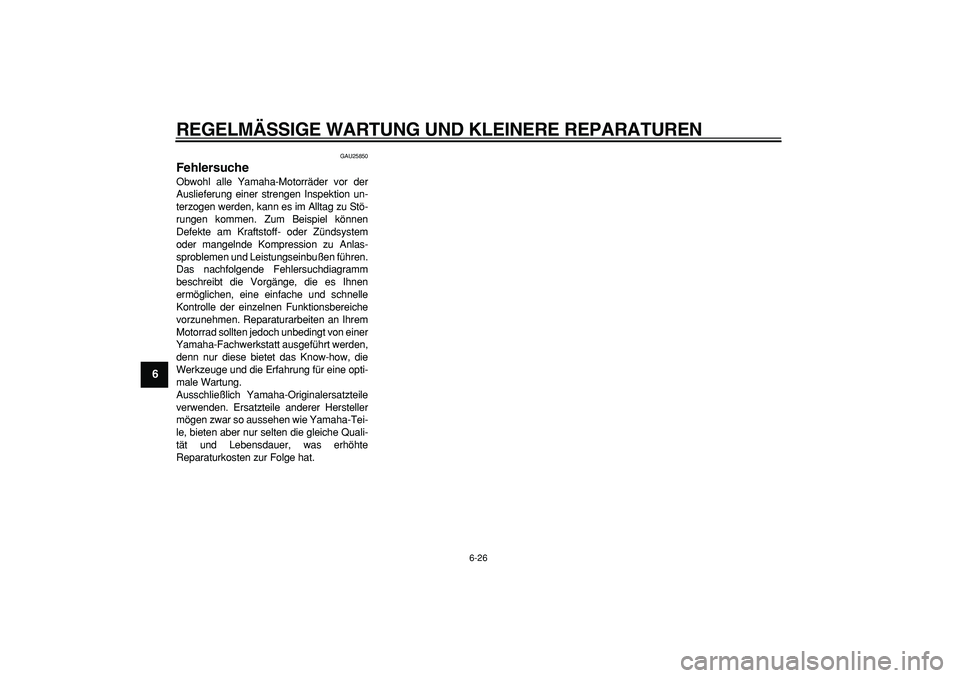

Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
2
3
4
5
67
8
9

GAU25971

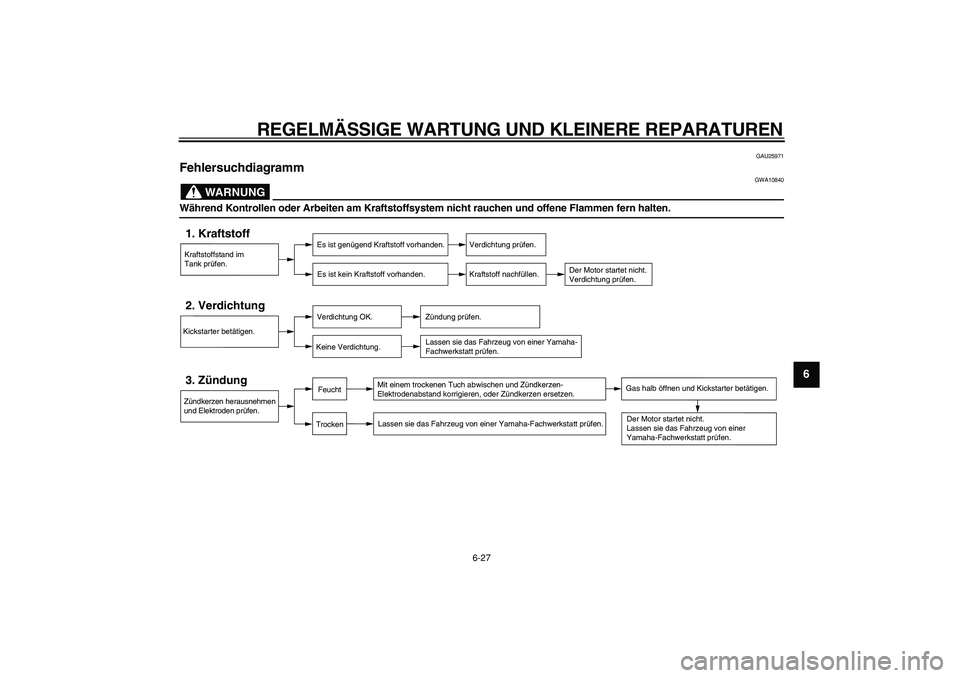

Fehlersuchdiagramm
WARNUNG

GWA10840
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
Kickstarter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht.
Lassen sie das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
TrockenFeucht
Gas halb öffnen und Kickstarter betätigen.

7-1
1
2
3
4
5
6
7
8
9

PFLEGE UND STILLLEGUNG DES MOTORRADS
GAU37833
Vorsicht bei Mattfarben
ACHTUNG:

GCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden Bürsten, scharfe
Chemikalien oder Reinigungsmittel zum
Säubern dieser Bauteile benutzt, können
diese verkratzt oder beschädigt werden.
Auch Wachs sollte nicht auf mattfarbige
Bauteile aufgetragen werden.
GAU40462
Pflege
Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf.
Regelmäßige, richtige Pflege ist nicht nur
eine Bedingung für Garantieansprüche,
sondern Ihr Motorrad wird auch besser aus-
sehen, länger leben und optimale Leistun-
gen erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen,
einschließlich des
Zündkerzensteckers fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-niger auf Dichtungen, Kettenräder, die
Antriebskette und Radachsen auftra-
gen! Kaltreiniger und Schmutz mit
Wasser abspülen.
Reinigung
ACHTUNG:

GCA10771

Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als
vorgeschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem
Korrosionsschutz versehen.

Unsachgemäße Reinigung kann
Plastikteile, wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw. beschädigen.
Verwenden Sie nur einen weichen,
sauberen Lappen oder Schwamm
mit einem milden Reinigungsmittel
und Wasser um Plastikteile zu reini-
gen.

Niemals scharfe Chemikalien für

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-2
2
3
4
5
6
78
9

Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.

Niemals Hochdruck-Waschanla-
gen oder Dampfstrahlreiniger ver-
wenden, da diese das Einsickern
von Wasser und damit eine Ver-
schlechterung in den folgenden Be-
reichen verursachen: Dichtungen
(von Rädern, Schwinglagern, Ga-
beln und Bremsen), elektrische Be-
standteile (Stecker, Verbindungen,
Instrumente, Schalter und Lichter),
Ent- und Belüftungsschläuche.

Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld
liegenden Stelle der Windschutz-
scheibe testen, ob es Scheuerspu-ren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen oder in Küstennä-heDa Meeressalz extrem korrosiv wirkt, füh-
ren Sie bitte nach jeder Fahrt in Regen oder
Küstennähe folgende Schritte durch.
1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.ACHTUNG:

GCA10790
Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz
verstärkt.
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metall-
oberflächen sprühen, einschließlich
verchromter und vernickelter Metall-
oberflächen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edel-
stahl-Teilen, auch an der
Auspuffanlage, eine Chrompolitur.
(Sogar die temperaturbedingte Verfär-
bung von Edelstahl-Auspuffanlagen
kann mit einer solchen Politur entfernt
werden.)
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt oder vernickelt sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
1
2
3
4
5
6
7
8
9

7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG

GWA14500

Sicher stellen, dass sich keinerlei
Wachs oder Öl an den Reifen befin-
det.

Falls erforderlich, Reifen mit war-
mem Wasser und einem milden Rei-
nigungsmittel waschen. Vor
Fahrten mit höheren Geschwindig-
keiten die Bremsleistung und das
Fahrverhalten des Motorrads in den
Kurven testen.
ACHTUNG:

GCA10800

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.

Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEIS:

Produktempfehlungen erhalten Sie bei Ih-
rem Yamaha-Händler.
GAU40651
Abstellen
Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.
ACHTUNG:

GCA10810

Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
2. Für Motorräder, welche mit einem
Kraftstoffhahn ausgestattet sind, der
