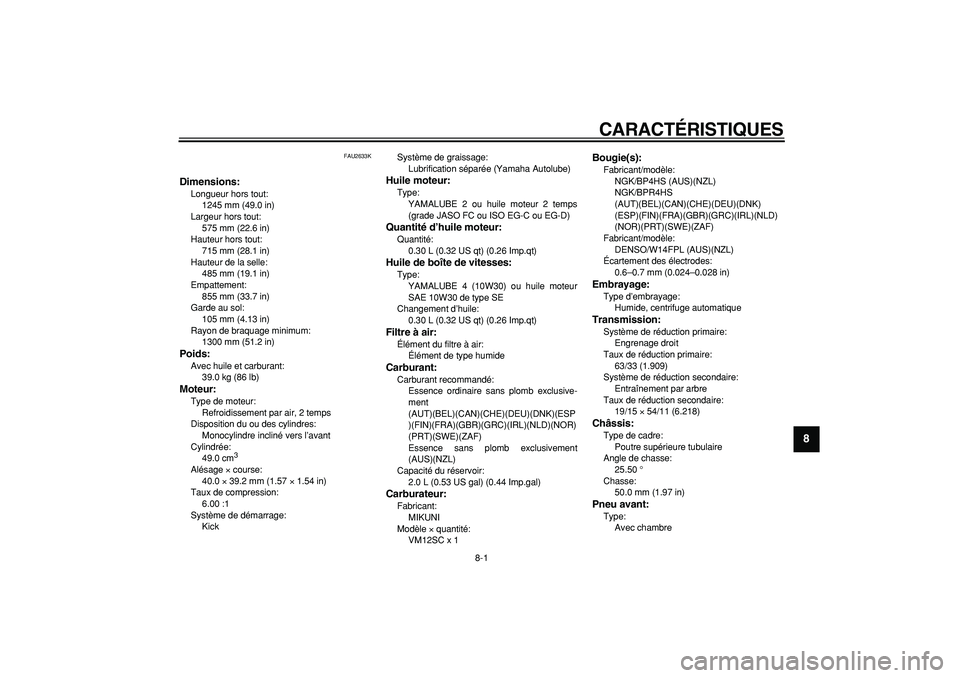

CARACTÉRISTIQUES
FAU2633K
Dimensions:
Longueur hors tout:
1245 mm (49.0 in)
Largeur hors tout:
575 mm (22.6 in)
Hauteur hors tout:
715 mm (28.1 in)
Hauteur de la selle:
485 mm (19.1 in)
Empattement:
855 mm (33.7 in)
Garde au sol:
105 mm (4.13 in)
Rayon de braquage minimum:
1300 mm (51.2 in)
Poids:
Avec huile et carburant:
39.0 kg (86 lb)
Moteur:
Type de moteur:
Refroidissement par air, 2 temps
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
49.0 cm
3
Alésage
×
course:
40.0
×
39.2 mm (1.57
×
1.54 in)
Taux de compression:
6.00 :1
Système de démarrage:
KickSystème de graissage:
Lubrification séparée (Yamaha Autolube)
Huile moteur:
Type:
YAMALUBE 2 ou huile moteur 2 temps
(grade JASO FC ou ISO EG-C ou EG-D)
Quantité d’huile moteur:
Quantité:
0.30 L (0.32 US qt) (0.26 Imp.qt)
Huile de boîte de vitesses:
Type:
YAMALUBE 4 (10W30) ou huile moteur
SAE 10W30 de type SE
Changement d’huile:
0.30 L (0.32 US qt) (0.26 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type humide
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
(AUT)(BEL)(CAN)(CHE)(DEU)(DNK)(ESP
)(FIN)(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)
(PRT)(SWE)(ZAF)
Essence sans plomb exclusivement
(AUS)(NZL)
Capacité du réservoir:
2.0 L (0.53 US gal) (0.44 Imp.gal)
Carburateur:
Fabricant:
MIKUNI
Modèle
×
quantité:
VM12SC x 1
Bougie(s):
Fabricant/modèle:
NGK/BP4HS (AUS)(NZL)
NGK/BPR4HS
(AUT)(BEL)(CAN)(CHE)(DEU)(DNK)
(ESP)(FIN)(FRA)(GBR)(GRC)(IRL)(NLD)
(NOR)(PRT)(SWE)(ZAF)
Fabricant/modèle:
DENSO/W14FPL (AUS)(NZL)
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:
Type d’embrayage:
Humide, centrifuge automatique
Transmission:
Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
63/33 (1.909)
Système de réduction secondaire:
Entraînement par arbre
Taux de réduction secondaire:
19/15
×
54/11 (6.218)
Châssis:
Type de cadre:
Poutre supérieure tubulaire
Angle de chasse:
25.50 °
Chasse:
50.0 mm (1.97 in)
Pneu avant:
Type:
Avec chambre
CARACTÉRISTIQUES
8-2
1
2
3
4
5
6
7
8
9
Taille:
2.50-10 4PR
Fabricant/modèle:
BRIDGESTONE/KNOBBY
Fabricant/modèle:
IRC/KNOBBY
Pneu arrière:
Type:
Avec chambre
Taille:
2.50-10 4PR
Fabricant/modèle:
BRIDGESTONE/KNOBBY
Fabricant/modèle:
IRC/KNOBBY
Charge:
Poids maximum du pilote:
25.0 kg (55 lb)
* (Poids total du pilote, du chargement et des
accessoires)
Pression de gonflage (contrôlée les
pneus froids):
Avant:
100 kPa (15 psi) (1.00 kgf/cm
2
)
Arrière:
100 kPa (15 psi) (1.00 kgf/cm
2
)
Roue avant:
Type de roue:
Roue flasquée
Taille de jante:
10x1.50
Roue arrière:
Type de roue:
Roue flasquéeTaille de jante:
10x1.50
Frein avant:
Type:
Frein à tambour
Commande:
À la main droite
Frein arrière:
Type:
Frein à tambour
Commande:
À la main gauche
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
60.0 mm (2.36 in)
Suspension arrière:
Type:
Ensemble oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
50.0 mm (1.97 in)
Partie électrique:
Système d’allumage:
Décharge de condensateur (CDI)
9-1
2
3
4
5
6
7
8
9
RENSEIGNEMENTS COMPLÉMENTAIRES
FAU40790
Numéros d’identification
Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.:
Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26480
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-7.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de rechan-
ge auprès d’un concessionnaire Yamaha.
1. Numéro d’identification du véhicule
1
1. Étiquette des codes du modèle
1
