2008 YAMAHA MAJESTY 400 ESP

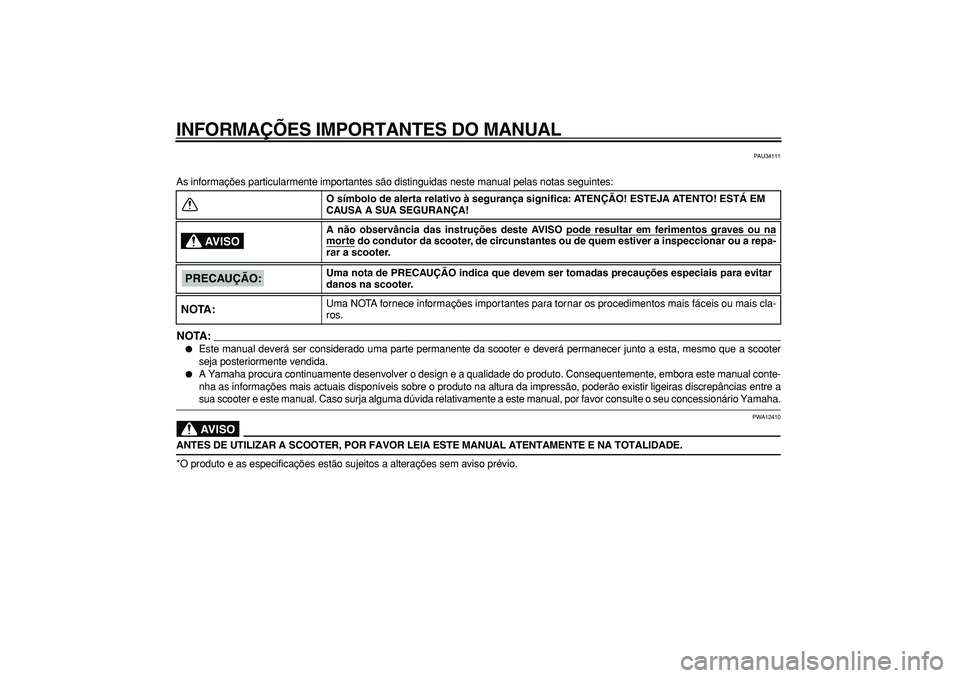

INFORMAÇÕES IMPORTANTES DO MANUAL
PAU34111
As informações particularmente importantes são distinguidas neste manual pelas notas seguintes:
NOTA:


Este manual deverá ser considerado uma parte permanente da scooter e deverá permanecer junto a esta, mesmo que a scooter
seja posteriormente vendida.

A Yamaha procura continuamente desenvolver o design e a qualidade do produto. Consequentemente, embora este manual conte-
nha as informações mais actuais disponíveis sobre o produto na altura da impressão, poderão existir ligeiras discrepâncias entre a
sua scooter e este manual. Caso surja alguma dúvida relativamente a este manual, por favor consulte o seu concessionário Yamaha.
AVISO

PWA12410
ANTES DE UTILIZAR A SCOOTER, POR FAVOR LEIA ESTE MANUAL ATENTAMENTE E NA TOTALIDADE.
*O produto e as especificações estão sujeitos a alterações sem aviso prévio.
O símbolo de alerta relativo à segurança significa: ATENÇÃO! ESTEJA ATENTO! ESTÁ EM
CAUSA A SUA SEGURANÇA!
A não observância das instruções deste AVISO pode resultar em f
erimentos gra
ves ou na
mor
te do condutor da scooter, de circunstantes ou de quem estiver a inspeccionar ou a repa-
rar a scooter.
Uma nota de PRECAUÇÃO indica que devem ser tomadas precauções especiais para evitar
danos na scooter.
Uma NOTA fornece informações importantes para tornar os procedimentos mais fáceis ou mais cla-
ros.
AVISO
PRECAUÇÃO:NOTA:

ÍNDICE
Verificação e lubrificação dos
cabos ......................................... 6-28
Verificação e lubrificação do punho
e do cabo do acelerador ............ 6-28
Lubrificação das alavancas do
travão da frente e de trás ........... 6-28
Verificação e lubrificação do
descanso central e do descanso
lateral ......................................... 6-29
Verificação da forquilha
dianteira ..................................... 6-29
Verificação da direcção ................. 6-30
Verificação dos rolamentos de
roda ............................................ 6-31
Bateria ........................................... 6-31
Substituição dos fusíveis ............... 6-32
Substituição da lâmpada do farol
dianteiro ..................................... 6-34
Luz do travão/farolim traseiro ........ 6-35
Substituição de uma lâmpada do
sinal de mudança de direcção
dianteiro ..................................... 6-35
Substituição de uma lâmpada do
sinal de mudança de direcção
traseiro ....................................... 6-36
Substituição da lâmpada da luz da
chapa de matrícula .................... 6-37
Substituição de uma lâmpada de
mínimos ..................................... 6-37
Detecção e resolução de
problemas .................................. 6-38Tabelas de detecção e resolução
de problemas ............................. 6-39
CUIDADOS E ARRUMAÇÃO DA
SCOOTER
........................................... 7-1
Cor mate cuidado ............................ 7-1
Cuidados ......................................... 7-1
Armazenagem ................................. 7-3
ESPECIFICAÇÕES
............................ 8-1
INFORMAÇÕES PARA O
CONSUMIDOR
.................................... 9-1
Números de identificação ................ 9-1

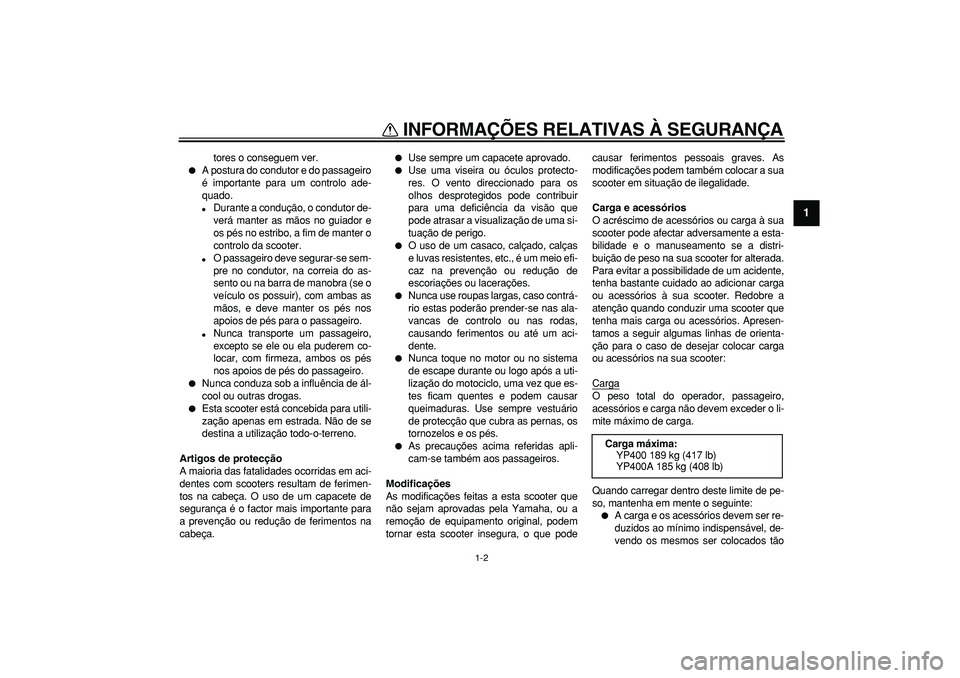

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-2
1
tores o conseguem ver.

A postura do condutor e do passageiro
é importante para um controlo ade-
quado.

Durante a condução, o condutor de-
verá manter as mãos no guiador e
os pés no estribo, a fim de manter o
controlo da scooter.

O passageiro deve segurar-se sem-
pre no condutor, na correia do as-
sento ou na barra de manobra (se o
veículo os possuir), com ambas as
mãos, e deve manter os pés nos
apoios de pés para o passageiro.

Nunca transporte um passageiro,
excepto se ele ou ela puderem co-
locar, com firmeza, ambos os pés
nos apoios de pés do passageiro.

Nunca conduza sob a influência de ál-
cool ou outras drogas.

Esta scooter está concebida para utili-
zação apenas em estrada. Não de se
destina a utilização todo-o-terreno.
Artigos de protecção
A maioria das fatalidades ocorridas em aci-
dentes com scooters resultam de ferimen-
tos na cabeça. O uso de um capacete de
segurança é o factor mais importante para
a prevenção ou redução de ferimentos na
cabeça.

Use sempre um capacete aprovado.

Use uma viseira ou óculos protecto-
res. O vento direccionado para os
olhos desprotegidos pode contribuir
para uma deficiência da visão que
pode atrasar a visualização de uma si-
tuação de perigo.

O uso de um casaco, calçado, calças
e luvas resistentes, etc., é um meio efi-
caz na prevenção ou redução de
escoriações ou lacerações.

Nunca use roupas largas, caso contrá-
rio estas poderão prender-se nas ala-
vancas de controlo ou nas rodas,
causando ferimentos ou até um aci-
dente.

Nunca toque no motor ou no sistema
de escape durante ou logo após a uti-
lização do motociclo, uma vez que es-
tes ficam quentes e podem causar
queimaduras. Use sempre vestuário
de protecção que cubra as pernas, os
tornozelos e os pés.

As precauções acima referidas apli-
cam-se também aos passageiros.
Modificações
As modificações feitas a esta scooter que
não sejam aprovadas pela Yamaha, ou a
remoção de equipamento original, podem
tornar esta scooter insegura, o que podecausar ferimentos pessoais graves. As
modificações podem também colocar a sua
scooter em situação de ilegalidade.
Carga e acessórios
O acréscimo de acessórios ou carga à sua
scooter pode afectar adversamente a esta-
bilidade e o manuseamento se a distri-
buição de peso na sua scooter for alterada.
Para evitar a possibilidade de um acidente,
tenha bastante cuidado ao adicionar carga
ou acessórios à sua scooter. Redobre a
atenção quando conduzir uma scooter que
tenha mais carga ou acessórios. Apresen-
tamos a seguir algumas linhas de orienta-
ção para o caso de desejar colocar carga
ou acessórios na sua scooter:
Carga
O peso total do operador, passageiro,
acessórios e carga não devem exceder o li-
mite máximo de carga.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte:


A carga e os acessórios devem ser re-
duzidos ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
Carga máxima:
YP400 189 kg (417 lb)
YP400A 185 kg (408 lb)

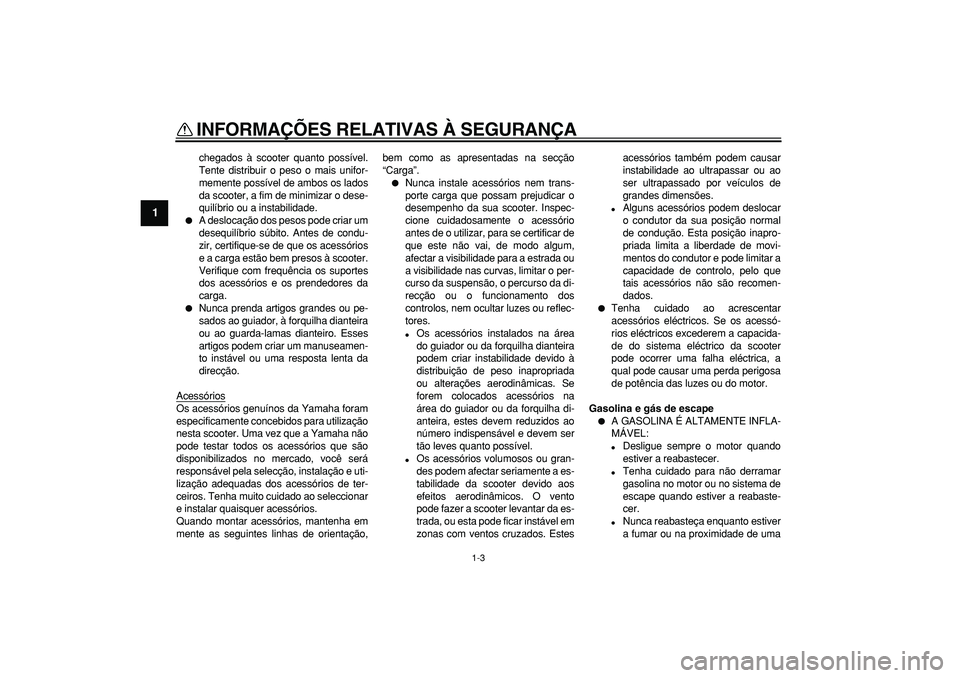

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-3
1
chegados à scooter quanto possível.
Tente distribuir o peso o mais unifor-
memente possível de ambos os lados
da scooter, a fim de minimizar o dese-
quilíbrio ou a instabilidade.

A deslocação dos pesos pode criar um
desequilíbrio súbito. Antes de condu-
zir, certifique-se de que os acessórios
e a carga estão bem presos à scooter.
Verifique com frequência os suportes
dos acessórios e os prendedores da
carga.

Nunca prenda artigos grandes ou pe-
sados ao guiador, à forquilha dianteira
ou ao guarda-lamas dianteiro. Esses
artigos podem criar um manuseamen-
to instável ou uma resposta lenta da
direcção.
Acessórios
Os acessórios genuínos da Yamaha foram
especificamente concebidos para utilização
nesta scooter. Uma vez que a Yamaha não
pode testar todos os acessórios que são
disponibilizados no mercado, você será
responsável pela selecção, instalação e uti-
lização adequadas dos acessórios de ter-
ceiros. Tenha muito cuidado ao seleccionar
e instalar quaisquer acessórios.
Quando montar acessórios, mantenha em
mente as seguintes linhas de orientação,bem como as apresentadas na secção
“Carga”.


Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho da sua scooter. Inspec-
cione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.

Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha di-
anteira, estes devem reduzidos ao
número indispensável e devem ser
tão leves quanto possível.

Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade da scooter devido aos
efeitos aerodinâmicos. O vento
pode fazer a scooter levantar da es-
trada, ou esta pode ficar instável em
zonas com ventos cruzados. Estesacessórios também podem causar
instabilidade ao ultrapassar ou ao
ser ultrapassado por veículos de
grandes dimensões.

Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.

Tenha cuidado ao acrescentar
acessórios eléctricos. Se os acessó-
rios eléctricos excederem a capacida-
de do sistema eléctrico da scooter
pode ocorrer uma falha eléctrica, a
qual pode causar uma perda perigosa
de potência das luzes ou do motor.
Gasolina e gás de escape

A GASOLINA É ALTAMENTE INFLA-
MÁVEL:

Desligue sempre o motor quando
estiver a reabastecer.

Tenha cuidado para não derramar
gasolina no motor ou no sistema de
escape quando estiver a reabaste-
cer.

Nunca reabasteça enquanto estiver
a fumar ou na proximidade de uma

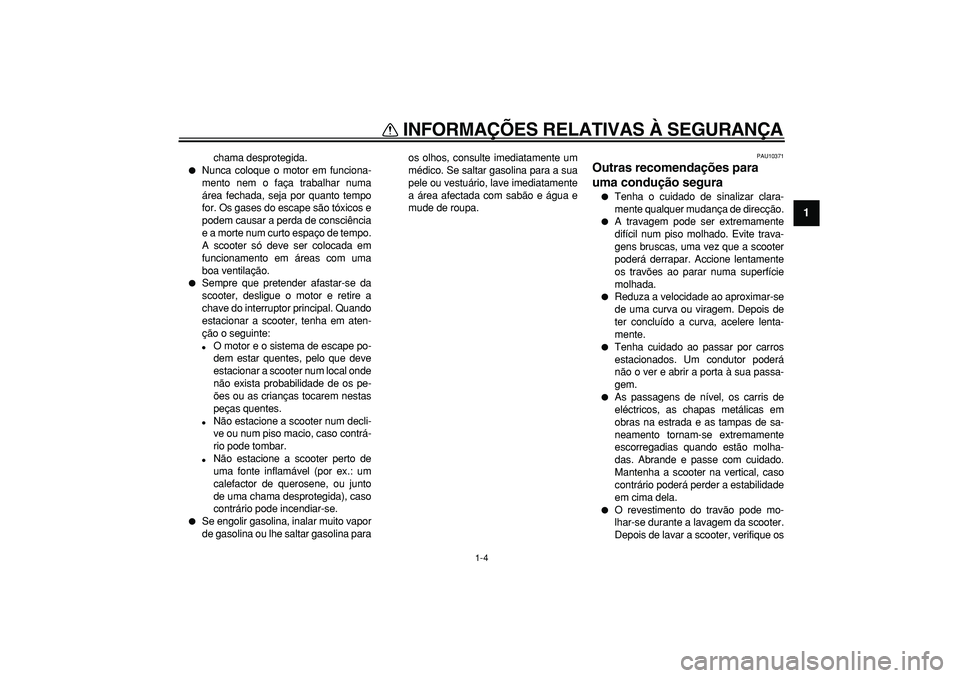

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
chama desprotegida.

Nunca coloque o motor em funciona-
mento nem o faça trabalhar numa
área fechada, seja por quanto tempo
for. Os gases do escape são tóxicos e
podem causar a perda de consciência
e a morte num curto espaço de tempo.
A scooter só deve ser colocada em
funcionamento em áreas com uma
boa ventilação.

Sempre que pretender afastar-se da
scooter, desligue o motor e retire a
chave do interruptor principal. Quando
estacionar a scooter, tenha em aten-
ção o seguinte:

O motor e o sistema de escape po-
dem estar quentes, pelo que deve
estacionar a scooter num local onde
não exista probabilidade de os pe-
ões ou as crianças tocarem nestas
peças quentes.

Não estacione a scooter num decli-
ve ou num piso macio, caso contrá-
rio pode tombar.

Não estacione a scooter perto de
uma fonte inflamável (por ex.: um
calefactor de querosene, ou junto
de uma chama desprotegida), caso
contrário pode incendiar-se.

Se engolir gasolina, inalar muito vapor
de gasolina ou lhe saltar gasolina paraos olhos, consulte imediatamente um
médico. Se saltar gasolina para a sua
pele ou vestuário, lave imediatamente
a área afectada com sabão e água e
mude de roupa.
PAU10371
Outras recomendações para
uma condução segura

Tenha o cuidado de sinalizar clara-
mente qualquer mudança de direcção.

A travagem pode ser extremamente
difícil num piso molhado. Evite trava-
gens bruscas, uma vez que a scooter
poderá derrapar. Accione lentamente
os travões ao parar numa superfície
molhada.

Reduza a velocidade ao aproximar-se
de uma curva ou viragem. Depois de
ter concluído a curva, acelere lenta-
mente.

Tenha cuidado ao passar por carros
estacionados. Um condutor poderá
não o ver e abrir a porta à sua passa-
gem.

As passagens de nível, os carris de
eléctricos, as chapas metálicas em
obras na estrada e as tampas de sa-
neamento tornam-se extremamente
escorregadias quando estão molha-
das. Abrande e passe com cuidado.
Mantenha a scooter na vertical, caso
contrário poderá perder a estabilidade
em cima dela.

O revestimento do travão pode mo-
lhar-se durante a lavagem da scooter.
Depois de lavar a scooter, verifique os

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
2
34
5
6
7
8
9

gar.
PAU11003

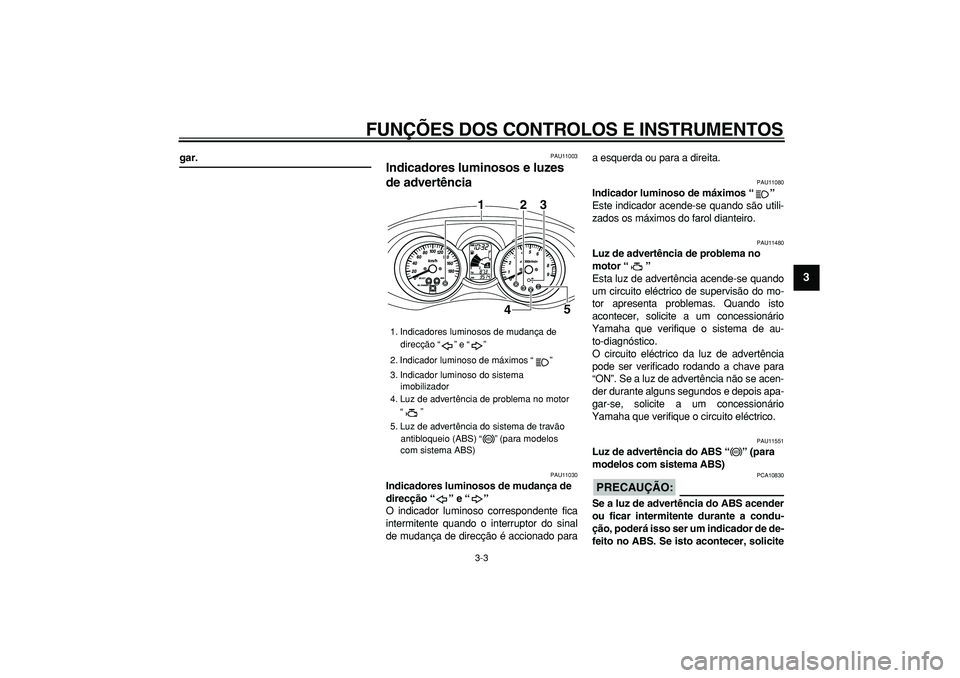

Indicadores luminosos e luzes
de advertência
PAU11030
Indicadores luminosos de mudança de
direcção “” e “”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado paraa esquerda ou para a direita.
PAU11080
Indicador luminoso de máximos “”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11480
Luz de advertência de problema no
motor “”
Esta luz de advertência acende-se quando
um circuito eléctrico de supervisão do mo-
tor apresenta problemas. Quando isto
acontecer, solicite a um concessionário
Yamaha que verifique o sistema de au-
to-diagnóstico.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. Se a luz de advertência não se acen-
der durante alguns segundos e depois apa-
gar-se, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
PAU11551
Luz de advertência do ABS “” (para
modelos com sistema ABS)
PRECAUÇÃO:

PCA10830
Se a luz de advertência do ABS acender
ou ficar intermitente durante a condu-
ção, poderá isso ser um indicador de de-
feito no ABS. Se isto acontecer, solicite
1. Indicadores luminosos de mudança de
direcção “ ” e “ ”
2. Indicador luminoso de máximos “ ”
3. Indicador luminoso do sistema
imobilizador
4. Luz de advertência de problema no motor
“ ”
5. Luz de advertência do sistema de travão
antibloqueio (ABS) “ ” (para modelos
com sistema ABS)123
4
5
ABS
ABS

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
1
2
3
4
5
6
7
8
9

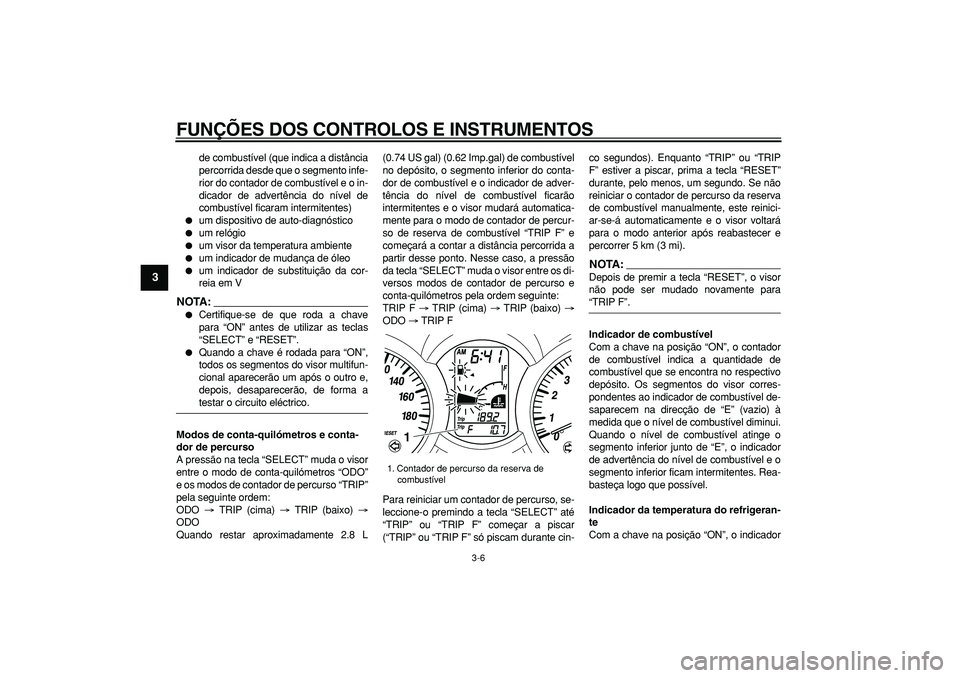

de combustível (que indica a distância
percorrida desde que o segmento infe-
rior do contador de combustível e o in-
dicador de advertência do nível de
combustível ficaram intermitentes)

um dispositivo de auto-diagnóstico

um relógio

um visor da temperatura ambiente

um indicador de mudança de óleo

um indicador de substituição da cor-
reia em V
NOTA:


Certifique-se de que roda a chave
para “ON” antes de utilizar as teclas
“SELECT” e “RESET”.

Quando a chave é rodada para “ON”,
todos os segmentos do visor multifun-
cional aparecerão um após o outro e,
depois, desaparecerão, de forma a
testar o circuito eléctrico.
Modos de conta-quilómetros e conta-
dor de percurso
A pressão na tecla “SELECT” muda o visor
entre o modo de conta-quilómetros “ODO”
e os modos de contador de percurso “TRIP”
pela seguinte ordem:
ODO
→
TRIP (cima)
→
TRIP (baixo)
→
ODO
Quando restar aproximadamente 2.8 L(0.74 US gal) (0.62 Imp.gal) de combustível
no depósito, o segmento inferior do conta-
dor de combustível e o indicador de adver-
tência do nível de combustível ficarão
intermitentes e o visor mudará automatica-
mente para o modo de contador de percur-
so de reserva de combustível “TRIP F” e
começará a contar a distância percorrida a
partir desse ponto. Nesse caso, a pressão
da tecla “SELECT” muda o visor entre os di-
versos modos de contador de percurso e
conta-quilómetros pela ordem seguinte:
TRIP F
→
TRIP (cima)
→
TRIP (baixo)
→
ODO
→
TRIP F
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “SELECT” até
“TRIP” ou “TRIP F” começar a piscar
(“TRIP” ou “TRIP F” só piscam durante cin-co segundos). Enquanto “TRIP” ou “TRIP
F” estiver a piscar, prima a tecla “RESET”
durante, pelo menos, um segundo. Se não
reiniciar o contador de percurso da reserva
de combustível manualmente, este reinici-
ar-se-á automaticamente e o visor voltará
para o modo anterior após reabastecer e
percorrer 5 km (3 mi).
NOTA:

Depois de premir a tecla “RESET”, o visor
não pode ser mudado novamente para
“TRIP F”.
Indicador de combustível
Com a chave na posição “ON”, o contador
de combustível indica a quantidade de
combustível que se encontra no respectivo
depósito. Os segmentos do visor corres-
pondentes ao indicador de combustível de-
saparecem na direcção de “E” (vazio) à
medida que o nível de combustível diminui.
Quando o nível de combustível atinge o
segmento inferior junto de “E”, o indicador
de advertência do nível de combustível e o
segmento inferior ficam intermitentes. Rea-
basteça logo que possível.
Indicador da temperatura do refrigeran-
te
Com a chave na posição “ON”, o indicador

1. Contador de percurso da reserva de
combustível
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
1
2
3
4
5
6
7
8
9

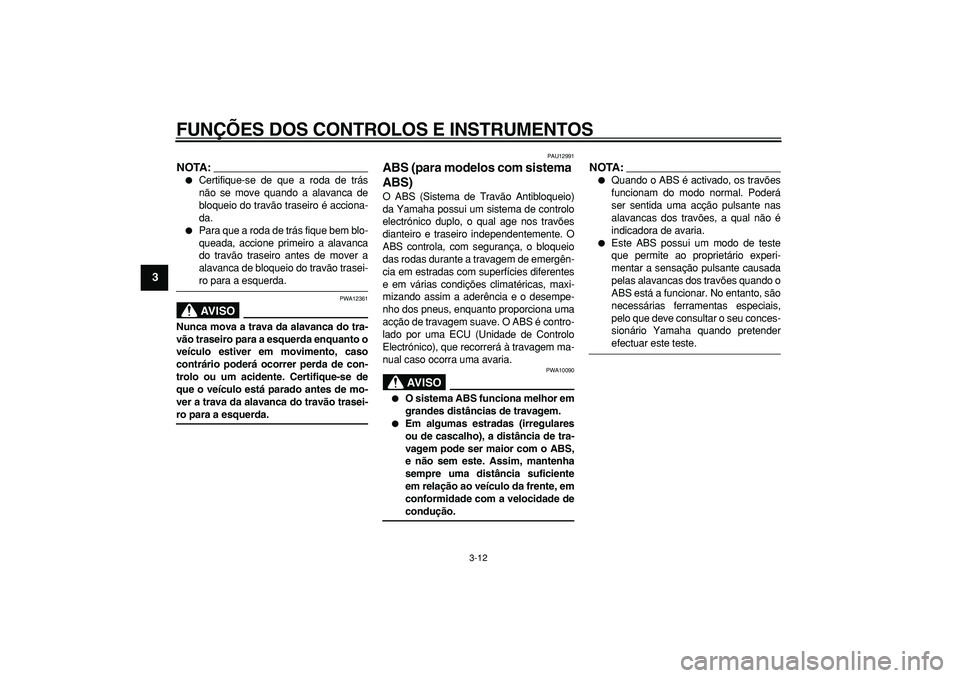

NOTA:


Certifique-se de que a roda de trás
não se move quando a alavanca de
bloqueio do travão traseiro é acciona-
da.

Para que a roda de trás fique bem blo-
queada, accione primeiro a alavanca
do travão traseiro antes de mover a
alavanca de bloqueio do travão trasei-
ro para a esquerda.
AVISO

PWA12361
Nunca mova a trava da alavanca do tra-
vão traseiro para a esquerda enquanto o
veículo estiver em movimento, caso
contrário poderá ocorrer perda de con-
trolo ou um acidente. Certifique-se de
que o veículo está parado antes de mo-
ver a trava da alavanca do travão trasei-
ro para a esquerda.
PAU12991
ABS (para modelos com sistema
ABS)
O ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente. O
ABS controla, com segurança, o bloqueio
das rodas durante a travagem de emergên-
cia em estradas com superfícies diferentes
e em várias condições climatéricas, maxi-
mizando assim a aderência e o desempe-
nho dos pneus, enquanto proporciona uma
acção de travagem suave. O ABS é contro-
lado por uma ECU (Unidade de Controlo
Electrónico), que recorrerá à travagem ma-
nual caso ocorra uma avaria.
AVISO

PWA10090

O sistema ABS funciona melhor em
grandes distâncias de travagem.

Em algumas estradas (irregulares
ou de cascalho), a distância de tra-
vagem pode ser maior com o ABS,
e não sem este. Assim, mantenha
sempre uma distância suficiente
em relação ao veículo da frente, em
conformidade com a velocidade de
condução.
NOTA:


Quando o ABS é activado, os travões
funcionam do modo normal. Poderá
ser sentida uma acção pulsante nas
alavancas dos travões, a qual não é
indicadora de avaria.

Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
pelas alavancas dos travões quando o
ABS está a funcionar. No entanto, são
necessárias ferramentas especiais,
pelo que deve consultar o seu conces-
sionário Yamaha quando pretender
efectuar este teste.
