2008 YAMAHA MAJESTY 400 ESP

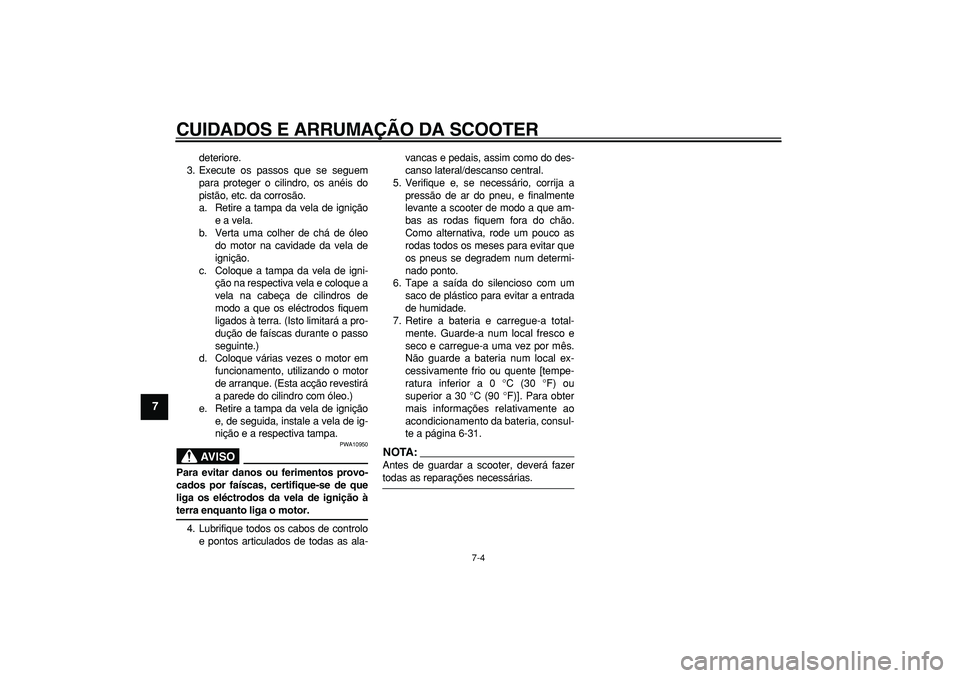

CUIDADOS E ARRUMAÇÃO DA SCOOTER
7-4
1
2
3
4
5
6
7
8
9

deteriore.
3. Execute os passos que se seguem
para proteger o cilindro, os anéis do
pistão, etc. da corrosão.
a. Retire a tampa da vela de ignição
e a vela.
b. Verta uma colher de chá de óleo
do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni-
ção na respectiva vela e coloque a
vela na cabeça de cilindros de
modo a que os eléctrodos fiquem
ligados à terra. (Isto limitará a pro-
dução de faíscas durante o passo
seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
a parede do cilindro com óleo.)
e. Retire a tampa da vela de ignição
e, de seguida, instale a vela de ig-
nição e a respectiva tampa.
AVISO

PWA10950
Para evitar danos ou ferimentos provo-
cados por faíscas, certifique-se de que
liga os eléctrodos da vela de ignição à
terra enquanto liga o motor.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar do pneu, e finalmente
levante a scooter de modo a que am-
bas as rodas fiquem fora do chão.
Como alternativa, rode um pouco as
rodas todos os meses para evitar que
os pneus se degradem num determi-
nado ponto.
6. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a total-
mente. Guarde-a num local fresco e
seco e carregue-a uma vez por mês.
Não guarde a bateria num local ex-
cessivamente frio ou quente [tempe-
ratura inferior a 0 °C (30 °F) ou
superior a 30 °C (90 °F)]. Para obter
mais informações relativamente ao
acondicionamento da bateria, consul-
te a página 6-31.
NOTA:

Antes de guardar a scooter, deverá fazer
todas as reparações necessárias.

8-1
2
3
4
5
6
7
89

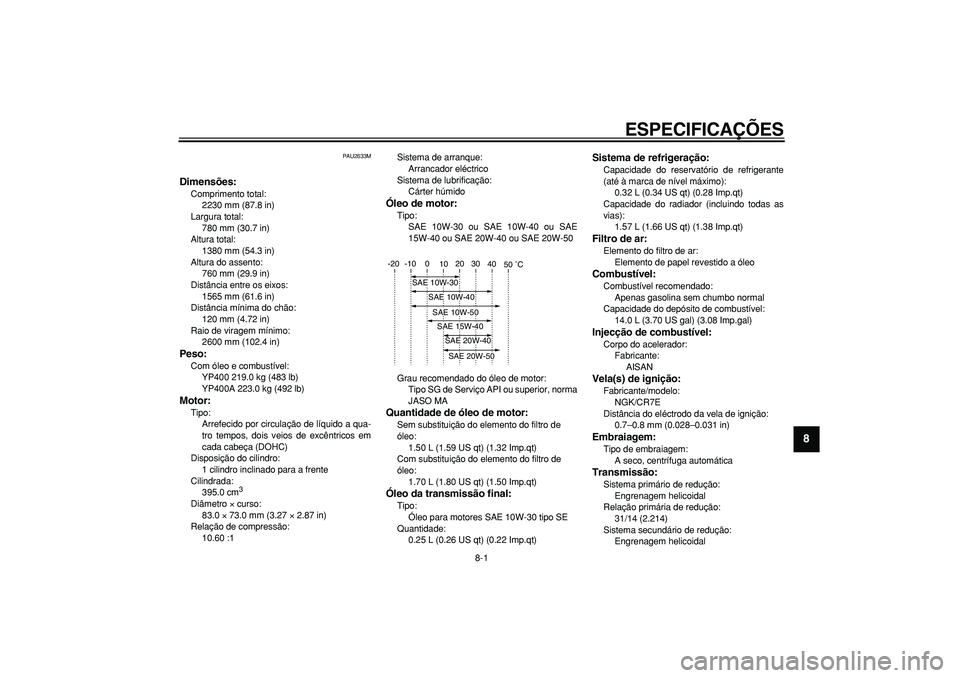

ESPECIFICAÇÕES
PAU2633M
Dimensões:
Comprimento total:
2230 mm (87.8 in)
Largura total:
780 mm (30.7 in)
Altura total:
1380 mm (54.3 in)
Altura do assento:
760 mm (29.9 in)
Distância entre os eixos:
1565 mm (61.6 in)
Distância mínima do chão:
120 mm (4.72 in)
Raio de viragem mínimo:
2600 mm (102.4 in)
Peso:
Com óleo e combustível:
YP400 219.0 kg (483 lb)
YP400A 223.0 kg (492 lb)
Motor:
Tipo:
Arrefecido por circulação de líquido a qua-
tro tempos, dois veios de excêntricos em
cada cabeça (DOHC)
Disposição do cilindro:
1 cilindro inclinado para a frente
Cilindrada:
395.0 cm
3

Diâmetro
×
curso:
83.0
×
73.0 mm (3.27
×
2.87 in)
Relação de compressão:
10.60 :1Sistema de arranque:
Arrancador eléctrico
Sistema de lubrificação:
Cárter húmido

Óleo de motor:
Tipo:
SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do elemento do filtro de
óleo:
1.50 L (1.59 US qt) (1.32 Imp.qt)
Com substituição do elemento do filtro de
óleo:
1.70 L (1.80 US qt) (1.50 Imp.qt)
Óleo da transmissão final:
Tipo:
Óleo para motores SAE 10W-30 tipo SE
Quantidade:
0.25 L (0.26 US qt) (0.22 Imp.qt)
Sistema de refrigeração:
Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.32 L (0.34 US qt) (0.28 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
1.57 L (1.66 US qt) (1.38 Imp.qt)
Filtro de ar:
Elemento do filtro de ar:
Elemento de papel revestido a óleo
Combustível:
Combustível recomendado:
Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível:
14.0 L (3.70 US gal) (3.08 Imp.gal)
Injecção de combustível:
Corpo do acelerador:
Fabricante:
AISAN
Vela(s) de ignição:
Fabricante/modelo:
NGK/CR7E
Distância do eléctrodo da vela de ignição:
0.7–0.8 mm (0.028–0.031 in)
Embraiagem:
Tipo de embraiagem:
A seco, centrífuga automática
Transmissão:
Sistema primário de redução:
Engrenagem helicoidal
Relação primária de redução:
31/14 (2.214)
Sistema secundário de redução:
Engrenagem helicoidal
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50

ESPECIFICAÇÕES
8-2
1
2
3
4
5
6
7
8
9

Relação secundária de redução:
42/16 (2.625)
Tipo de transmissão:
Automática com correia em V
Operação:
Tipo automática centrífuga
Quadro:
Tipo de quadro:
Forma de alumínio e coluna do tubo em
aço
Ângulo de avanço:
27.00 grau
Cauda:
100.0 mm (3.94 in)
Pneu dianteiro:
Tipo:
Sem câmara de ar
Dimensão:
120/80-14M/C 58S
Fabricante/modelo:
IRC/MB67
Fabricante/modelo:
DUNLOP/D305FL
Pneu traseiro:
Tipo:
Sem câmara de ar
Dimensão:
150/70-13M/C 64S
Fabricante/modelo:
IRC/MB67
Fabricante/modelo:
DUNLOP/D305L
Carga:
Carga máxima:
YP400 189 kg (417 lb)
YP400A 185 kg (408 lb)
* (Peso total com condutor, passageiro, car-
ga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):
Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Traseiro:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Condição de carga:
YP400 90–189 kg (198–417 lb)
YP400A 90–185 kg (198–408 lb)
Dianteiro:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Traseiro:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Roda dianteira:
Tipo de roda:
Roda de liga
Dimensão do aro:
14M/C x MT3.00
Roda traseira:
Tipo de roda:
Roda de liga
Dimensão do aro:
13M/C x MT4.00
Travão dianteiro:
Tipo:
Travão de disco duploOperação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4
Travão traseiro:
Tipo:
Travão de disco
Operação:
Accionamento com a mão esquerda
Líquido recomendado:
DOT 4
Suspensão dianteira:
Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
120.0 mm (4.72 in)
Suspensão traseira:
Tipo:
Oscilação da unidade
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
104.0 mm (4.09 in)
Sistema eléctrico:
Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.
Bateria:
Modelo:
GT9B-4

ESPECIFICAÇÕES

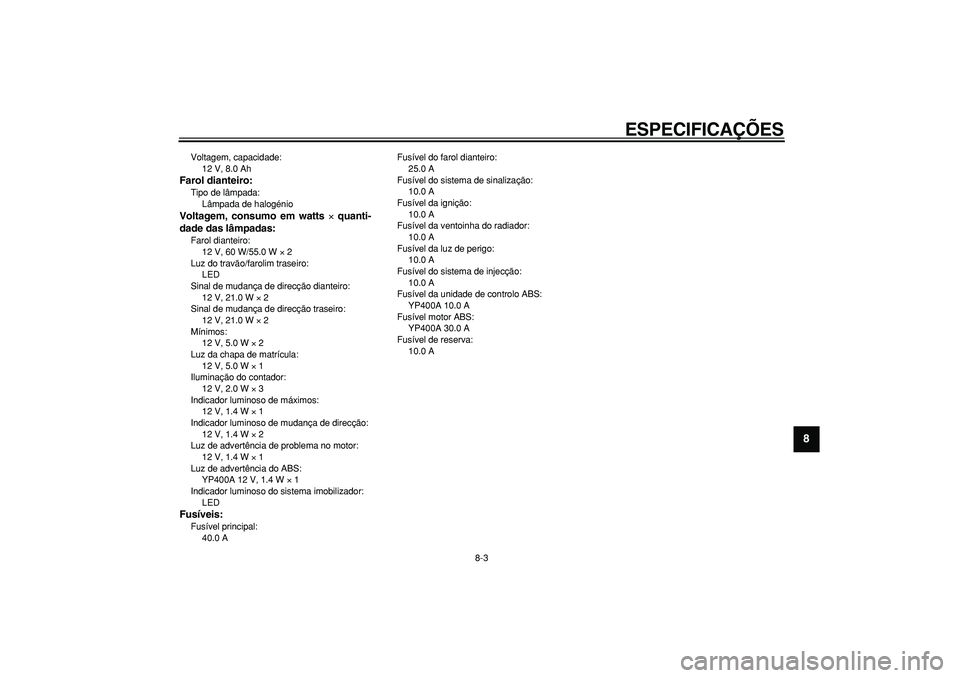

8-3
2
3
4
5
6
7
89

Voltagem, capacidade:
12 V, 8.0 Ah
Farol dianteiro:
Tipo de lâmpada:
Lâmpada de halogénio
Voltagem, consumo em watts
×
quanti-
dade das lâmpadas:
Farol dianteiro:
12 V, 60 W/55.0 W
×
2
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
12 V, 21.0 W
×
2
Sinal de mudança de direcção traseiro:
12 V, 21.0 W
×
2
Mínimos:
12 V, 5.0 W
×
2
Luz da chapa de matrícula:
12 V, 5.0 W
×
1
Iluminação do contador:
12 V, 2.0 W
×
3
Indicador luminoso de máximos:
12 V, 1.4 W
×
1
Indicador luminoso de mudança de direcção:
12 V, 1.4 W
×
2
Luz de advertência de problema no motor:
12 V, 1.4 W
×
1
Luz de advertência do ABS:
YP400A 12 V, 1.4 W
×
1
Indicador luminoso do sistema imobilizador:
LED

Fusíveis:
Fusível principal:
40.0 AFusível do farol dianteiro:
25.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
10.0 A
Fusível da ventoinha do radiador:
10.0 A
Fusível da luz de perigo:
10.0 A
Fusível do sistema de injecção:
10.0 A
Fusível da unidade de controlo ABS:
YP400A 10.0 A
Fusível motor ABS:
YP400A 30.0 A
Fusível de reserva:
10.0 A

9-1
1
2
3
4
5
6
7
8
9

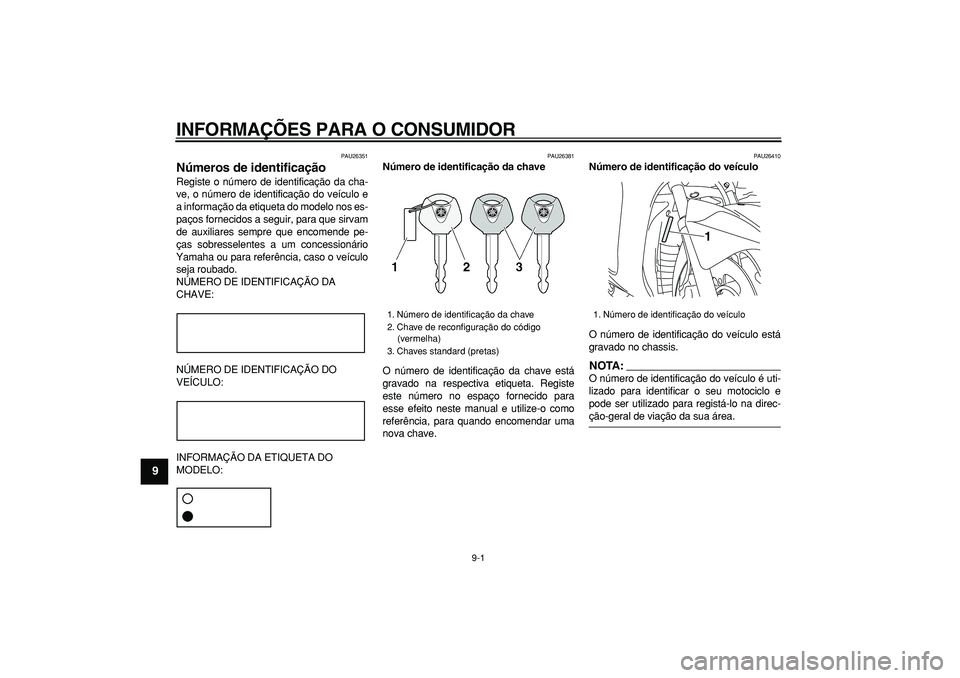

INFORMAÇÕES PARA O CONSUMIDOR
PAU26351
Números de identificação
Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para
esse efeito neste manual e utilize-o como
referência, para quando encomendar uma
nova chave.
PAU26410
Número de identificação do veículo
O número de identificação do veículo está
gravado no chassis.
NOTA:

O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código
(vermelha)
3. Chaves standard (pretas)
1. Número de identificação do veículo
1

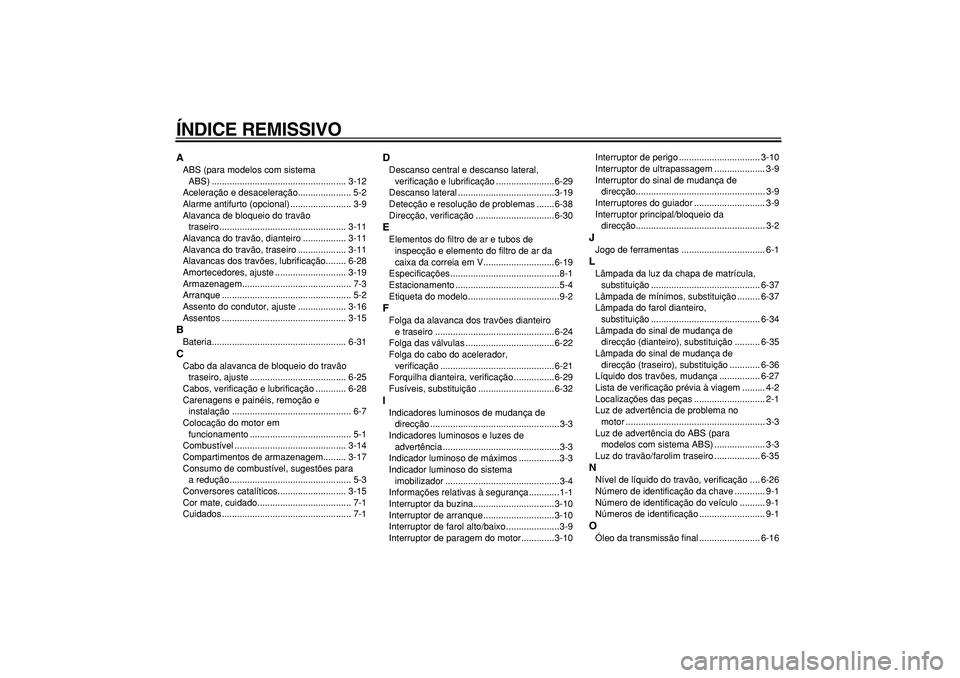

ÍNDICE REMISSIVO
A
ABS (para modelos com sistema
ABS) ..................................................... 3-12
Aceleração e desaceleração..................... 5-2
Alarme antifurto (opcional) ........................ 3-9
Alavanca de bloqueio do travão
traseiro.................................................. 3-11
Alavanca do travão, dianteiro ................. 3-11
Alavanca do travão, traseiro ................... 3-11
Alavancas dos travões, lubrificação........ 6-28
Amortecedores, ajuste ............................ 3-19
Armazenagem........................................... 7-3
Arranque ................................................... 5-2
Assento do condutor, ajuste ................... 3-16
Assentos ................................................. 3-15
B
Bateria..................................................... 6-31
C
Cabo da alavanca de bloqueio do travão
traseiro, ajuste ...................................... 6-25
Cabos, verificação e lubrificação ............ 6-28
Carenagens e painéis, remoção e
instalação ............................................... 6-7
Colocação do motor em
funcionamento ........................................ 5-1
Combustível ............................................ 3-14
Compartimentos de armazenagem......... 3-17
Consumo de combustível, sugestões para
a redução................................................ 5-3
Conversores catalíticos........................... 3-15
Cor mate, cuidado..................................... 7-1
Cuidados ................................................... 7-1
D
Descanso central e descanso lateral,
verificação e lubrificação .......................6-29
Descanso lateral ......................................3-19
Detecção e resolução de problemas .......6-38
Direcção, verificação ...............................6-30
E
Elementos do filtro de ar e tubos de
inspecção e elemento do filtro de ar da
caixa da correia em V............................6-19
Especificações ...........................................8-1
Estacionamento .........................................5-4
Etiqueta do modelo ....................................9-2
F
Folga da alavanca dos travões dianteiro
e traseiro ...............................................6-24
Folga das válvulas ...................................6-22
Folga do cabo do acelerador,
verificação .............................................6-21
Forquilha dianteira, verificação ................6-29
Fusíveis, substituição ..............................6-32
I
Indicadores luminosos de mudança de
direcção ...................................................3-3
Indicadores luminosos e luzes de
advertência ..............................................3-3
Indicador luminoso de máximos ................3-3
Indicador luminoso do sistema
imobilizador .............................................3-4
Informações relativas à segurança ............1-1
Interruptor da buzina................................3-10
Interruptor de arranque ............................3-10
Interruptor de farol alto/baixo .....................3-9
Interruptor de paragem do motor .............3-10Interruptor de perigo ................................ 3-10
Interruptor de ultrapassagem .................... 3-9
Interruptor do sinal de mudança de
direcção................................................... 3-9
Interruptores do guiador ............................ 3-9
Interruptor principal/bloqueio da
direcção................................................... 3-2
J
Jogo de ferramentas ................................. 6-1
L
Lâmpada da luz da chapa de matrícula,
substituição ........................................... 6-37
Lâmpada de mínimos, substituição ......... 6-37
Lâmpada do farol dianteiro,
substituição ........................................... 6-34
Lâmpada do sinal de mudança de
direcção (dianteiro), substituição .......... 6-35
Lâmpada do sinal de mudança de
direcção (traseiro), substituição ............ 6-36
Líquido dos travões, mudança ................ 6-27
Lista de verificação prévia à viagem ......... 4-2
Localizações das peças ............................ 2-1
Luz de advertência de problema no
motor ....................................................... 3-3
Luz de advertência do ABS (para
modelos com sistema ABS) .................... 3-3
Luz do travão/farolim traseiro .................. 6-35
N
Nível de líquido do travão, verificação .... 6-26
Número de identificação da chave ............ 9-1
Número de identificação do veículo .......... 9-1
Números de identificação .......................... 9-1
O
Óleo da transmissão final ........................ 6-16
