INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FBU17341LE NON-RESPECT DES AVERTISSEMENTS DONNÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES, VOIRE LA MORT.
Les informations particulièrement importantes sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis. Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR
LA SÉCURITÉ!
Le non-respect des instructions données sous un AVERTISSEMENT
peut entraîner des blessures graves ou la mort
du pilote, d’une per-
sonne se trouvant à proximité ou d’une personne inspectant ou répa-
rant le VTT.
Un ATTENTION indique les précautions particulières à prendre pour
éviter d’endommager le VTT.
Un N.B. fournit les renseignements nécessaires à la clarification et la sim-
plification des divers travaux.
AVERTISSEMENT
ATTENTION:
N.B.:

FBU17350

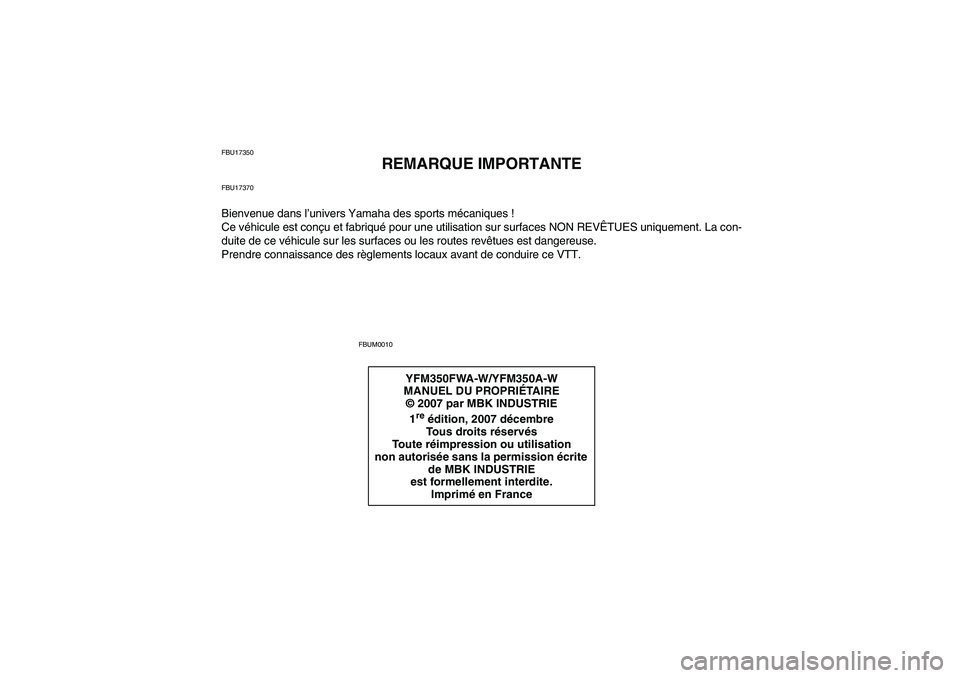

REMARQUE IMPORTANTE
FBU17370Bienvenue dans l’univers Yamaha des sports mécaniques !
Ce véhicule est conçu et fabriqué pour une utilisation sur surfaces NON REVÊTUES uniquement. La con-
duite de ce véhicule sur les surfaces ou les routes revêtues est dangereuse.
Prendre connaissance des règlements locaux avant de conduire ce VTT.
FBUM0010
YFM350FWA-W/YFM350A-W
MANUEL DU PROPRIÉTA I R E
© 2007 par MBK INDUSTRIE
1re édition, 2007 décembre
Tous droits réservés
To u t e réimpression ou utilisation
non autorisée sans la permission écrite
de MBK INDUSTRIE
est formellement interdite.
Imprimé en France

Pneus ......................................................... 5-5
Mesure de la pression de gonflage ............ 5-6
Limite d’usure de pneu ............................... 5-7
Visserie du châssis .................................... 5-7
Instruments, éclairage et commandes ....... 5-7
UTILISATION ................................................. 6-1
Mise en marche d’un moteur froid .............. 6-1
Mise en marche d’un moteur chaud ........... 6-3
Fonctionnement du sélecteur de marche
et conduite en marche arrière .................. 6-3
Rodage du moteur ..................................... 6-5
Stationnement ............................................ 6-6
Stationnement en pente ............................. 6-6
Accessoires et chargement ........................ 6-7
CONDUITE DU VTT ...................................... 7-1
SE FAMILIARISER AVEC LE VTT ............. 7-2
CONDUIRE AVEC ATTENTION ET
DISCERNEMENT ..................................... 7-2
ÊTRE ATTENTIF AUX CONDITIONS
DU TERRAIN .......................................... 7-10
PRISE DE VIRAGES ................................ 7-14
MONTÉE DES PENTES ........................... 7-15
DESCENTE DES PENTES ....................... 7-18
TRAVERSÉE LATÉRALE D’UNE
PENTE .................................................... 7-19TRAVERSÉE DES EAUX PEU
PROFONDES ..........................................7-20
CONDUITE SUR TERRAIN
ACCIDENTÉ............................................7-24
DÉRAPAGE ET PATINAGE ......................7-24
QUE FAIRE SI... ........................................7-25
QUE FAIRE... ............................................7-25
ENTRETIENS PÉRIODIQUES ET PETITES
RÉPARATIONS ..............................................8-1
Manuel du propriétaire et trousse de
réparation ..................................................8-1
Entretiens périodiques du système
antipollution ...............................................8-3
Entretiens périodiques et fréquences de
graissage ..................................................8-5
Dépose et repose du cache ........................8-9
Contrôle de la bougie ..................................8-9
Huile moteur et cartouche du filtre
à huile .....................................................8-12
Huile de couple conique arrière ................8-16
Changement de l’huile de différentiel
(modèle 4 RM) .........................................8-19
Nettoyage de l’élément du filtre à air ........8-21
Tube de vidange du conduit de
refroidissement de la courroie
trapézoïdale ............................................8-24

1-1
1
FBU17430
CONSIGNES DE SÉCURITÉ
FBU17562UN VTT N’EST PAS UN JOUET ET SA CON-DUITE PEUT ÊTRE DANGEREUSE.Un VTT se manie différemment des autres véhicu-
les, y compris des motocyclettes et des voitures.
Un accident ou un capotage est vite arrivé et peu-
vent survenir si les précautions nécessaires ne
sont pas prises, même lors de l’exécution de
manœuvres de routine, telles que la prise de vira-
ges et la conduite en côte ou sur des obstacles.
Le non-respect des instructions suivantes peut
causer des BLESSURES GRAVES OU MÊME
ENTRAÎNER LA MORT :
Lire attentivement ce manuel et toutes les éti-
quettes apposées sur le véhicule et respecter
les marches à suivre décrites.
Ne jamais conduire un VTT sans avoir suivi un
cours de pilotage au préalable.

Toujours observer les recommandations suivan-
tes concernant l’âge du conducteur :
– Un jeune de moins de 16 ans ne doit jamais
conduire un VTT d’une cylindrée de plus de 90
cm³.
Ne jamais permettre aux moins de 16 ans de pi-
loter un VTT sans la supervision d’un adulte et
ne pas laisser rouler un jeune s’il n’a pas les ap-
titudes requises pour piloter le VTT en toute sé-
curité.
Ne jamais transporter de passager sur un VTT.
Éviter de conduire un VTT sur des surfaces re-
vêtues, y compris trottoirs, allées, voies d’accès
privées, parcs de stationnement et routes.
Ne jamais conduire un VTT sur une route revê-
tue ni sur une voie rapide.
Prendre garde aux autres véhicules lors de la
conduite sur une voie publique non revêtue.
S’assurer de bien connaître la loi et les règle-
ments du pays avant d’emprunter une voie pu-
blique non revêtue.

1-2
1

Ne jamais conduire un VTT sans porter un cas-
que de motocycliste approuvé et bien adapté. Il
faut également porter une protection pour les
yeux (lunettes ou visière), des gants, des bottes,
une chemise à manches longues ou une veste
et un pantalon.
Ne jamais consommer d’alcool, certains médi-
caments ou de la drogue avant ou pendant la
conduite de ce VTT.
Ne jamais rouler à des vitesses dépassant les li-
mites imposées par les conditions de conduite et
sa propre expérience. Toujours conduire à une
vitesse adaptée au terrain, à la visibilité, aux
conditions de fonctionnement, ainsi qu’à son ex-
périence.
Ne jamais tenter d’effectuer des cabrages, des
sauts ou autres acrobaties.
Toujours contrôler le VTT avant chaque utilisa-
tion afin de s’assurer de son bon état de marche.
Toujours respecter les intervalles et procédés
d’inspection et d’entretien décrits dans ce ma-
nuel.
Toujours conduire en gardant les mains sur le
guidon et les pieds sur les marche-pieds.

Toujours rouler lentement et prudemment sur un
terrain non familier. Être particulièrement attentif
au changement des conditions du terrain.
Ne pas rouler sur un terrain trop accidenté, glis-
sant ou meuble, à moins d’avoir les compéten-
ces nécessaires au contrôle du VTT sur un tel
terrain. Toujours rester très vigilant sur ces types
de terrain.
Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’exercer à prendre les virages à vitesse réduite
avant de passer à des vitesses plus élevées et
ne jamais prendre les virages à vitesse exces-
sive.
Ne pas conduire le VTT sur des pentes trop rai-
des pour le VTT ou trop difficiles pour ses pro-
pres capacités. S’exercer sur des pentes plus
douces avant de se lancer sur des pentes plus
fortes.
Toujours recourir aux techniques d’ascension
de collines expliquées dans ce manuel. Évaluer
avec soin les conditions du terrain avant d’atta-
quer une côte. Ne jamais gravir des pentes dont
le sol est trop glissant ou meuble. Déplacer son

1-3
1 poids vers l’avant du véhicule. Ne jamais accé-
lérer brutalement. Ne jamais passer le sommet
d’une colline à vitesse élevée.

Toujours recourir aux techniques de descente et
de freinage sur collines décrites dans ce ma-
nuel. Évaluer avec soin les conditions du terrain
avant de descendre une côte. Déplacer son
poids vers l’arrière du véhicule. Ne jamais déva-
ler une colline. Éviter de descendre une colline à
un angle qui ferait trop pencher le véhicule d’un
côté. Dans la mesure du possible, descendre
une pente tout droit.
Toujours recourir aux techniques de traversée
latérale de collines décrites dans ce manuel.
Éviter les collines au sol trop glissant ou meuble.
Déplacer son poids du côté de la montée. Ne ja-
mais tenter de faire demi-tour sur une colline
avant d’avoir maîtrisé la technique de prise de
virage sur un sol de niveau telle qu’elle est dé-
crite dans ce manuel. Éviter, dans la mesure du
possible, d’effectuer la traversée latérale d’une
pente trop raide.
Toujours recourir aux techniques recomman-
dées si le VTT cale ou recule lors de l’ascension
d’une colline. Maintenir une vitesse stable dans
une montée. Si le VTT cale ou recule, recourir àla technique spéciale de freinage décrite dans
ce manuel. Descendre du côté amont du véhi-
cule ou, si le VTT est dirigé droit vers l’amont,
descendre d’un des côtés. Tourner le VTT et
l’enfourcher, en suivant le procédé décrit dans
ce manuel.

Toujours tenter de repérer les obstacles avant
de rouler sur un terrain inconnu.
Toujours éviter les obstacles de grande taille,
tels que des rochers ou des arbres renversés.
Recourir aux techniques de traversée d’obsta-
cles décrites dans ce manuel.
Être particulièrement vigilant lorsque le véhicule
patine ou glisse. Apprendre à contrôler le pati-
nage ou le glissement en s’exerçant à faible vi-
tesse sur une surface uniforme et de niveau. Sur
des surfaces extrêmement glissantes, telles que
de la glace, rouler lentement et être très prudent
afin de limiter le risque de perte de contrôle du
véhicule.
Ne jamais conduire un VTT dans un courant
d’eau trop rapide ou dans de l’eau dont la pro-
fondeur dépasse celle recommandée dans ce
manuel. Ne pas oublier que des freins mouillés
peuvent réduire grandement les capacités de

4-3
4 Si le témoin d’alerte ne s’allume pas lorsque l’on
appuie sur le bouton du démarreur, puis ne s’éteint
pas une fois le bouton relâché, faire contrôler le cir-
cuit électrique par un concessionnaire Yamaha.
Si le témoin reste allumé, laisser refroidir le mo-
teur. Si le témoin d’alerte reste allumé alors que le
moteur est froid, faire contrôler le circuit électrique
par un concessionnaire Yamaha.
ATTENTION:FCB00010
La surchauffe du moteur peut être causée
par un chargement excessif du véhicule. En
cas de surcharge, il convient de réduire la
charge conformément aux caractéristiques
données.
Attendre que le témoin d’alerte s’éteigne
avant de mettre le moteur en marche. L’utili-
sation prolongée du véhicule lorsque ce té-
moin d’alerte est allumé risque d’endomma-ger le moteur.FBU17952Témoin de commande de transmission quatre
roues motrices“” (modèle 4 RM)
Ce témoin s’allume lorsque le commutateur du
mode de traction quatre roues motrices est réglé à
la position “4WD”.
N.B.:En raison du mécanisme de synchronisation du
différentiel, le témoin ne s’allume cependant pastoujours tant que le véhicule est à l’arrêt.FBU18020Compteur de vitesse Le compteur de vitesse affiche la vitesse de con-
duite. Ce compteur de vitesse est équipé d’un
compteur kilométrique et d’un totalisateur journa-
lier. Le totalisateur journalier peut être remis à zéro
à l’aide de la molette. Le totalisateur journalier per-
met d’estimer la distance que le véhicule peut par-
courir avec un plein de carburant avant de passer
à la réserve. Cette information permettra de plani-
fier les arrêts de ravitaillement en carburant.

4-6
4tourne à sa position centrale. Pour éteindre les cli-
gnotants, appuyer sur le contacteur après que ce-
lui-ci est revenu à sa position centrale.
FBU18170Bouton d’avertisseur“”
Appuyer sur ce bouton pour actionner l’avertis-
seur.FBU28000Contacteur des feux de détresse“”
La clé de contact étant tournée sur “ON”, tourner
ce contacteur à la position“” pour enclencher
les feux de détresse, c.-à-d. le clignotement simul-
tané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’urgence
ou pour avertir les autres automobilistes du sta-
tionnement du véhicule à un endroit pouvant re-
présenter un danger.ATTENTION:FCB00860Ne pas laisser les feux de détresse trop long-
temps allumés lorsque le moteur est coupé,car la batterie pourrait se décharger.
FBU28431Commutateur du mode de traction
“2WD”/“4WD” (modèle 4 RM)
Ce commutateur permet de passer du mode de
traction à deux roues au mode de traction à quatre
roues et vice versa. Sélectionner le mode de trac-
tion approprié au type de terrain.
“2WD” (traction à deux roues) : La puissance est
transmise aux roues arrière.
“4WD” (traction à quatre roues) : La puissance
est transmise aux roues avant et arrière.
Pour passer de la traction à deux roues à la trac-
tion à quatre roues, arrêter le véhicule et régler le
commutateur sur “4WD”. Le témoin de transmis-
sion quatre roues motrices“” s’allume.
Pour passer de la traction à quatre roues à la trac-
tion à deux roues, arrêter le véhicule et régler le
commutateur sur “2WD”.
