2008 YAMAHA FZ6 SHG Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

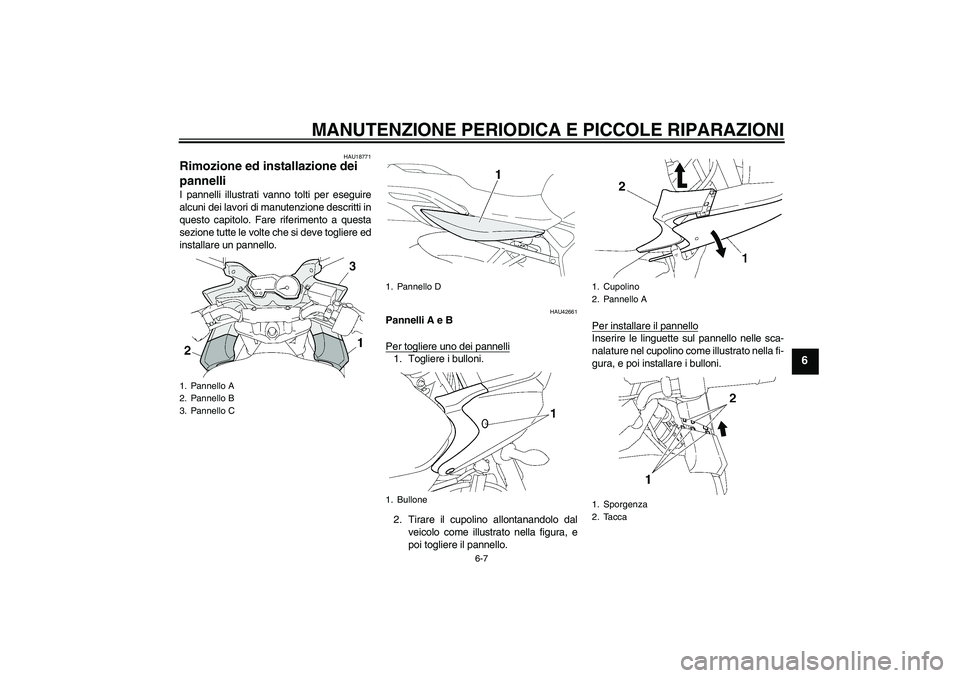

6-7
6
HAU18771
Rimozione ed installazione dei
pannelli I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU42661
Pannelli A e B
Per togliere uno dei pannelli1. Togliere i bulloni.
2. Tirare il cupolino allontanandolo dal
veicolo come illustrato nella figura, e
poi togliere il pannello.Per installare il pannello
Inserire le linguette sul pannello nelle sca-
nalature nel cupolino come illustrato nella fi-
gura, e poi installare i bulloni.
1. Pannello A
2. Pannello B
3. Pannello C
1. Pannello D
1. Bullone
1. Cupolino
2. Pannello A
1. Sporgenza
2. Tacca
U4S8H1H0.book Page 7 Thursday, June 28, 2007 10:08 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

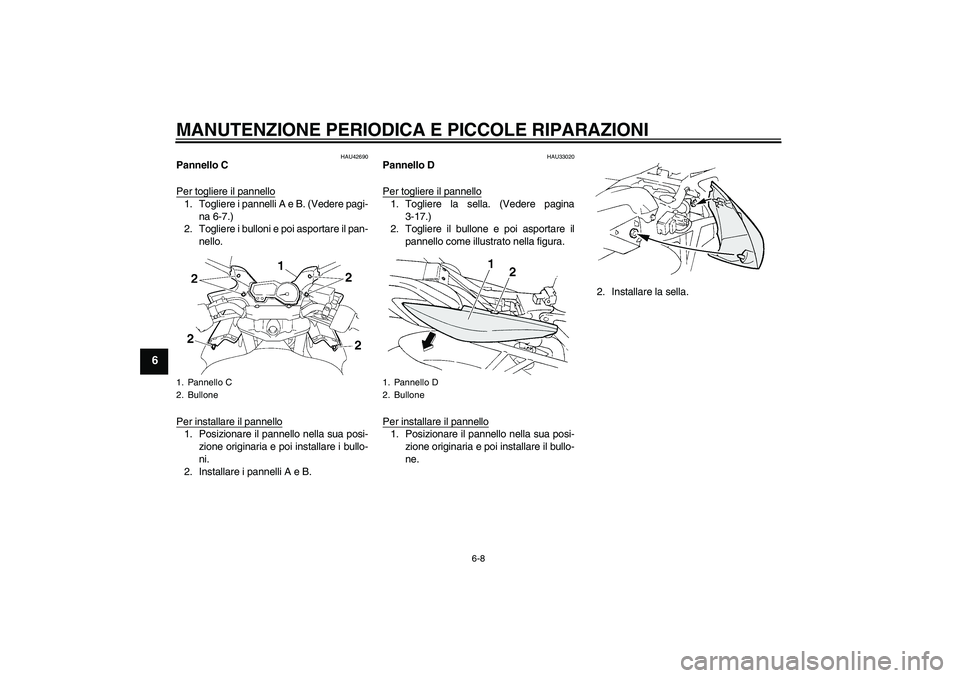

6-8
6
HAU42690
Pannello C
Per togliere il pannello1. Togliere i pannelli A e B. (Vedere pagi-
na 6-7.)
2. Togliere i bulloni e poi asportare il pan-
nello.
Per installare il pannello1. Posizionare il pannello nella sua posi-
zione originaria e poi installare i bullo-
ni.
2. Installare i pannelli A e B.
HAU33020
Pannello D
Per togliere il pannello1. Togliere la sella. (Vedere pagina
3-17.)
2. Togliere il bullone e poi asportare il
pannello come illustrato nella figura.
Per installare il pannello1. Posizionare il pannello nella sua posi-
zione originaria e poi installare il bullo-
ne.2. Installare la sella.
1. Pannello C
2. Bullone
1. Pannello D
2. Bullone
U4S8H1H0.book Page 8 Thursday, June 28, 2007 10:08 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

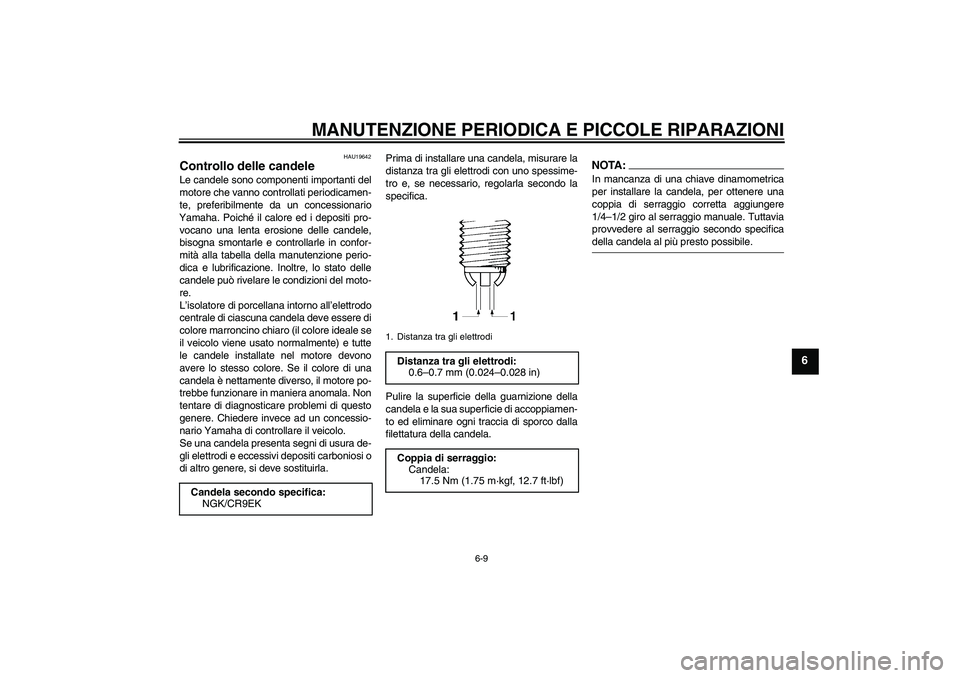

6-9
6
HAU19642
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTA:In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specificadella candela al più presto possibile.
Candela secondo specifica:
NGK/CR9EK
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.6–0.7 mm (0.024–0.028 in)
Coppia di serraggio:
Candela:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U4S8H1H0.book Page 9 Thursday, June 28, 2007 10:08 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

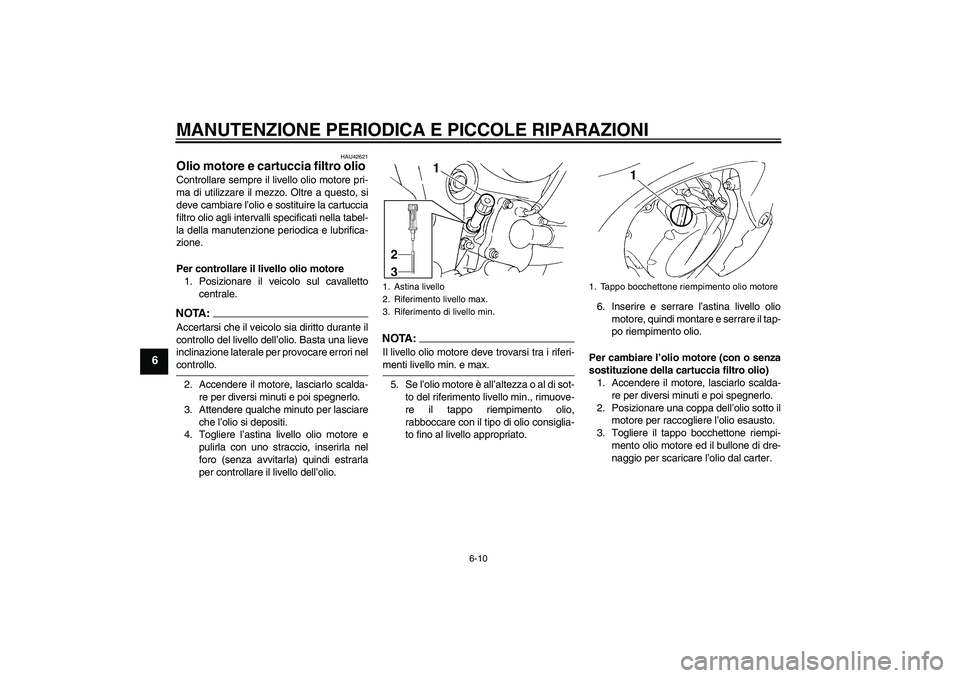

6-10
6
HAU42621
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di utilizzare il mezzo. Oltre a questo, si
deve cambiare l’olio e sostituire la cartuccia
filtro olio agli intervalli specificati nella tabel-
la della manutenzione periodica e lubrifica-
zione.
Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto
centrale.NOTA :
Accertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nelcontrollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per lasciare
che l’olio si depositi.
4. Togliere l’astina livello olio motore e
pulirla con uno straccio, inserirla nel
foro (senza avvitarla) quindi estrarla
per controllare il livello dell’olio.
NOTA:Il livello olio motore deve trovarsi tra i riferi-menti livello min. e max.
5. Se l’olio motore è all’altezza o al di sot-
to del riferimento livello min., rimuove-
re il tappo riempimento olio,
rabboccare con il tipo di olio consiglia-
to fino al livello appropriato.6. Inserire e serrare l’astina livello olio
motore, quindi montare e serrare il tap-
po riempimento olio.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal carter.1. Astina livello
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo bocchettone riempimento olio motore
U4S8H1H0.book Page 10 Thursday, June 28, 2007 10:08 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

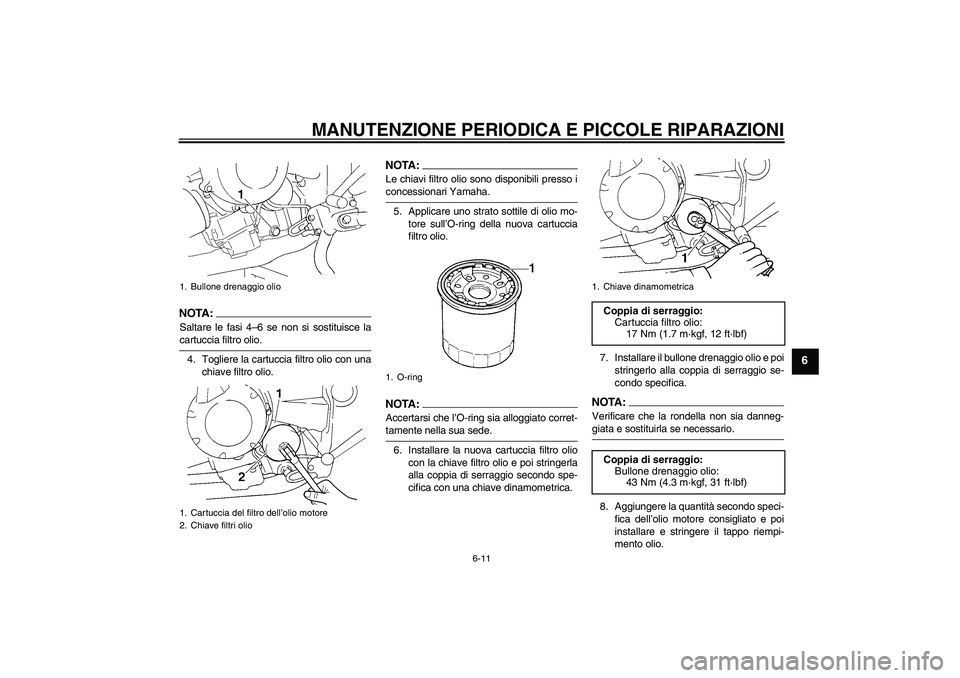

6-11
6
NOTA :
Saltare le fasi 4–6 se non si sostituisce lacartuccia filtro olio.
4. Togliere la cartuccia filtro olio con una
chiave filtro olio.
NOTA:Le chiavi filtro olio sono disponibili presso iconcessionari Yamaha.
5. Applicare uno strato sottile di olio mo-
tore sull’O-ring della nuova cartuccia
filtro olio.NOTA:Accertarsi che l’O-ring sia alloggiato corret-tamente nella sua sede.
6. Installare la nuova cartuccia filtro olio
con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.7. Installare il bullone drenaggio olio e poi
stringerlo alla coppia di serraggio se-
condo specifica.
NOTA :
Verificare che la rondella non sia danneg-giata e sostituirla se necessario.
8. Aggiungere la quantità secondo speci-
fica dell’olio motore consigliato e poi
installare e stringere il tappo riempi-
mento olio.
1. Bullone drenaggio olio
1. Cartuccia del filtro dell’olio motore
2. Chiave filtri olio
1. O-ring
1. Chiave dinamometrica
Coppia di serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31 ft·lbf)
U4S8H1H0.book Page 11 Thursday, June 28, 2007 10:08 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

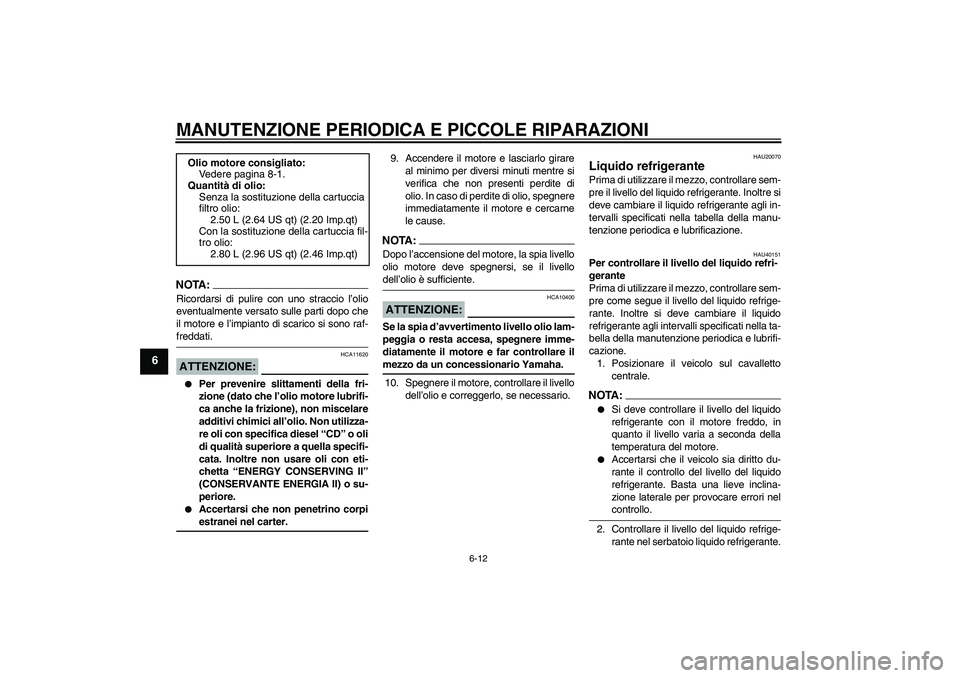

6-12
6
NOTA:Ricordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-freddati.ATTENZIONE:
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpiestranei nel carter.9. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
NOTA:Dopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livellodell’olio è sufficiente.ATTENZIONE:
HCA10400
Se la spia d’avvertimento livello olio lam-
peggia o resta accesa, spegnere imme-
diatamente il motore e far controllare ilmezzo da un concessionario Yamaha.
10. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU40151
Per controllare il livello del liquido refri-
gerante
Prima di utilizzare il mezzo, controllare sem-
pre come segue il livello del liquido refrige-
rante. Inoltre si deve cambiare il liquido
refrigerante agli intervalli specificati nella ta-
bella della manutenzione periodica e lubrifi-
cazione.
1. Posizionare il veicolo sul cavalletto
centrale.NOTA :

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante. Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuccia
filtro olio:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Con la sostituzione della cartuccia fil-
tro olio:
2.80 L (2.96 US qt) (2.46 Imp.qt)
U4S8H1H0.book Page 12 Thursday, June 28, 2007 10:08 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

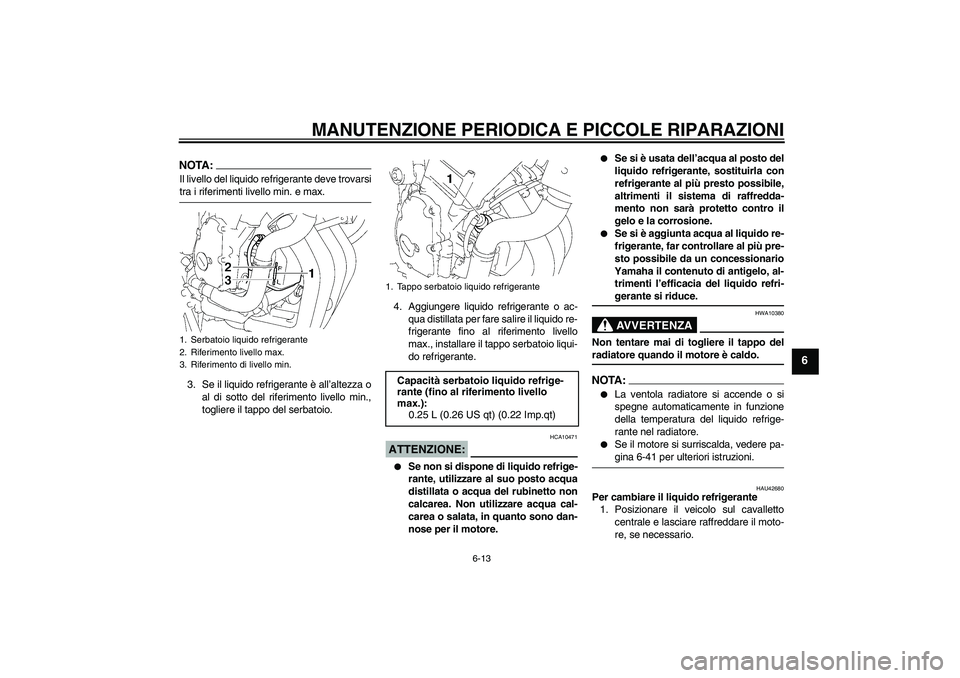

6-13
6
NOTA:Il livello del liquido refrigerante deve trovarsitra i riferimenti livello min. e max.
3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere il tappo del serbatoio.4. Aggiungere liquido refrigerante o ac-
qua distillata per fare salire il liquido re-
frigerante fino al riferimento livello
max., installare il tappo serbatoio liqui-
do refrigerante.
ATTENZIONE:
HCA10471


Se non si dispone di liquido refrige-
rante, utilizzare al suo posto acqua
distillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore.


Se si è usata dell’acqua al posto del
liquido refrigerante, sostituirla con
refrigerante al più presto possibile,
altrimenti il sistema di raffredda-
mento non sarà protetto contro il
gelo e la corrosione.


Se si è aggiunta acqua al liquido re-
frigerante, far controllare al più pre-
sto possibile da un concessionario
Yamaha il contenuto di antigelo, al-
trimenti l’efficacia del liquido refri-gerante si riduce.AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.NOTA:

La ventola radiatore si accende o si
spegne automaticamente in funzione
della temperatura del liquido refrige-
rante nel radiatore.


Se il motore si surriscalda, vedere pa-gina 6-41 per ulteriori istruzioni.
HAU42680
Per cambiare il liquido refrigerante
1. Posizionare il veicolo sul cavalletto
centrale e lasciare raffreddare il moto-
re, se necessario.
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo serbatoio liquido refrigerante
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U4S8H1H0.book Page 13 Thursday, June 28, 2007 10:08 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

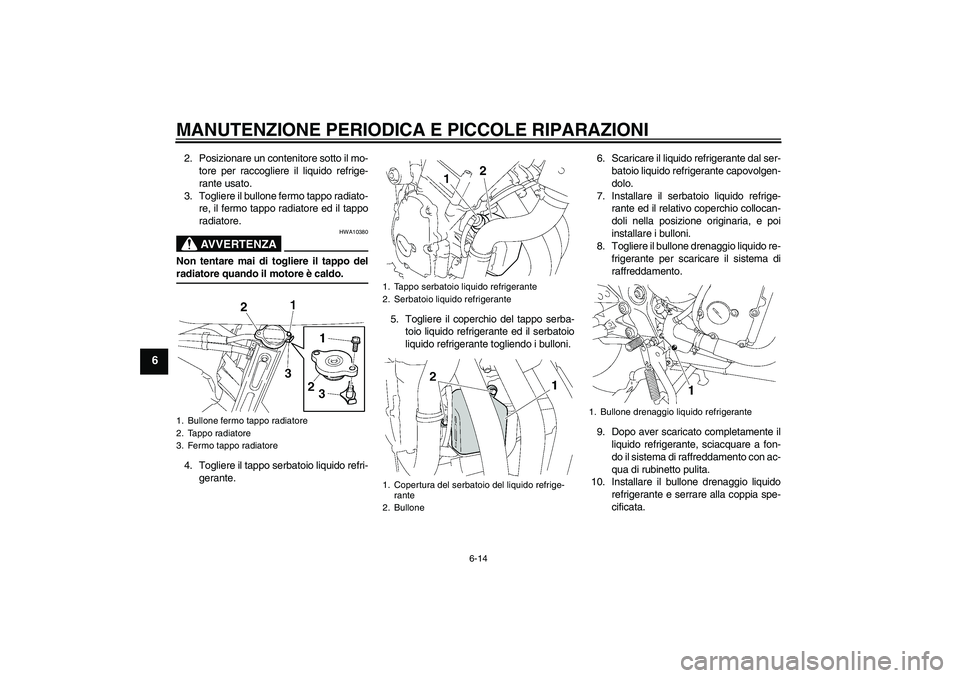

6-14
6
2. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
3. Togliere il bullone fermo tappo radiato-
re, il fermo tappo radiatore ed il tappo
radiatore.
AVVERTENZA
HWA10380
Non tentare mai di togliere il tappo delradiatore quando il motore è caldo.
4. Togliere il tappo serbatoio liquido refri-
gerante.5. Togliere il coperchio del tappo serba-
toio liquido refrigerante ed il serbatoio
liquido refrigerante togliendo i bulloni.6. Scaricare il liquido refrigerante dal ser-
batoio liquido refrigerante capovolgen-
dolo.
7. Installare il serbatoio liquido refrige-
rante ed il relativo coperchio collocan-
doli nella posizione originaria, e poi
installare i bulloni.
8. Togliere il bullone drenaggio liquido re-
frigerante per scaricare il sistema di
raffreddamento.
9. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita.
10. Installare il bullone drenaggio liquido
refrigerante e serrare alla coppia spe-
cificata.1. Bullone fermo tappo radiatore
2. Tappo radiatore
3. Fermo tappo radiatore
1. Tappo serbatoio liquido refrigerante
2. Serbatoio liquido refrigerante
1. Copertura del serbatoio del liquido refrige-
rante
2. Bullone
1. Bullone drenaggio liquido refrigerante
U4S8H1H0.book Page 14 Thursday, June 28, 2007 10:08 PM
